2.54mm间距双位螺旋接线端子结构设计

这款双位螺旋接线端子，是面向洞洞板、条形焊接板这类通用电子实验与小批量电路制作场景设计的导线连接部件，主要解决多股细导线、单股硬导线在试验板上的快速可靠接线需求，避免直接焊接导线带来的拆换不便、焊点脱落、导线扯断等常见问题，在电子原型制作、学生电路实验、小型工控信号转接板、低压小电流配电模块中都有广泛的应用空间。

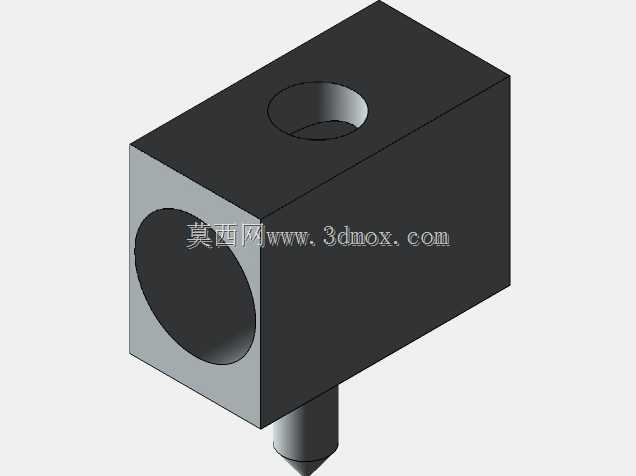

从实际用途来看，该端子可以同时接入两路独立导线，通过顶部的盘头螺钉旋紧施压，将插入接线孔的导线牢牢压接在内部导电金属件上，实现导线与板载线路的稳定电气连接，额定适配小电流信号回路与低压供电回路的接线需求，无需焊接即可完成导线的固定与导通，大幅提升电路搭建、调试、改线的效率。

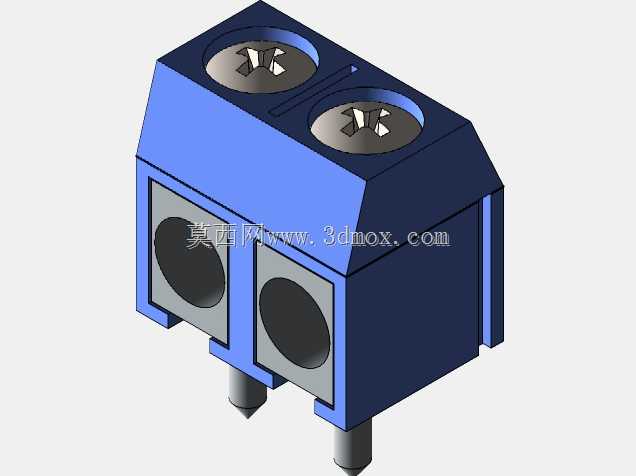

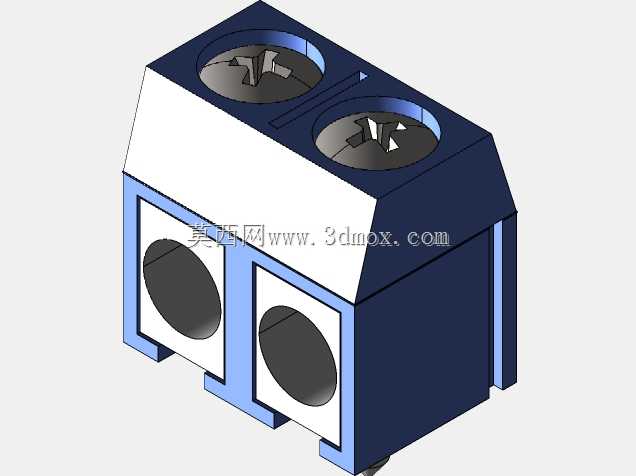

在功能特性设计上，端子采用蓝色绝缘阻燃塑料外壳作为主体结构，将内部导电金属件完全包裹，仅露出顶部的螺钉操作槽与正面的导线插入口，既可以避免相邻接线点误触短路，也能为内部结构提供足够的机械防护；顶部采用十字槽盘头螺钉作为压紧件，适配常规十字螺丝刀操作，拧紧过程中压力均匀作用在导线端面上，不会因为压力集中损伤导线线芯，同时螺钉的旋进行程经过匹配设计，既能压紧不同线径的导线，也不会因为旋出过量导致螺钉脱落丢失。

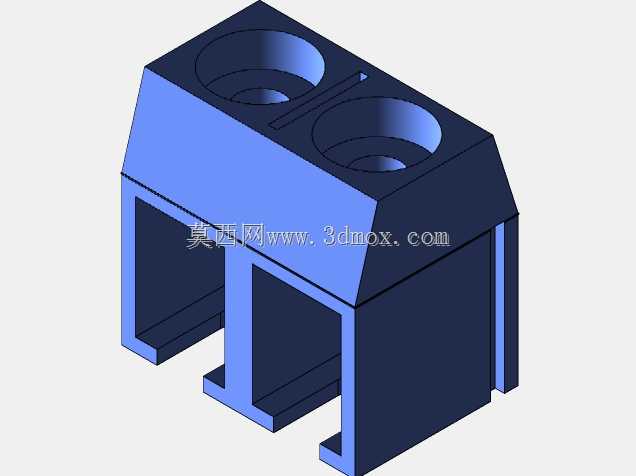

设计思路上，这款端子充分匹配标准2.54mm网格间距的万用板安装尺寸，安装后外壳会覆盖板上三个标准网格孔位，底部的插针对应板上的安装孔位，插入后焊接即可完成端子的板上固定，插针位置与接线回路的导电件直接连通，不需要额外的转接结构；两个接线位独立分隔，相邻接线孔之间有塑料隔筋，避免插入的导线毛刺跨接造成短路，正面的圆形导线插入口做了导入倒角，方便导线顺利插入到压紧位置，不需要刻意对准孔位。

在外形尺寸与安装边界上，端子整体为方正的梯台造型，顶部宽度略大于底部安装宽度，两个螺钉孔沿端子长度方向并排布置，相邻螺钉中心间距匹配2.54mm网格的整数倍间距，底部伸出的两个焊接插针中心距同样符合标准板孔间距，安装后端子在板面上方的高度经过控制，不会占用过多垂直空间，适合在堆叠式电路模块、紧凑安装的电子装置中使用；端子侧面预留了微小的定位凸边，在多端子并排安装时可以保持相邻端子的间隙一致，避免安装歪斜导致的接线干涉。
