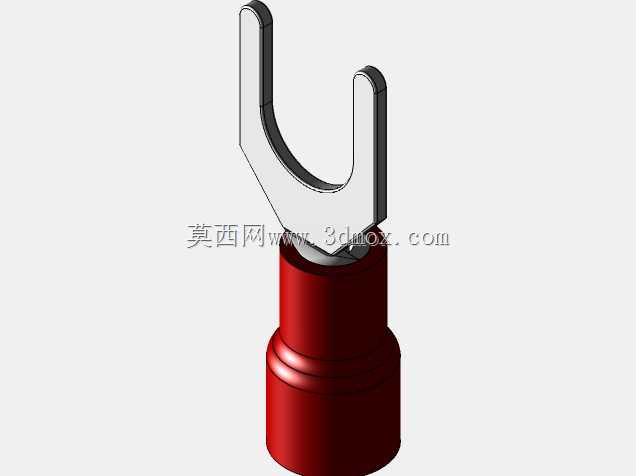

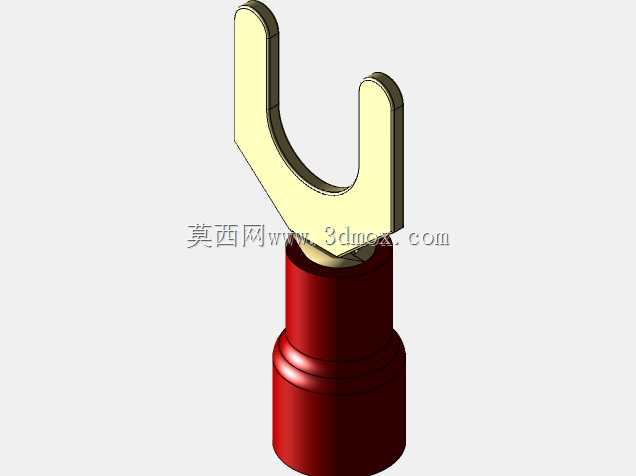

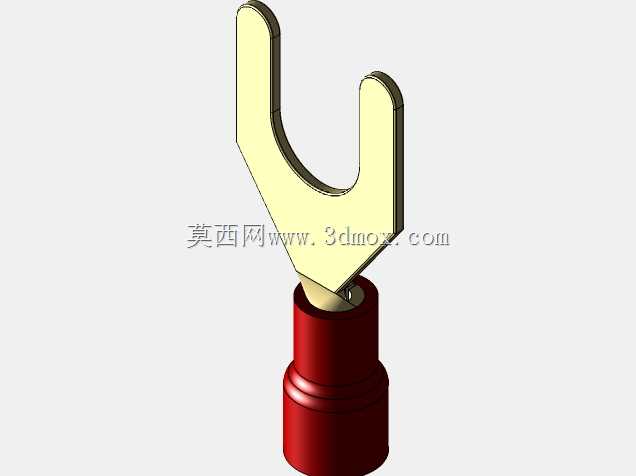

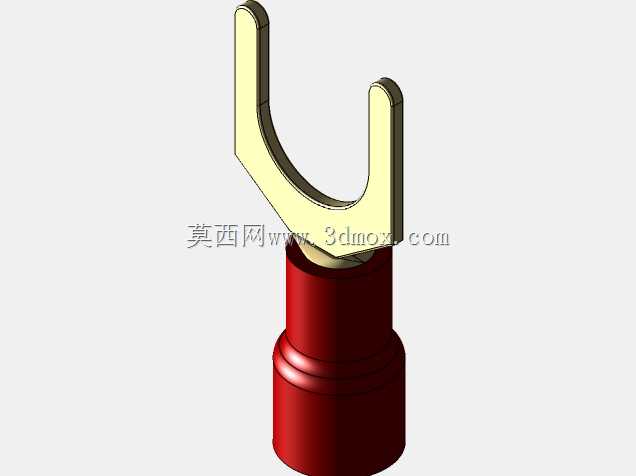

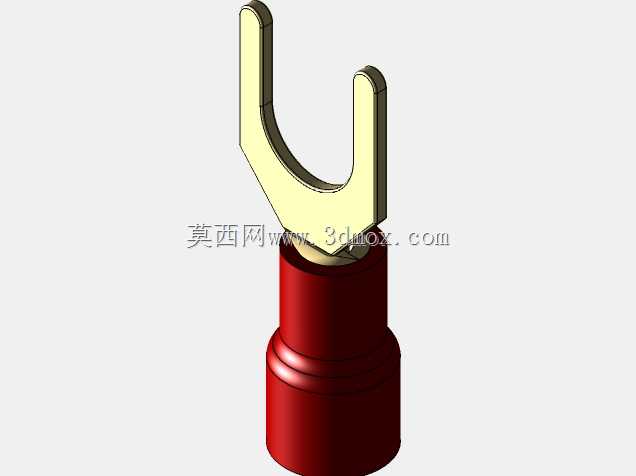

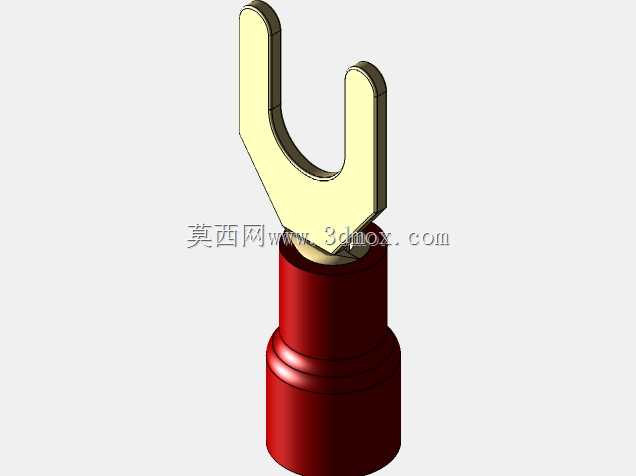

红色绝缘叉形冷压接线端子结构设计

这类绝缘叉形端子是低压电气布线场景中应用极为广泛的导电连接件，常见于配电柜内部二次回路接线、工业设备电控箱线束接驳、家电内部导线固定、小型机电产品的电源接线等场景，核心作用是实现导线端部的规整压接，让多股细铜丝不会松散分叉，同时通过叉形的开口结构，无需完全拧下接线螺丝即可完成导线的装拆，大幅提升现场布线与后期运维的接线效率，相比无绝缘护套的裸端子，红色绝缘套既能区分接线回路相序，也能避免相邻接线端意外触碰造成的短路风险，还能防止接线处铜丝外露氧化，提升长期通电的连接可靠性。

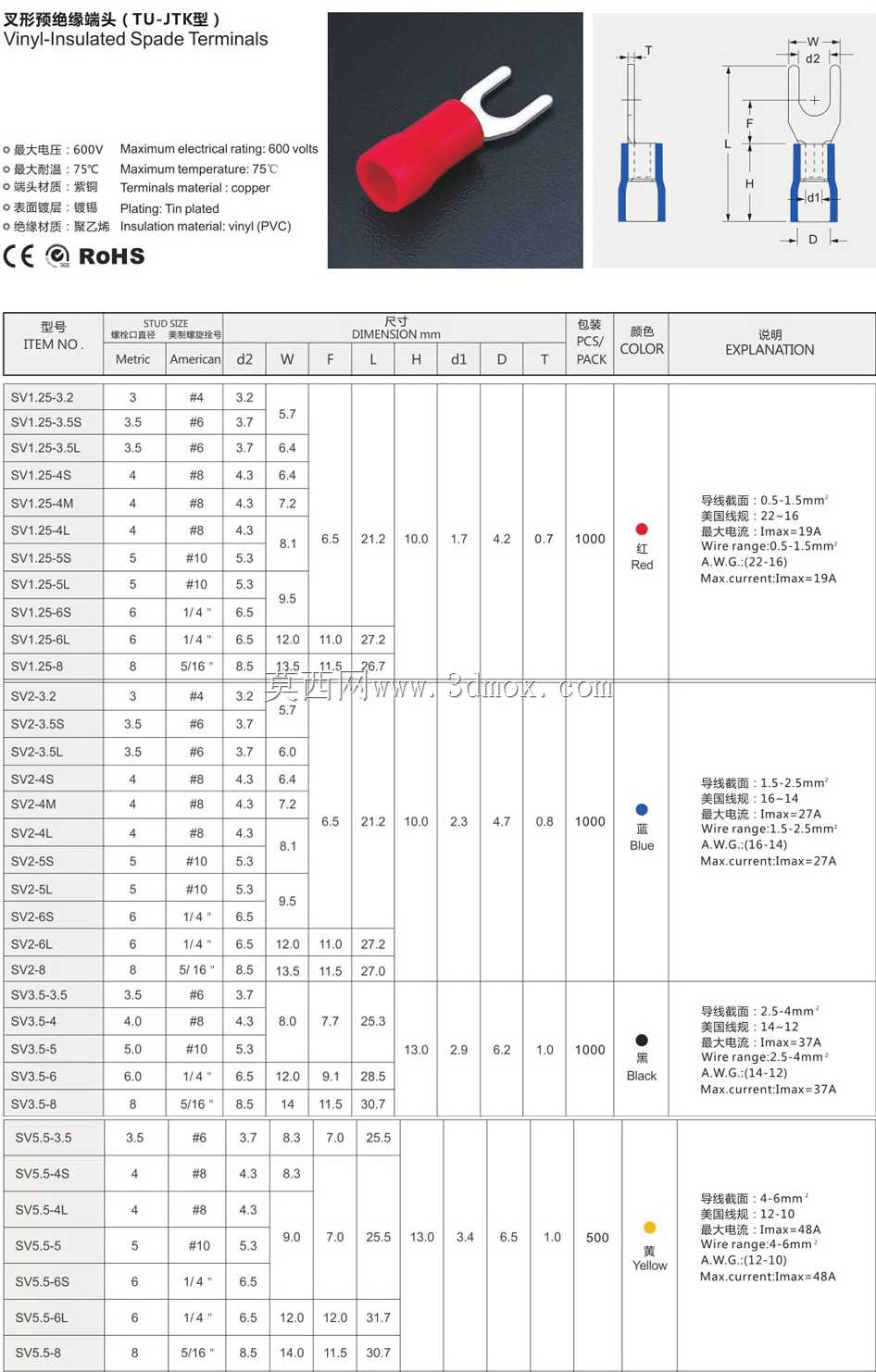

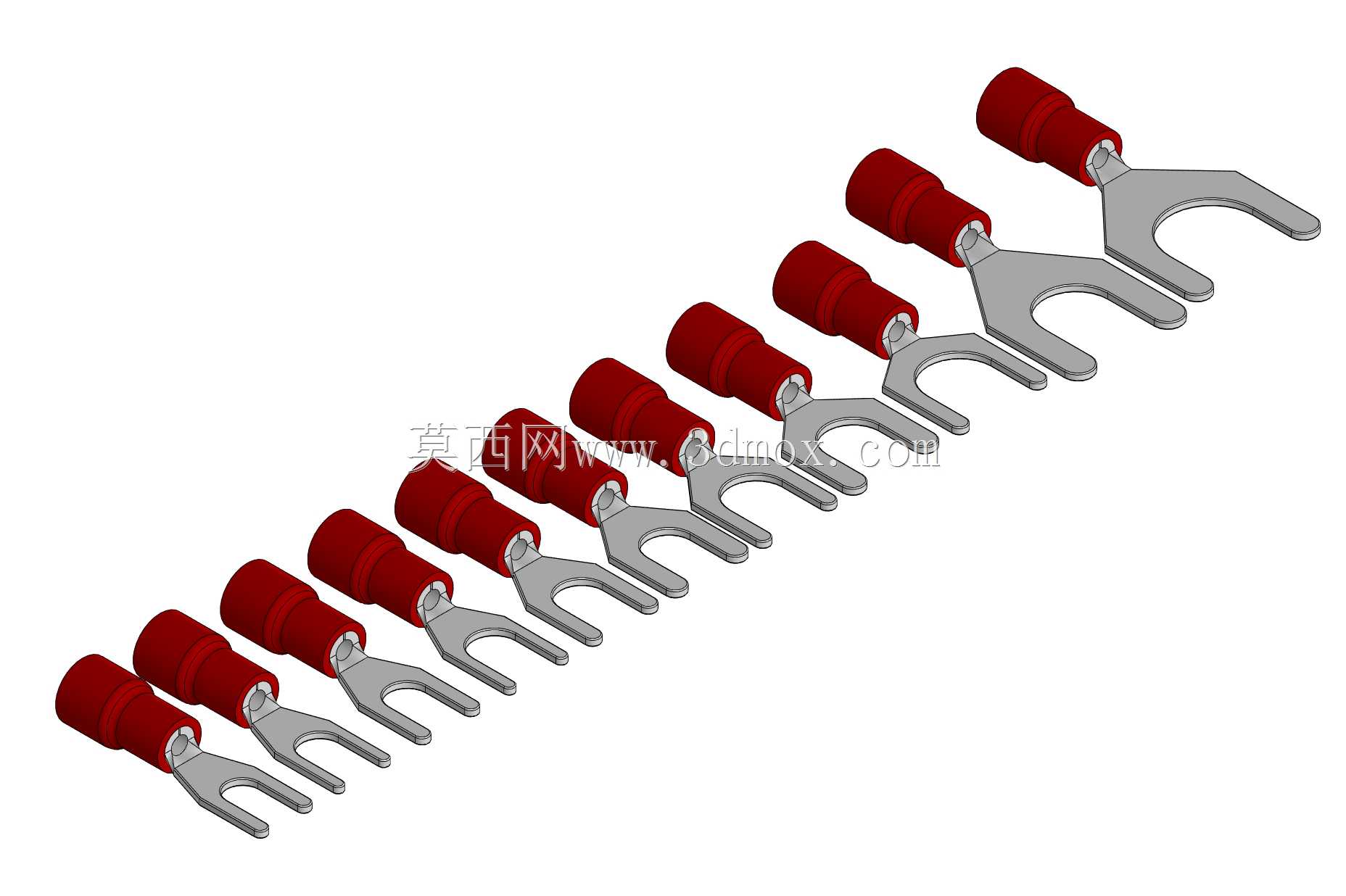

从功能设计层面来看，该系列端子适配0.5-1.5平方毫米的多股铜芯导线，对应美标线规AWG22-16的接线范围，覆盖了常规控制回路、信号回路的导线规格需求，叉形开口的尺寸做了梯度化设计，分别适配3、4、5、6、8毫米直径的接线螺栓，能够匹配市面上绝大多数接线端子排、接触器、继电器、断路器的接线柱尺寸，无需额外对导线端部做烫锡处理，使用配套冷压钳即可完成压接固定，压接后导线与金属套筒的拉脱力符合电气连接的强度要求，不会因为设备运行振动出现接线松脱的问题。金属部分采用黄铜基材做镀锡处理，既保证了优良的导电性能，降低接触电阻减少接头发热，镀锡层也能提升金属件的抗氧化、抗腐蚀能力，适配潮湿、轻度盐雾的工业使用环境，外部的红色绝缘护套采用阻燃PVC材质，具备良好的绝缘性能与耐温特性，压接后护套紧密包裹导线绝缘层与金属套筒的衔接位置，避免导线弯折时铜丝外露。

在安装边界设计上，该系列端子的叉形开口宽度与接线螺栓直径精准匹配，压接完成后整体的外形轮廓做了收窄处理，相邻端子并排安装在端子排上时不会出现互相干涉的情况，绝缘护套的外径控制合理，不会因为护套过粗导致相邻接线端的绝缘间隙不足，金属叉片的厚度经过校核，拧紧接线螺丝时不会出现叉片变形、开裂的问题，同时叉片的接触平面平整度高，拧紧后能和接线柱的垫片形成充分的面接触，保证导电面积充足，避免长期通电出现接头发热烧蚀的问题。整个系列的端子尺寸做了统一的标准化设计，不同适配线径、不同螺栓规格的端子压接位置尺寸统一，适配常规冷压钳的压接模口，现场施工时不需要频繁更换压接模具，能够有效提升布线施工的效率。
