双排直插式IC芯片安装插座结构

项目分类:通用五金配件 发布时间:2021-05-20 ID:176744
  • 双排直插式IC芯片安装插座结构
  • 双排直插式IC芯片安装插座结构
  • 双排直插式IC芯片安装插座结构
  • 双排直插式IC芯片安装插座结构
  • 双排直插式IC芯片安装插座结构

这款双列直插式IC插座是电子电路装配领域常用的板端连接配件,主要应用在各类印制电路板的芯片安装工位,适配直插封装的集成电路芯片,在消费电子、工业控制板卡、教学实验电路、仪器仪表内部电路中都有广泛使用。实际电路装配场景中,这类插座可以避免芯片引脚直接与PCB焊盘焊接,既能够降低芯片焊接过程中受热损坏的风险,也方便后期故障排查时的芯片拆换,无需反复加热焊盘损伤电路板基材,大幅提升板卡维修、芯片迭代更换的操作效率。

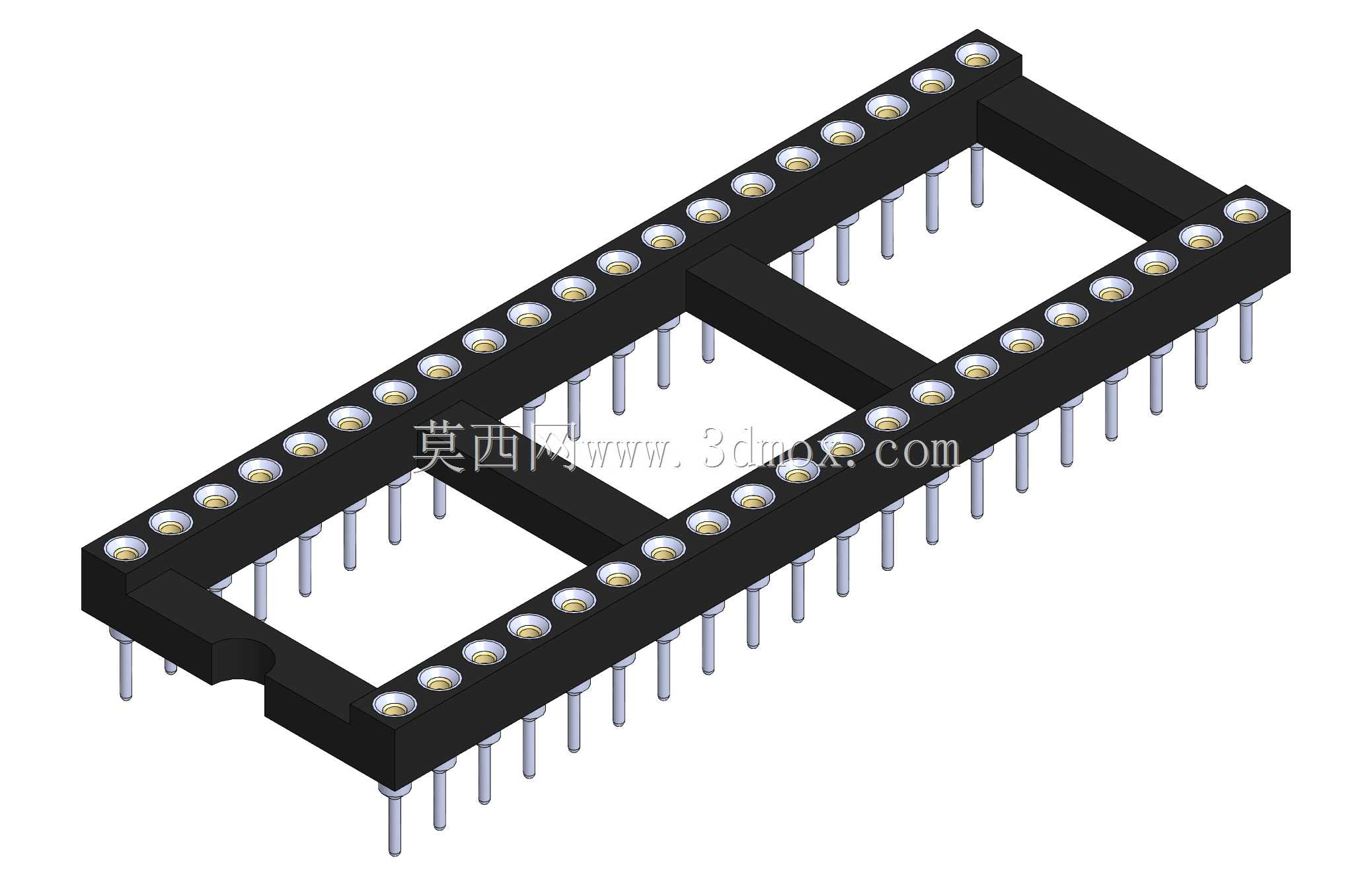

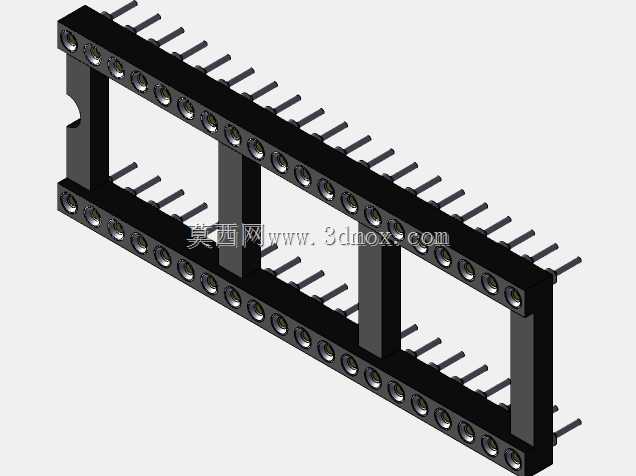

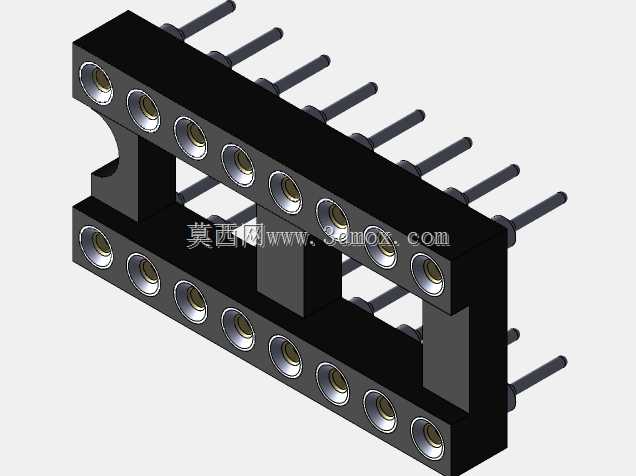

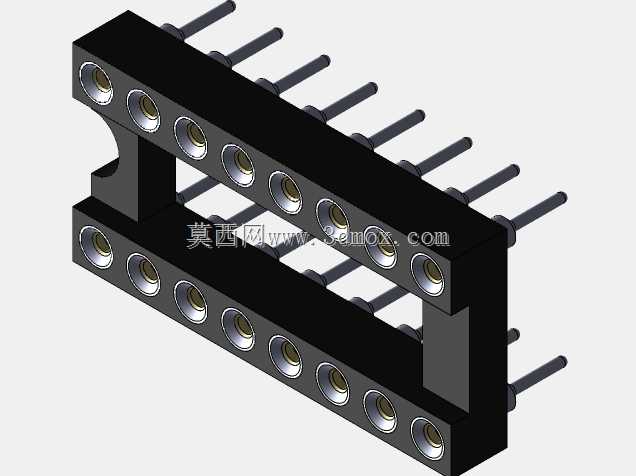

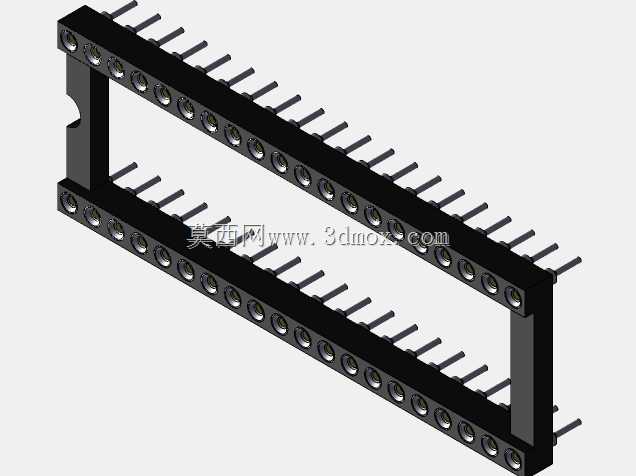

从功能特性来看,这款插座采用绝缘耐高温的工程塑料作为基座主体,内部嵌装导电接触端子,每一个接触端子对应芯片的一个引脚,端子采用弹性接触结构,芯片插入后可以依靠端子的弹性抱紧力实现稳定的电气连接,接触电阻低、导通性能稳定,同时基座的绝缘性能可以有效避免相邻引脚之间出现短路问题。插座设计上区分标准排距与宽排距两种适配规格,排距分别对应7.62mm与15.24mm,引脚间距统一为2.54mm,覆盖6、8、14、16、18、20、24、28、32、40针等多种常用引脚数规格,可适配不同引脚数量的常规直插DIP封装芯片。部分型号可选带中央支架的结构,提升长针数插座的基座结构强度,避免多针插座在插拔芯片过程中出现基座变形、端子移位的问题。

在安装边界与尺寸设计上,插座的插针长度适配常规1.6mm板厚的PCB安装需求,插针直径匹配标准0.8mmPCB钻孔尺寸,焊接后插针突出PCB背面的长度满足常规波峰焊、手工焊的工艺要求,不会出现焊盘透锡不足或者插针过长干涉板下其他元件的问题。插座整体外形轮廓方正,安装时在PCB上占用的布局空间与对应直插芯片的占用空间基本一致,不会额外占用过多板上布局面积,适配高密度板卡的布局需求。需要注意的是,该系列插座与标准PLS连接器的接口尺寸不兼容,选型时需要匹配对应封装的芯片使用,避免出现引脚对位偏差、接触不良的问题,在需要频繁插拔芯片的实验电路、测试治具场景中,这类插座的优势尤为明显,可以承受上百次的芯片插拔操作而保持接触性能稳定。
