单路5V松乐继电器控制电路板结构设计

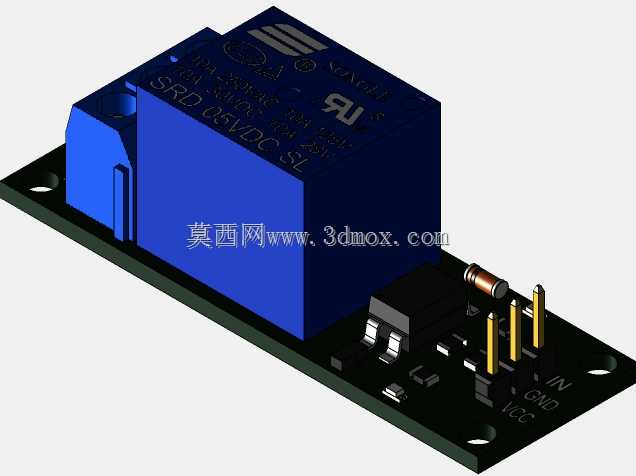

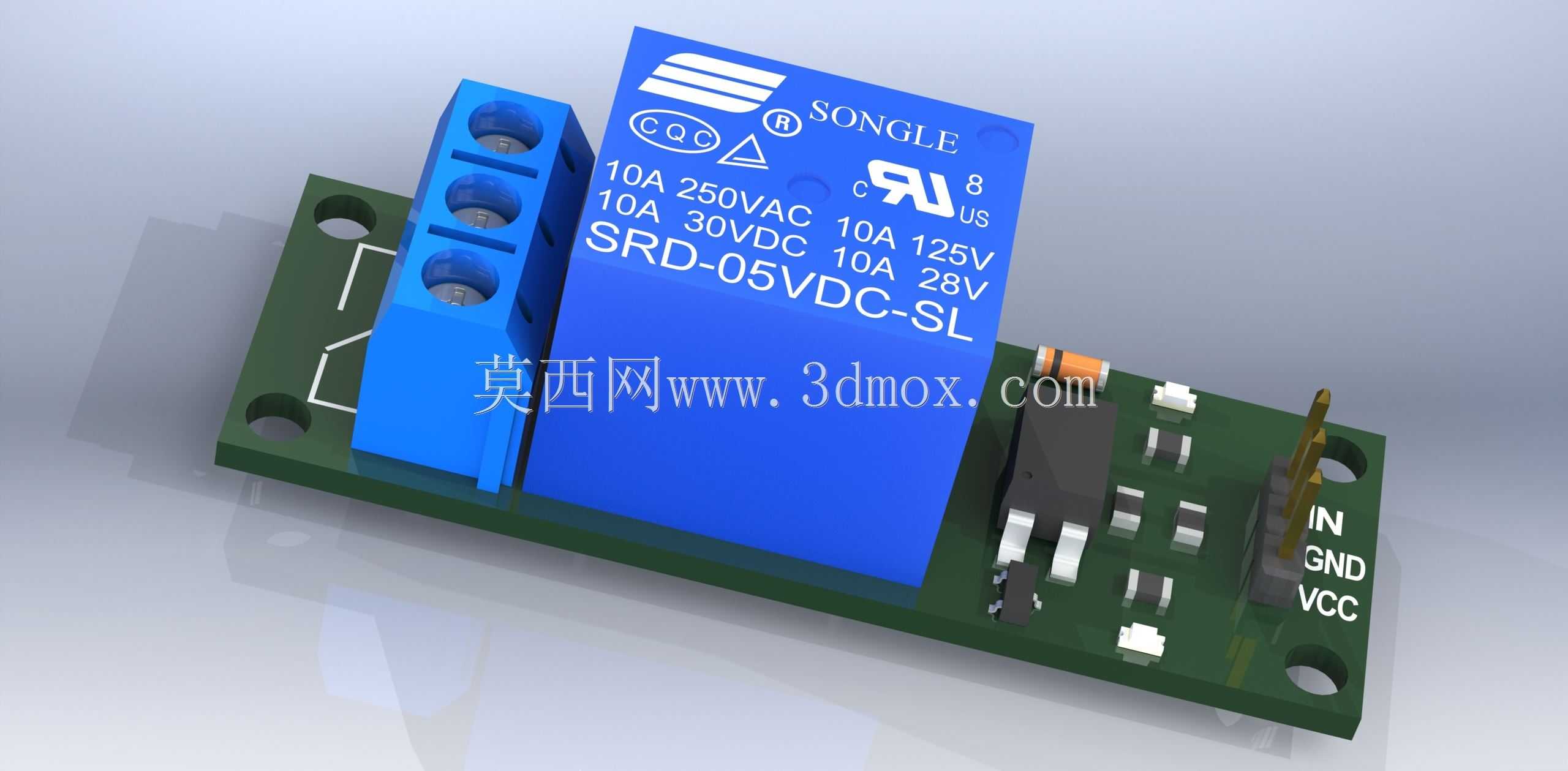

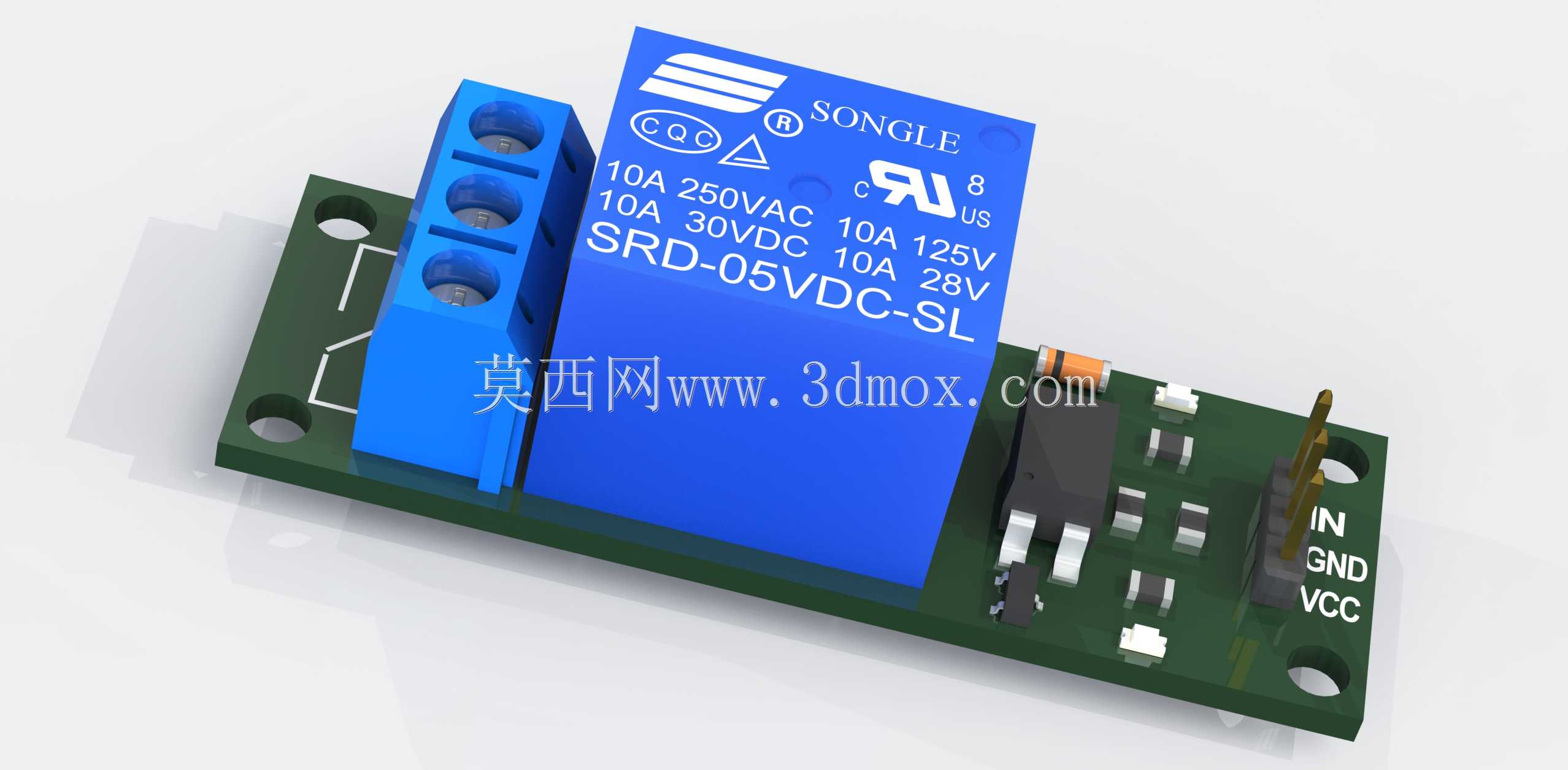

这款单路继电器控制板是面向低压电控场景开发的小功率负载切换部件，核心搭载松乐SRD-05VDC-SL继电器，可实现低压控制信号对高压负载回路的通断操控，广泛适配开源硬件开发、小型自动化装置、智能家居改造、学生电子竞赛项目、工业低压信号隔离控制等场景，解决了主控芯片IO口驱动能力不足无法直接带动负载、高低压回路需要电气隔离避免主控端受干扰损坏的核心痛点。从实际用途来看，该板可直接对接5V电平的控制信号，无需额外升压或电平转换电路，就能实现对250V交流10A以内、30V直流10A以内负载的开关控制，比如小功率照明回路、微型直流电机、电磁阀、低压加热片等设备的通断操控，同时板载的光耦隔离器件能将主控侧的低压信号回路与负载侧的高压回路完全电气隔离，避免负载侧的浪涌、反电动势串入主控电路烧毁控制芯片，大幅提升整套电控系统的运行稳定性。在功能特性设计上，板端预留了标准的3Pin控制信号接线端，清晰标注IN、GND、VCC引脚定义，接线时无需反复核对原理图，降低接线错误概率；负载侧采用蓝色栅栏式接线端子，接线牢固不易松脱，可适配多股软线与单股硬线的压接需求，无需额外焊接就能完成负载接线；板上预留的三个安装孔位完全匹配通用小型电控模块的安装间距，可直接通过M3螺丝固定在型材支架、设备内壁、PCB安装柱上，安装边界紧凑，不会占用过多电控箱内部空间。设计思路上整体遵循紧凑化、易用化的原则，将继电器、光耦、限流电阻、续流二极管、状态指示灯全部集成在一块小型PCB上，省去了使用者自行搭建继电器驱动电路、焊接零散元件的步骤，拿到模块即可直接接线使用；PCB走线做了加宽处理，大电流回路的走线宽度满足10A载流要求，避免长期满负载运行时走线发热碳化；续流二极管直接并联在继电器线圈两端，可吸收线圈断电时产生的反向电动势，保护前端控制元件不被反向电压击穿；板载的工作状态指示灯可直观显示继电器的吸合状态，调试时无需万用表测量就能快速判断模块工作是否正常。外形尺寸上整体为长条形窄版设计，宽度仅适配单颗继电器的安装尺寸，长度覆盖接线端子与信号端的排布需求，安装孔位对称分布在板体两端，安装时不会与周边其他模块产生结构干涉，可紧密排布在密集安装的电控仓内，适配空间受限的小型设备安装需求。
