HC-SR04超声波测距传感器结构设计

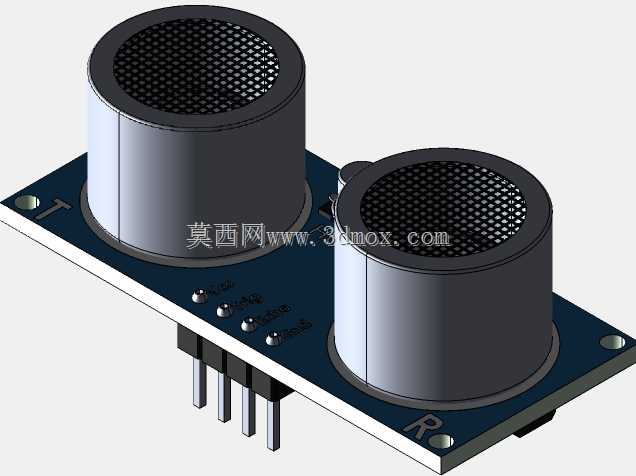

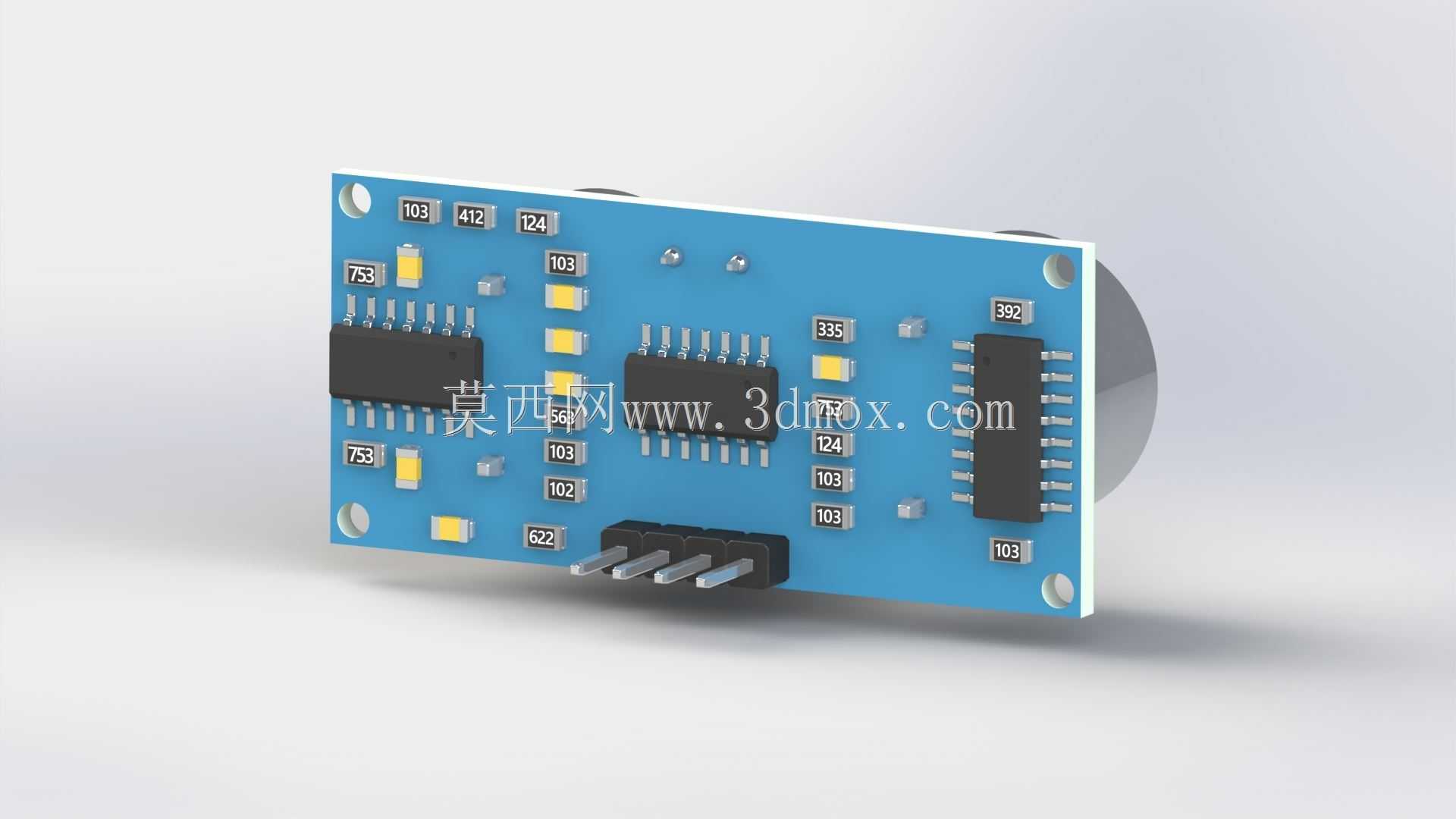

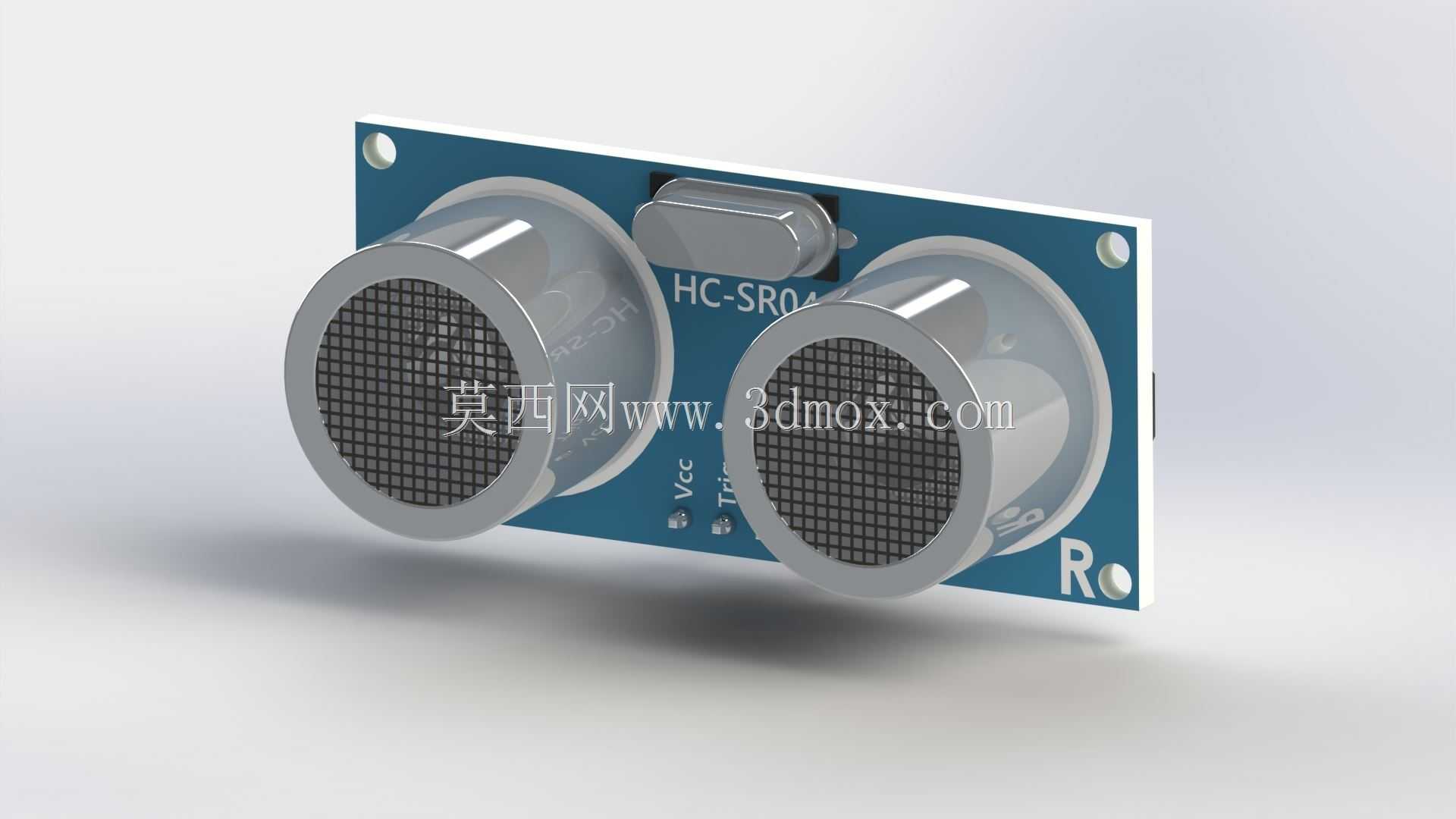

这款HC-SR04超声波测距模块是移动机器人、智能小车等小型智能设备领域应用极广的环境感知元件，核心作用是通过非接触式的超声波探测完成前方障碍物距离检测，为设备的路径规划、避障决策提供实时的距离数据支撑，在小型轮式移动机器人、智能循迹小车、简易无人配送原型机、智能家居感应装置、自动泊车演示模型等场景中都承担着核心的环境感知功能，能够在不接触被测物体的前提下完成2厘米到4米范围内的距离测算，适配绝大多数小型智能设备的近距离避障需求。从功能特性来看，该模块集成了超声波发射换能器、接收换能器与配套的信号处理电路，工作时通过发射端发出40kHz的超声波脉冲，当声波遇到障碍物反射后被接收端捕获，通过计算声波往返的时间差换算出与障碍物之间的实际距离，整体测距精度可以达到3毫米级别，完全能够满足小型移动设备的避障精度要求，模块自带的信号处理电路可以直接输出电平信号，无需额外搭建复杂的信号放大、滤波电路，降低了终端设备的电路设计难度。在产品设计思路上，该模块采用了双换能器并排布局的结构，将发射与接收单元独立设置，避免了收发一体结构带来的信号串扰问题，两个换能器的间距经过反复调校，既保证了声波发射的覆盖角度，又控制了模块的整体宽度，适配小型设备的紧凑安装空间；电路板采用标准的FR-4板材设计，板载了晶振、接口排针位置，将所有外围元件都集成在单块电路板上，用户只需要连接电源、触发、回声、接地四个引脚即可完成接线，无需额外搭配外围元件。从外形尺寸与安装边界来看，该模块整体为矩形薄板结构，主体电路板的长宽尺寸控制在45mm×20mm范围内，板上预留了两个直径3mm的圆形安装孔，孔位间距符合小型电子模块的通用安装标准，可以通过M3螺丝直接固定在设备的支架或者壳体上，两个圆柱形换能器突出于电路板表面，突出高度约12mm，安装时只需要保证换能器前方无遮挡，即可获得最佳的探测效果，模块的整体厚度较薄，不会占用过多的设备内部空间，能够适配各类紧凑结构的小型智能设备安装需求，接线排针设置在电路板的侧边，接线后导线可以从侧边引出，不会干扰换能器的声波发射与接收路径，保证测距结果的稳定性。
