贴片式SMD蜂鸣器电子元器件结构

　　在消费电子、工业控制板卡、小型智能终端的PCB布局设计环节，贴片式蜂鸣器是人机交互反馈链路里最基础的发声单元，不同于直插式蜂鸣器需要预留波峰焊过孔与较高的竖向安装空间，这类SMD封装的蜂鸣器完全适配回流焊工艺，能够在高密度SMT产线上和阻容、芯片等器件同步完成贴装，不需要额外安排人工补焊工序，能有效压缩整板加工的工序时长与人工成本。

　　从实际选型的工程经验来看，这类蜂鸣器的发声腔体采用一体化塑封结构，顶部预留的出声孔位置经过声学仿真调校，既能够保证谐振频率下的声压输出满足设备提示音的辨识度要求，又能避免SMT回流焊过程中助焊剂挥发物进入腔体内部，造成振膜卡滞、发声失真的问题。引脚采用耐氧化的镀锡焊盘设计，焊盘的外延长度和宽度严格匹配通用SMD贴装的吸嘴取料公差，不会出现贴装偏移、虚焊的问题，焊盘内侧做了应力释放的圆角过渡，能够抵消PCB板冷热形变时传递到器件本体的拉扯应力，避免长期使用后出现焊盘脱落、器件失效的情况。

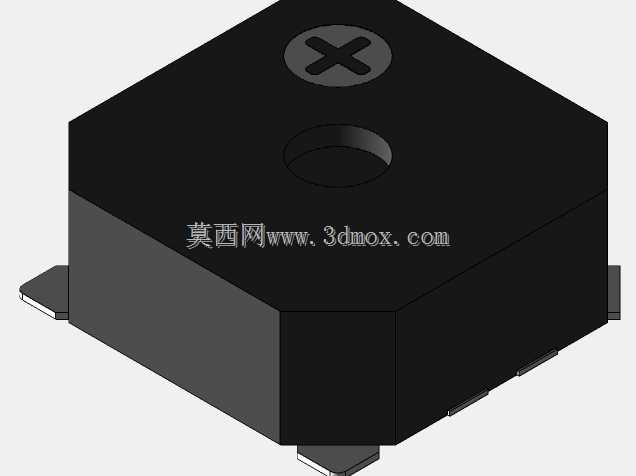

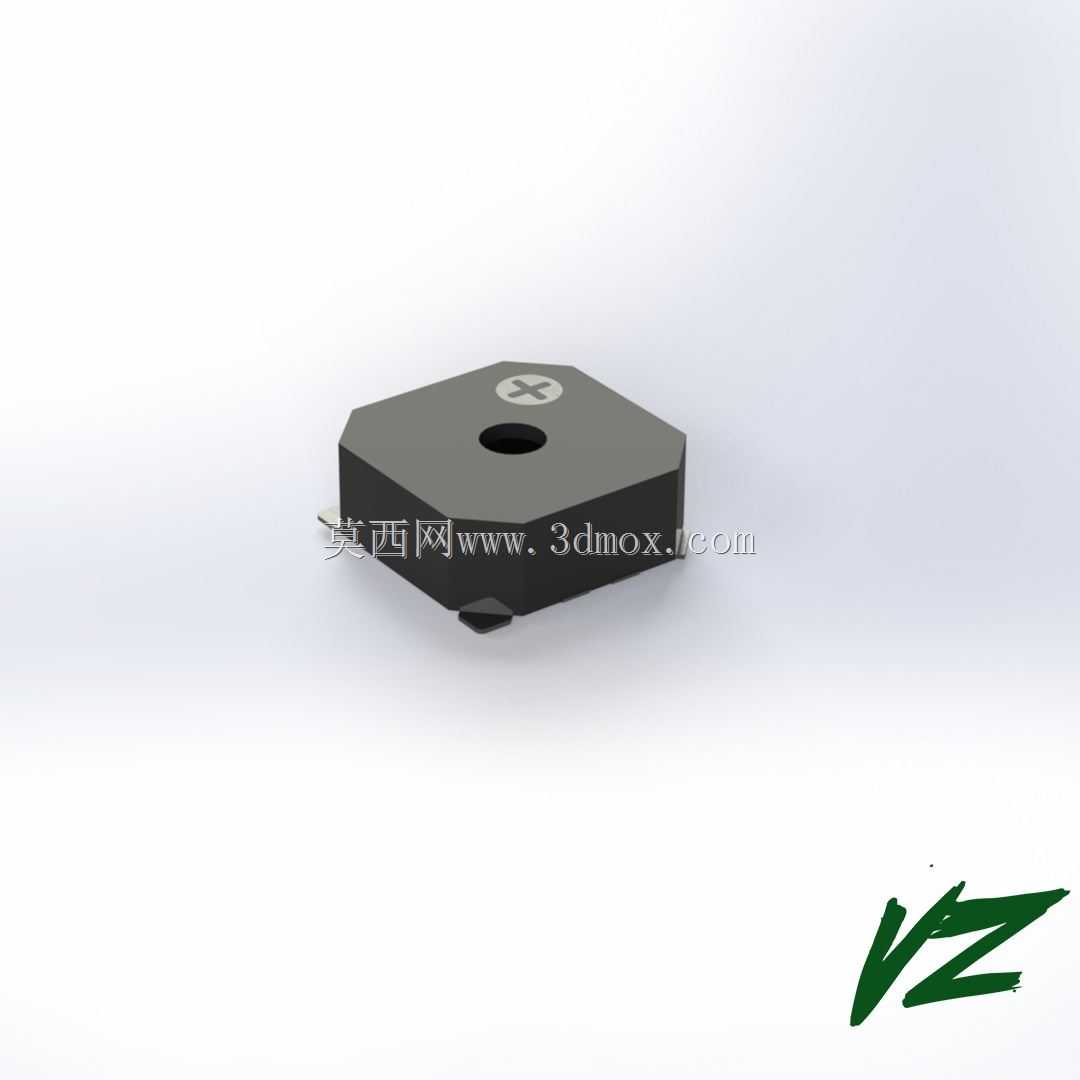

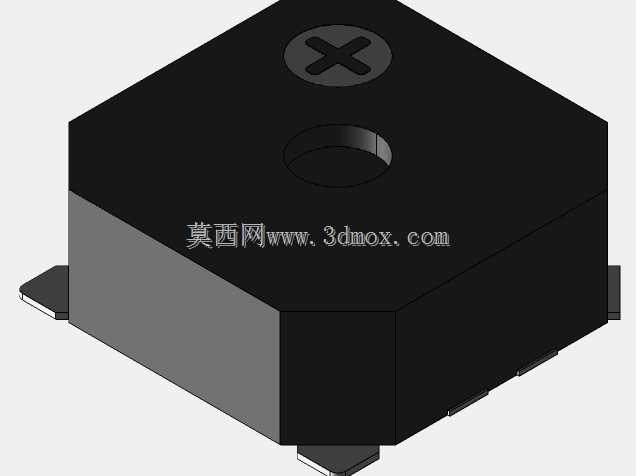

　　设计这类器件的三维模型时，首先要严格把控本体的外形尺寸边界，尤其是本体的最大高度参数，在很多超薄型智能终端、便携检测设备的结构堆叠中，板上器件的竖向高度直接决定了整机外壳的厚度设计冗余，建模时需要准确还原本体的多边形轮廓、顶部出声孔的位置与尺寸，以及两个贴片焊盘的相对位置与焊盘尺寸，确保PCB封装导入后能够和结构模型完全对齐，不会出现结构干涉。其次要还原顶部极性标识的位置，SMT产线上贴装时需要通过视觉识别极性标记来确认器件贴装方向，反向贴装会导致蜂鸣器无法正常工作，模型里的标识位置必须和实物完全一致，才能给后续的钢网开制、贴装程序编写提供准确的参考。

　　从应用场景来看，这类蜂鸣器广泛用在小型物联网终端、家用智能小家电、手持检测仪器、车载小型控制模块上，承担按键反馈音、故障报警音、状态提示音的输出功能，相比引线式蜂鸣器，它的抗振动性能更好，在有持续振动的工业设备、车载设备场景下，不会出现引线断裂、焊点松脱的问题。建模过程中还要注意器件底部的间隙设计，这类SMD蜂鸣器的底部和PCB板面之间预留了微小的排气间隙，模型里需要准确还原这个间隙高度，避免结构评审时误判器件和板上其他底层走线、丝印标识出现干涉，同时这个间隙也是回流焊时焊锡爬升的空间，准确的间隙尺寸能够帮助工艺人员提前评估焊锡量的设置，避免出现锡珠、连锡的焊接缺陷。

　　在结构堆叠的实际评估中，还要注意蜂鸣器出声方向对应的外壳开孔位置，模型里准确的出声孔位置能够帮助结构工程师快速对齐外壳的出声孔位，避免出现外壳开孔偏移导致声压损失、声音发闷的问题，同时器件本体的多边形外形设计，相比圆形贴片蜂鸣器，能够在贴装时提供更明确的视觉定位基准，减少贴装时的角度偏差，在高密度PCB布局中，这种带直边的多边形封装也更方便和周边器件做布局对齐，提升整板的空间利用率。
