德州仪器TPS61236配套VQFN封装三维结构

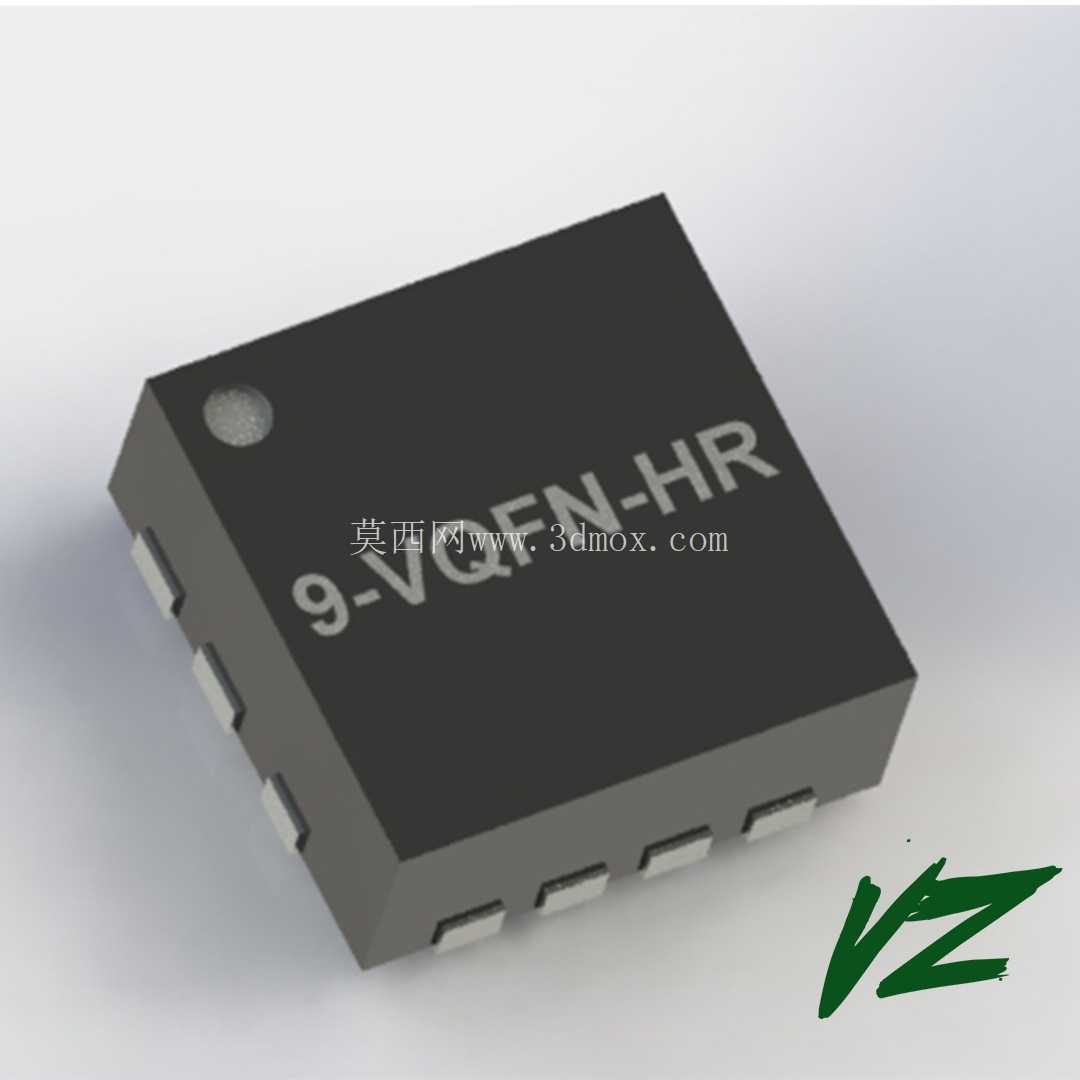

　　在便携式消费电子、工业手持终端这类对板上空间极度敏感的电源设计场景中，电源管理IC的封装结构建模精度，直接决定了PCB布局阶段的干涉风险、后期SMT贴片的良率上限，甚至会影响到电源环路的寄生参数表现。本次完成的9-VQFN-HR封装结构，是针对德州仪器TPS61236这款同步升压转换器做的1:1实物还原，核心服务于电源板卡的前期布局验证、结构干涉检查以及贴片工艺仿真环节。

　　从实际应用场景来看，TPS61236这类宽输入范围的升压DC-DC，常被用在单节锂电池供电的便携设备里，比如蓝牙音频发射器、手持数据采集终端、小型物联网传感节点，这类产品的板卡面积通常被压缩到极致，外围的电感、电容都要围绕IC做紧凑排布，任何一个引脚位置、塑封体高度的偏差，都可能导致后期打样时出现元件碰壳、焊盘对位偏移的问题。做这个封装模型的时候，首先锚定的是2.5×2.5mm的外形尺寸边界，这是9引脚VQFN-HR封装的标准占位，塑封体的边角做了0.1mm的倒角处理，和实际来料的注塑成型特征完全匹配，避免结构检查时出现边角与周边屏蔽罩、结构件的假干涉误判。

　　引脚部分的设计完全遵循JEDEC的VQFN封装规范，底部的散热焊盘尺寸、引脚的伸出长度、引脚之间的间距都做了精准还原，每个侧面的引脚排布对应IC的引脚定义顺序，顶部的1脚定位圆点做了0.3mm直径的凹陷处理，和实物的激光标记特征一致，方便布局时快速识别引脚方向，避免出现封装旋转180度的低级错误。很多工程师在做封装建模时容易忽略塑封体的实际高度，这个模型把塑封体总高控制在1mm以内，匹配HR后缀薄型封装的规格，在做板卡堆叠、外壳间隙检查的时候，可以直接导入装配体，不需要再额外调整高度参数，就能准确计算IC顶部到外壳内壁的安全距离，尤其是在带金属屏蔽罩的设计里，这个高度参数直接决定了屏蔽罩的冲压高度，留量过小会压坏IC塑封体，留量过大会浪费整机的厚度空间。

　　从设计思路上来说，这个模型没有做多余的细节渲染，所有结构特征都服务于工程设计需求：引脚的厚度做了0.15mm的还原，对应SMT贴片时的焊膏印刷厚度要求，在做钢网开模仿真的时候，可以直接参考引脚的接触面积计算焊膏涂布量；底部散热焊盘的过孔避让区域也做了隐性的标记，导入PCB设计软件时可以快速对齐散热过孔的位置，避免后期焊接时出现散热焊盘虚焊、漏锡的问题。很多新手工程师在选型这类贴片IC时，只会参考datasheet上的平面尺寸，忽略塑封体的拔模斜度、引脚的共面度特征，这个模型把塑封体侧面0.5度的拔模斜度也做了还原，在做极紧凑布局时，不会因为忽略拔模斜度导致相邻元件的实际装配间隙小于安全值——比如当两个贴片IC的间距只有0.2mm时，塑封体上部的尺寸差就可能导致元件贴装后出现侧面碰接的问题。

　　实际使用中，这个封装模型可以直接导入各类三维机械设计软件，和板上的电感、电容、接插件做整体装配检查，尤其是在做多层板堆叠设计时，IC底部的焊盘突出高度、引脚的弯折弧度都和实物一致，可以准确计算板卡表层到中层走线的安全距离，避免出现焊盘压破走线的问题。对于做电源模块设计的工程师来说，这个模型还可以用来做热仿真的前置建模，塑封体的导热面、底部散热焊盘的接触面积都和实物一致，不需要再重新简化模型就能直接赋予材料参数做温升模拟，大幅缩短前期设计的验证周期。

　　在安装边界的设定上，模型严格按照SMT工艺的最小安全距离做了参考基准，IC本体的占位向外延伸0.5mm作为工艺禁布区，在布局时可以直接以模型外轮廓为参考，预留足够的贴片吸嘴抓取空间、AOI检测的视觉识别空间，避免出现元件距离板边过近导致分板时损伤IC、或者吸嘴无法正常抓取的问题。不同于很多通用封装库只做简化方块的处理方式，这个模型的所有特征都对应实际量产的来料特征，不管是做手板验证还是批量生产的工装设计，都不需要再做二次修正，能直接对接生产端的工艺要求，减少设计到制造环节的信息差。
