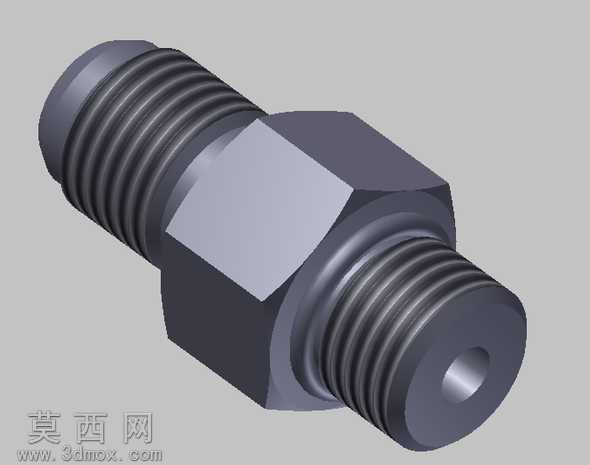

3SAE爆发端转SAE直O形圈不锈钢管接头

本模型为液压气动系统常用的异径过渡管接头，采用三维参数化建模方式构建，整体结构严格遵循SAE相关接头标准设计，建模过程中先绘制两端外螺纹的截面轮廓，通过螺旋扫描命令生成连续的标准外螺纹牙型，保证螺纹参数的准确性与啮合适配性。中间的六角拧断结构采用拉伸切除结合倒角命令制作，六角对边尺寸符合标准扳手的操作空间要求，所有棱边均做了微小圆角过渡处理，避免应力集中同时还原真实机加工零件的边角特征。两端的密封面结构分别对应3SAE爆发端密封形式与SAE直O形圈密封形式，建模时精准还原了密封面的锥度与O形圈安装槽的尺寸公差，确保密封结构的装配合理性。材质方面赋予模型不锈钢金属材质，调整材质的粗糙度、金属度与反射参数，渲染时采用柔和的环境光搭配定向主光源，突出金属零件的质感与螺纹、六角面的结构细节，清晰展现零件的外轮廓与各部分结构比例。设计过程中重点考量了接头的通径一致性，内部流道采用等径平滑过渡设计，避免管路介质流动时产生不必要的压损，同时两端螺纹的同轴度通过基准轴约束严格控制，保证装配后不会出现偏斜漏油的问题。整体模型结构完整，细节还原度高，可用于液压气动管路的装配仿真、管路布局设计以及产品展示使用，各部分特征参数均可编辑调整，能够适配不同规格的同类型接头改型设计需求。
