NACA制动管三维结构设计作品

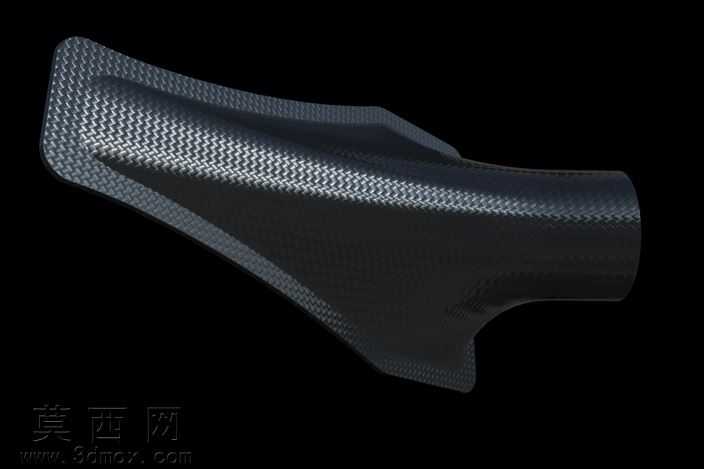

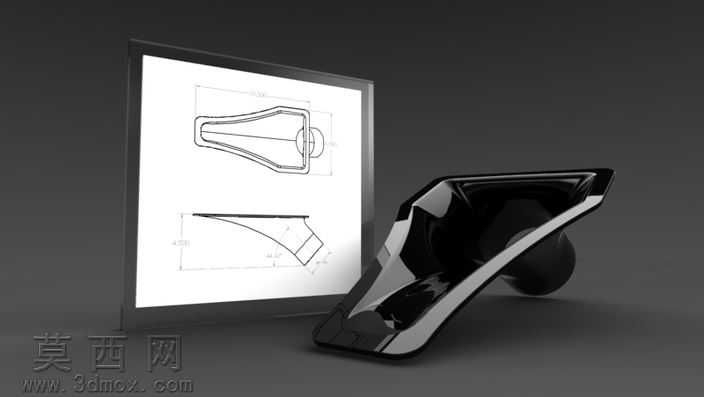

本作品为NACA制动管的三维参数化建模成果，建模阶段以NACA翼型的流体力学特性为核心设计依据，首先通过二维草绘勾勒出制动管的进气口轮廓、渐变流道截面以及安装基座的外形基准，精准还原NACA构型低阻进气的结构特征，对进气口的导角弧度、流道的收缩扩张比例、安装法兰的孔位布局进行全参数化约束，确保各部分结构尺寸可根据实际装配需求快速调整。建模过程中采用曲面建模与实体建模结合的方式，先通过多截面曲面命令生成顺滑的流道内壁曲面，保证流道内部无突兀折角，避免气流在管内形成紊流影响制动系统的进气效率，再对曲面进行加厚处理生成实体管壁，针对安装基座与管体的衔接位置做渐变过渡处理，消除应力集中的结构隐患。材质渲染阶段，管体主体采用高光亮面黑色烤漆材质，调整材质的反射粗糙度与环境贴图采样参数，还原硬质工程塑料或金属烤漆的细腻质感，在管体侧面的装饰棱线位置添加半哑光金属饰条材质，通过材质对比突出产品的造型层次感，安装基座部分采用哑光耐磨工程塑料材质，还原实际部件的装配质感。结构设计上充分考虑制动管的实际使用场景，进气口采用贴合车身安装面的贴合式轮廓，保证安装后与车身曲面的贴合度，降低安装缝隙带来的额外风阻，管体尾部的连接接口采用标准快接结构尺寸，可适配常规制动系统的管路连接需求，整体结构在保证进气效率的前提下尽可能压缩整体体积，避免与周边车身部件产生装配干涉。渲染阶段搭建深色影棚环境，采用三点布光方案，主光从侧上方打亮产品的主体造型与曲面转折，辅光补亮暗部细节避免死黑，轮廓光勾勒产品的边缘轮廓提升立体感，搭配背景中的二维工程图元素，直观呈现产品从二维设计到三维实体的设计落地过程，清晰展示产品的外形特征与结构细节。
