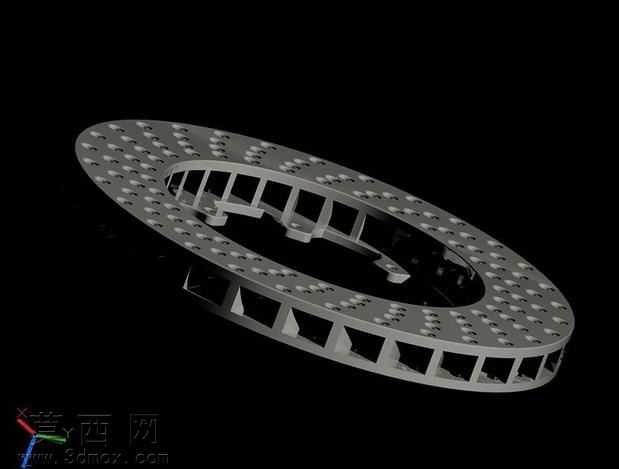

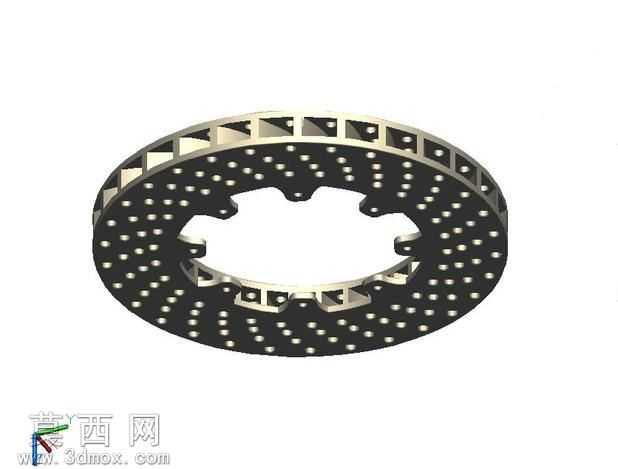

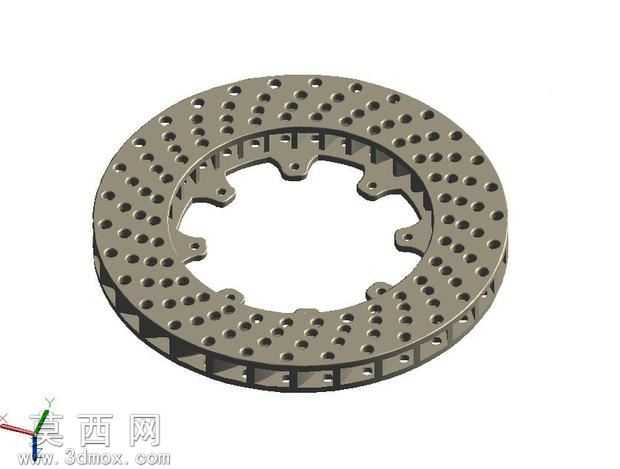

300毫米通风穿孔式盘式制动器三维设计

本作品为300毫米规格的通风穿孔式盘式制动器制动盘三维模型，建模过程严格遵循汽车制动系统的实际工程设计规范，首先通过草图绘制确定制动盘的整体外轮廓尺寸，精准标定300毫米的外径参数，再通过拉伸特征构建制动盘的基础基体结构。针对通风式结构的核心设计，建模时在制动盘内部构建了周向均匀分布的通风导流通道，通过阵列特征完成三十六组通风筋的排布，确保制动过程中产生的热量能够通过空气对流快速散出，避免长时间制动引发的热衰减问题。盘面的穿孔设计采用参数化阵列方式完成，按照等距环形排布规则布置数百个散热通孔，每个通孔的孔径、孔间距都经过反复校核，既保证盘面的结构强度满足制动工况的载荷要求，又能最大化提升散热效率，同时穿孔结构还可以在制动时刮除制动片表面的磨屑与水膜，提升湿滑路况下的制动稳定性。中心安装位采用花键齿式定位结构，建模时精准还原每个定位齿的轮廓弧度与安装尺寸，确保制动盘能够与轮毂轴头精准配合，保证装配同轴度，避免制动时出现抖动问题。材质渲染阶段，为制动盘赋予了高碳铸铁材质的金属质感，还原了铸铁部件表面的亚光金属色泽与细微的铸造纹理，通风道内部与穿孔边缘的细节都做了精细化处理，没有出现特征失真、破面等建模问题。整体设计思路围绕制动盘的散热性能、结构强度、装配精度三个核心维度展开，在保证结构符合实际量产部件设计逻辑的基础上，完整还原了通风穿孔式制动盘的所有细节特征，可用于制动系统结构教学、汽车改装方案展示、制动性能仿真分析等多种场景，模型的所有特征都保留了可编辑参数，能够根据不同的车型适配需求快速调整尺寸参数，完成同类型不同规格制动盘的衍生设计。
