单排直插六针排针连接器结构设计

这款单排直插排针是电子电路连接领域常用的基础互连元器件，广泛应用在消费电子主板、工业控制电路板、嵌入式开发模块、电源驱动板、通信接口板等各类需要板对板、板对线电气连接的场景中，是实现不同电路模块间信号传输、电力导通的核心接触部件，在量产电子设备组装、小批量硬件原型打样、老旧设备电路板维修替换等环节都有极高的使用频次，能够为电路连接提供稳定可靠的接触通路，降低电路组装的接线复杂度，提升批量生产的装配效率。

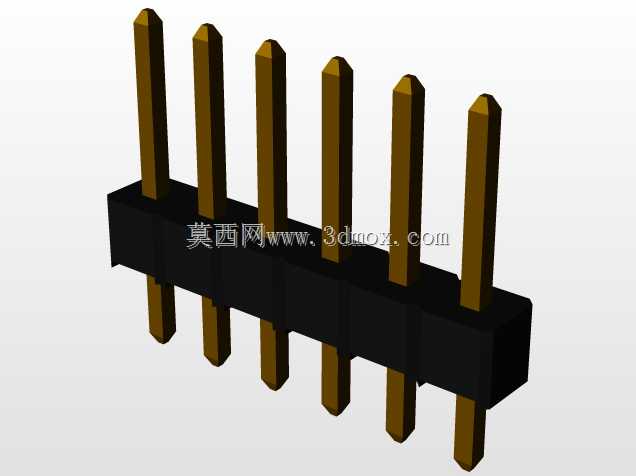

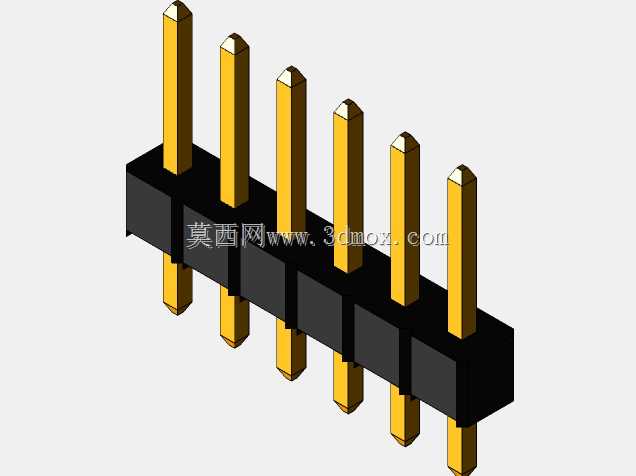

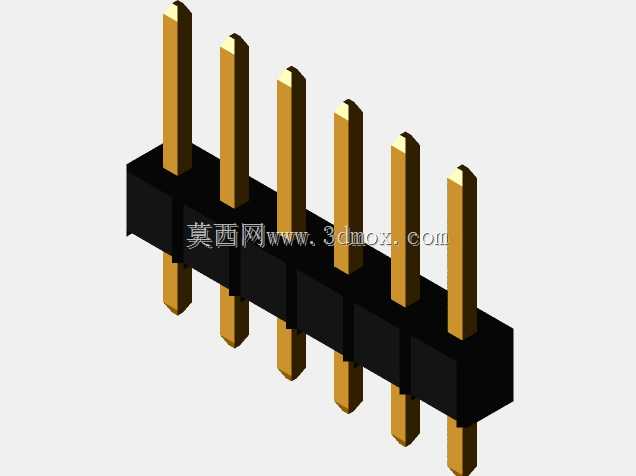

从功能特性来看，这款排针采用直插式设计，插针两端均伸出绝缘基座，可分别穿过两块待连接电路板的对应通孔完成焊接固定，实现两块平行排布电路板之间的垂直互连；插针接触端做了倒角导向处理，能够在对接对应排母座时顺利插入，避免插针歪斜弯折，同时插针表面做了导电镀层处理，能够降低接触电阻，减少信号传输过程中的损耗，避免长期使用后接触面氧化导致的接触不良问题；中间的黑色绝缘基座采用耐高温绝缘工程塑料制作，既可以固定每根插针的相对位置，保证针脚间距的一致性，也能在波峰焊、回流焊等焊接工序中耐受高温不变形，同时隔绝相邻插针避免短路问题。

在设计思路上，这款排针严格遵循标准间距互连件的设计规范，以2.54mm的通用标准间距作为插针排布基准，这个间距是通用穿孔焊接类电子元器件的通用标准间距，能够适配市面上绝大多数通用洞洞板、量产PCB板的通孔排布，无需额外定制电路板孔位即可直接使用；六针的针数配置覆盖了多数低速信号传输、小电流供电的连接需求，单根插针的载流能力能够满足常规弱电信号、低压小电流供电的传输要求，绝缘基座的外形做了规整的长方体设计，既可以单组使用，也可以根据实际需求将多组排针沿长度方向拼接，扩展出更多针数的连接位，适配不同针数需求的连接场景。

从外形尺寸与安装边界来看，这款排针总长度为15.24mm，整体宽度为2.54mm，总高度为8.89mm，安装时需要在电路板上对应位置开设直径匹配插针的金属化通孔，相邻孔中心间距严格保持2.54mm，排针插入电路板后，基座底部与电路板表面贴合，伸出电路板的插针长度满足标准焊接要求，焊接完成后整体突出电路板的高度不会超出8.89mm的总高范围，能够适配多数设备内部局促的安装空间，不会和周边其他 taller 元器件产生空间干涉，同时规整的外形也方便自动化贴装设备进行拾取定位，适配规模化量产的自动化装配流程。
