多规格标准表面贴装电阻器三维建模

表面贴装电阻器是当前电子制造领域应用范围最广的无源基础元件之一，广泛覆盖消费电子、工业控制板卡、汽车电子模块、通讯设备主板、电源管理电路等几乎所有需要电路阻抗匹配、电流限制、电压分压的场景，是表面贴装技术（SMT）产线中用量最大的元器件品类，能够适配高速自动化贴装工艺，大幅缩减电路板占用空间，提升整机组装的生产效率与产品可靠性。

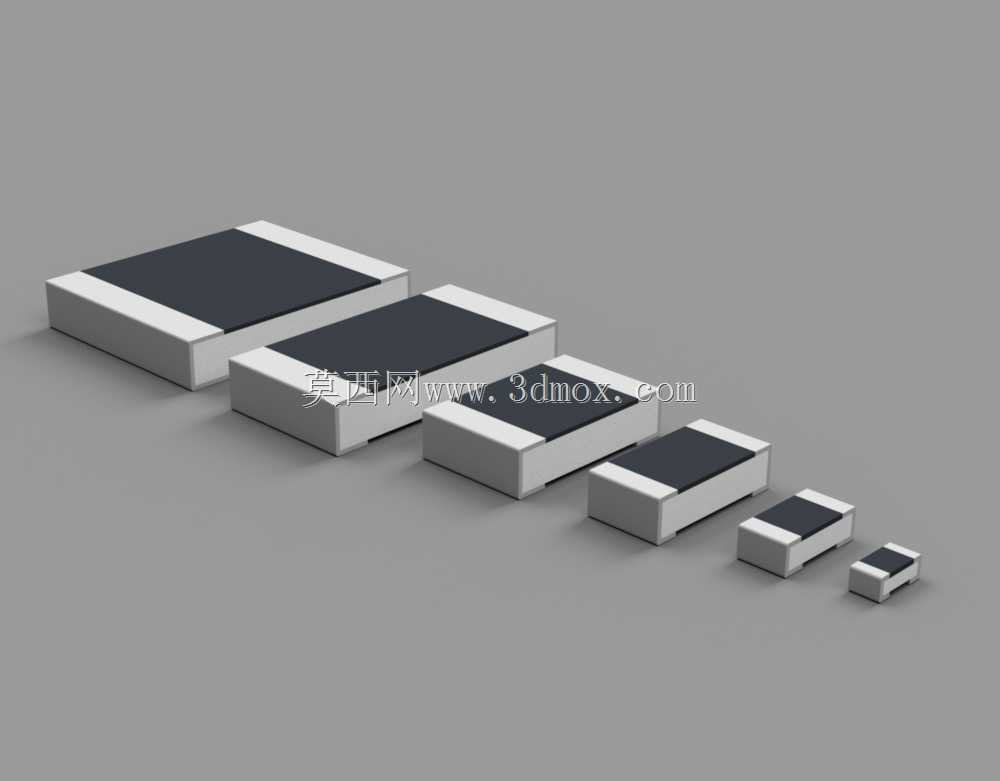

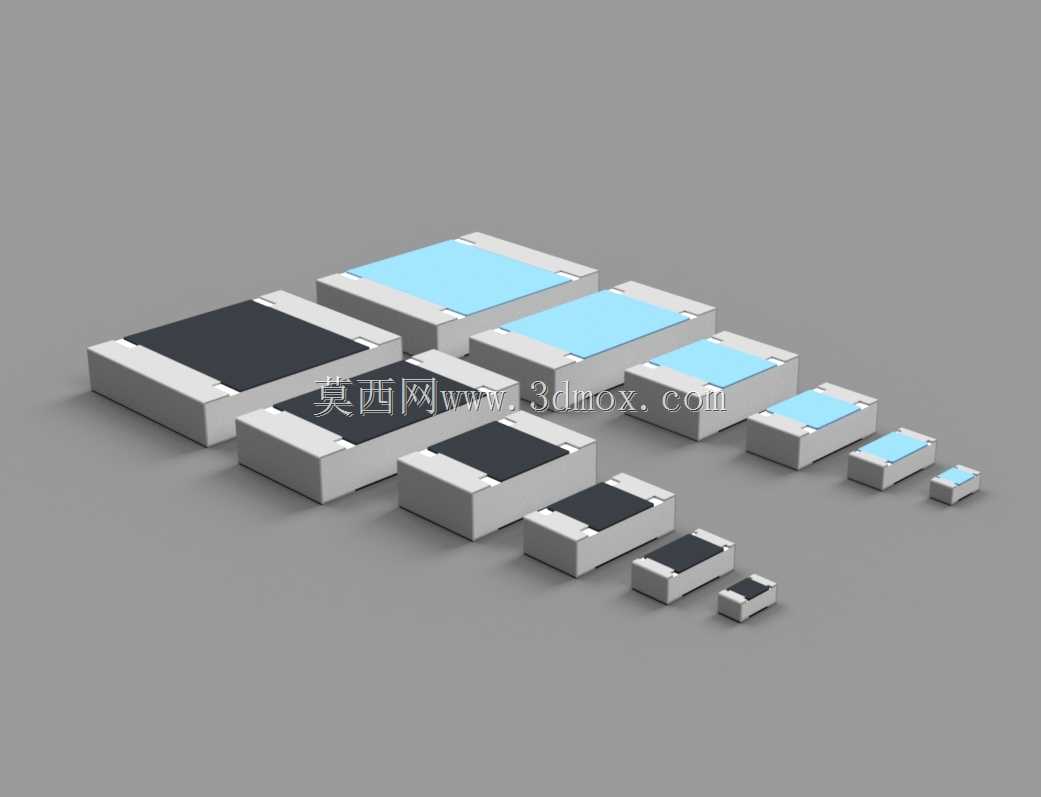

本次建模的贴片电阻为行业通用的标准系列规格，覆盖了从最小型的0402封装到较大尺寸的2512封装共六个常用尺寸梯度，能够匹配不同功率承载需求、不同安装密度的电路板设计场景。在实际电路应用中，这类电阻承担着限流保护、信号衰减、分压采样、阻抗匹配、负载匹配等核心功能，不同尺寸的型号对应不同的额定功率参数，小尺寸型号适配高密度便携电子产品的轻薄化设计需求，大尺寸型号可承载更高工作功率，适配电源回路、功率驱动等大电流工作场景。

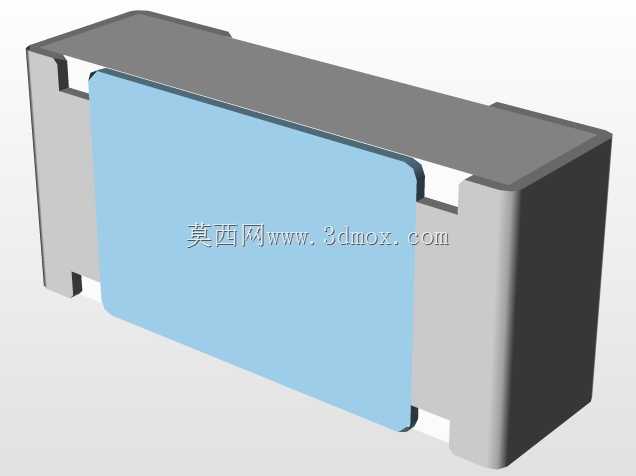

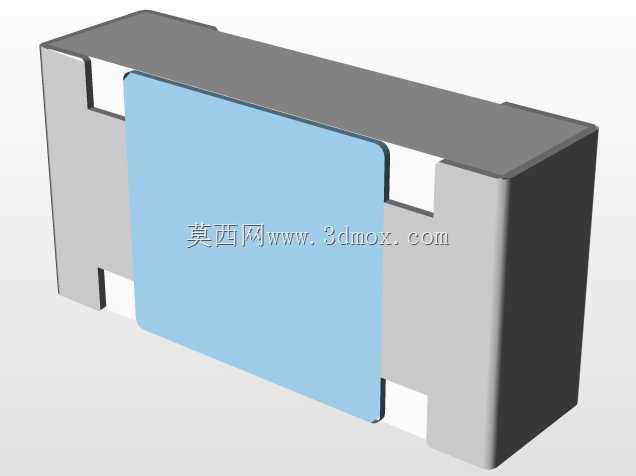

在设计思路上，建模严格遵循行业通用的标准封装尺寸规范，精准还原了贴片电阻的真实外形结构：主体为高稳定性氧化铝陶瓷基底，表面覆盖黑色高绝缘耐温保护层，两端为三层结构的端电极，从内到外分别为镍铬合金阻挡层、镀镍层、外层镀锡层，既保证电极与陶瓷基底的结合强度，也能在回流焊、波峰焊工艺中具备优异的可焊性，同时避免焊接过程中焊锡侵蚀电阻内部的合金电阻层。建模过程中对产品的外形棱角做了符合真实生产工艺的微小圆角处理，还原了实际量产元件的成型特征，避免了过度尖锐的棱角带来的建模失真，同时也能在虚拟装配仿真中更准确地模拟元件与焊盘、钢网开孔的匹配关系。

在安装边界的尺寸还原上，建模严格对应各封装规格的标准长宽厚尺寸、端电极宽度与爬锡空间尺寸，能够直接用于PCB布局的干涉检查、SMT贴装路径仿真、焊接工艺模拟、整机组装的结构验证等工作。工程师在进行电路板三维布局时，可以直接调用该系列模型验证元件与周边器件、结构壳体、散热组件的安全间隙，提前规避生产组装阶段可能出现的元件干涉、贴装偏移、焊接虚焊等问题，也可用于电子装联教学、SMT工艺培训的演示场景，帮助从业者直观理解不同规格贴片电阻的外形差异与安装要求。这类标准化的元件三维模型，能够有效缩短电子产品开发阶段的结构验证周期，减少打样阶段的设计迭代次数，提升硬件开发的整体效率。
