五芯方形法兰安装航空连接器结构

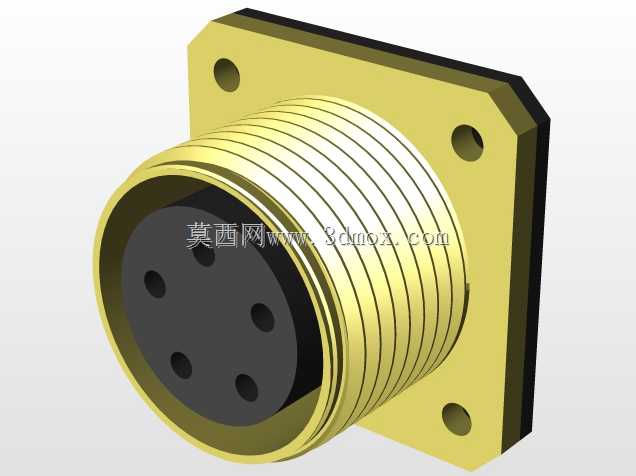

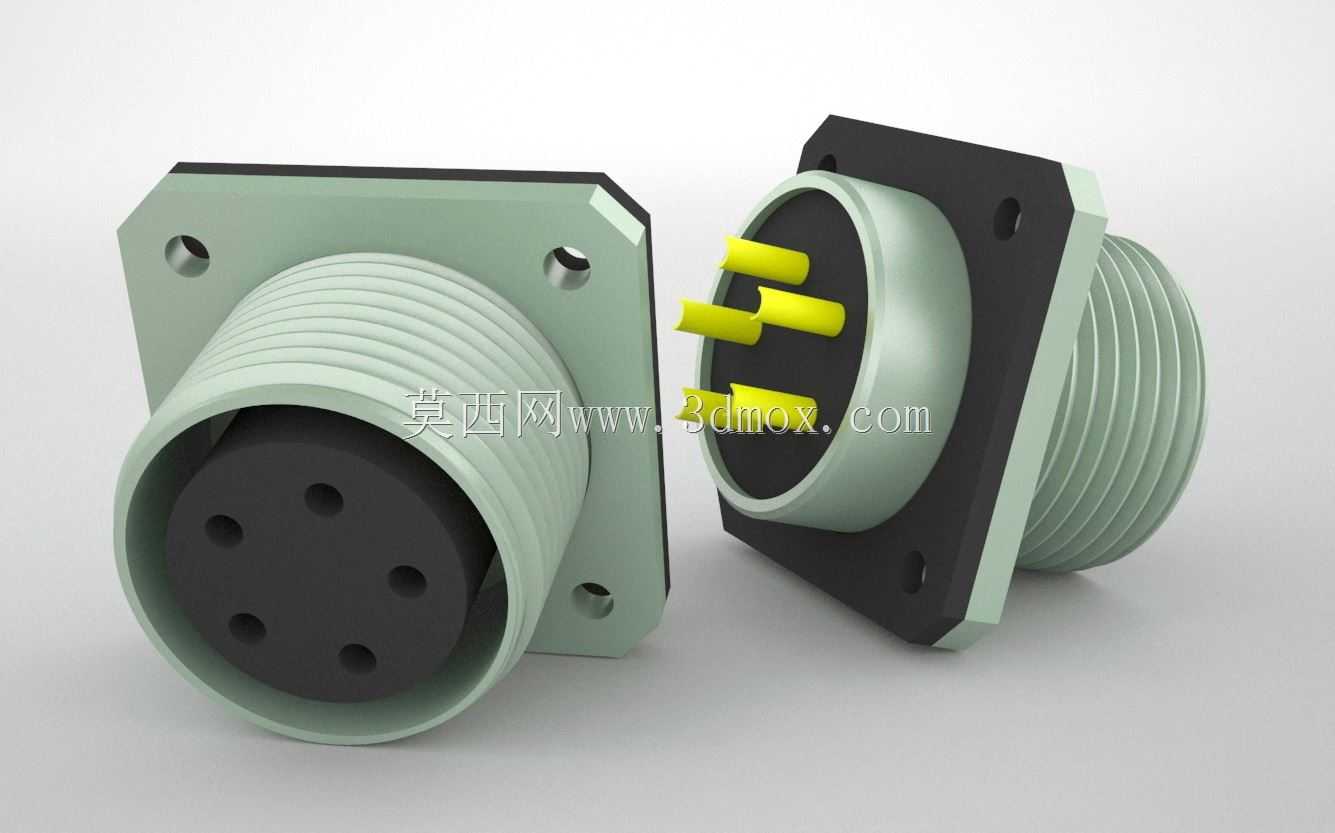

这款五芯连接器属于圆形电连接组件范畴，主要应用在工业设备电控系统、户外机电装置、检测仪器、通讯基站设备的线缆对接场景中，承担多回路电源与控制信号的稳定传输作用，能够在存在一定振动、粉尘的常规工业环境下实现可靠的电路对接，避免线缆接头松脱导致的设备断电、信号中断问题。产品采用公母对插的配对结构，插座端设计为方形法兰安装形式，法兰盘四角预留贯通安装孔，可直接通过螺栓固定在设备壳体的预留开孔位上，安装时法兰与设备壳体之间可加装密封垫片，提升对接处的防护能力，适配的壳体开孔尺寸与法兰安装孔距遵循通用航空插头的尺寸规范，能够兼容同规格的常规安装位，无需额外改动设备结构即可完成替换装配。公头端内置五根圆柱形插针，插针采用导电性能优异的金属材质，外部做镀层处理提升抗氧化与耐磨性能，母头端对应设置五个插孔，对插后插针与插孔紧密贴合，降低接触电阻避免接头发热；接头的绝缘基座采用高强度绝缘工程塑料制作，能够将各导电插针完全隔离，避免极间短路问题，同时具备足够的结构强度，承受对插时的挤压力不会出现开裂变形。接头外壳设置有外螺纹结构，公母对插完成后可通过配套的螺帽旋紧锁定，防止设备运行过程中振动导致接头松脱，外壳的棱角做了倒角处理，避免安装过程中划伤操作人员或线缆表皮。设计过程中充分考虑了实际装配的便利性，法兰盘的安装孔做了沉台设计，螺栓锁紧后螺头不会突出法兰表面，保证安装后接头与设备表面贴合平整；插针与插孔的对位做了防呆设计，公母头只有在对应角度下才能完成对插，避免强行错插导致插针弯折损坏。整体结构紧凑，安装占用空间小，既可以用于设备内部的模块间电路连接，也可以用于设备外部的线缆对接，适配多组低压控制信号与小功率电源回路的同步传输需求，接头的插拔手感顺畅，锁紧结构操作简单，日常维护时无需专用工具即可完成接头的插拔操作，绝缘部分的材质耐温范围覆盖常规工业场景的环境温度，不会因常规工况下的温度变化出现材质脆化、变形问题，能够长期保持稳定的连接性能。
