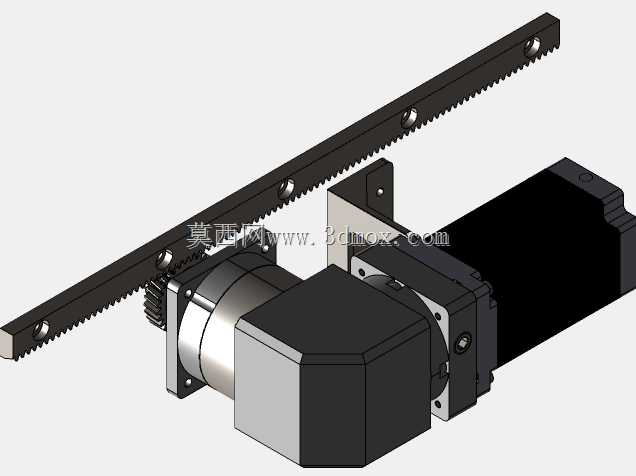

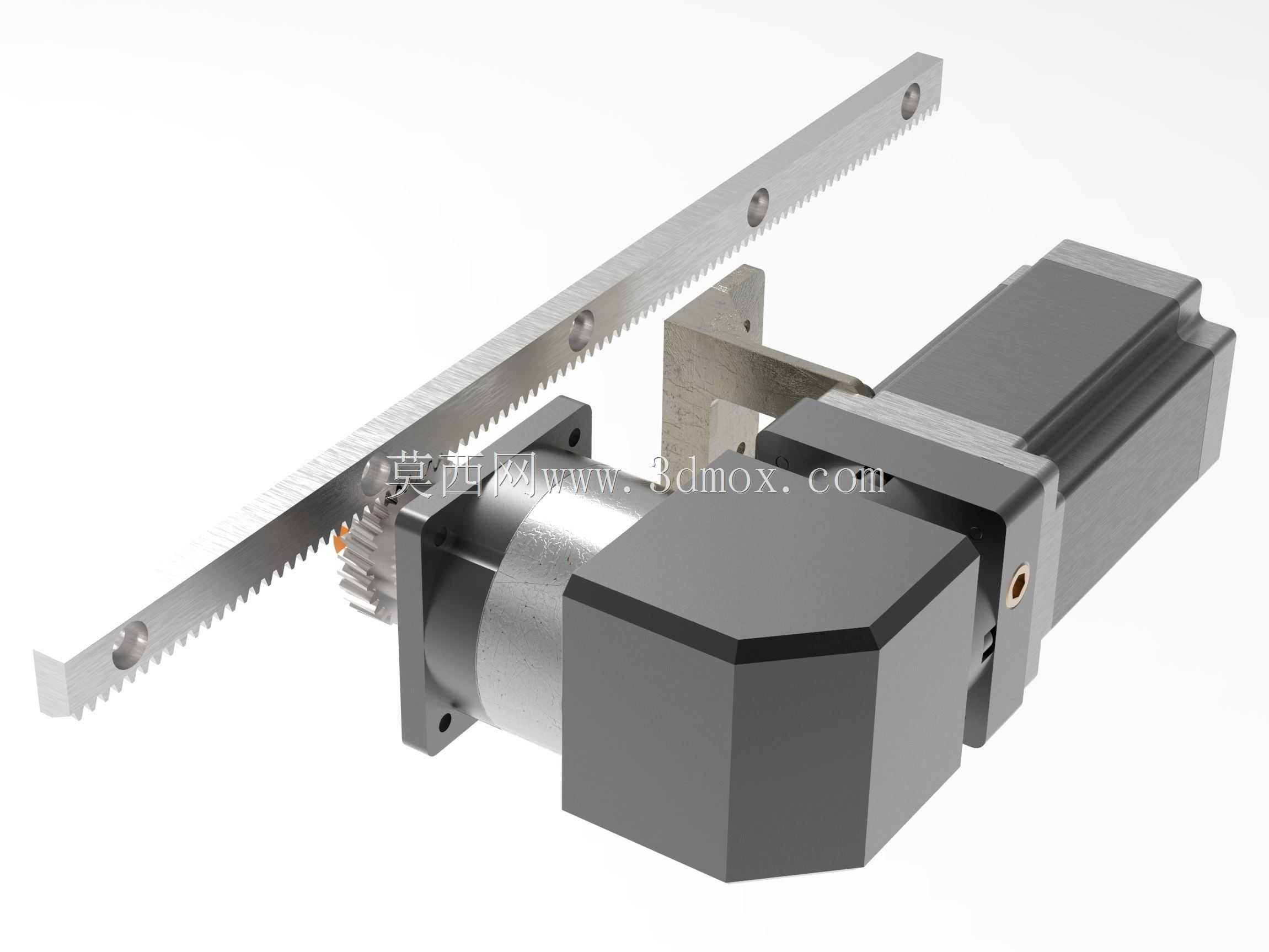

高精度螺旋齿条与小齿轮啮合传动结构

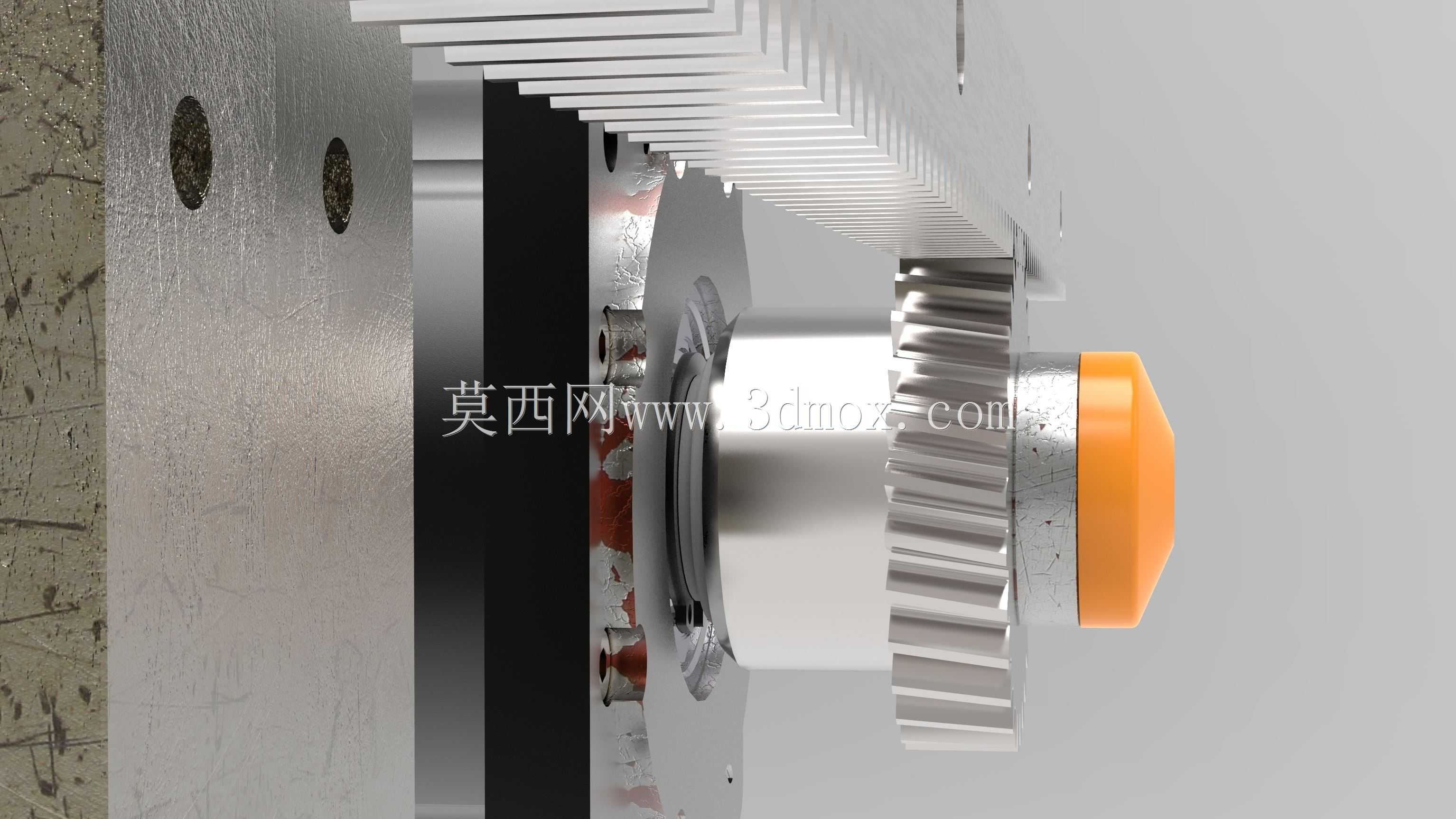

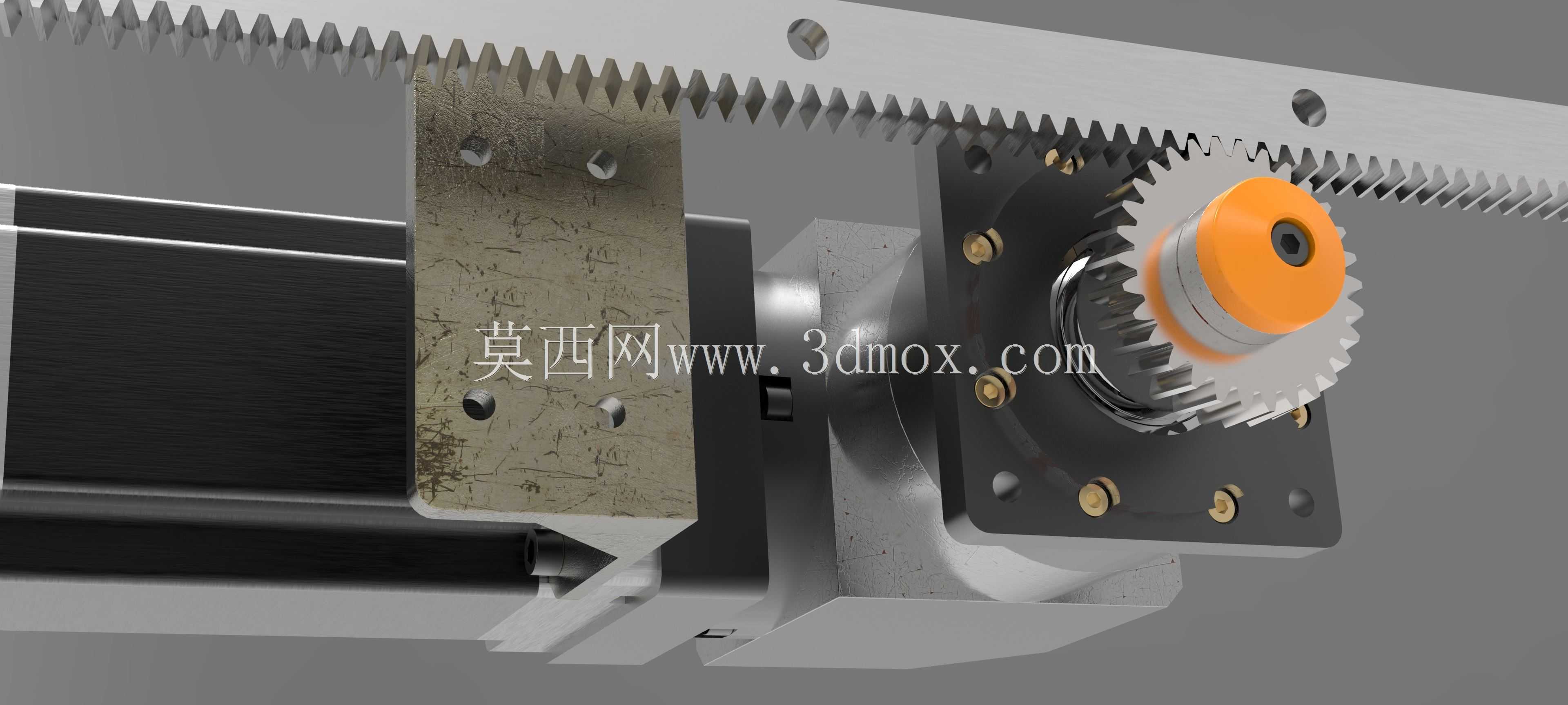

这套螺旋齿条与小齿轮啮合的传动结构，是直线往复运动场景中极为常用的动力转换单元，广泛应用在数控机床进给轴、自动化生产线移栽滑台、精密检测设备位移平台、工业机器人第七轴行走轨道等需要精准直线位移的工业场景中，承担着将伺服电机输出的旋转运动平稳转换为高精度直线运动的核心作用，相比普通直齿条传动，螺旋齿的啮合形式能大幅降低传动过程中的齿间冲击与运行噪音，提升重载工况下的传动平稳性。从实际功能特性来看，该传动结构采用斜齿螺旋啮合设计，齿条与小齿轮的重合度远高于直齿传动，多齿同时啮合的状态能有效分散单齿承受的载荷，既可以传递更大的输出扭矩，也能在高速往复运动时避免直齿传动常见的啮合间隙突变问题，让传动过程的速度波动控制在极小范围内，适配需要高速启停、精准定位的位移工况。在设计思路上，这套结构充分考虑了实际安装的适配性：小齿轮采用带安装法兰的座式支撑结构，法兰端预留了均匀分布的紧固件安装孔位，可直接与伺服电机、减速机的输出端进行同轴对接，无需额外设计复杂的转接支架；齿轮端的轴向定位采用台阶式轴肩配合锁紧件的结构，能承受传动过程中产生的轴向分力，避免齿轮运行时出现轴向窜动影响啮合精度。齿条部分采用标准安装基准面设计，背部为平整的定位贴合面，可直接固定在设备的安装基座或者线性导轨的侧边，安装时只需保证齿条基准面与导轨运行方向的平行度，即可快速完成啮合间隙的调整，大幅降低现场装配的调试难度。从安装边界来看，小齿轮组件的径向尺寸紧凑，法兰安装面的孔位适配常规规格的伺服电机输出端安装尺寸，不会占用过多的设备横向安装空间；齿条的截面尺寸适配常规重载线性滑台的安装空间，可根据设备的实际行程长度进行多段拼接，拼接处通过定位销保证齿距的连续性，满足不同行程长度的设备设计需求。整套结构的啮合间隙可通过调整齿轮与齿条的中心距进行微调，既可以根据工况需求选择无间隙的预紧啮合状态，适配高精度定位场景，也可以保留微小间隙适配高速轻载的长行程运行场景，灵活适配不同行业的设备传动需求。
