NEMA34步进电机用螺旋式挠性联轴器

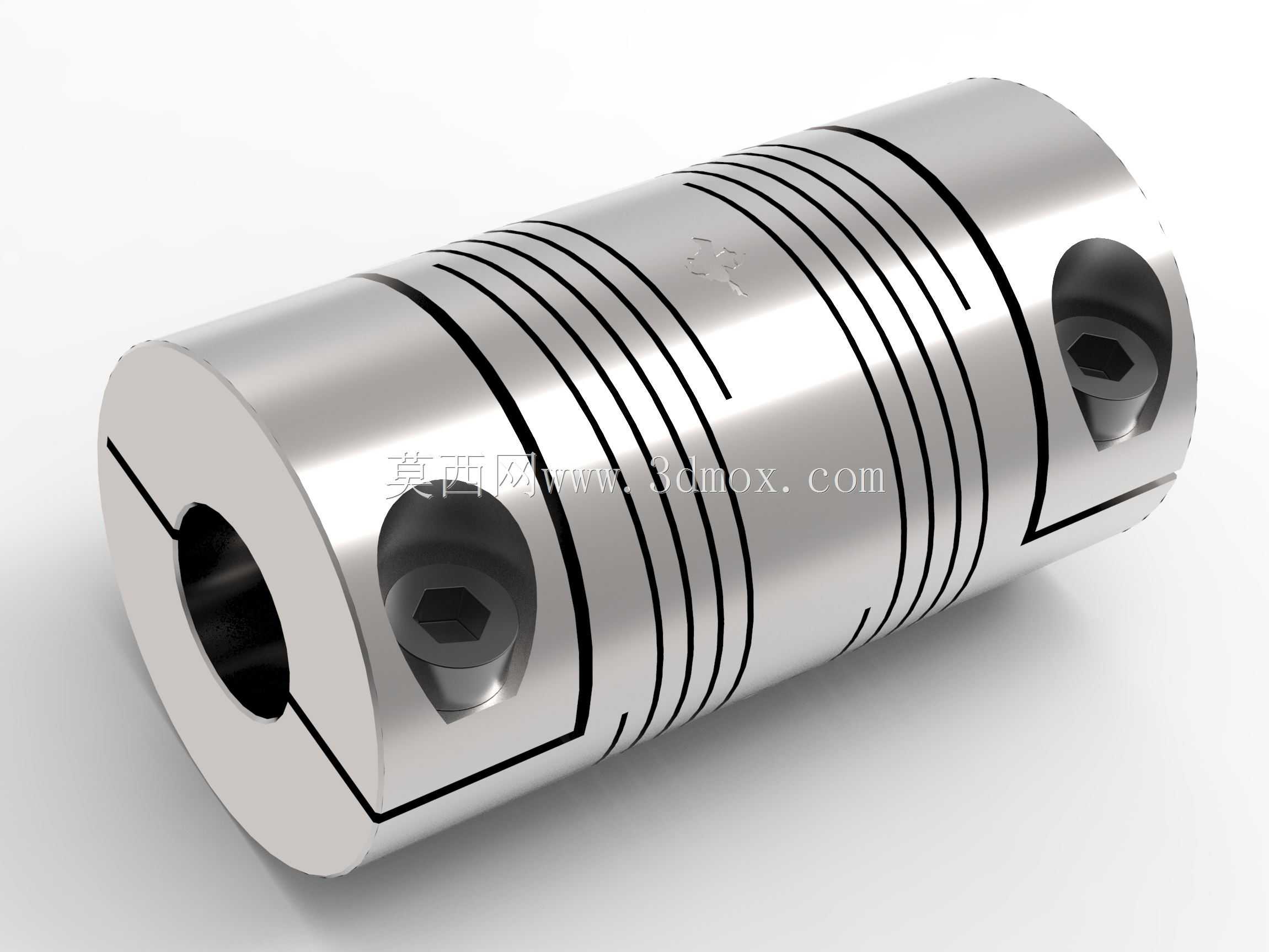

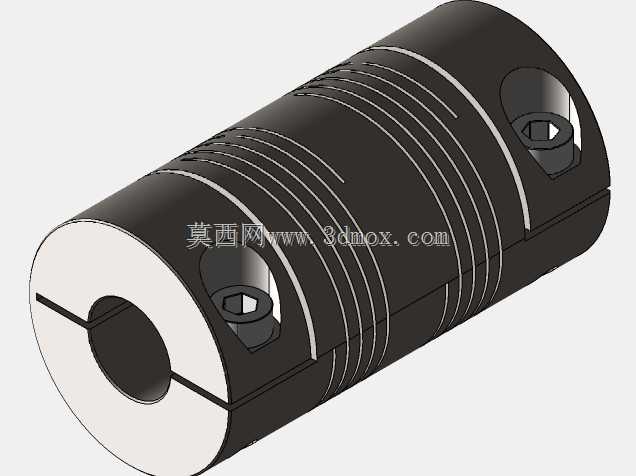

这款螺旋式挠性联轴器主要适配NEMA34规格步进电机的传动连接场景，广泛应用于数控进给机构、自动化输送模组、3D打印运动轴、小型精密检测设备的传动链路中，核心作用是实现主动轴与从动轴之间的扭矩传递，同时补偿两轴安装过程中产生的径向偏差、角向偏差与轴向窜动，避免刚性连接带来的轴系憋劲、轴承额外负载、电机运行异响等问题，保障传动系统的运行稳定性与使用寿命。产品整体采用一体式金属坯料加工成型，主体为圆柱型结构，表面通过平行螺旋切槽形成连续的弹性变形结构，这种设计摒弃了传统拼接式联轴器的装配间隙，依靠自身切槽的弹性形变实现偏差补偿，传动过程中无背隙、回转精度高，能够精准传递步进电机的步进角位移，满足高精度定位场合的传动需求。联轴器两端采用夹紧式安装结构，对应轴孔位置配置内六角紧定螺钉，安装时将两端轴孔分别套入电机输出轴与从动负载轴，拧紧紧定螺钉即可实现抱紧固定，无需额外的键连接结构，安装便捷且对轴表面无损伤，适配常见的NEMA34步进电机输出轴径范围，整体外径与长度尺寸经过匹配设计，不会超出NEMA34电机的安装边界，也不会与周边的安装支架、传感器等部件产生干涉。设计过程中重点平衡了扭转刚度与挠性补偿能力的关系，螺旋槽的槽宽、圈数经过反复校核，既保证足够的扭转刚度以传递步进电机的额定输出扭矩，避免高速启停时出现传动滞后，又预留了合适的弹性变形量，能够吸收两轴不对中带来的附加应力，同时一体式结构没有易损的弹性胶体、膜片等部件，金属材质本体具备良好的耐磨性与抗疲劳性能，可在常规工业环境下长期免维护运行，适配正反转频繁、启停快速的步进电机工作特性，有效降低传动系统的装配精度要求，减少现场安装调试的工作量，提升整套运动机构的运行可靠性。
