施耐德导轨式安全继电器精细三维建模

这款安全继电器主要面向工业自动化控制场景设计，广泛应用在自动化生产线、机床设备、包装机械、起重输送设备等存在安全风险的工业场景中，作为安全回路的核心控制元件，它承担着监测安全输入信号、可靠切断危险动力回路的核心作用，能够在设备出现急停触发、安全门开启、光幕被遮挡等异常状态时，快速输出断开信号，切断设备的动力输出，避免机械伤害、设备误动作等安全事故发生，是工业设备安全功能实现不可或缺的核心低压控制元件。

从功能特性来看，这款安全继电器具备多组安全常开输出与辅助常闭触点，支持双通道安全输入监测，具备触点熔焊检测、回路故障自诊断能力，相比普通中间继电器，它的触点结构采用强制导向设计，能够避免触点熔焊导致的安全回路失效，满足工业安全等级的相关要求，可实现急停控制、安全门监控、安全光幕信号处理、双手控制回路安全监测等多种安全功能，适配绝大多数工业设备的安全回路搭建需求。

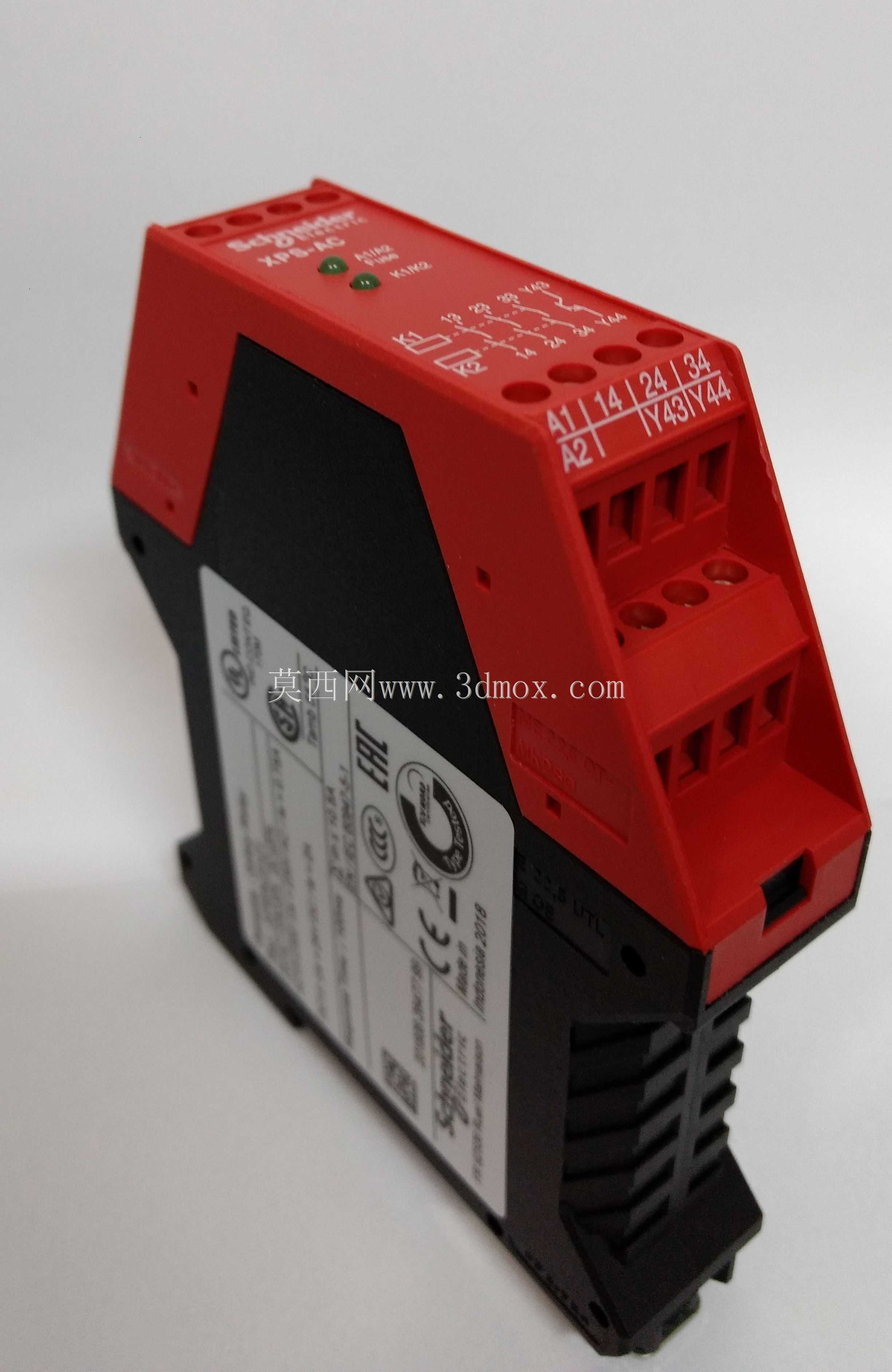

在产品设计思路上，建模过程完全还原实物的结构逻辑，外壳采用红黑撞色的工业设计风格，红色部分为阻燃PA66材质的上盖与接线端区域，黑色部分为底座与散热结构区域，正面清晰还原了端子标识、功能标注、认证标识的位置与排版，侧面的标签区域完整还原了产品参数标识、认证标志的布局，顶部的状态指示灯位置、接线端子的孔位结构、底部的导轨卡扣结构都按照实物比例精准还原。接线端子采用螺钉压接式结构，端子旁清晰刻印A1、A2电源端子标识，14、24、34等常开触点标识，Y43、Y44等辅助触点标识，完全匹配实际接线的标识逻辑，方便工程人员对照进行回路设计。

外形尺寸与安装边界方面，这款继电器采用标准DIN导轨安装结构，整体宽度适配35mm标准工业导轨的安装尺寸，整体造型为长方体结构，边角做了圆弧过渡处理，避免安装过程中划伤操作人员，底部的导轨卡扣采用弹性卡扣设计，建模时还原了卡扣的活动结构空间，安装时可直接卡接在标准导轨上，无需额外打孔固定。接线端的接线孔深度、螺钉位置都按照实物尺寸还原，预留了足够的接线操作空间，侧面的散热槽结构按照实物的格栅间距、深度建模，还原了产品的散热结构设计，整体模型的安装孔位、外接空间、相邻元件安装间距都符合低压电气柜的安装规范，可直接用于电气柜布局仿真、设备三维布线、工业数字孪生场景搭建等用途，能够精准还原设备在实际柜内的安装状态，帮助工程人员提前校验安装空间、布线走向，避免实际装配过程中出现干涉、空间不足等问题。
