费斯托紧凑型气动执行气缸结构设计

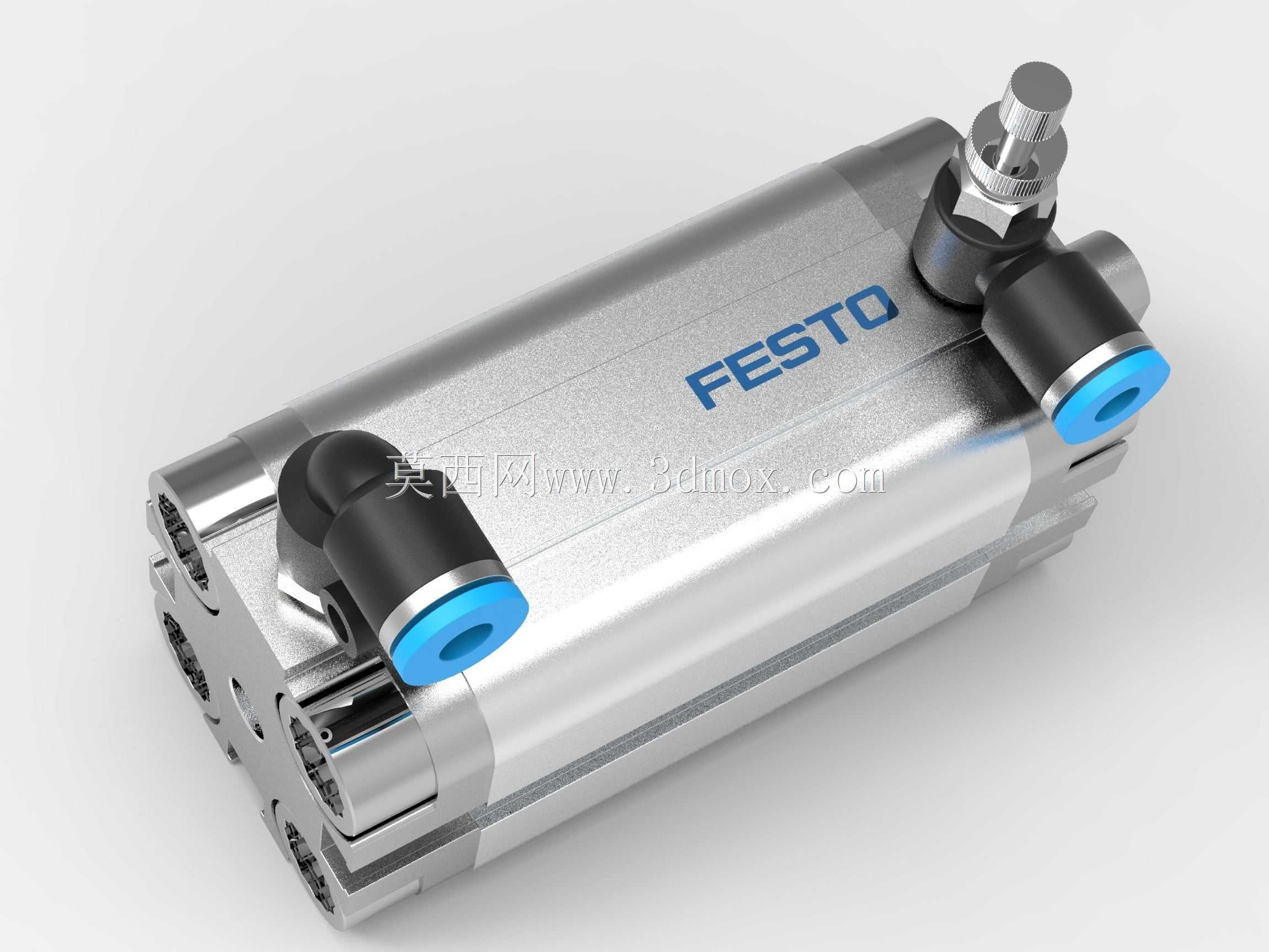

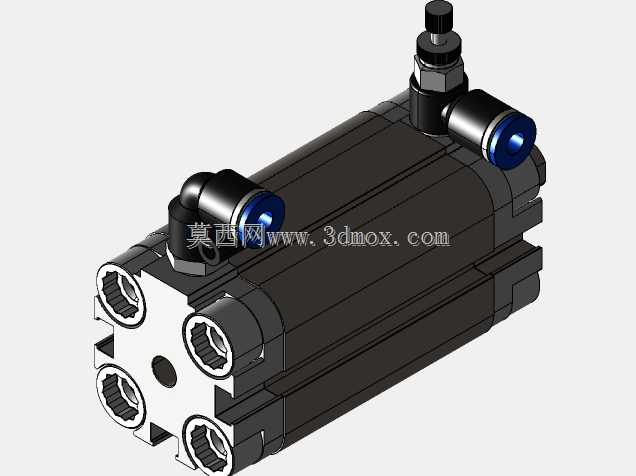

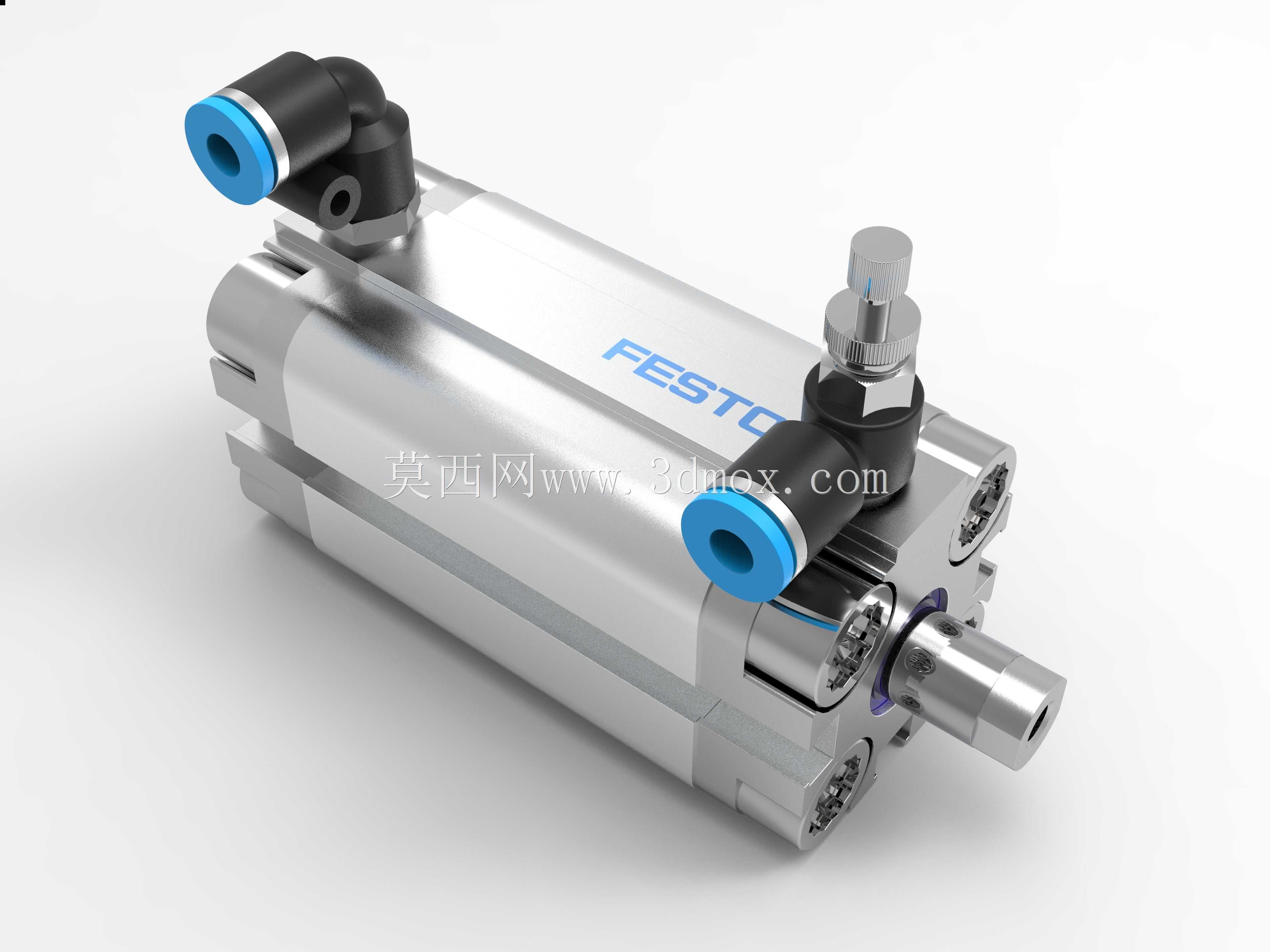

这款紧凑型气动执行元件，是气动控制系统中核心的直线动力输出部件，广泛应用在轻工包装、电子装配、自动化流水线、小型工装夹具等对安装空间有严格限制的工业场景中，能够在压缩空气的驱动下完成精准的直线往复动作，实现工件的推压、夹紧、顶升、移位等常规作业需求，相比传统长行程标准气缸，其紧凑的缸体结构能够大幅缩减设备内部的安装占用空间，适配狭小布局的自动化设备设计需求。从功能特性来看，这款气缸采用了一体化的端盖与缸筒滚压连接结构，缸体本身采用硬质阳极氧化铝合金材质，既保证了整体结构的轻量化，又具备足够的结构强度与耐磨性能，缸筒内壁经过精密珩磨处理，表面粗糙度控制在极低水平，能够有效降低活塞运行过程中的摩擦阻力，减少运行卡顿与内泄漏问题，提升气缸的动作响应速度与使用寿命。缸体两端集成了可调式缓冲节流结构，能够在活塞运行到行程端点前对排气流量进行节流控制，平缓降低活塞的运行速度，避免活塞硬撞击端盖产生噪音与结构损伤，同时气缸的进气接口采用了快插式直角接头设计，能够直接适配常规外径的气动软管，无需额外转换接头即可完成气路连接，接头内置的密封结构与卡簧锁紧机构，能够保证气路连接的密封性与抗拉脱能力，在常规工作气压下不会出现漏气、脱管问题。从设计思路来看，这款气缸在设计阶段充分考虑了多场景安装适配需求，缸体的多个端面都预留了标准安装孔位，既可以通过缸体端面的通孔进行法兰式安装，也可以配合附件完成脚座安装、耳轴摆动安装，能够适配不同设备的安装布局要求；活塞杆采用高强度不锈钢材质，表面经过镀硬铬抛光处理，具备优秀的防锈能力与耐磨性能，活塞杆伸出端设置了标准外螺纹接口，能够根据实际使用需求连接不同类型的负载接头，比如浮动接头、推压头、夹爪安装座等，拓展气缸的使用场景。从安装边界与尺寸设计来看，这款气缸的缸体截面为规整的方形结构，相比圆形截面气缸，在安装时不需要额外设计防转结构即可保证缸体的安装定位精度，缸体的整体轴向长度远小于同行程的标准气缸，能够在有限的设备空间内完成布置，同时气缸的所有外接气路接口都设置在缸体的侧端面，不会额外占用轴向安装空间，进一步压缩了安装所需的空间尺寸，适配紧凑布局的自动化设备设计需求。在实际使用过程中，这款气缸能够在常规的工业气动系统压力范围内稳定工作，输出足够的推拉力满足常规小型作业负载的需求，活塞的运行平稳性优秀，在低速运行时不会出现爬行问题，能够满足对动作平稳性有一定要求的装配作业场景，同时整体结构的密封件采用耐磨损的聚氨酯材质，能够在常规工业环境下长期稳定工作，减少日常维护更换密封件的频次，降低设备的运维成本。
