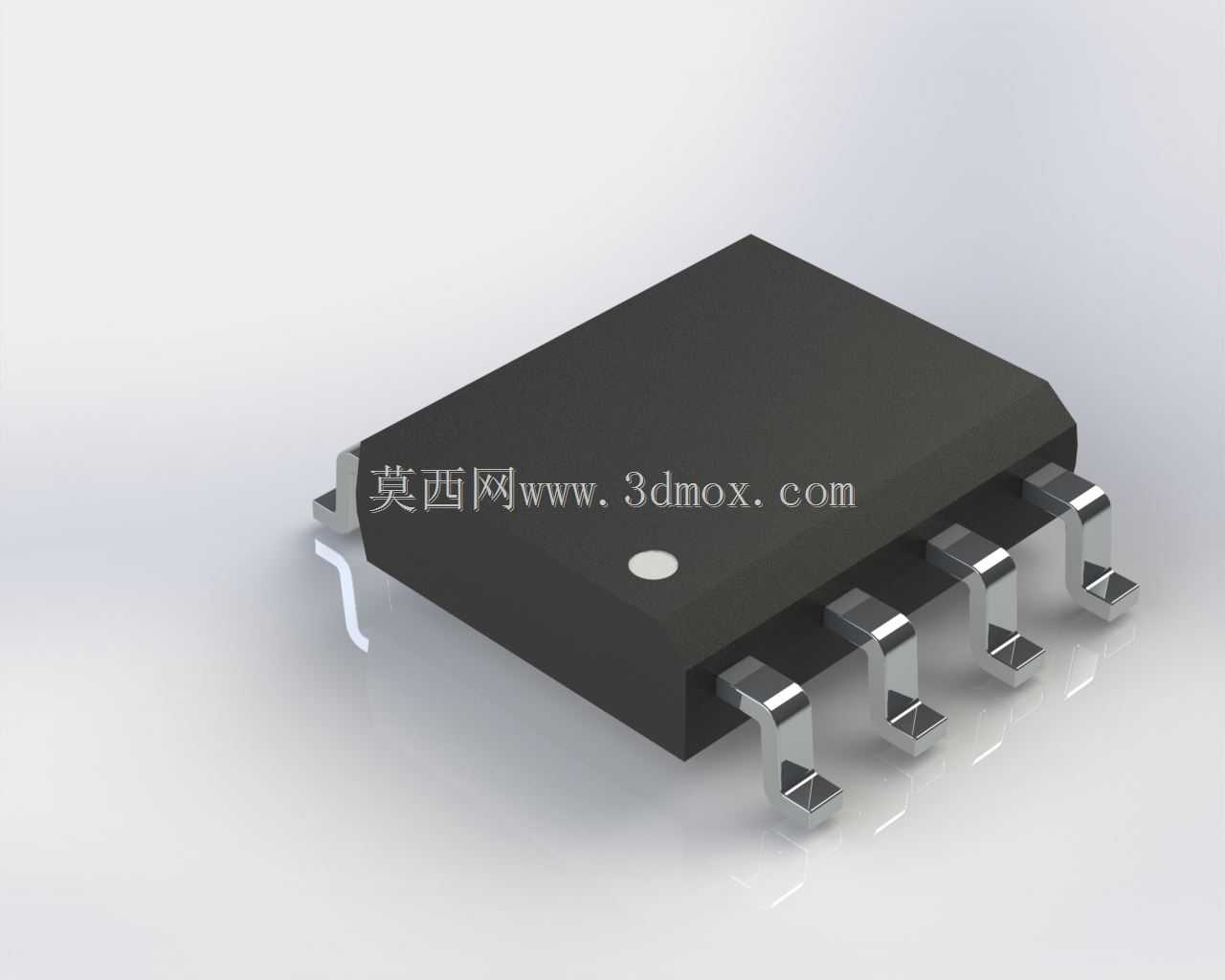

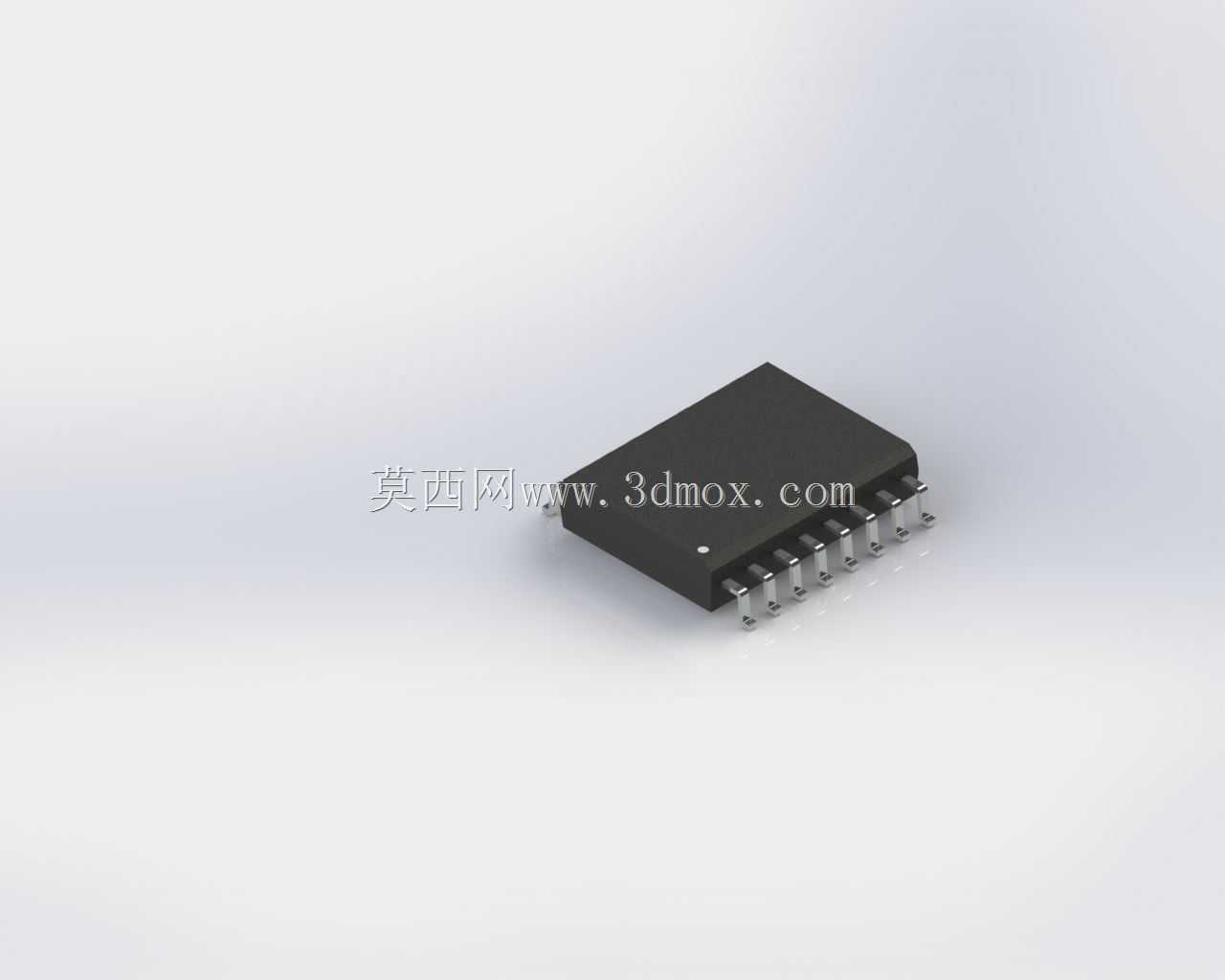

多规格SOIC贴片封装电子元件三维结构

项目分类:3D模型 发布时间:2021-05-20 ID:177510
  • 多规格SOIC贴片封装电子元件三维结构
  • 多规格SOIC贴片封装电子元件三维结构
  • 多规格SOIC贴片封装电子元件三维结构
  • 多规格SOIC贴片封装电子元件三维结构
  • 多规格SOIC贴片封装电子元件三维结构
  • 多规格SOIC贴片封装电子元件三维结构
  • 多规格SOIC贴片封装电子元件三维结构
  • 多规格SOIC贴片封装电子元件三维结构
  • 多规格SOIC贴片封装电子元件三维结构
  • 多规格SOIC贴片封装电子元件三维结构

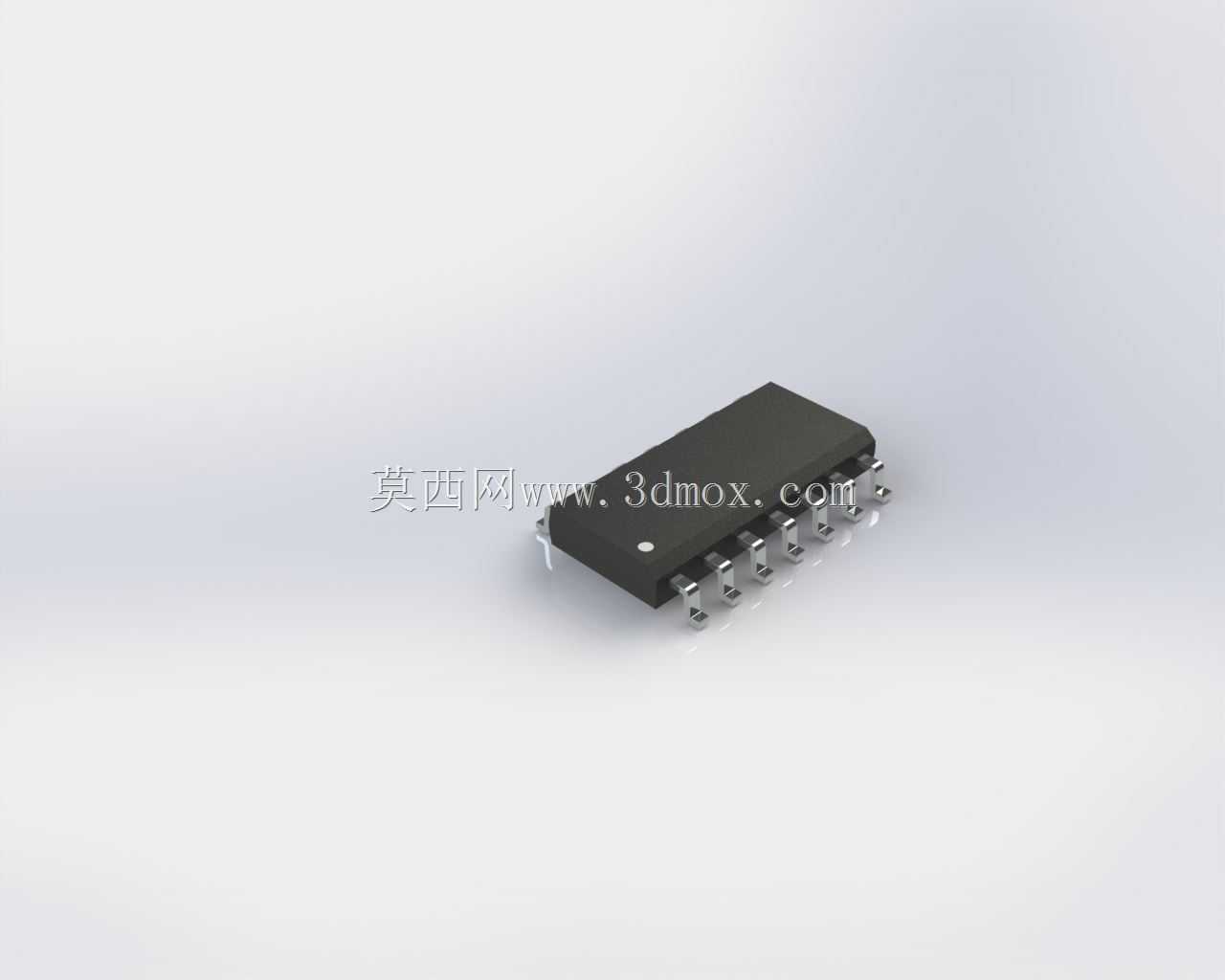

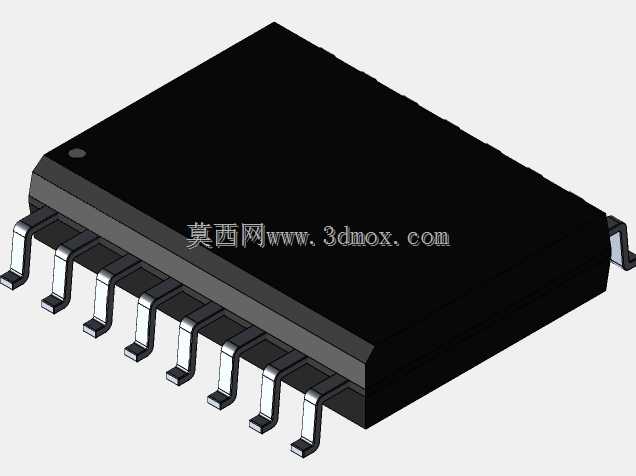

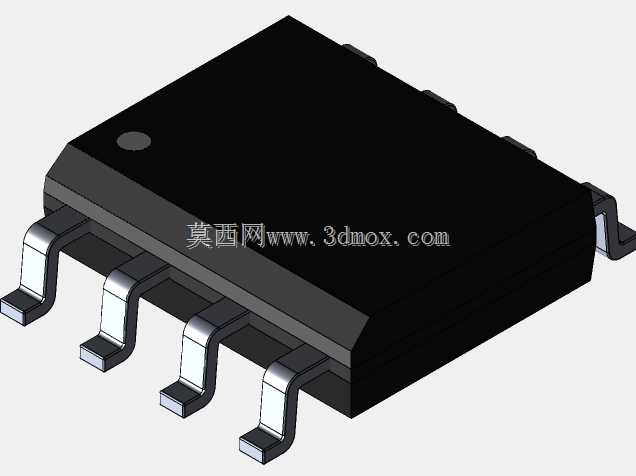

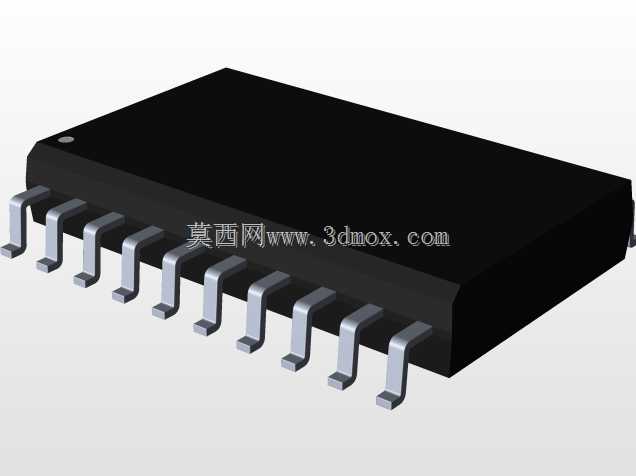

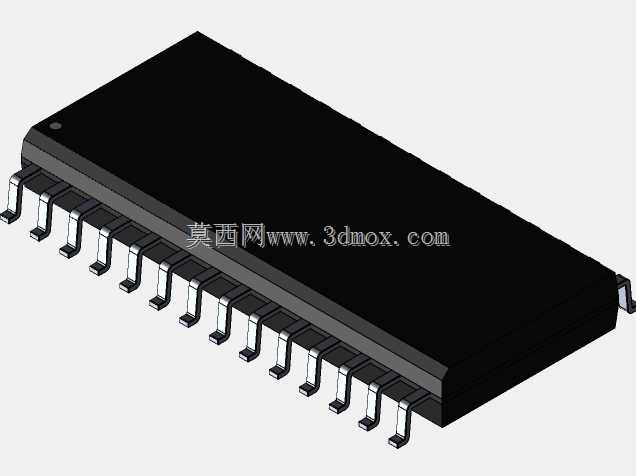

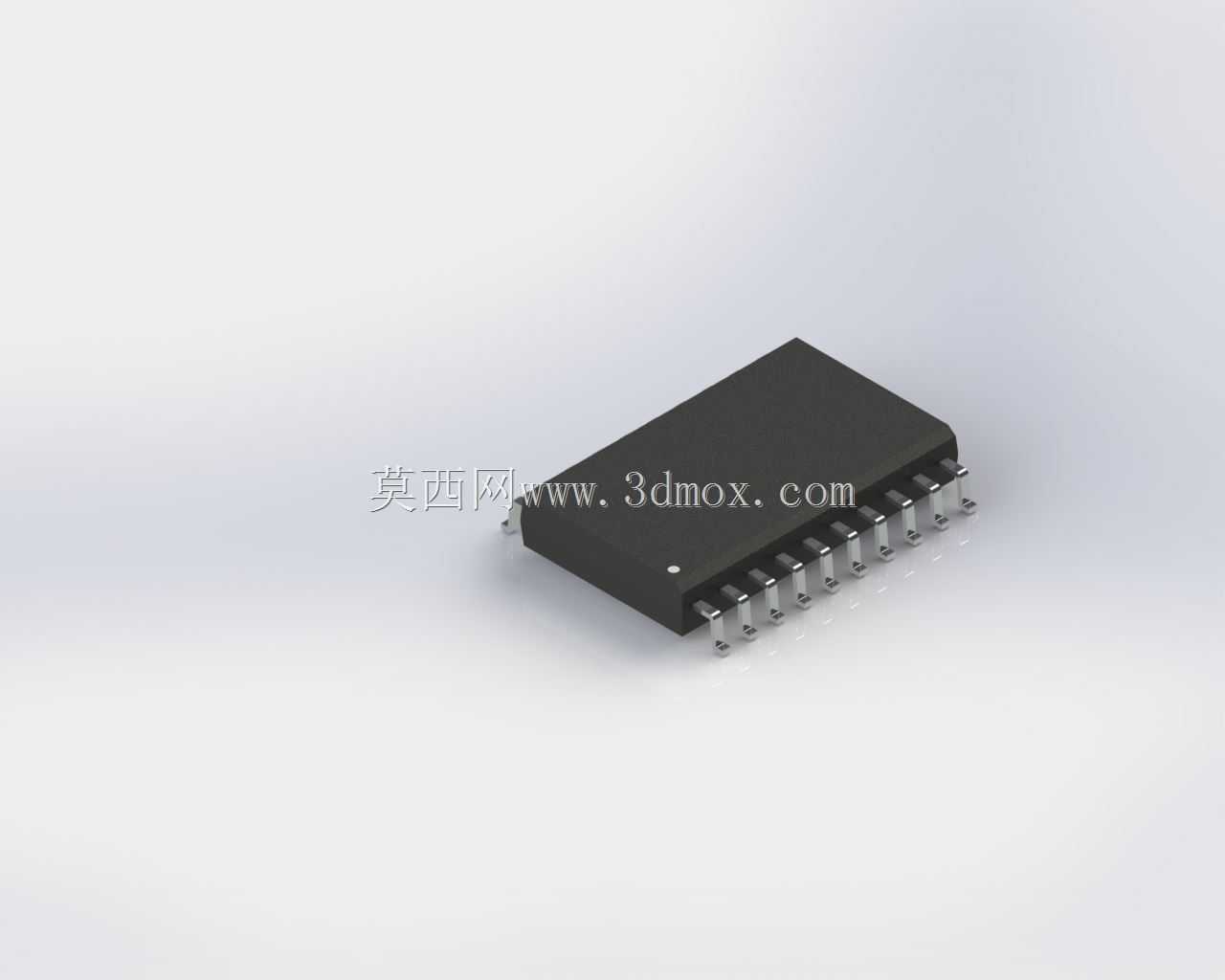

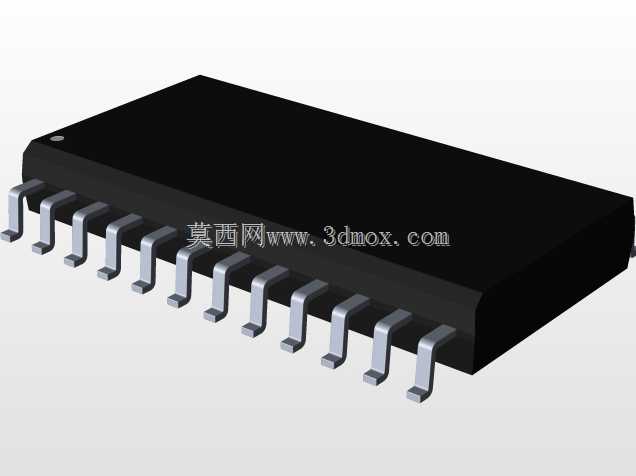

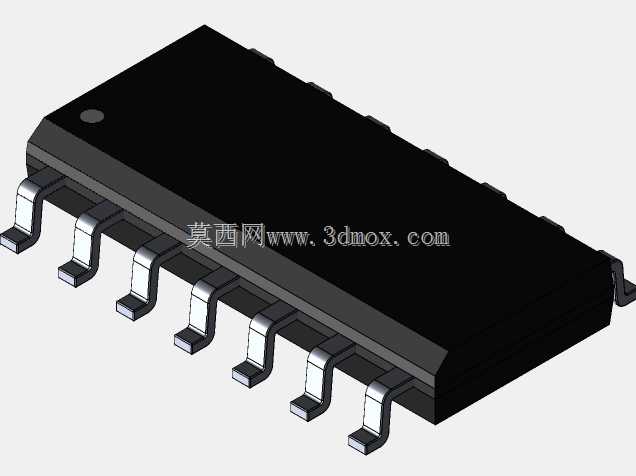

在消费电子、工业控制、汽车电子、通信设备等各类电路板组装场景中,SOIC小外形集成电路贴片封装是表面贴装工艺里应用极为广泛的半导体承载结构,这类封装器件直接决定了板级电路的集成密度、焊接可靠性与长期运行稳定性,是电子硬件设计与生产环节中不可或缺的基础元器件结构。本次呈现的系列SOIC封装结构,覆盖了不同引脚数、不同本体宽度的主流规格,能够适配从8引脚到28引脚的各类中小规模集成电路、接口芯片、电源管理芯片、逻辑运算芯片的封装需求,完全匹配当前主流SMT表面贴装生产线的加工公差要求。从设计思路来看,该系列封装严格遵循表面贴装器件的通用设计逻辑,本体采用黑色环氧塑封材质成型,既能够为内部的半导体裸片提供足够的机械防护、绝缘隔离与防潮保护,也能在回流焊过程中耐受高温冲击,避免封装本体出现形变、开裂等不良问题。引脚采用鸥翼型成型设计,这种结构一方面能够在焊接时让焊锡沿着引脚爬附形成饱满的焊点,方便生产环节的AOI光学检测识别焊接缺陷,另一方面也能在电路板受温度变化产生热胀冷缩时,通过引脚的微小形变吸收应力,避免引脚与焊盘之间出现应力断裂,提升产品的长期可靠性。从外形尺寸与安装边界来看,不同规格的封装分别对应3.9mm与7.5mm两种主流本体宽度,引脚间距统一采用1.27mm的标准SOIC节距,引脚伸出本体的长度、引脚共面度都严格控制在行业通用公差范围内,设计时充分考虑了焊盘布局的兼容性,既能够适配常规厚度的FR-4电路板安装,也能够满足柔性电路板、陶瓷基板等特殊载板的贴装要求。在实际应用中,这类封装结构可以直接用于各类电路板的布局布线参考、SMT贴装程序的仿真校验、焊接工装的定位设计,也能够用于电子产品整机结构的干涉检查,确保在结构设计阶段就能提前规避器件与壳体、散热片、接插件等周边结构的装配冲突,减少硬件开发阶段的试错成本,提升产品从设计到量产的转化效率。
