铝挤成型TO-220封装配套散热结构件

　　这类散热结构件主要面向中小功率半导体器件的被动散热场景，常见于线性稳压电源、低压功率放大电路、小功率开关电源模块、固态继电器驱动板等板载电子设备中，核心作用是将功率器件工作时产生的结热快速传导至鳍片表面，通过自然对流完成热量交换，避免器件因结温过高触发过热保护、性能衰减甚至永久性损坏。

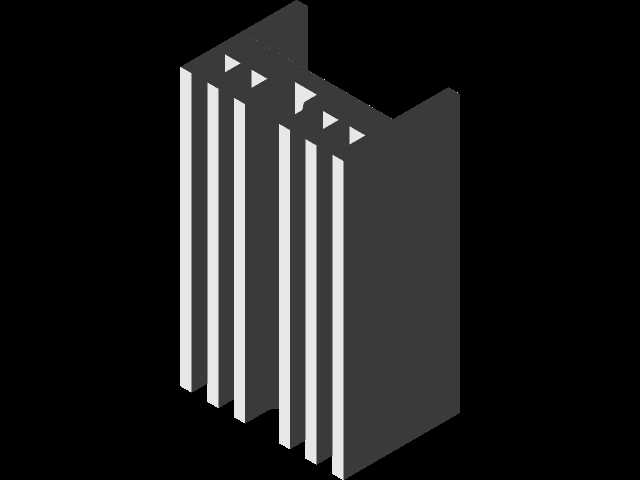

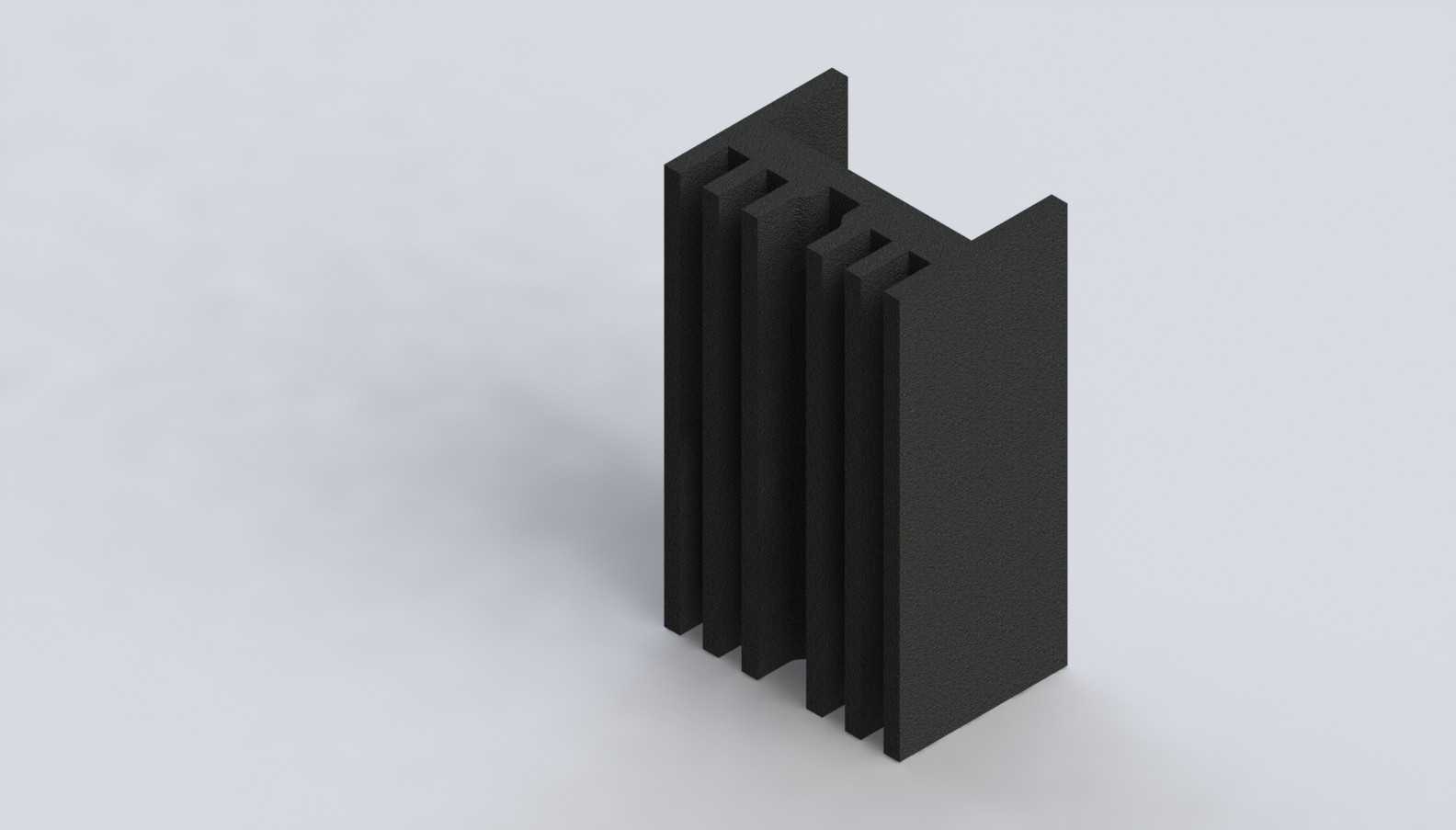

　　从结构设计来看，该散热件采用纯铝挤压一次成型工艺，整体为对称式鳍片阵列布局，中间预留的平整安装面可直接贴合TO-220封装器件的金属散热背板，安装时仅需穿过器件自带的固定孔位，用单颗M3螺丝配合绝缘垫片即可完成锁紧固定，无需额外加工定制安装位，适配绝大多数标准TO-220封装的三极管、MOS管、三端稳压器等器件。鳍片采用等间距平行排布，相邻鳍片间的流道宽度经过自然对流工况优化，既保证足够的散热接触面积，又不会因鳍片间距过小导致空气流通阻力升高，在无强制风冷的密闭或半密闭设备壳体内也能维持稳定的散热效率。

　　安装边界方面，该散热件的整体高度控制在常规板载器件的安全限高范围内，不会与周边的电解电容、接插件等 taller 元件产生空间干涉，底部平整面可直接贴装在PCB板预留的散热区域，也可根据布线需求悬空固定在器件引脚侧，安装方式灵活。鳍片边缘做了微小的倒角处理，避免生产装配过程中划伤操作人员手指或损坏周边导线绝缘层，两侧的垂直挡边既可以作为结构加强筋提升整体型材的抗形变能力，也能在一定程度上引导空气沿鳍片长度方向流动，减少紊流带来的散热效率损失。

　　实际选型应用中，这类散热件可适配1-5W耗散功率的TO-220封装器件，在环境温度40摄氏度的常规工况下，可将器件结温控制在85摄氏度的安全工作区间内，无需额外加装风扇即可满足消费类电子、工业控制板卡、小型电源适配器等产品的散热需求。铝挤成型的工艺本身也具备成本可控、批量一致性好的特点，型材成型后仅需按固定长度裁切即可完成成品加工，无需后续铣削、钻孔等二次工序，适合大批量生产配套。建模过程中需要重点关注安装孔位的中心距与TO-220封装的标准尺寸匹配，鳍片的壁厚均匀性控制，避免因壁厚差异导致挤压成型时出现变形、缺料等问题，同时安装面的平面度需要控制在合理范围内，保证与器件散热面的充分接触，降低接触热阻。
