全规格PCIe扩展卡外形结构设计方案

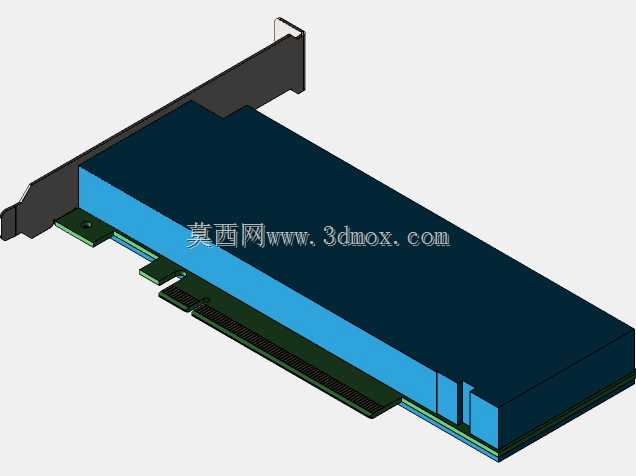

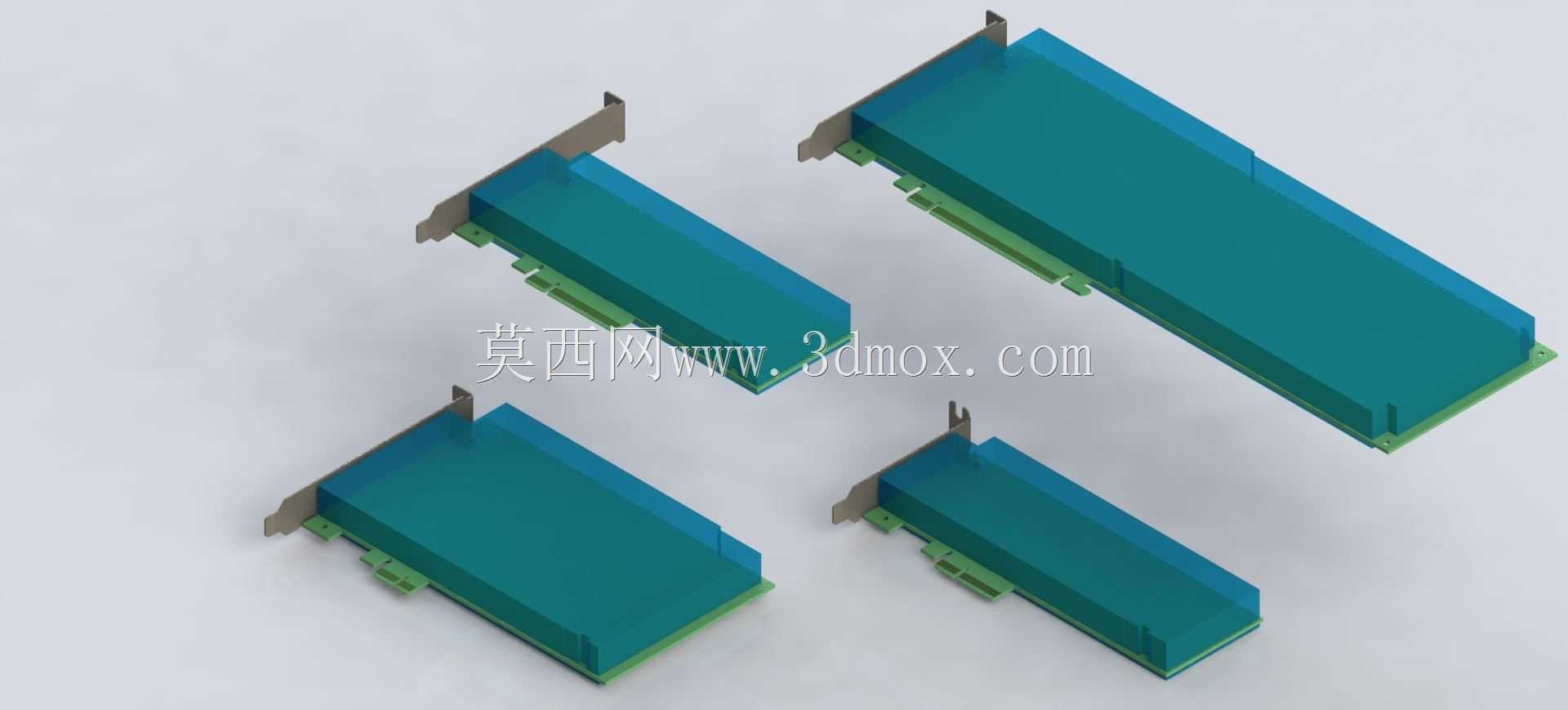

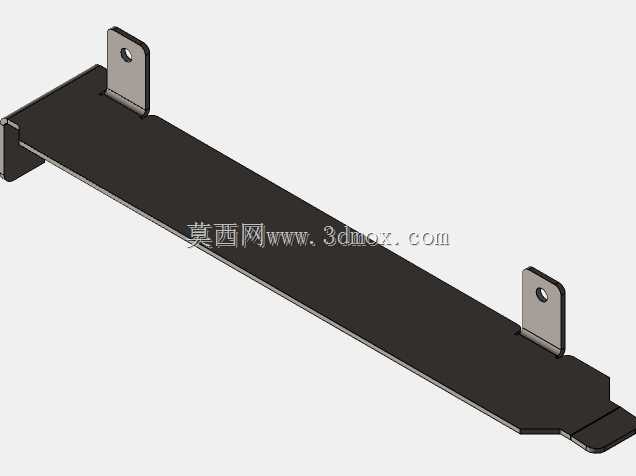

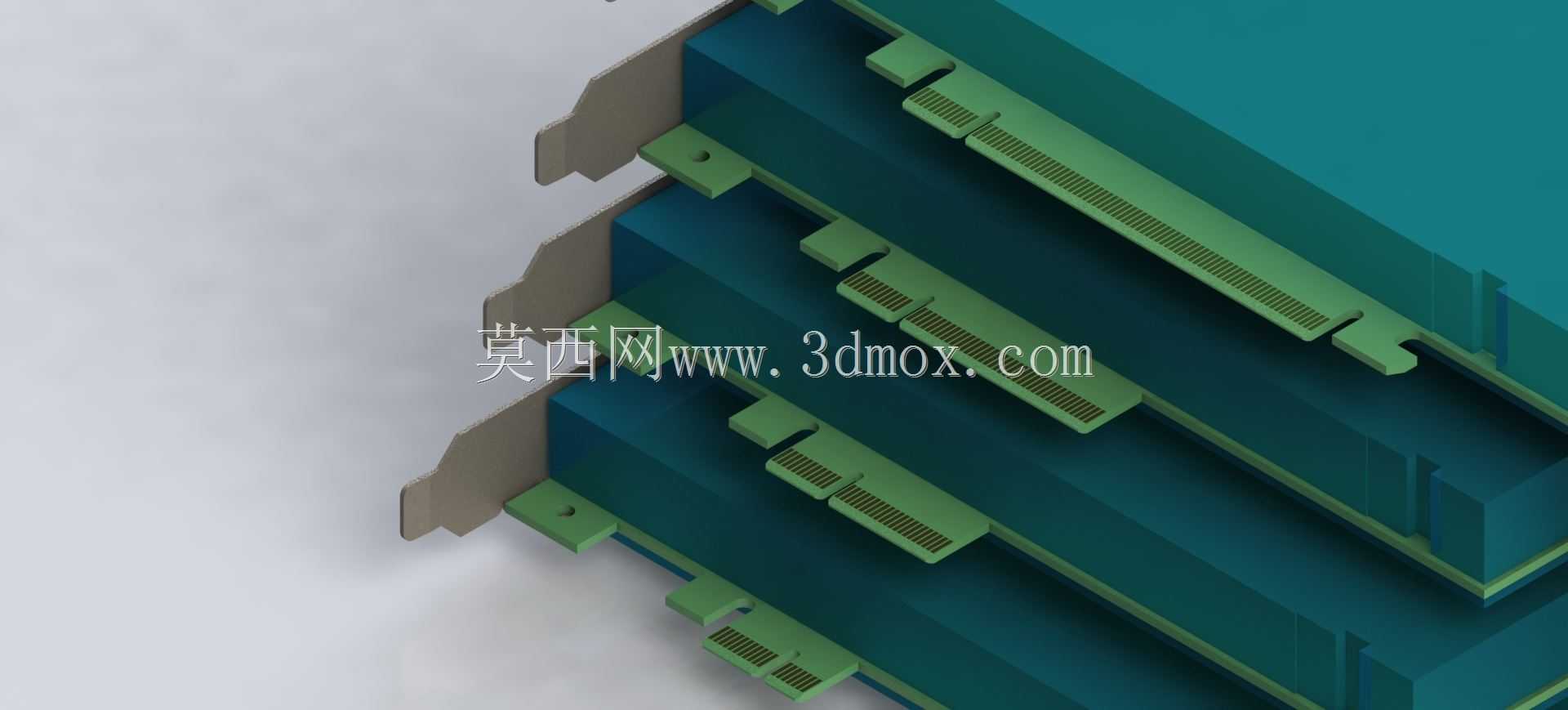

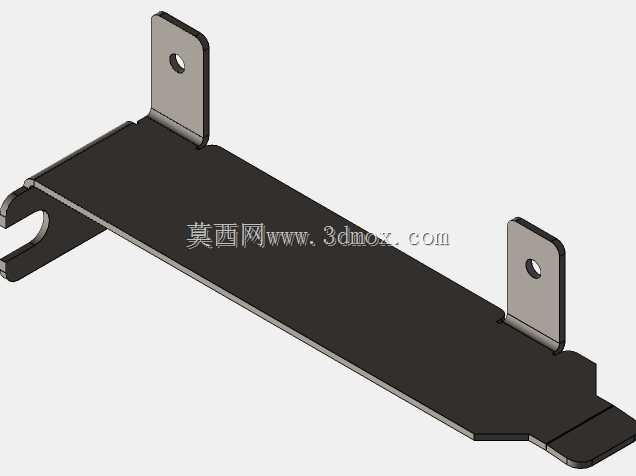

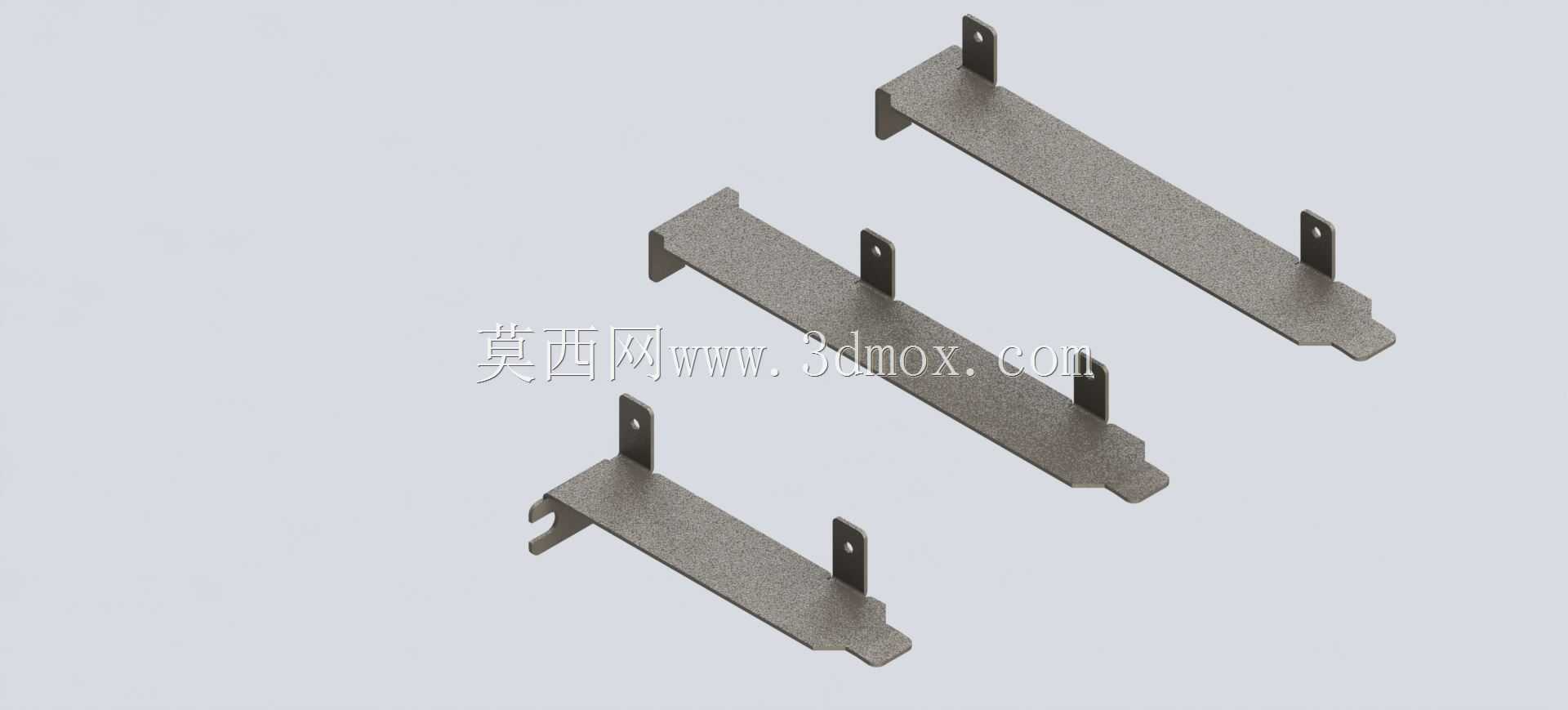

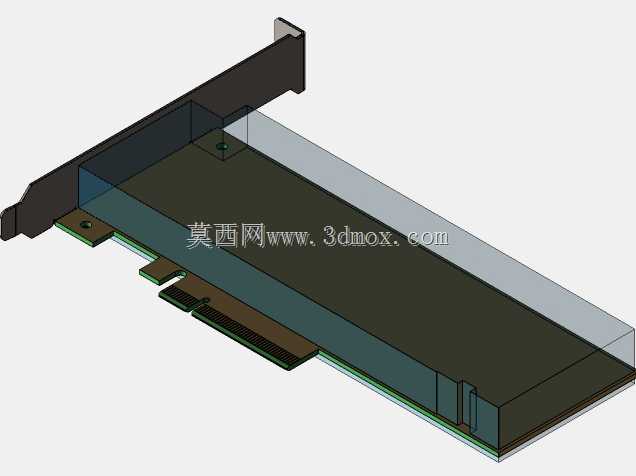

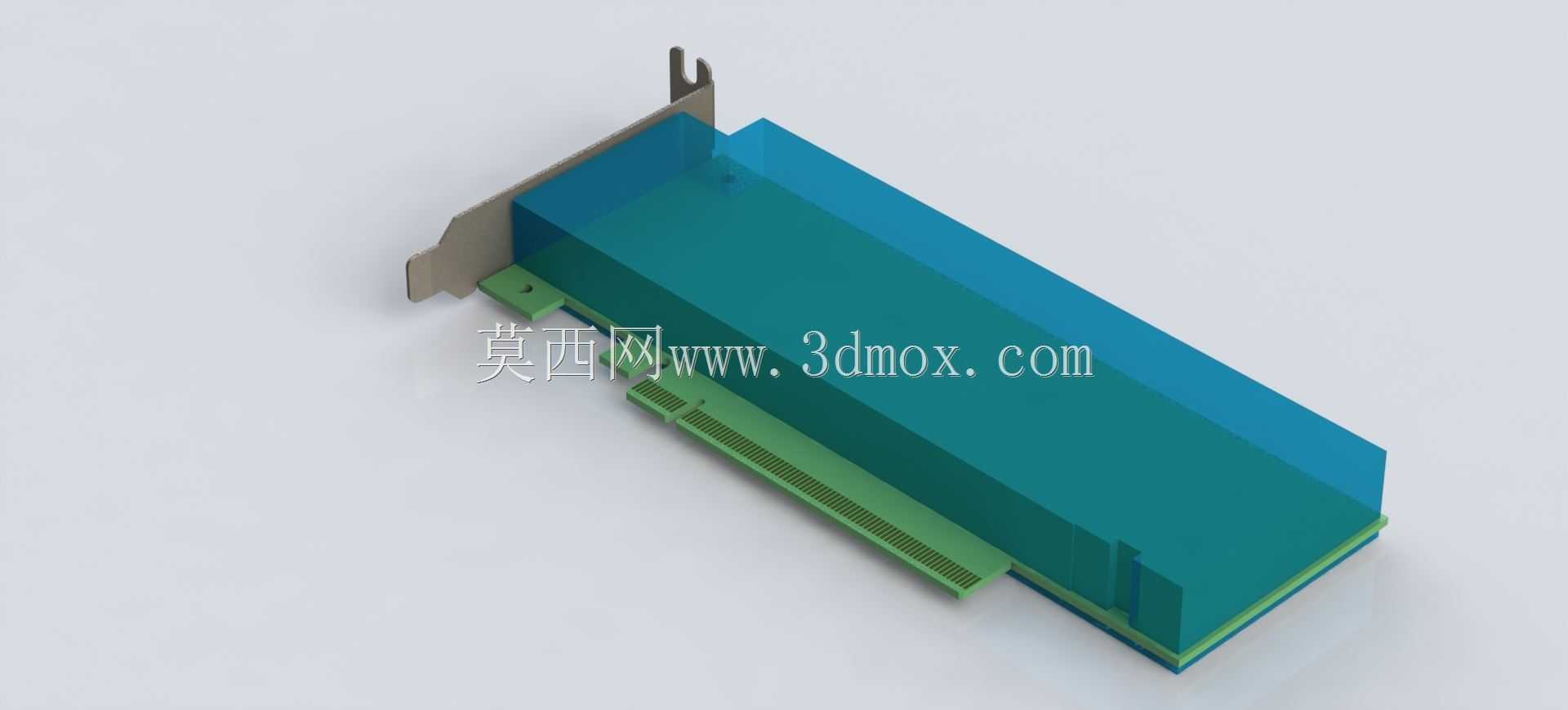

在计算机硬件配套与工业工控设备搭建领域，PCI Express扩展卡是实现主板功能拓展的核心载体，覆盖消费级台式机、工业控制主机、服务器存储设备等多类应用场景，可搭载显卡、采集卡、网卡、存储扩展卡等不同功能模块，是实现主机外设连接、功能升级、算力拓展的关键硬件部件。本次设计的全系列PCIe卡结构模型，严格遵循PCIe正式规范定义的全外形尺寸兼容要求，覆盖不同长度规格的板卡外形，完整还原了板卡支架、金手指接口区域、板身主体、组件排布区域以及安装禁止区域的全部边界，能够为各类PCIe功能卡的结构设计、机箱适配验证、安装空间校核提供精准的三维参照。从实际应用角度出发，不同功能的PCIe卡往往会搭配不同规格的散热模块，部分高性能板卡的散热结构会超出常规板卡的基础轮廓，本次设计在严格遵循规范安装边界的基础上，预留了散热组件的排布空间，还原了实际应用中板卡带散热结构的真实外形状态，能够帮助结构工程师在机箱布局设计阶段，精准校核板卡与机箱内部其他部件的间隙，避免出现安装干涉、散热空间不足等问题。设计过程中，首先以PCIe规范的安装基准为核心，确定金手指与主板PCIe插槽的配合位置，再以此为基准延伸板身的长度、宽度尺寸，对应不同规格的板卡长度设置对应的挡板安装孔位、固定支架结构，确保板卡安装后与机箱挡板位完全对齐，不会出现接口错位、固定不稳的情况。同时模型明确划分了允许组件排布的区域与禁止布设元件的边界，能够为PCB布局工程师提供结构层面的约束参考，避免元件布设超出规范范围导致的安装兼容问题。针对实际应用中常见的散热结构突出问题，模型在板身上方预留了足够的散热模块空间，覆盖风冷散热片、一体式水冷头等常见散热方案的安装尺寸，还原了板卡装配完成后的真实外形轮廓，可直接用于机箱内部的风道仿真、部件干涉检查，大幅缩短硬件结构设计阶段的验证周期，减少实物打样的调整成本。在安装边界的处理上，模型精准还原了板卡金手指的插入深度、支架与机箱的贴合面位置、板身下沿与主板表面的安全间隙，确保虚拟装配状态与实际安装状态完全一致，能够适配标准ATX、MATX、ITX等不同规格的机箱安装要求，为各类PCIe功能卡的开发、整机硬件的布局设计提供可靠的三维结构支撑。
