DPAK封装适配欧姆石D型表面贴装散热结构

　　在功率电子硬件的结构设计环节，封装器件的散热配套选型直接决定整机长期运行的可靠性，这类适配DPAK（TO-252）与D2PAK（TO-263）封装的表面安装散热结构，主要面向中小功率开关电源、工业控制驱动板、车载低压供电模块这类板载功率器件密度较高的应用场景，解决塑封功率器件在密闭机壳内自然对流条件下的结温过高问题。

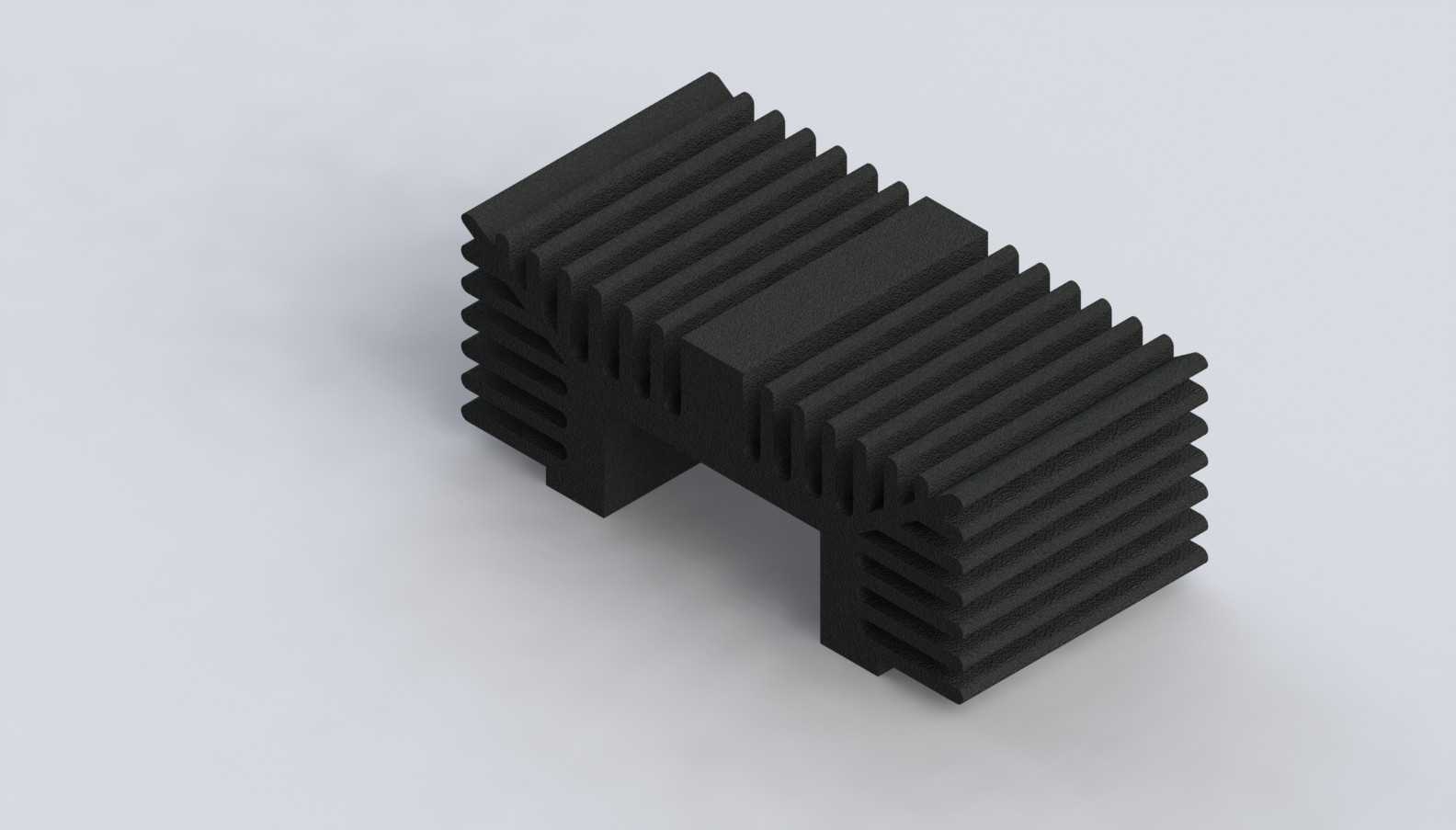

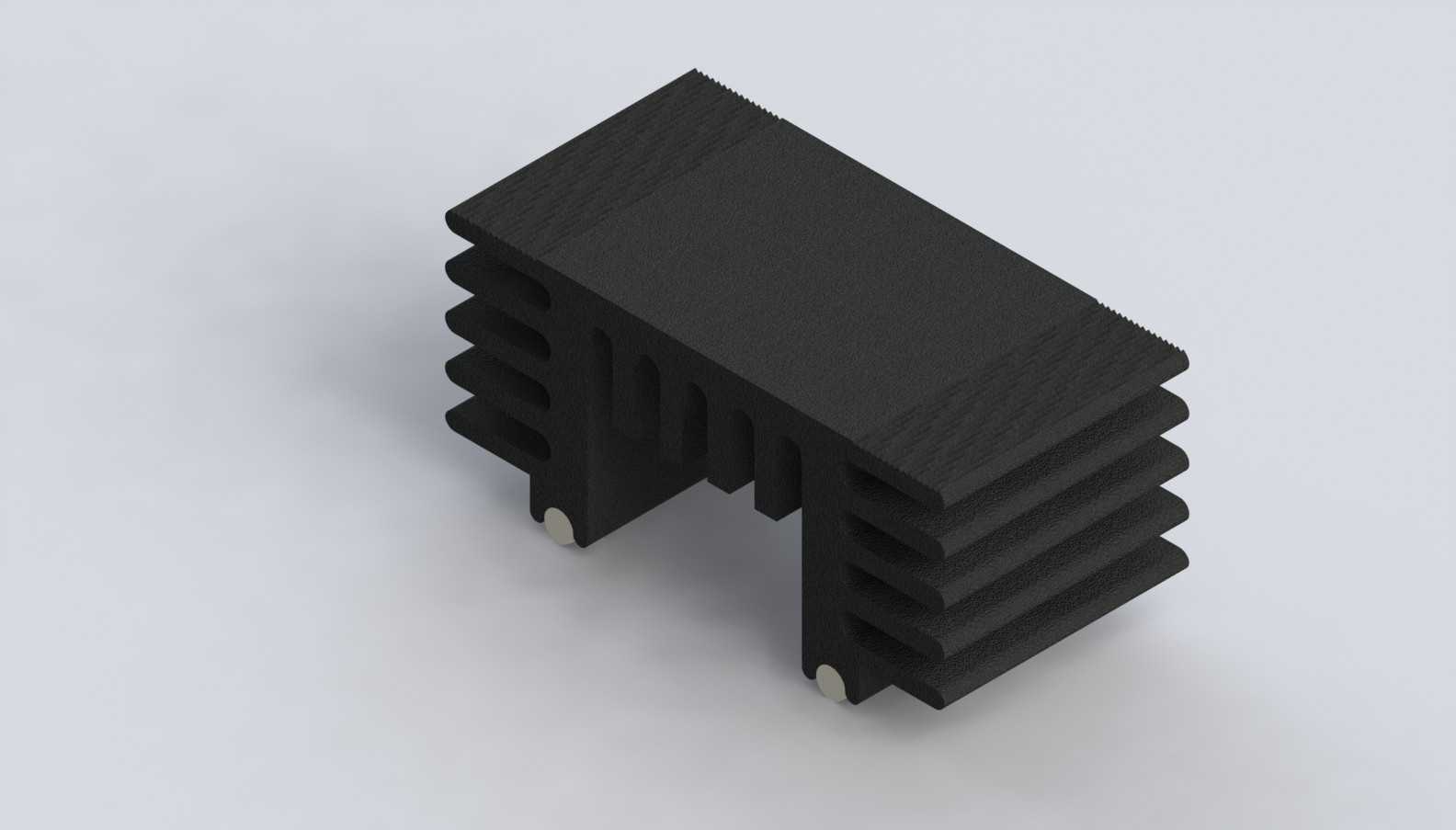

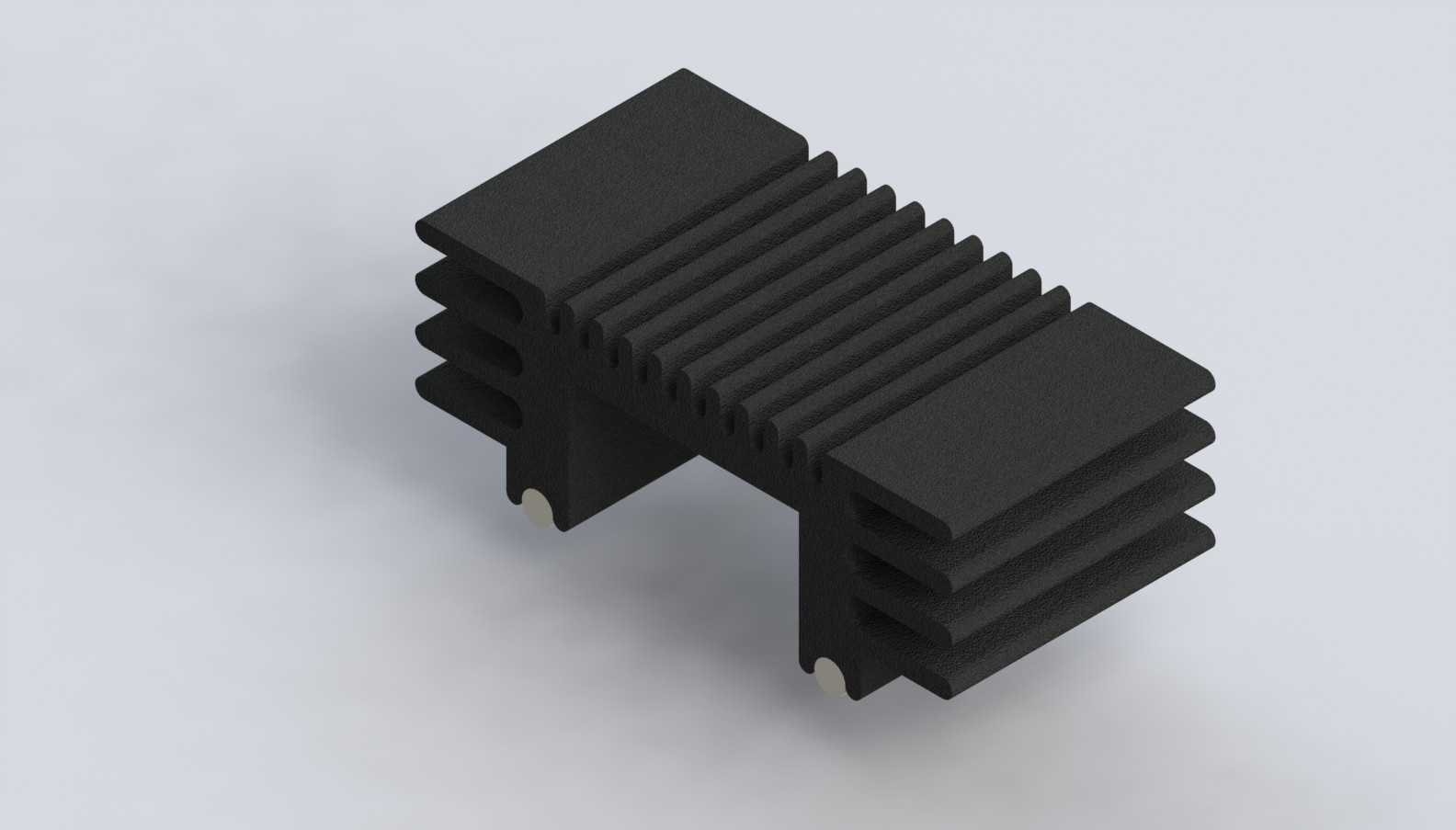

　　从实际使用需求出发，这类散热结构的设计完全围绕表面贴装工艺的生产边界展开，底部预留的两个定位凸点刚好对应PCB板上的预制安装孔，回流焊过程中可以依靠焊锡的表面张力实现自定位，不需要额外的治具压合就能保证散热基座与器件封装顶面的贴合间隙控制在0.1mm以内，避免因贴合偏差导致的热阻飙升。鳍片部分采用等间距平行排布结构，鳍片厚度控制在1.2mm，相邻鳍片间隙2.5mm，这个尺寸是经过多轮热仿真验证的最优值——既不会因为鳍片过密导致SMT制程中助焊剂残留难以清理，也不会因为鳍片间距过大浪费PCB板上的宝贵安装空间，在自然对流条件下可以形成稳定的烟囱效应，把器件工作产生的热量持续引导到周边空气中。

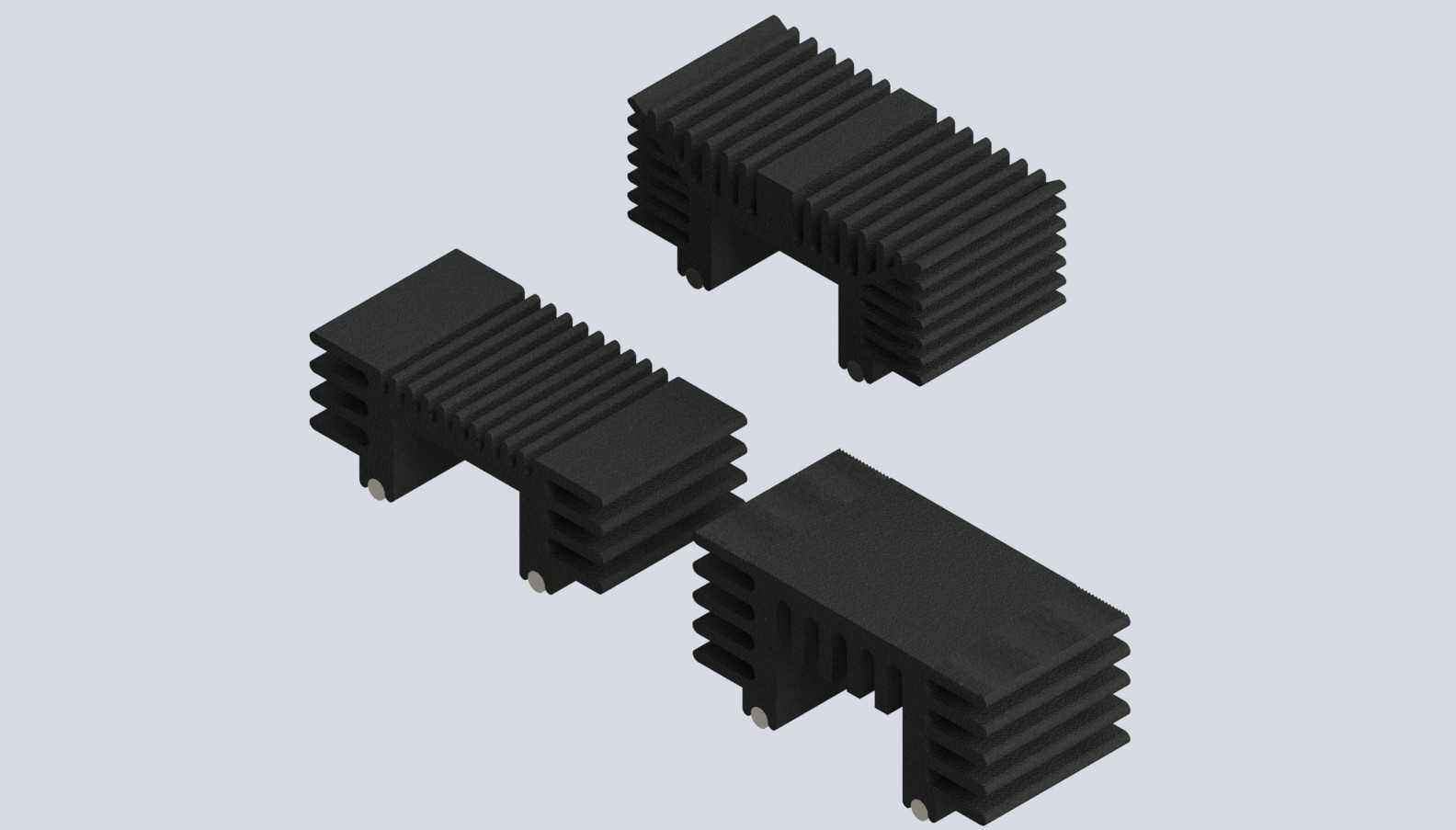

　　外形尺寸上，适配DPAK封装的款型整体长度控制在18mm，宽度12mm，总高度不含底部定位凸点为10mm，刚好匹配常规板载功率器件周边的元件安全距离，不会和周边的电解电容、贴片电阻形成空间干涉；适配D2PAK封装的款型长度扩展到25mm，宽度保持12mm，高度提升到15mm，对应更大耗散功率的器件散热需求。两款结构的基座厚度均为3mm，足够的基座厚度可以保证热量在鳍片根部的均匀扩散，避免出现局部鳍片温度过高、其余鳍片未参与热交换的效率浪费问题。

　　建模过程中完全参照公开的器件封装尺寸与安装公差要求做了适配修正，所有棱角位置都做了0.2mm的倒圆角处理，既符合冲压成型的工艺要求，也避免生产转运过程中锐边划伤PCB阻焊层或者操作人员。底部的定位凸点高度为0.8mm，直径1.5mm，焊盘尺寸按照行业通用SMT工艺要求设计为1.7mm直径，保证焊接后的剪切强度满足工业级产品的振动测试要求，不会在车载、工业现场这类有持续振动的使用场景下出现脱落问题。

　　实际选型使用时，不需要额外调整PCB布局，只要对应封装的丝印框旁预留对应尺寸的安装空间即可，散热结构本身不占用器件的焊接引脚位置，和常规的贴片工艺完全兼容，不需要新增特殊的生产工序，对于批量生产的硬件产品来说，可以在不明显提升BOM成本与制程复杂度的前提下，将功率器件的持续工作结温降低15到20摄氏度，大幅提升器件在高温环境下的工作寿命，减少因热老化导致的整机故障概率。
