适配M3与6-32螺纹的梯形防振索环结构

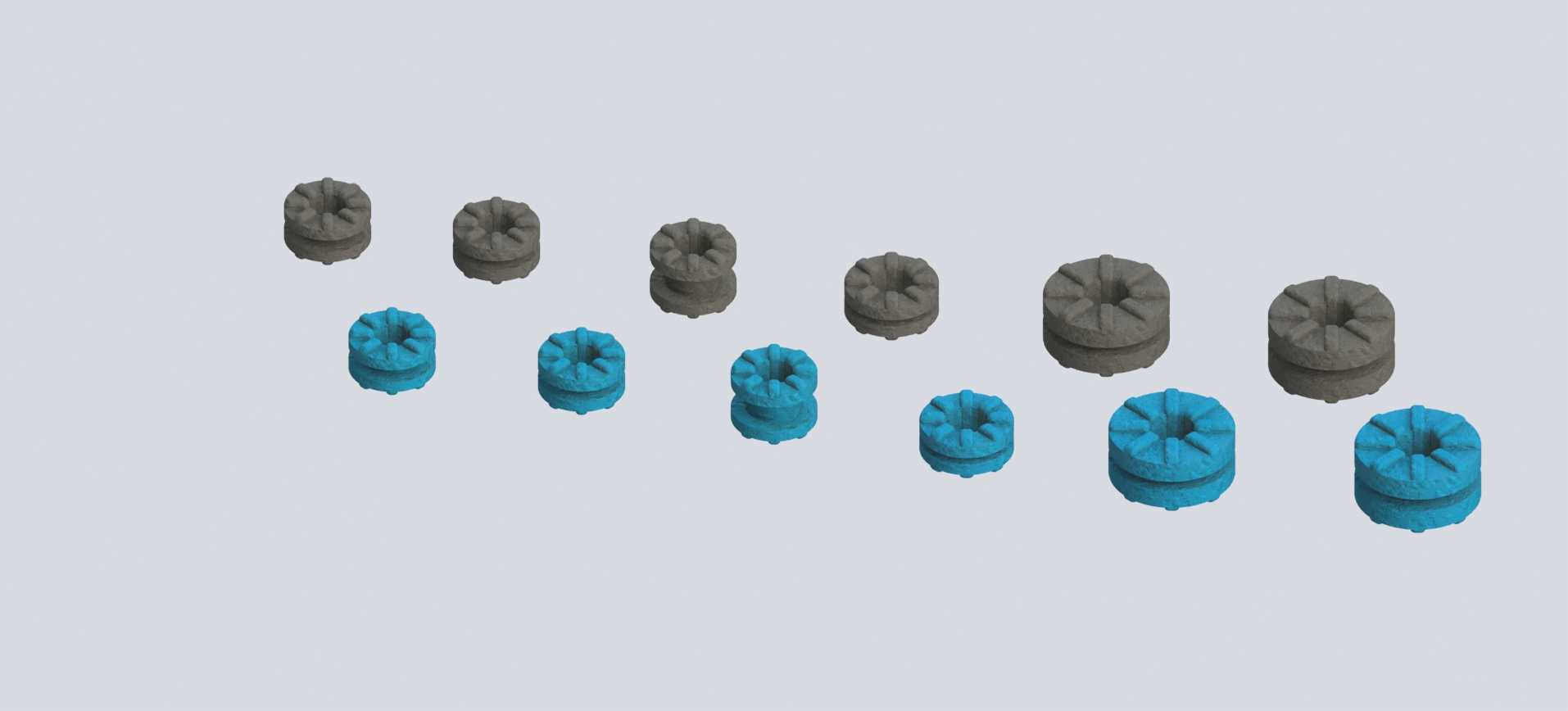

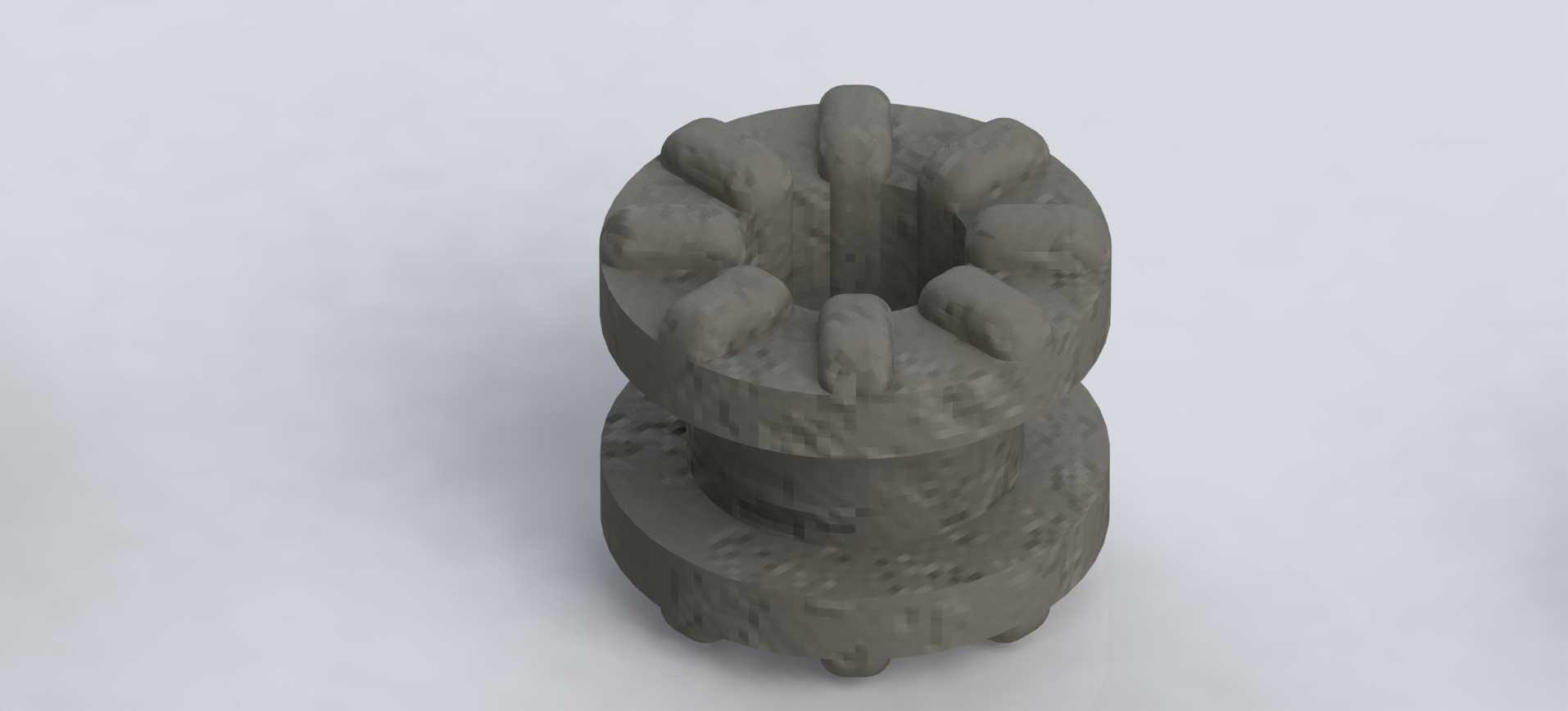

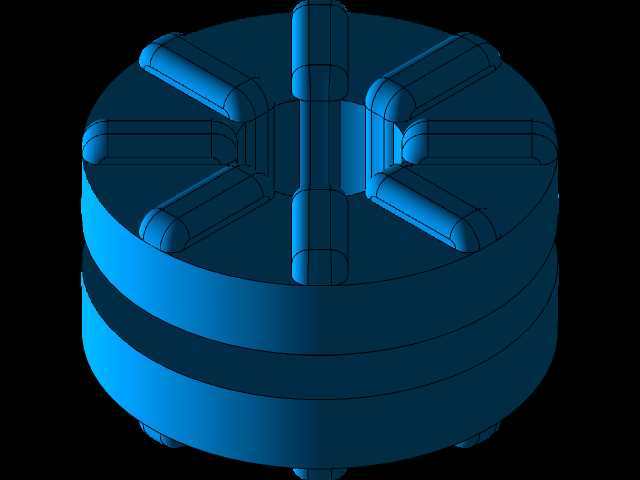

　　在电子设备组装、小型机电产品装配、仪器仪表内部结构固定这类对螺纹连接可靠性有较高要求的场景里，螺纹副受振动出现松脱、结合面密封失效是长期困扰结构工程师的常见问题，这类梯形防振索环就是针对这类痛点设计的配套密封防松零件，主要适配M3公制螺纹以及6-32英制统一螺纹的紧固连接场景，多用于配套Keystone系列相关螺钉的装配环节。从结构设计逻辑来看，索环采用上下阶梯式的柱体外形，上部端面均匀分布多道梯形凸齿结构，这类齿形结构并非装饰性设计，装配过程中凸齿会在螺钉压紧力作用下嵌入被连接件的安装面表层，形成多道咬合止退结构，即便设备长期处于高频微振、温度循环变化的工况下，也能通过齿面的咬合阻力抵消螺纹副的松脱力矩，避免螺钉出现回转松动。

　　下部的环形凸台则承担定位与密封的双重作用，安装时凸台会卡入被连接件的预制安装孔内，既可以保证索环与安装孔的同轴度，避免螺钉紧固过程中索环出现偏移偏斜，也能填充安装孔与螺钉杆部之间的环形间隙，阻挡外界粉尘、水汽从安装孔缝隙渗入设备内部，实现连接点位的静态密封。建模过程中需要严格把控各部分的尺寸边界，上部齿形的凸起高度不能超过0.3mm，过高会导致螺钉压紧后齿形嵌入量过大，破坏被连接件的表层防护层，过低则无法形成足够的咬合止退力矩；下部定位凸台的外径需要比对应安装孔的公称直径小0.05-0.1mm，既保证装配时可以顺利放入孔位，又不会因为间隙过大出现定位偏移；索环的中心通孔直径需要比适配螺钉的大径大0.2mm左右，

　　避免螺钉穿入时与索环内孔发生刮蹭，影响装配效率。索环的整体高度需要结合被连接件的叠层厚度进行匹配，保证螺钉紧固到位后，索环的压缩量控制在自身总高度的15%-20%区间，压缩量过小会导致密封压力不足、防松咬合力不够，压缩量过大则会让索环出现塑性变形，失去重复拆装的复用能力。这类索环多采用耐老化的弹性橡塑材质制作，建模时不需要额外设置复杂的曲面特征，所有结构都以回转体为基础，通过环形阵列生成上部的梯形齿即可，齿根位置需要设置0.1mm的圆角过渡，避免实际生产过程中出现应力集中导致齿根开裂，也能减少模具加工时的清角工作量。实际选型时需要注意，这类索环不承担主要的结构承载作用，仅作为螺纹连接的辅助防松与密封配件，不能替代平垫、弹垫在重载连接场景下的功能，在轻薄钣金件、塑料壳体这类不适合设置螺纹防松结构的基材上使用，能在不增加连接结构整体尺寸的前提下，同时实现防松与密封的双重效果，大幅提升小规格螺纹连接在振动工况下的可靠性。
