紧密耦合离心泵结构设计

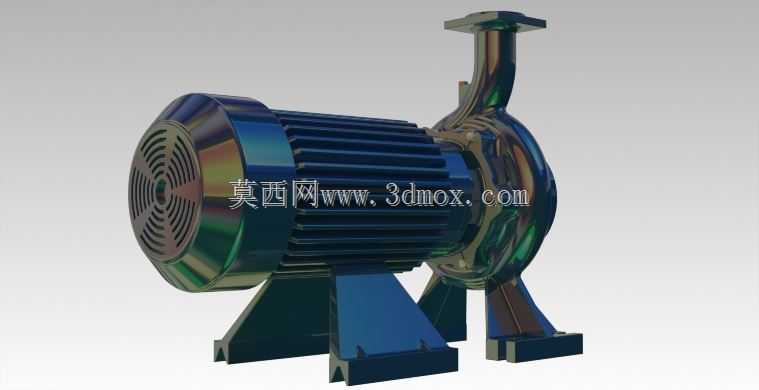

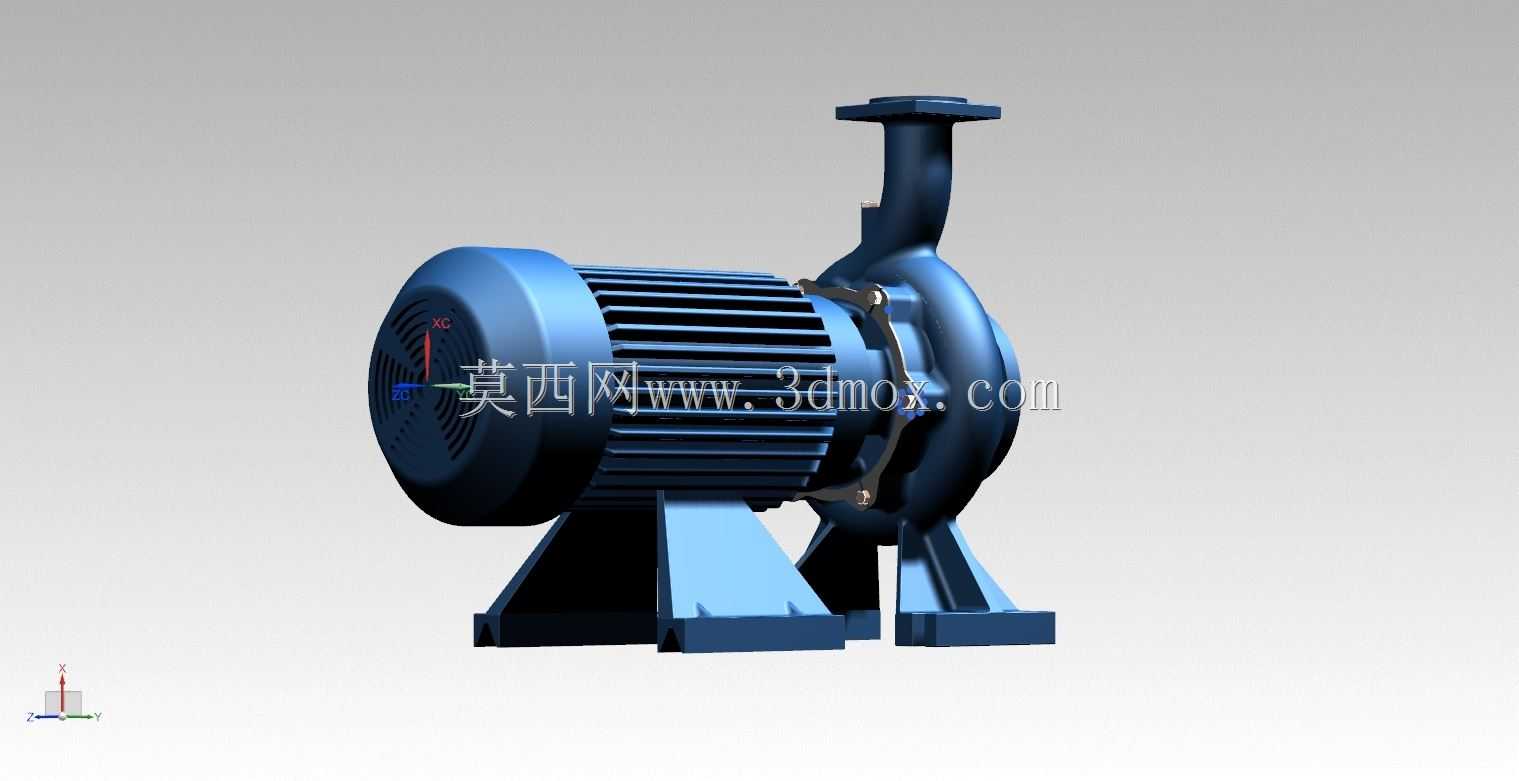

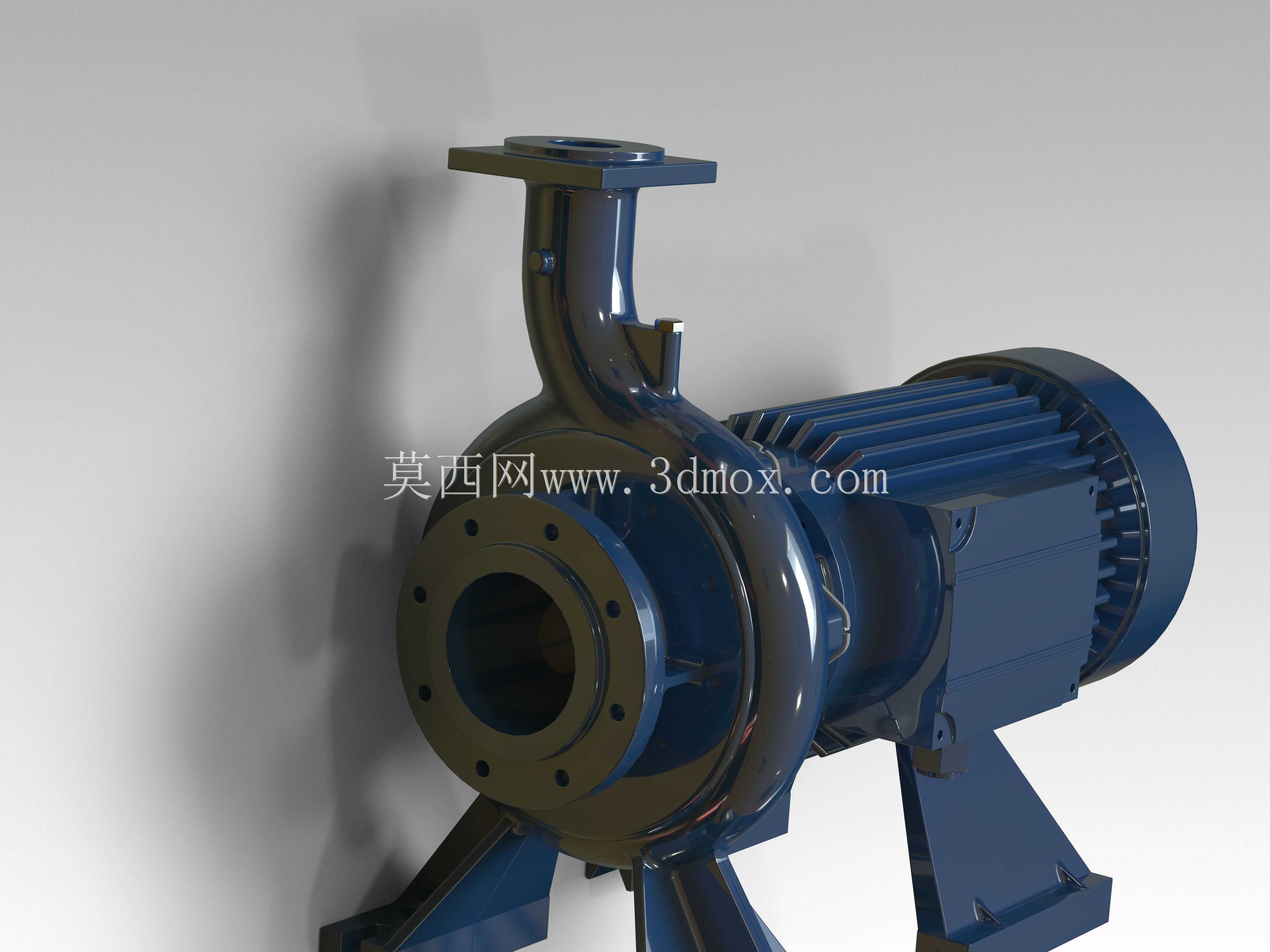

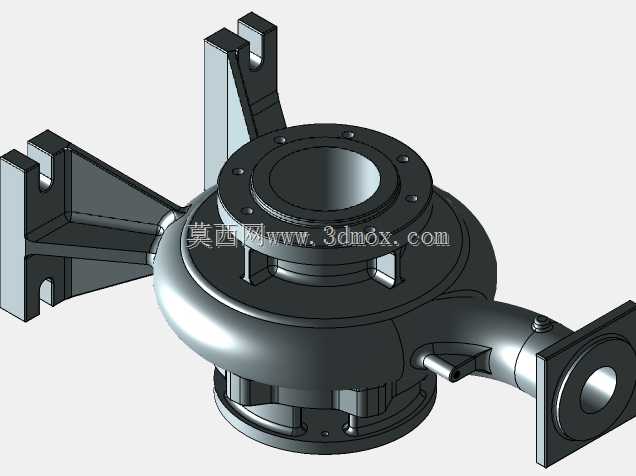

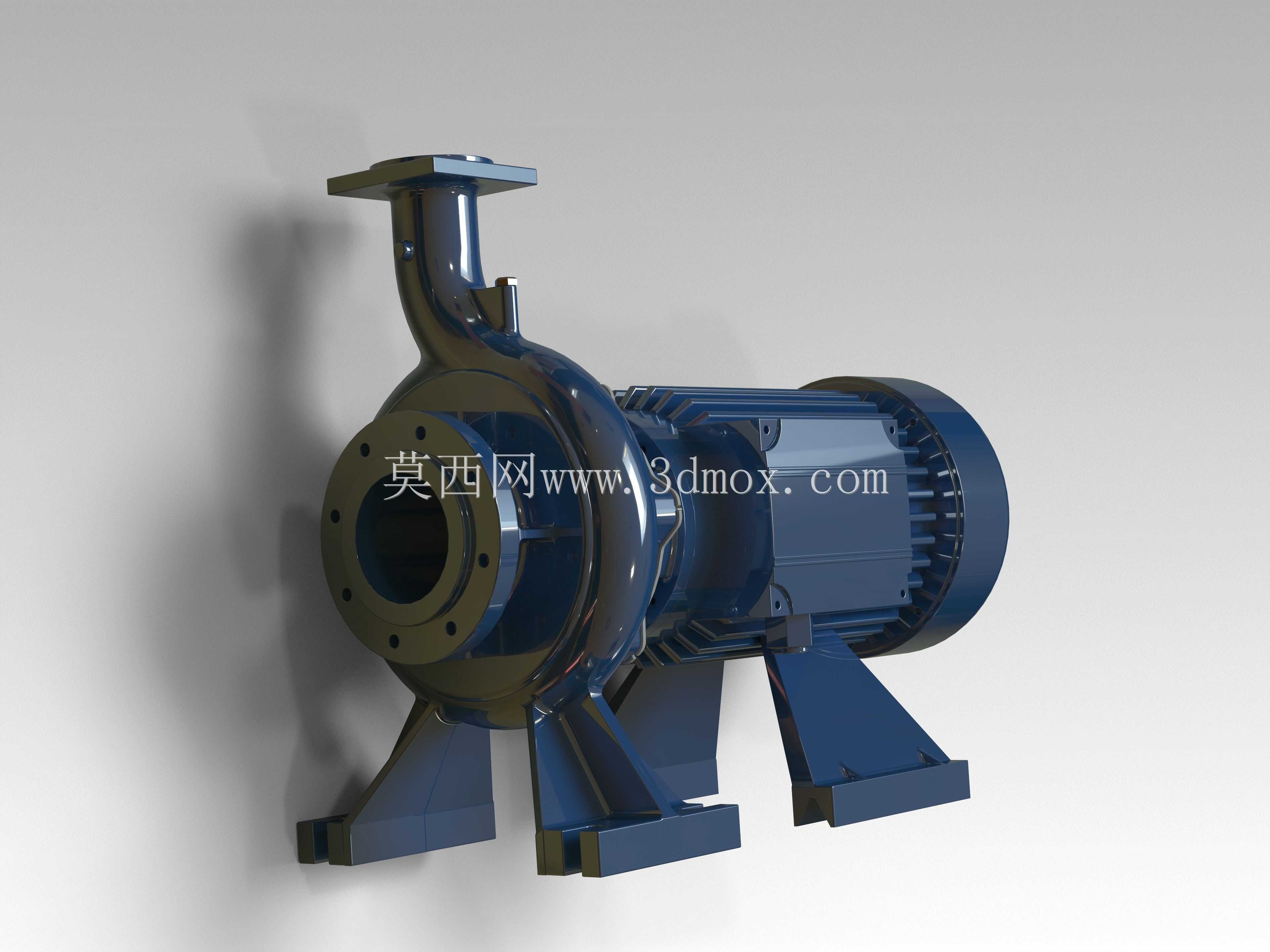

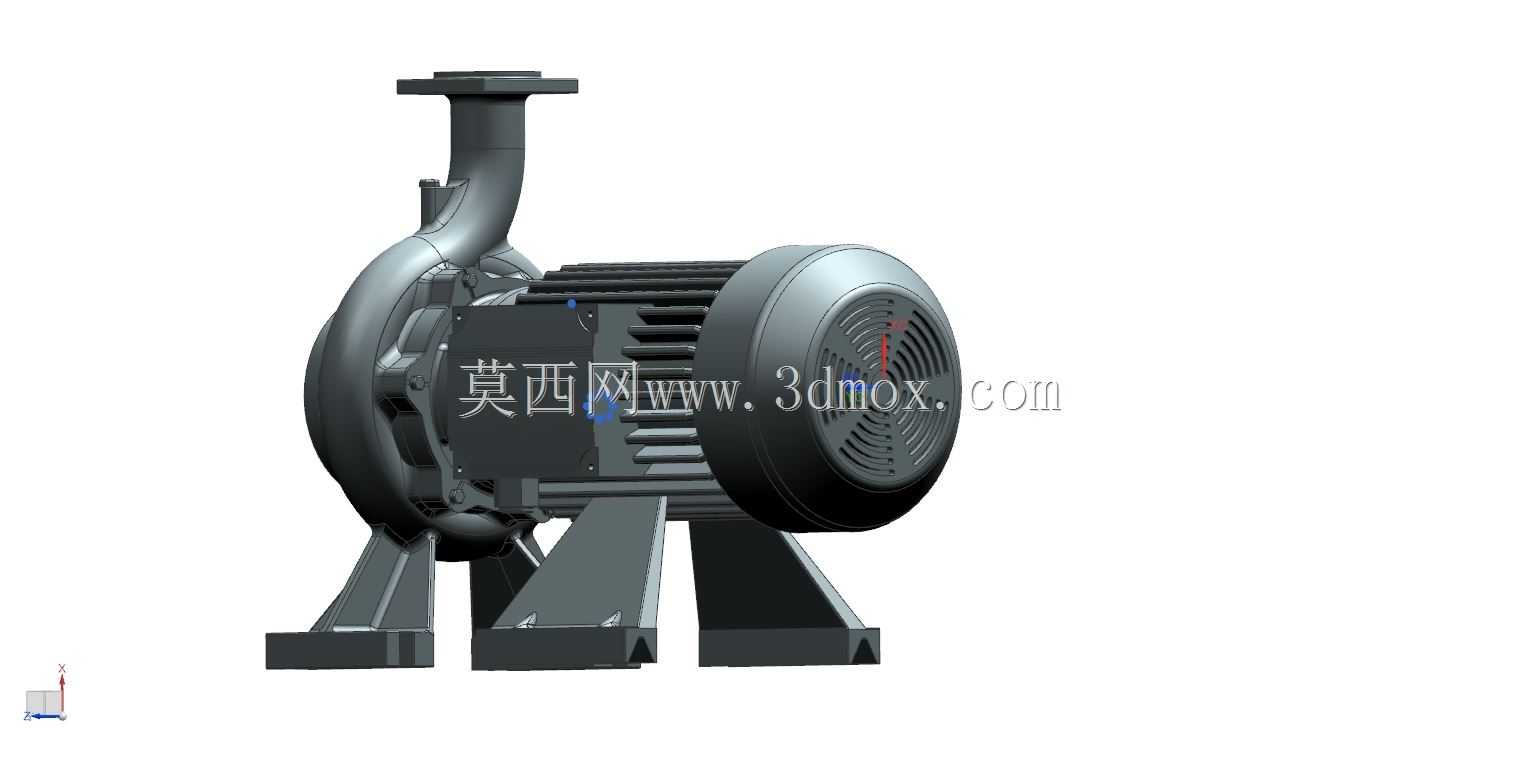

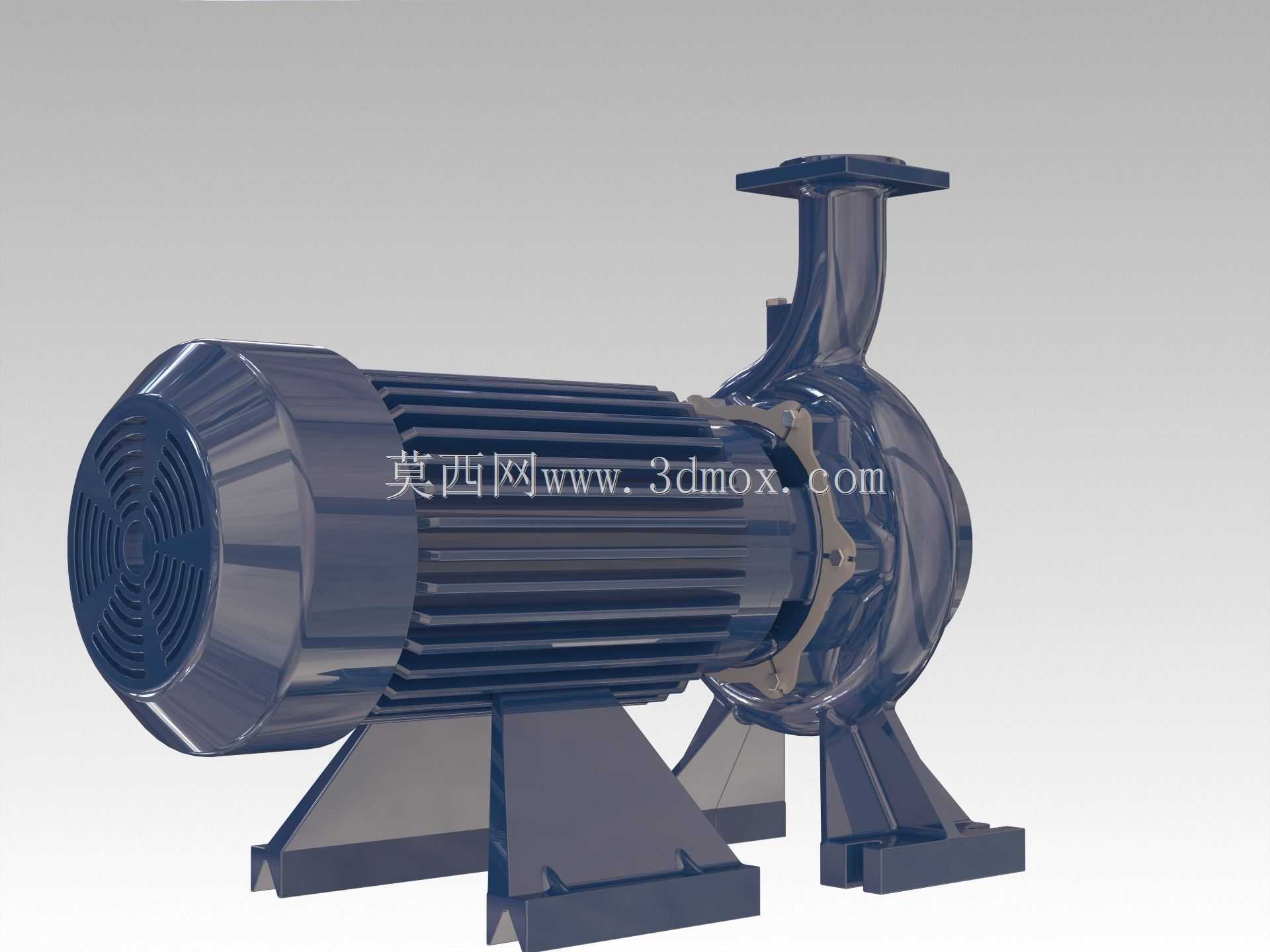

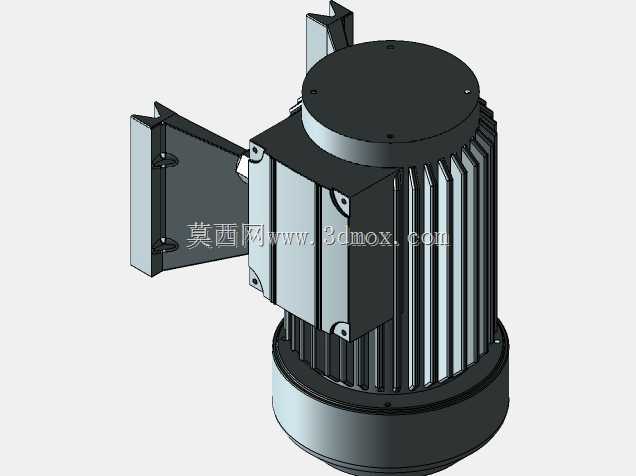

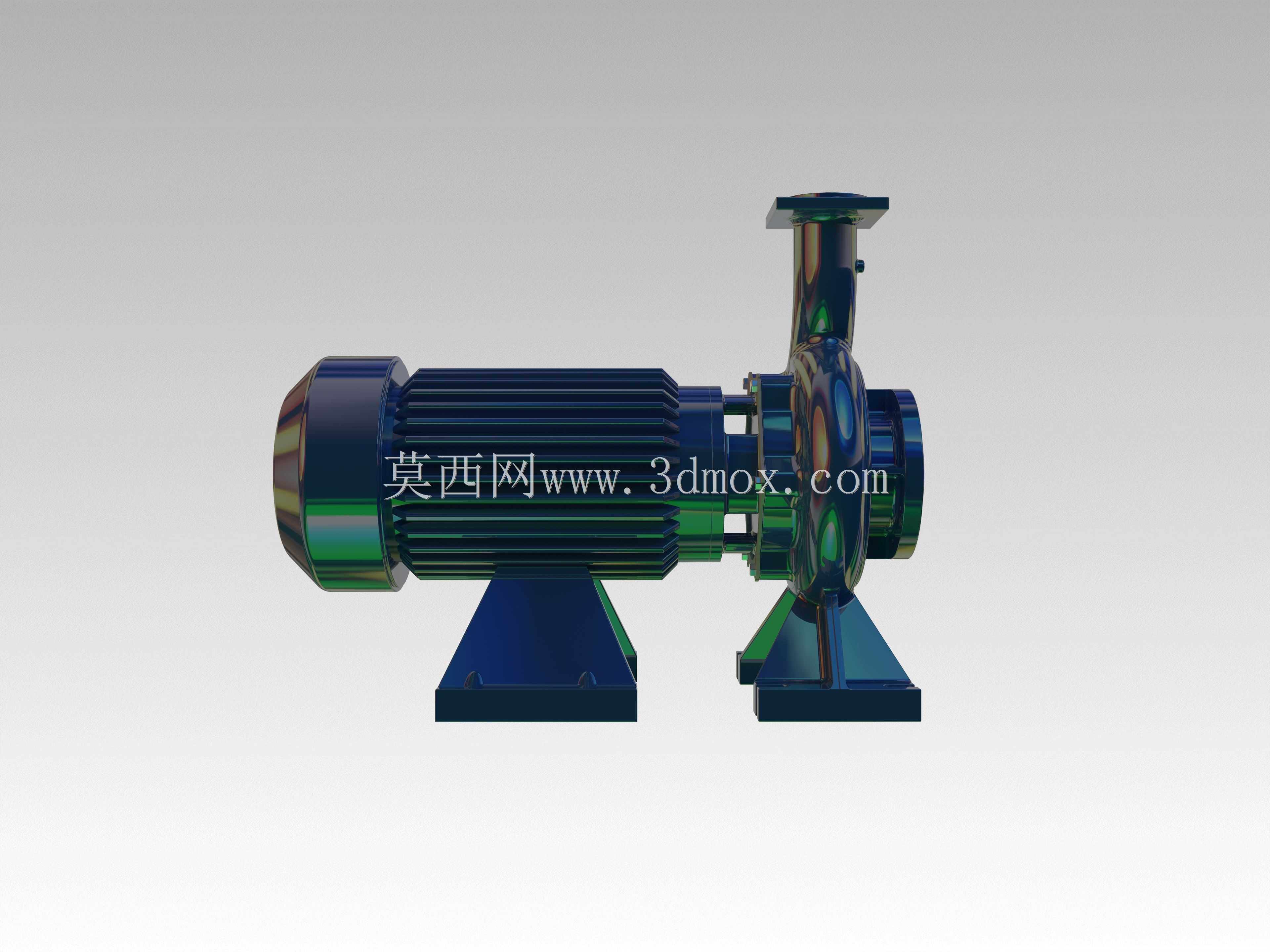

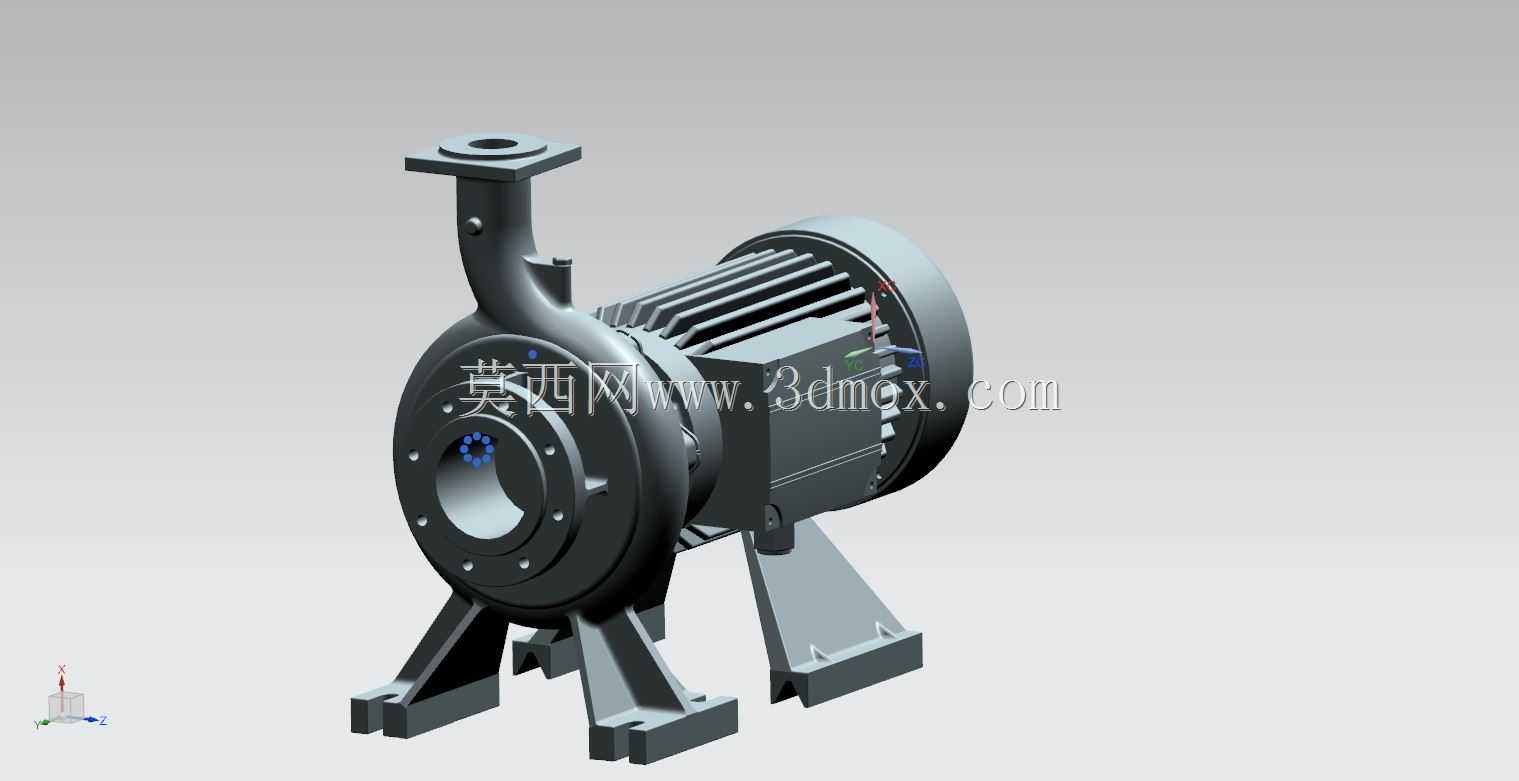

这款紧密耦合离心泵的结构设计，围绕民用与商用流体输送场景的实际需求展开，可覆盖空调水循环、供暖系统介质输送、湖泊水道取水、水井抽水等多类作业场景，适配清水及物理化学性质与水相近的介质输送需求，在民用建筑配套、小型给排水工程、农业取水作业中都能发挥稳定作用。从功能特性来看，该泵采用泵体与驱动端直连的紧密耦合结构，省去了传统联轴器连接的冗余结构，大幅缩减了设备整体轴向尺寸，既降低了设备整体占用空间，也减少了传动环节的能量损耗，提升了运行效率，同时直连结构避免了联轴器对中偏差带来的振动、磨损问题，设备运行稳定性更强，日常维护的工作量也随之降低。泵体采用蜗壳式流道设计，流道过渡顺滑无突变，能够有效降低介质在泵腔内的水力损失，实现更高的水力性能，保障介质输送过程中压力稳定，流量输出平顺。泵的进出口采用法兰连接结构，法兰端面的螺栓孔位按照通用管路配套标准设计，能够直接对接同规格的工业输水管道，无需额外制作转换连接件，降低现场安装的适配成本。支撑脚采用一体化铸造的三角支撑结构，安装接触面预留了螺栓固定孔位，能够通过膨胀螺栓直接固定在混凝土安装基座上，支撑结构的受力角度经过优化，可抵消泵运行过程中产生的径向与轴向振动，避免长期运行出现基座松动、泵体偏移的问题。设计过程中充分考虑了不同极数电机的适配性，可根据实际输送扬程、流量需求匹配对应规格的驱动端，在低扬程大流量场景与高扬程小流量场景下都能保持高效运行区间。泵体过流部件的壁厚按照连续运行工况设计，能够承受常规输水作业的压力波动，外壳的散热筋结构同步兼顾了驱动端的散热需求，可保障设备长时间连续运行时温度处于合理区间，延长设备整体使用寿命。安装边界上，设备的进出口中心高度、支撑脚间距都遵循通用管道泵的安装尺寸规范，能够直接替换同参数规格的老旧耦合泵设备，无需对现有管路、安装基座进行改造，大幅降低设备更换的施工成本与周期。
