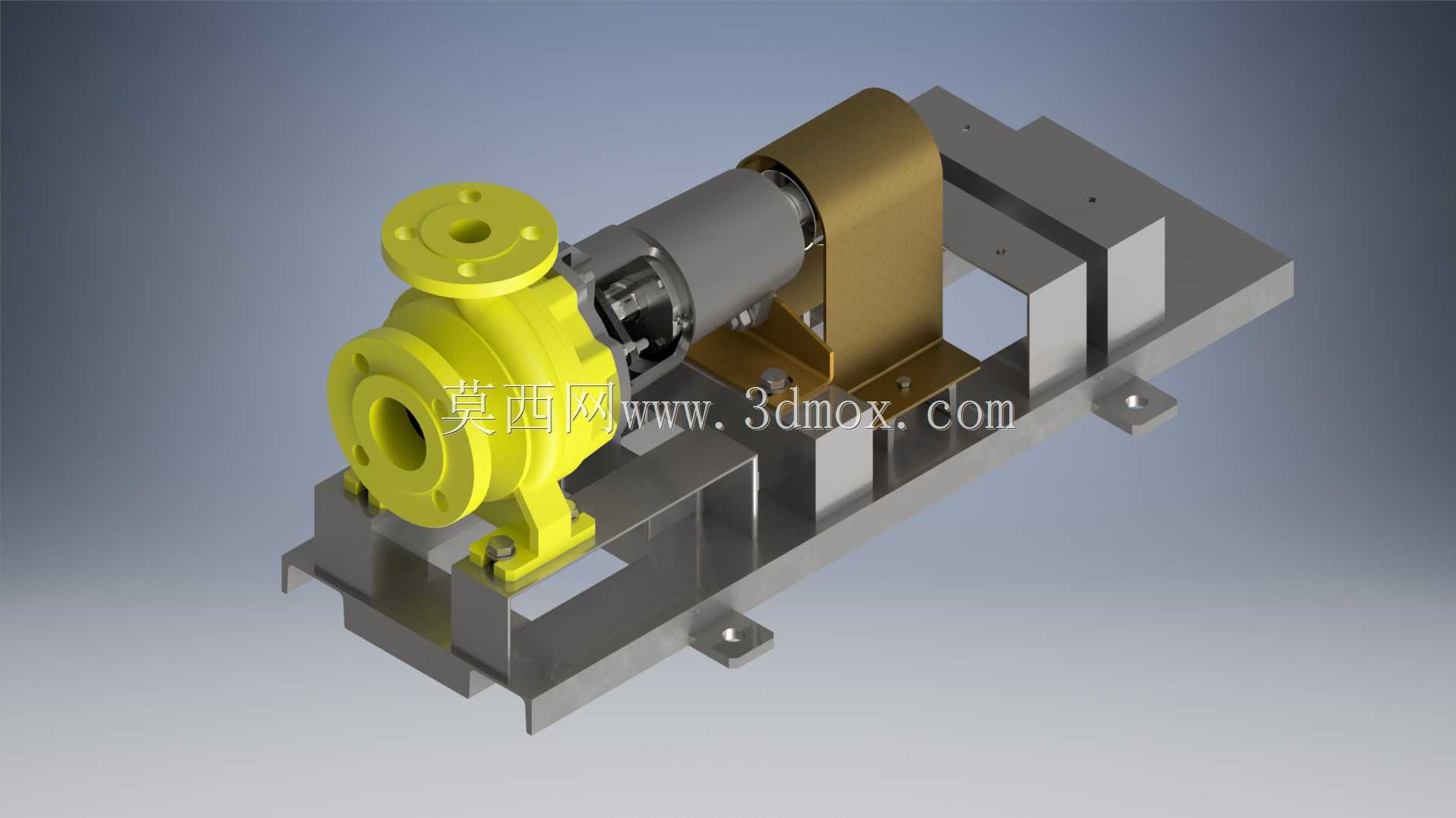

卧式结构支撑离心泵整机装配结构

这款卧式结构支撑离心泵，主要面向工业流体输送场景设计，可广泛应用于化工流程输送、市政给排水增压、循环水系统运维、洁净介质输送等多个工业领域，能够适配常温清水、低腐蚀性化工流体等多种介质的输送需求，在生产流程中承担流体增压、定向输送、循环动力提供的核心作用。从功能特性来看，该泵采用单级单吸卧式结构，泵头部分为径向进水、垂直向上出水的法兰连接结构，进出口法兰均采用标准法兰尺寸设计，能够直接对接同规格的工业管路，无需额外制作转接连接件，大幅降低现场安装的适配成本。泵体与驱动端之间设置了独立的连接护罩结构，既可以对传动连接部位进行安全防护，避免运行过程中异物卷入传动区域，也能对连接部位形成一定的防护，减少外界粉尘、水汽对连接部件的侵蚀。整体泵组采用一体化焊接结构底座作为安装承载基础，底座通过多组支撑立板形成框架式承重结构，既保证了整体承重强度，也有效控制了底座自身重量，底座上预留的安装固定孔位，可直接通过膨胀螺栓或地脚螺栓固定在混凝土安装基础上，安装时无需额外制作适配支架。设计过程中，首先对泵体的过流流道进行了优化，叶轮腔室采用顺滑过渡的曲面结构，能够减少流体在泵腔内部的涡流损失，提升泵组运行的水力效率，降低运行过程中的能耗与流道噪音。泵体与底座之间采用独立的支撑脚结构连接，支撑脚位置经过受力校核，能够均匀承载泵头运行过程中的重量与振动载荷，避免泵体连接部位出现应力集中导致的开裂问题。驱动端与泵头的同轴度通过连接架的加工精度进行保证，连接架两端的定位止口采用一次装夹加工完成，能够有效降低装配过程中的同轴度误差，减少运行过程中因为偏心导致的振动、轴承磨损过快等问题。从安装边界来看，该泵组整体为卧式长条形布局，安装时需要预留足够的轴向操作空间，用于后期的密封件更换、叶轮检修等维护操作，泵体上方的出水法兰位置预留了足够的管路安装操作空间，底座的安装孔位间距符合常规工业离心泵的安装尺寸规范，能够适配多数现有泵房的安装基础尺寸，替换老旧泵组时无需对现有安装基础进行大规模改造。泵体的进出口法兰端面均设置了密封面结构，能够适配标准法兰垫片，保证管路连接的密封性，避免运行过程中出现介质泄漏问题。整体结构设计兼顾了运行稳定性与维护便捷性，各部件的连接位置均预留了拆装操作空间，日常维护时无需将整个泵组从底座上拆卸，即可完成密封更换、轴承润滑等常规维护操作，有效降低设备全生命周期的维护成本。
