锥筒式空气滤清器三维结构设计

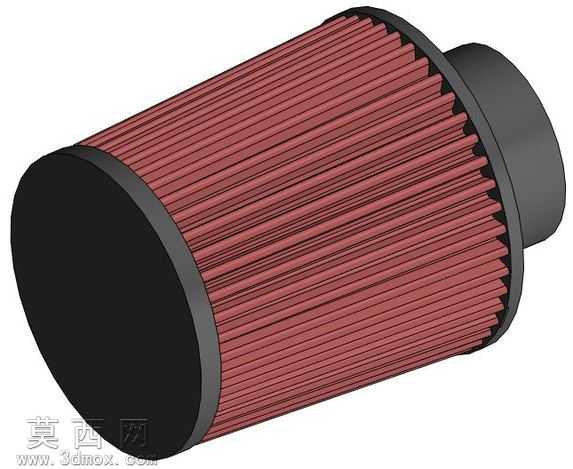

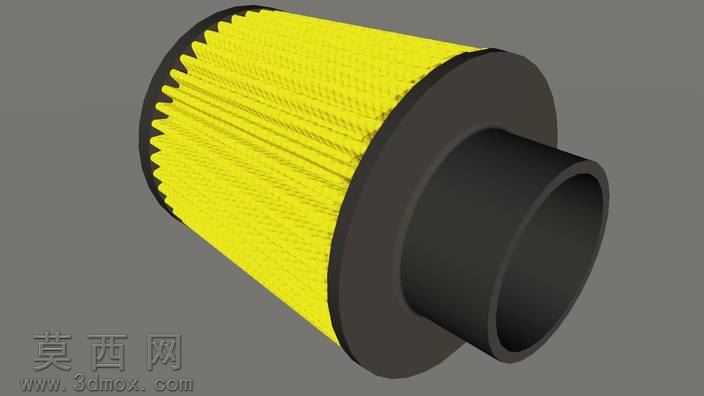

本模型采用SolidWorks完成全参数化三维建模，整体遵循锥筒式空气滤清器的真实工业结构进行1:1比例还原，建模过程中优先保证各部件装配关系的准确性，避免出现干涉错位问题。模型主体分为三个核心结构模块：首先是锥台形过滤滤芯部分，建模时通过阵列特征还原滤芯表面密集的纵向褶皱结构，褶皱沿锥面母线方向均匀排布，既还原了真实滤芯增大过滤接触面积的设计逻辑，也通过线性阵列参数控制保证褶皱间距均匀一致，无疏密不均的建模瑕疵；其次是滤芯两端的密封端盖结构，两端黑色端盖采用硬质密封材质设计，建模时通过拉伸、倒角特征处理端盖边缘的过渡圆角，端盖与滤芯接触面做了贴合限位结构设计，保证装配时端盖能够完全包覆滤芯端部，避免使用过程中出现未经过滤的空气从端部缝隙泄漏的问题；最后是侧置的进气连接接口，接口为圆柱形直筒结构，建模时做了接口壁厚的抽壳处理，接口与滤芯端盖的连接位置做了平滑过渡的曲面处理，还原真实产品的一体成型结构特征。材质渲染阶段，滤芯部分赋予暗红色纤维过滤材质，调整材质粗糙度参数模拟纸质复合滤材的哑光粗糙质感，还原褶皱表面的细微纹理凹凸效果；两端端盖与连接接口赋予黑色硬质橡胶或工程塑料材质，调整材质反光度参数模拟橡塑材质的半哑光质感，同时通过环境光遮蔽效果强化端盖与滤芯衔接位置的阴影层次，让整体渲染效果更具真实立体感。设计思路上，该锥筒式结构相较于传统直筒滤清器，在有限的安装空间内能够有效增大过滤面积，同时锥面结构能够引导进气气流形成更合理的流场分布，降低进气阻力，建模过程中严格控制锥度比例参数，保证滤芯的锥度符合动力系统进气组件的通用安装适配要求，所有结构特征均保留可编辑参数，可根据实际使用需求调整滤芯长度、锥度、褶皱密度以及接口直径尺寸，适配不同排量的动力设备进气过滤需求。模型整体结构完整，无缺失碎面，各部件可单独拆分编辑，既可以用于滤清器产品的结构设计验证，也可用于动力系统进气模块的装配模拟演示。
