Bosa离心式运输通风机结构设计

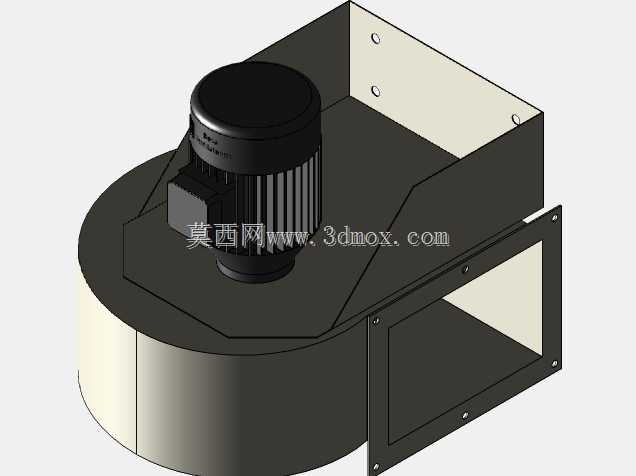

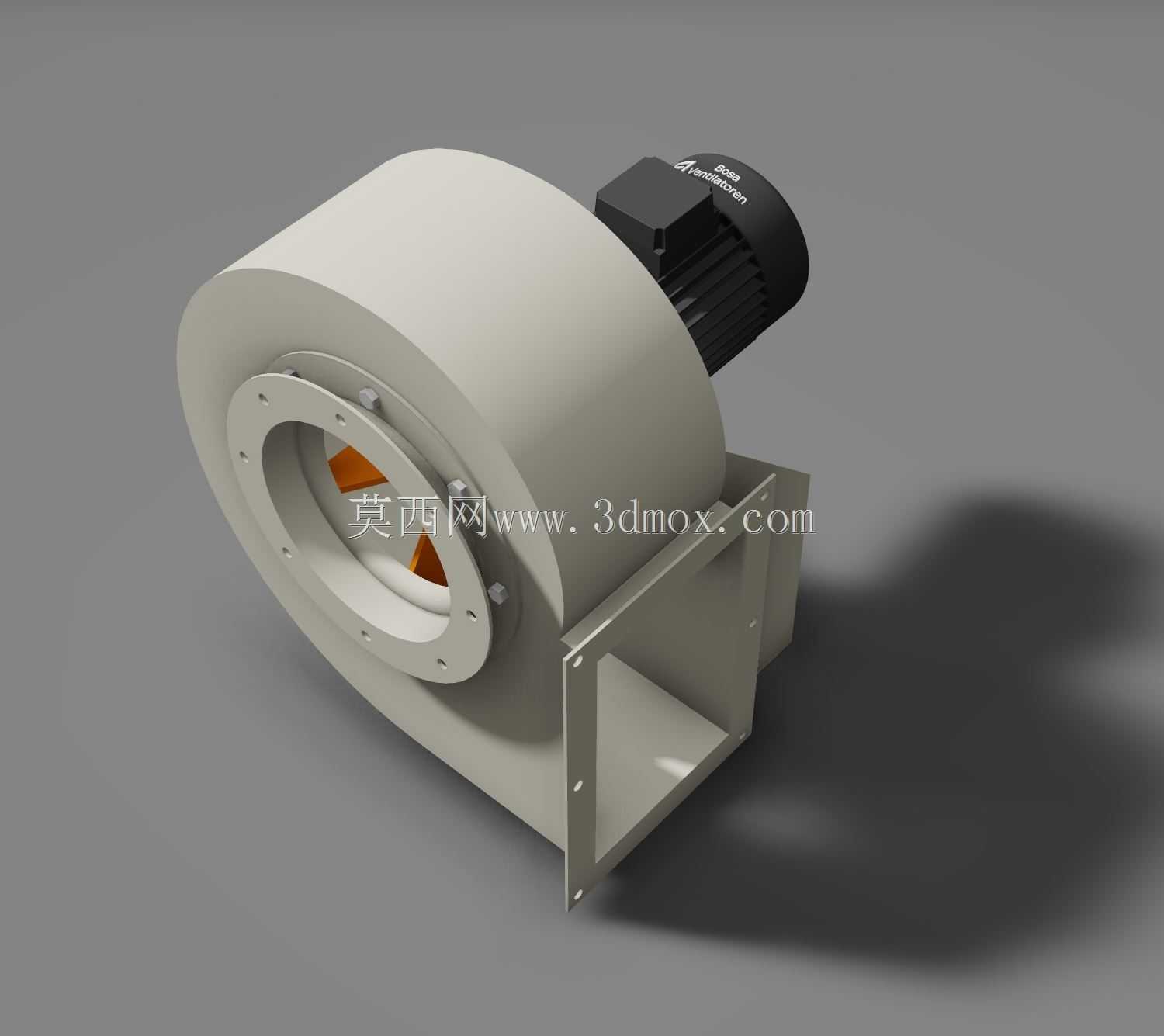

这款离心式运输通风机主要面向工业通风、物料气力输送、车间环境换气等场景设计，可适配厂房通风排尘、生产工序送风、轻型物料管道输送等实际工况，在木工车间除尘、粮食加工输送、工业设备散热、厂房空气置换等场景中都能发挥稳定作用。设备采用电机与蜗壳直连的结构设计，省去了传统皮带传动的冗余结构，整体结构紧凑，安装时不需要预留额外的皮带维护空间，能适配空间较为局促的安装点位。从结构设计来看，蜗壳采用螺旋渐开线的流道设计，能够有效引导叶轮甩出的气流沿蜗壳内壁平顺导出，降低气流在壳体内的紊流损耗，提升送风效率；进风口采用法兰式连接结构，法兰端面预留均匀分布的安装孔位，可直接对接通风管道或者防尘滤网，安装对接时不需要额外制作转接件，适配常规工业通风管道的连接标准。设备的安装底座采用折弯成型的金属支架结构，支架与蜗壳侧壁采用刚性连接，底座上预留对称的安装固定孔，可通过螺栓直接固定在设备机架、墙面支架或者混凝土基础上，安装边界清晰，固定后运行稳定性强，能有效降低设备运行时的振动幅度。叶轮采用前倾式叶片设计，叶片与轮毂连接牢固，运转时能够产生足够的风压，既可以完成常规的空气输送，也能携带轻质颗粒物料沿管道完成短距离输送，适配气力输送的基础工况需求。配套的驱动电机采用卧式安装结构，电机外壳带散热筋结构，长时间连续运行时能够有效散发工作热量，提升设备连续运行的可靠性；电机与蜗壳的连接部位设置密封结构，避免输送的含尘气流进入电机内部，延长电机的使用寿命。在实际使用中，这款设备可根据安装场景调整出风口的朝向，适配不同方向的管道排布需求，进风口的法兰结构也可根据使用需求加装防护网，避免大尺寸杂物被吸入风机内部造成叶轮损坏。整体结构没有易损的复杂传动部件，日常维护仅需要定期检查叶轮积尘情况与电机轴承润滑状态，维护成本较低，适合工业场景下长时间连续运行使用。
