6mm接口气液三通喷嘴结构设计

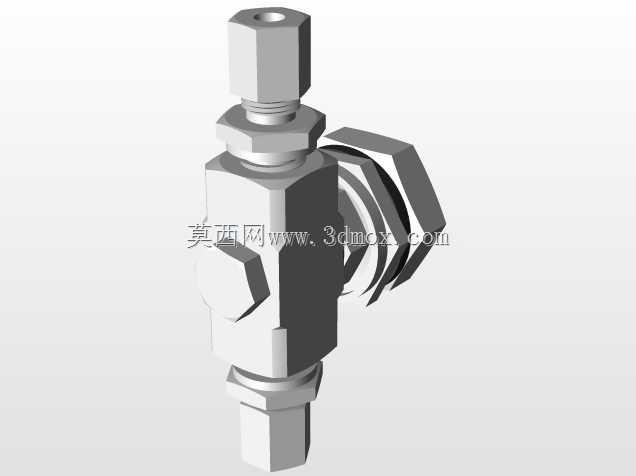

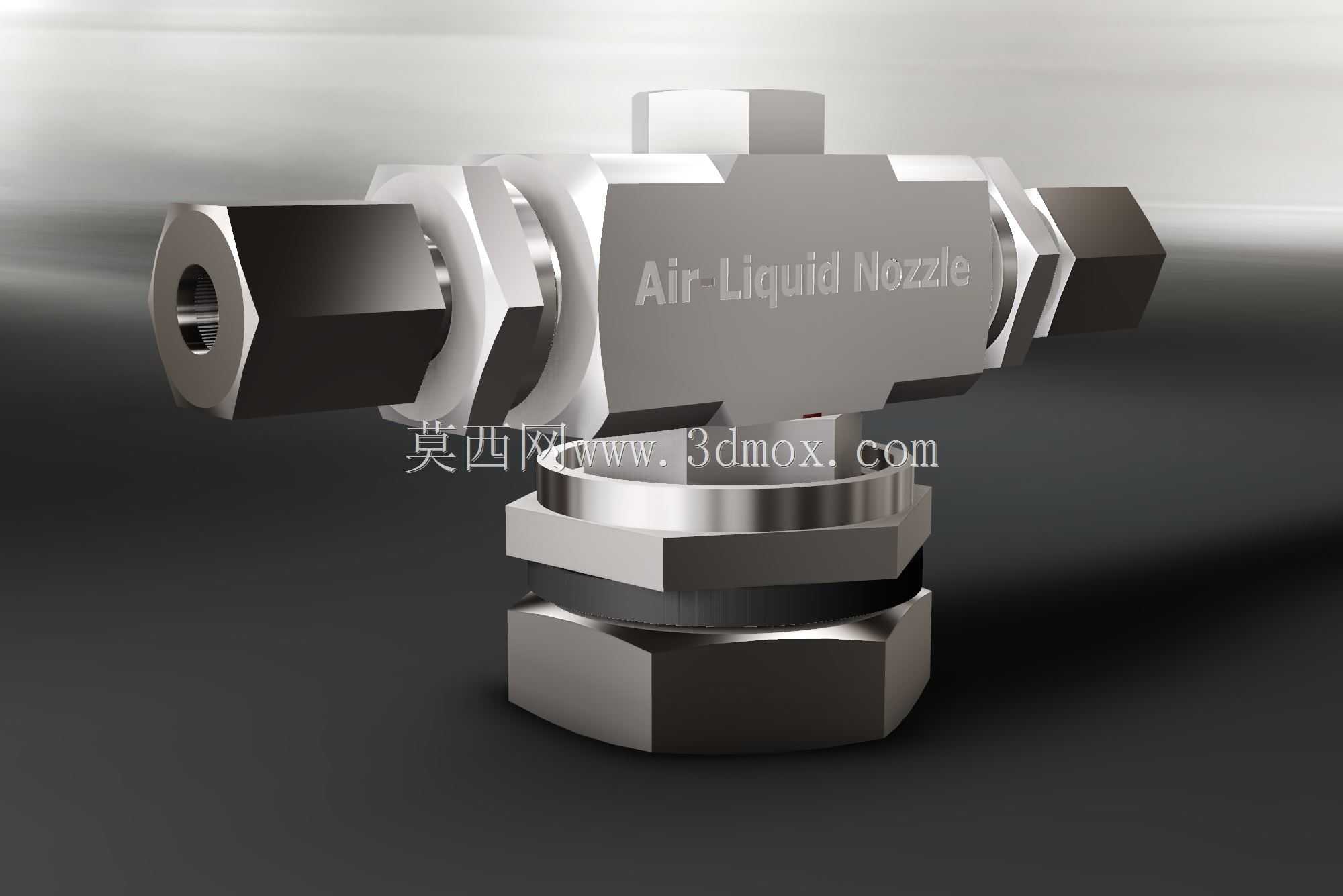

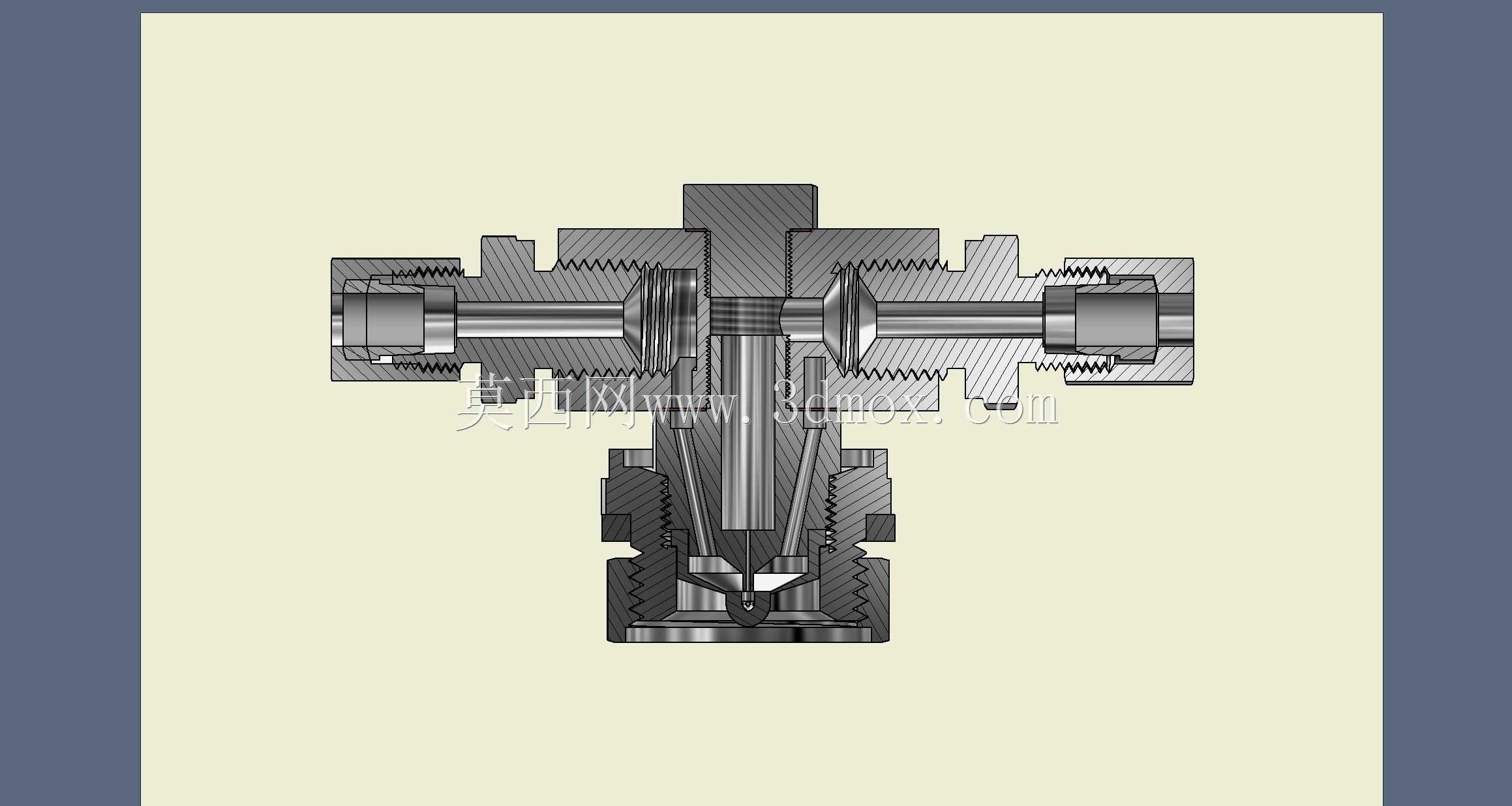

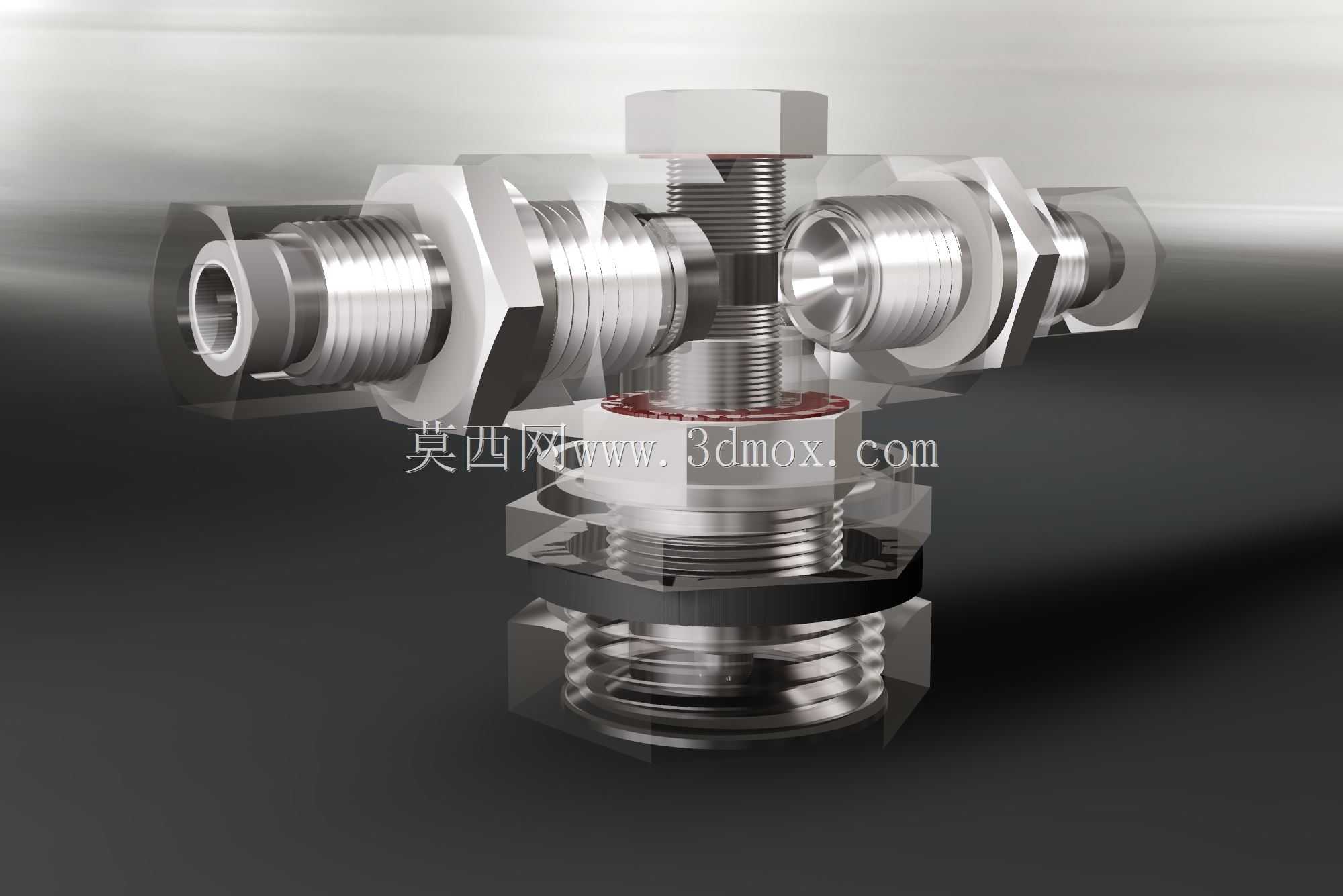

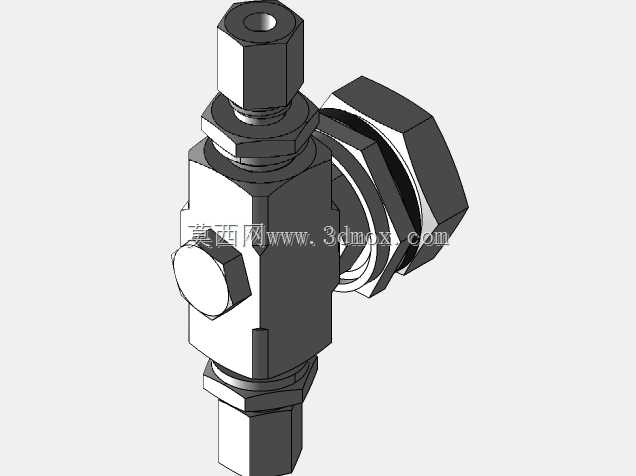

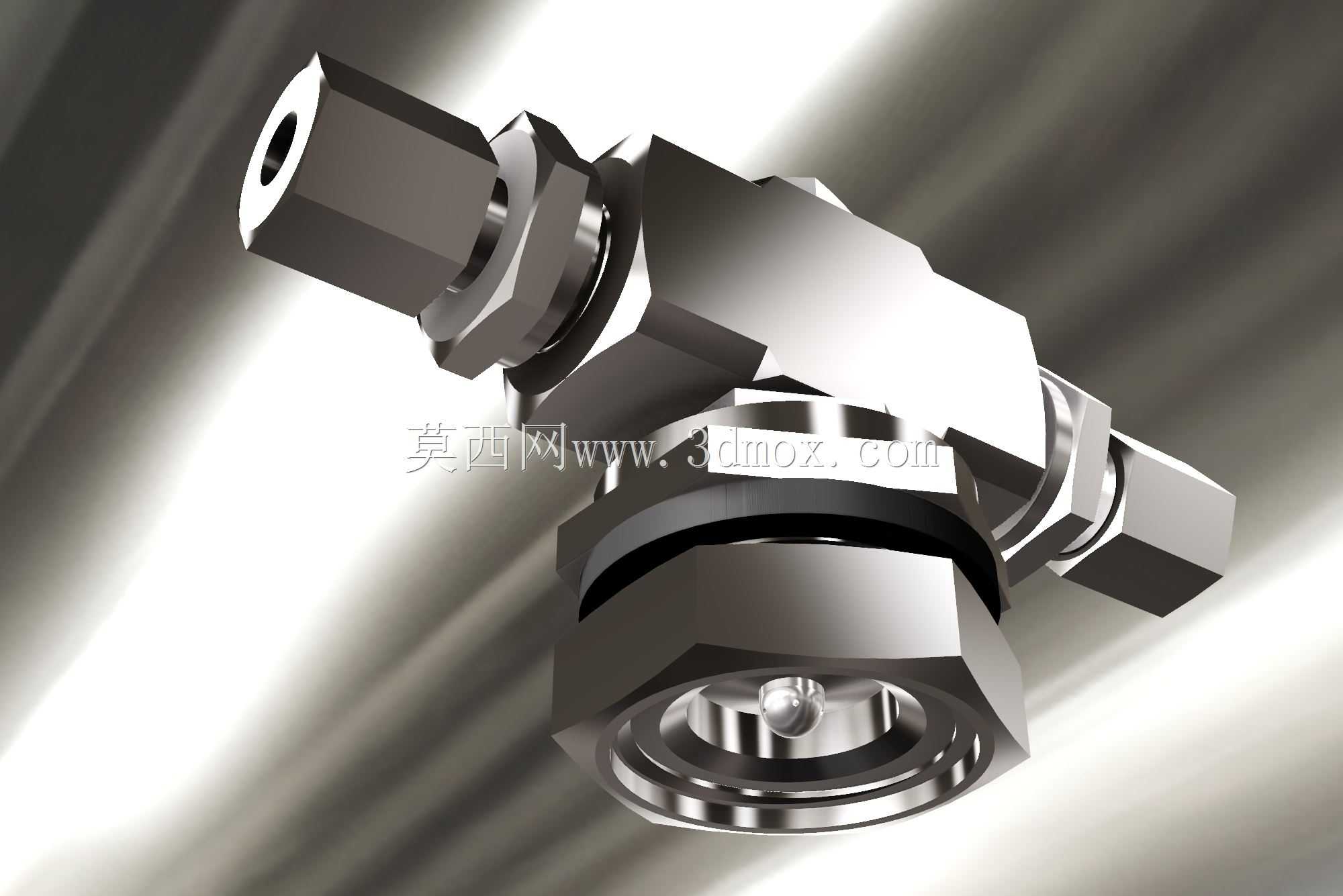

这款气液喷嘴的结构设计，核心围绕小通径流体管路的混合喷射需求展开，适配的管路连接直径为6mm，额定工作压力覆盖10bar也就是145Psi的常规工况区间，在低压流体输送、小型喷淋、气液混合加注这类场景里都能适配。从结构布局来看，整体采用直角三通式的本体构型，三个接口分别对应两路流体接入与一路喷射输出，接口处全部设计了外螺纹配合锁紧螺母的装夹结构，安装时不需要额外定制转接接头，直接对应6mm外径的硬管或者软管就能完成锁紧固定，螺母的六角外形完全适配标准开口扳手的操作空间，现场装配时不需要特殊工装就能完成装拆。本体的流道设计做了平滑过渡处理，没有直角突变的流道死角，能减少气液两相介质在腔体内的紊流损耗，让混合后的流体从喷口输出时保持稳定的流态，不会因为流道突变出现压力波动导致的喷射不均问题。密封结构上，每个接口的螺纹根部都预留了标准密封件的安装槽位，装配时搭配对应规格的密封圈或者密封垫，就能在额定压力下实现无泄漏连接，不需要额外在螺纹上缠绕密封带就能满足密封要求，也能避免密封碎屑进入流道堵塞喷口。从安装边界来看，本体的六角结构既满足扳手操作的力矩需求，也能在安装时作为定位基准，相邻接口的间距预留了足够的操作空间，不会出现扳手干涉相邻管路的问题，整体外形紧凑，在排布密集的小型流体管路集群里也能找到安装位置，不会占用过多的布设空间。这类喷嘴常应用在小型设备的冷却喷淋、加工工位的微量润滑喷注、小型反应装置的气液混合进料环节，相比一体焊接式的喷嘴结构，这种可拆卸的锁紧结构在后期维护时，可以单独拆解清理喷口的积垢，不需要整体更换管路连接件，能降低现场运维的配件成本。建模过程中对每个配合面的公差做了匹配设定，锁紧螺母与本体螺纹的配合间隙控制在合理范围，既保证旋合顺畅，也不会因为间隙过大出现装配后松脱的问题，喷口处的成型尺寸做了等比例还原，能直接用于后续的流体仿真分析，验证不同压力下的喷射角度与流量参数，给后续的整机管路设计提供准确的模型参考。
