壁挂式低压变频调速器结构设计

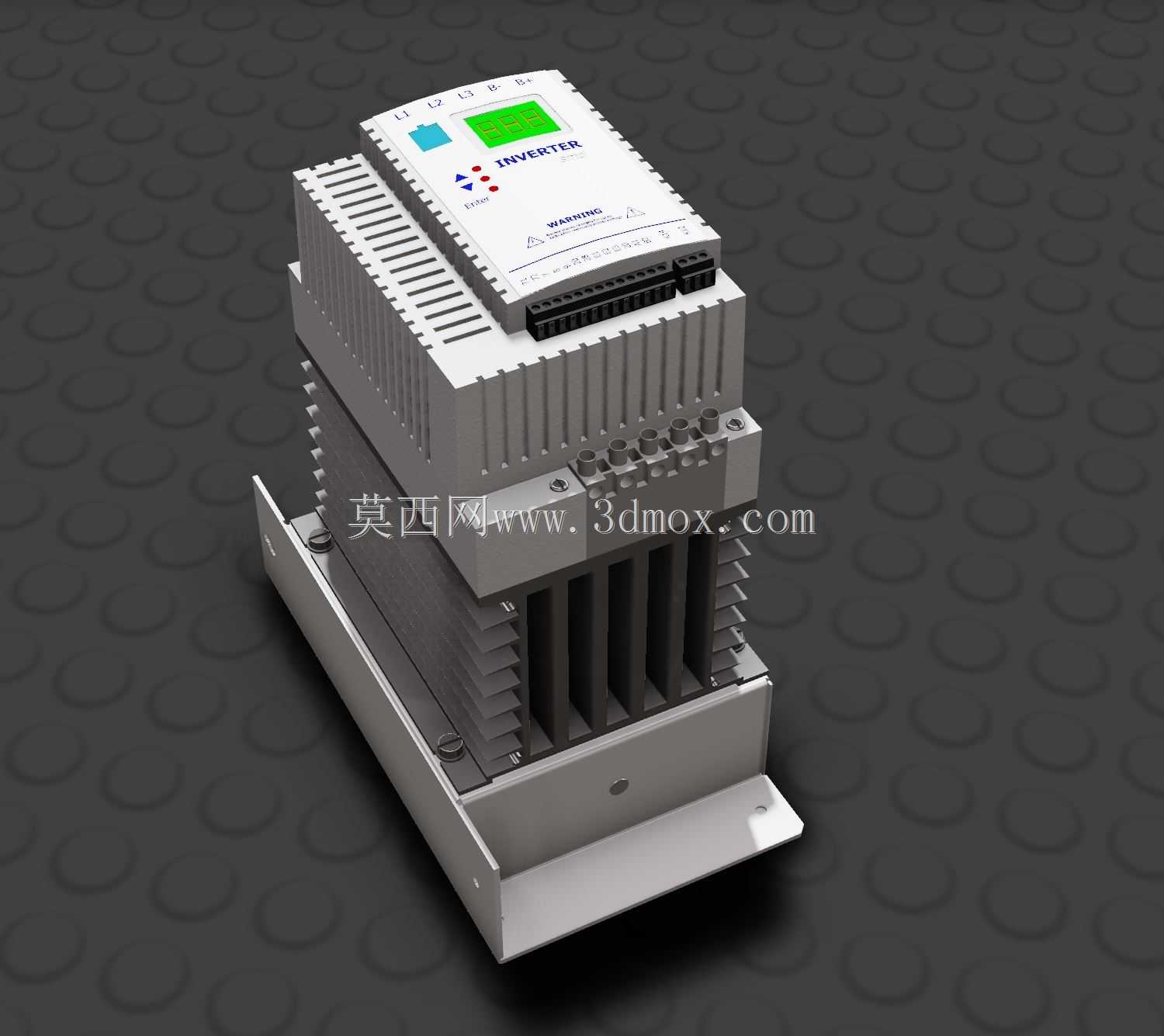

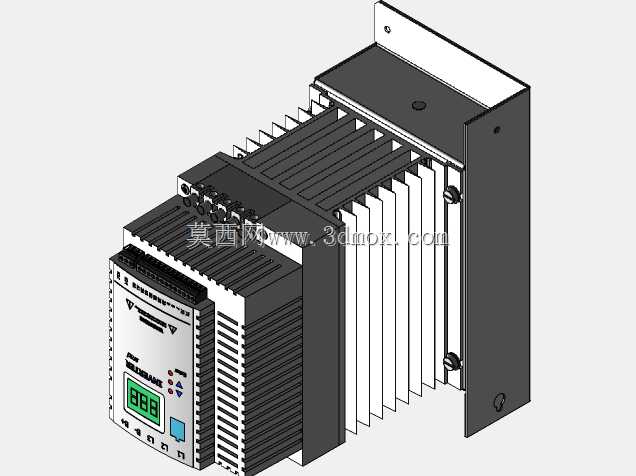

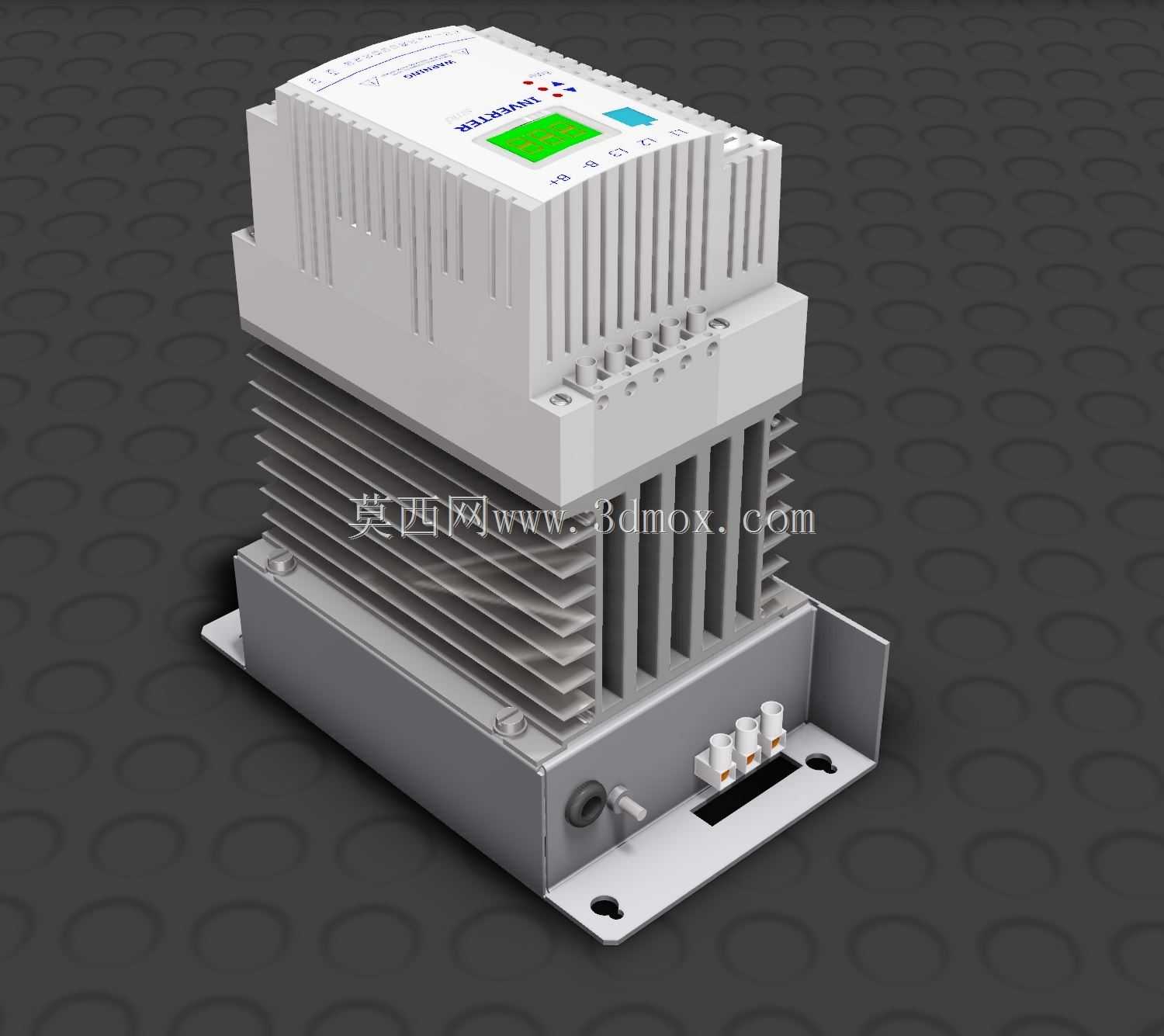

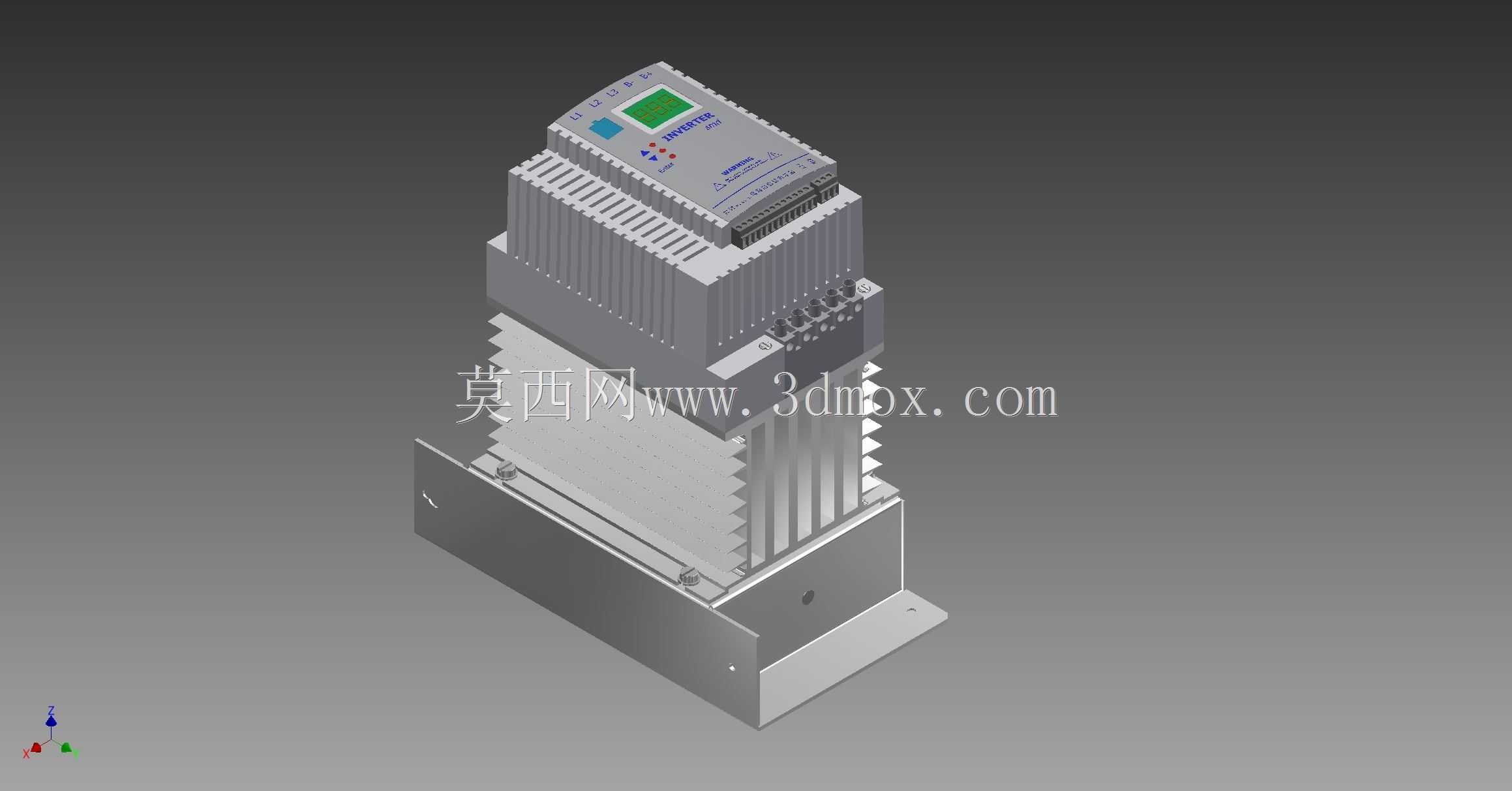

这款变频调速装置覆盖0.37至22千瓦功率段，主要面向工业现场三相异步电机的转速调节需求，在输送线、风机水泵、小型机床辅机、轻工生产线等场景中应用广泛，核心作用是通过改变输出电源频率调整电机转速，替代传统的阀门节流、挡板调速等低效方式，降低电机空载及变负载工况下的电能损耗，同时减少机械启动时的电流冲击，延长电机与被驱动设备的使用寿命。从结构设计来看，整机采用上下分层的布局逻辑，上部为控制与功率驱动腔体，顶部集成了带状态显示的操作面板，面板区域预留了参数设置按键与运行指示灯位，可直接在本地完成频率设定、启停操作与故障码读取，腔体侧面预留了通讯与控制信号接线端口，支持外部端子控制与远程通讯组网，适配不同工业现场的控制需求。下部为独立的散热单元，采用铝制挤压型材散热器搭配竖向散热齿结构，功率器件直接贴合散热器安装面，配合腔体内部的风道设计，可在额定负载下将核心器件结温控制在合理区间，避免高温引发的器件降额或故障。安装结构上，底部设计了一体化的L型壁挂安装支架，支架上预留了标准的安装固定孔位，可直接固定在电控柜内壁或车间墙面的安装梁上，安装边界充分考虑了现场接线与散热的预留空间，上下方预留足够的走线弧度空间，左右侧预留散热通风间隙，避免紧贴其他设备导致的散热不畅。整机外壳采用阻燃工程塑料与金属结构件组合的方式，上盖的塑料壳体表面设计了横向加强筋，既提升了壳体的结构强度，减少运输与安装过程中的形变，也能在一定程度上增加表面散热面积，接线端子区域设计了独立的防护盖板，可防止现场运维时的误触，同时阻挡粉尘进入腔体内部。设计过程中充分考虑了不同功率段的器件布局差异，小功率段可缩减散热单元的体积，大功率段则对应增加散热器长度与电容容量，整体结构具备良好的系列化拓展性，可快速衍生出不同功率等级的同外观产品，减少结构件开模成本与装配工序的复杂度。
