立式液下离心泵化工流体输送设备结构

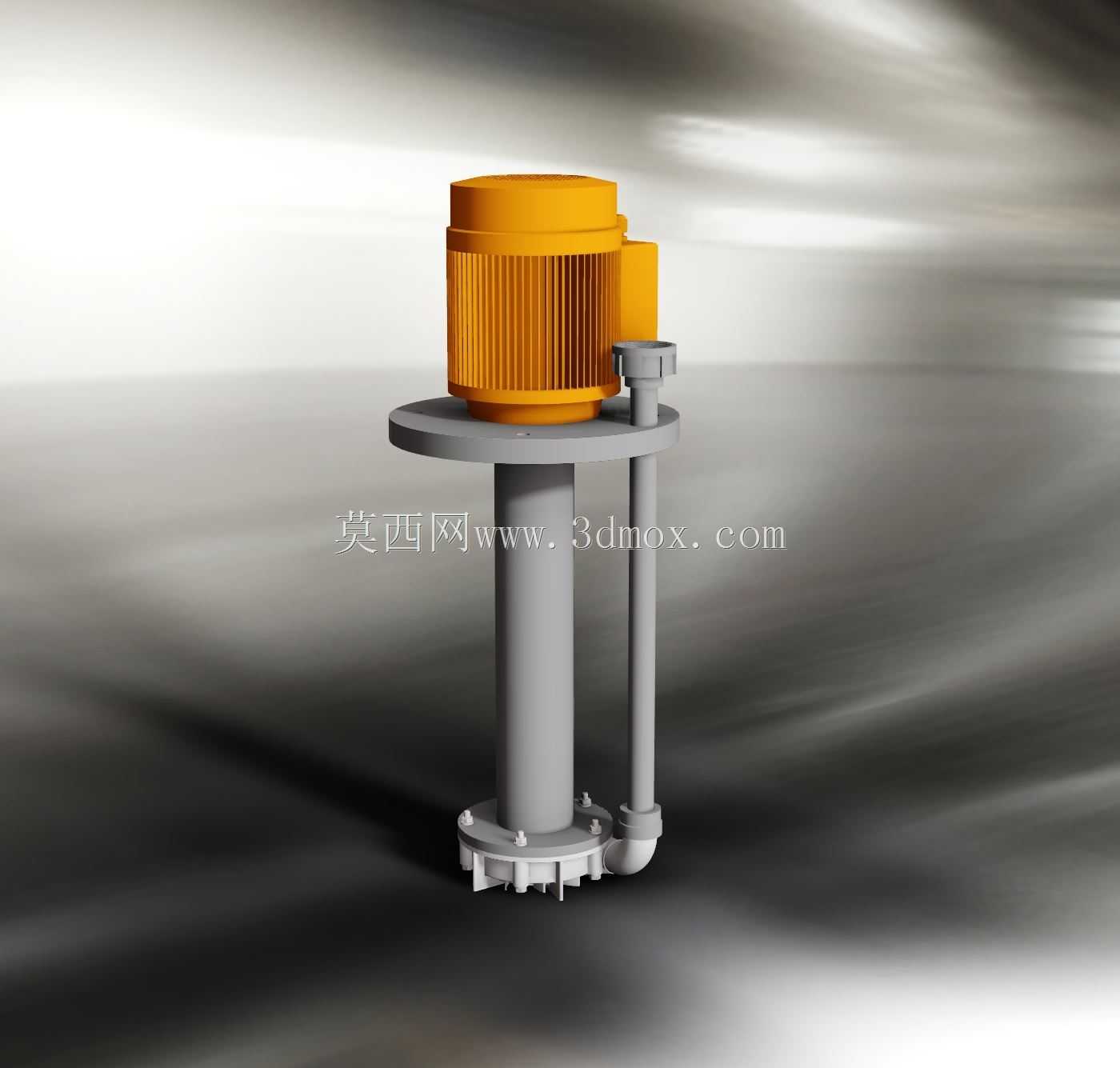

　　这款立式液下离心泵的结构设计，核心针对槽罐内沉浸式流体输送场景开发，在化工、表面处理、废水处理工序中，这类泵体需要长期浸没在储液槽液面以下完成介质输送，因此整体结构采用了立柱悬臂式布局，驱动端的电机完全布置在安装平台以上，过流端的泵腔、叶轮、出液管路全部延伸至液面下方，从根源上避免了轴封泄漏带来的介质溢出风险，适配腐蚀性、含细小颗粒的化工流体输送需求。从安装边界来看，泵体的安装法兰为标准圆形平板结构，可直接搭放在储液槽顶部的预留安装孔位上，不需要额外搭建复杂的支撑机架，法兰下方的立柱长度根据常规槽罐深度做了标准化设计，能保证泵腔入口完全处于液面以下，同时避免叶轮触碰槽底沉积的杂物；出液管路沿立柱平行布置，

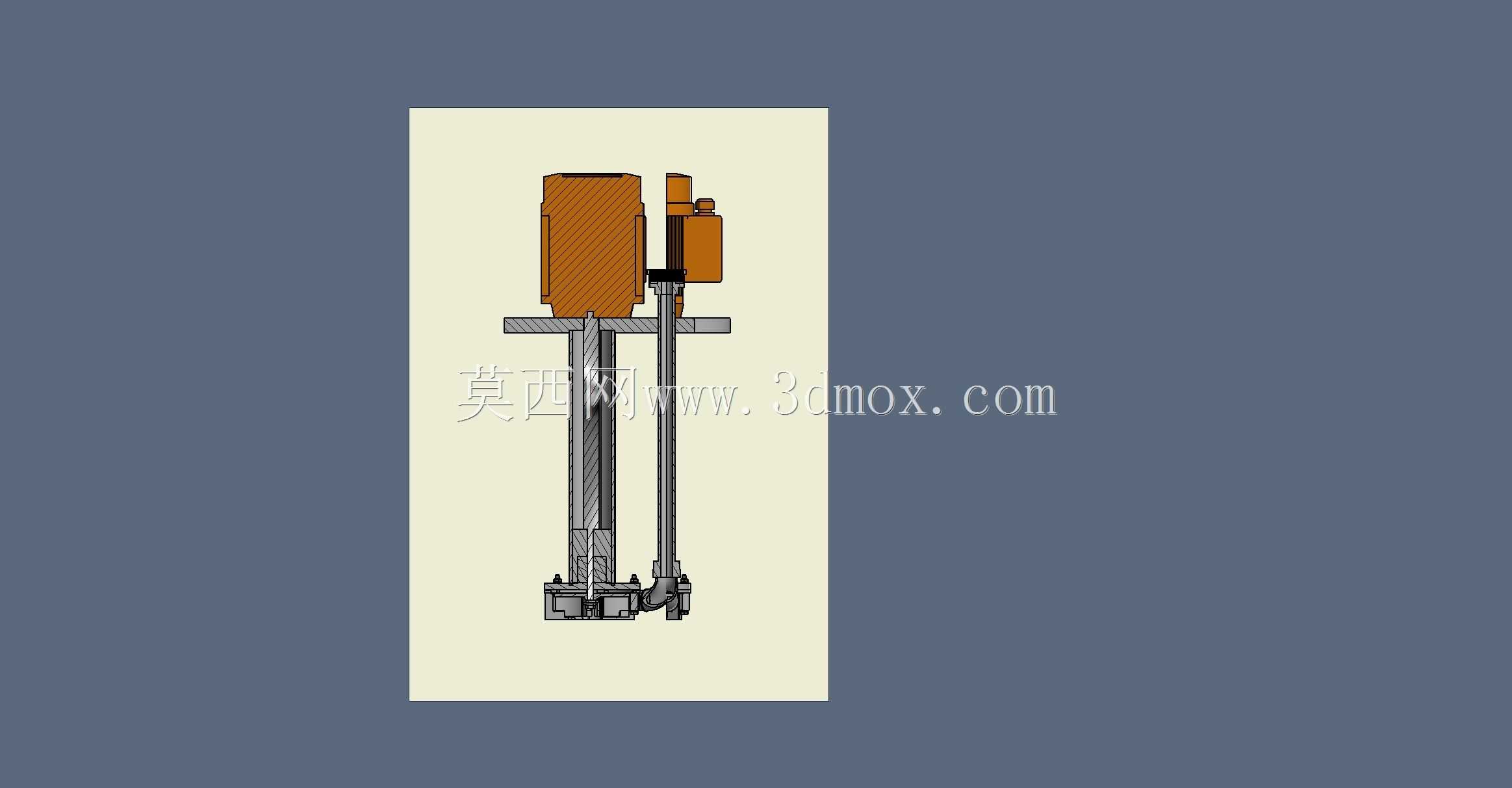

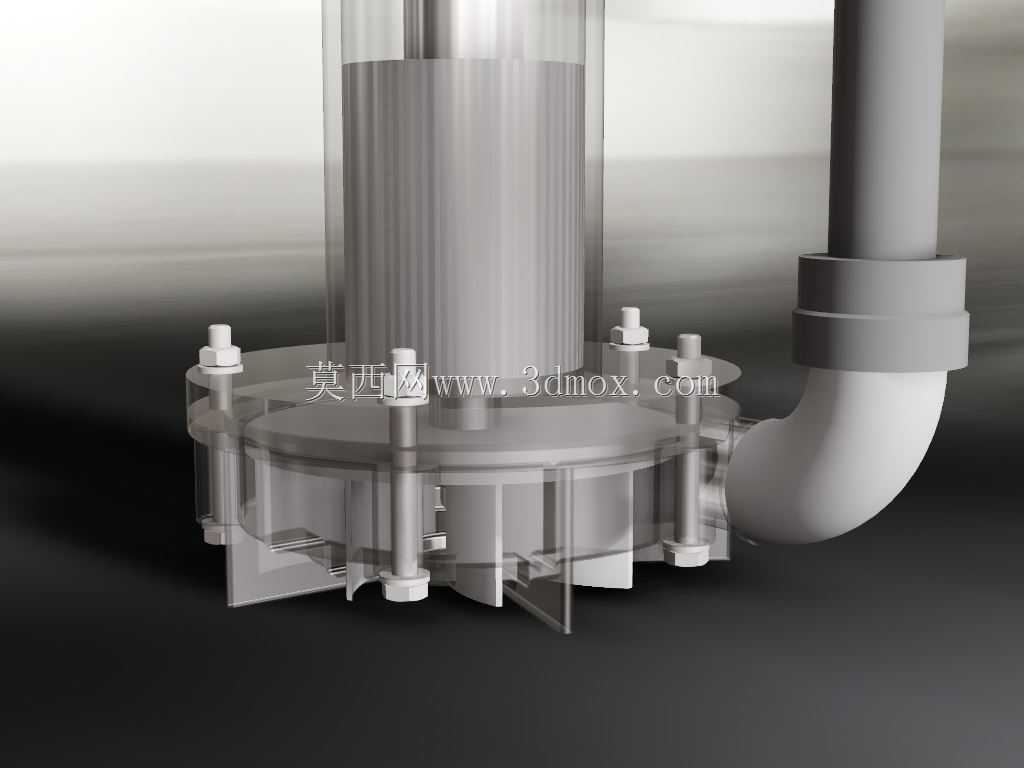

　　从泵腔出口垂直向上延伸至安装平台以上，侧面预留的标准法兰接口可直接对接车间的工艺输送管道，安装时仅需要核对安装孔的开孔尺寸、法兰螺栓孔位分布，以及液下深度是否匹配槽罐实际高度，即可完成快速就位。功能设计上，驱动电机采用顶部立式安装的结构，电机轴通过长轴联轴器与泵腔内部的叶轮直连，省去了中间复杂的传动结构，传动效率损失更小，电机外壳的散热筋结构完全暴露在空气中，即使长期连续运行也能保证足够的散热面积，不会因为槽内液体温度传导导致电机过热。泵体的过流部件整体做了流线型过渡设计，叶轮采用闭式离心结构，在输送含少量固体颗粒的化学介质时，能减少颗粒在泵腔内部的滞留堆积，降低流道堵塞的概率；侧边的出液管与立柱之间做了多处固定支撑，

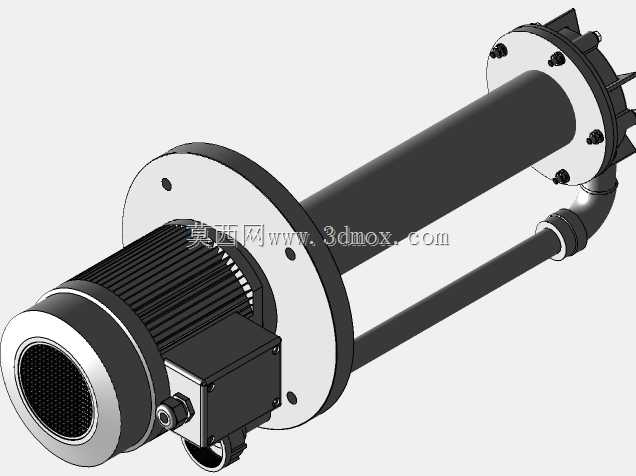

　　避免泵组长时间运行时出液管产生振动疲劳，同时也能强化长轴的运行稳定性，减少轴系的径向摆动量。在实际选型适配过程中，这类液下离心泵不需要灌泵操作，只要泵腔浸没在液面以下，启动即可快速建立输送压力，相比卧式离心泵省去了入口底阀、灌泵管路的配套成本，非常适合电镀槽、酸洗槽、化工废液收集槽这类开放式储液容器的流体循环、输送、排空作业；设计建模时完整还原了各部件的装配关系，从电机的接线盒位置、安装法兰的螺栓孔分布，到液下部分的泵脚支撑结构、出口管路的连接尺寸都做了等比例还原，可直接用于车间设备布局的干涉校验、安装工位的预留设计，也可作为同类泵型改型设计的结构参考，核对安装空间时需要注意预留电机顶部的接线操作空间，以及出口法兰侧面的管道安装操作距离，避免安装后出现操作空间不足的问题。
