横流式贯尔风机结构设计方案

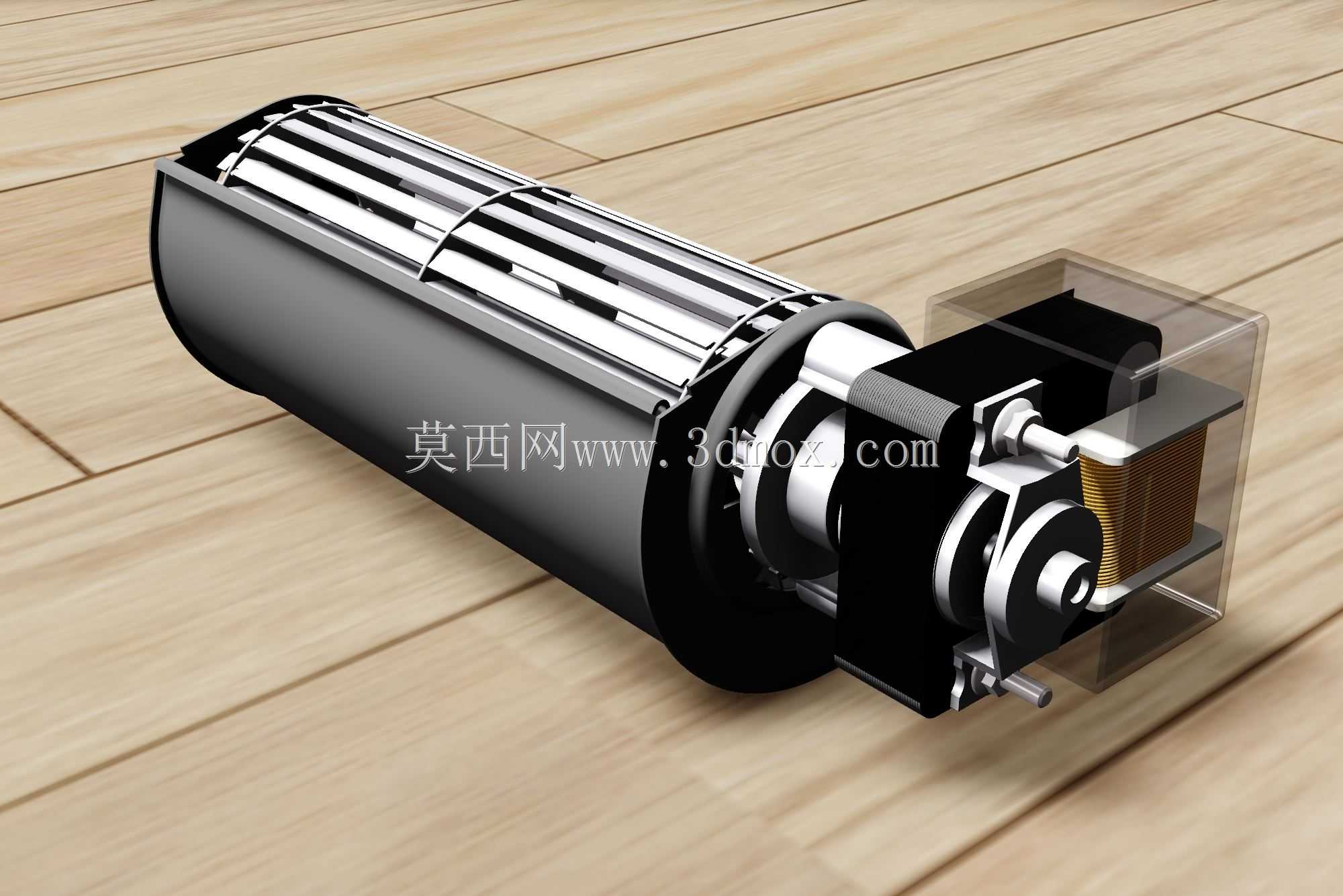

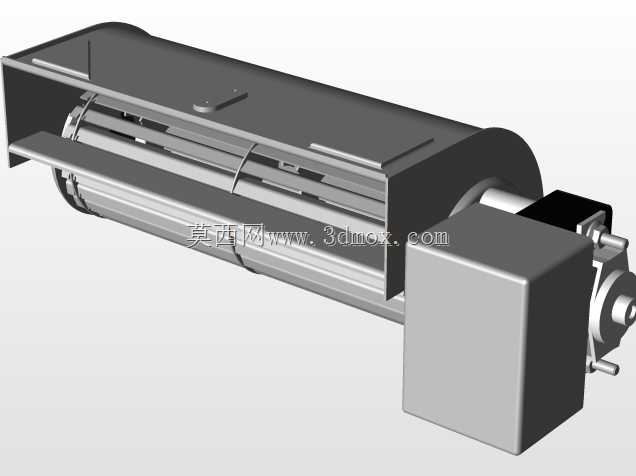

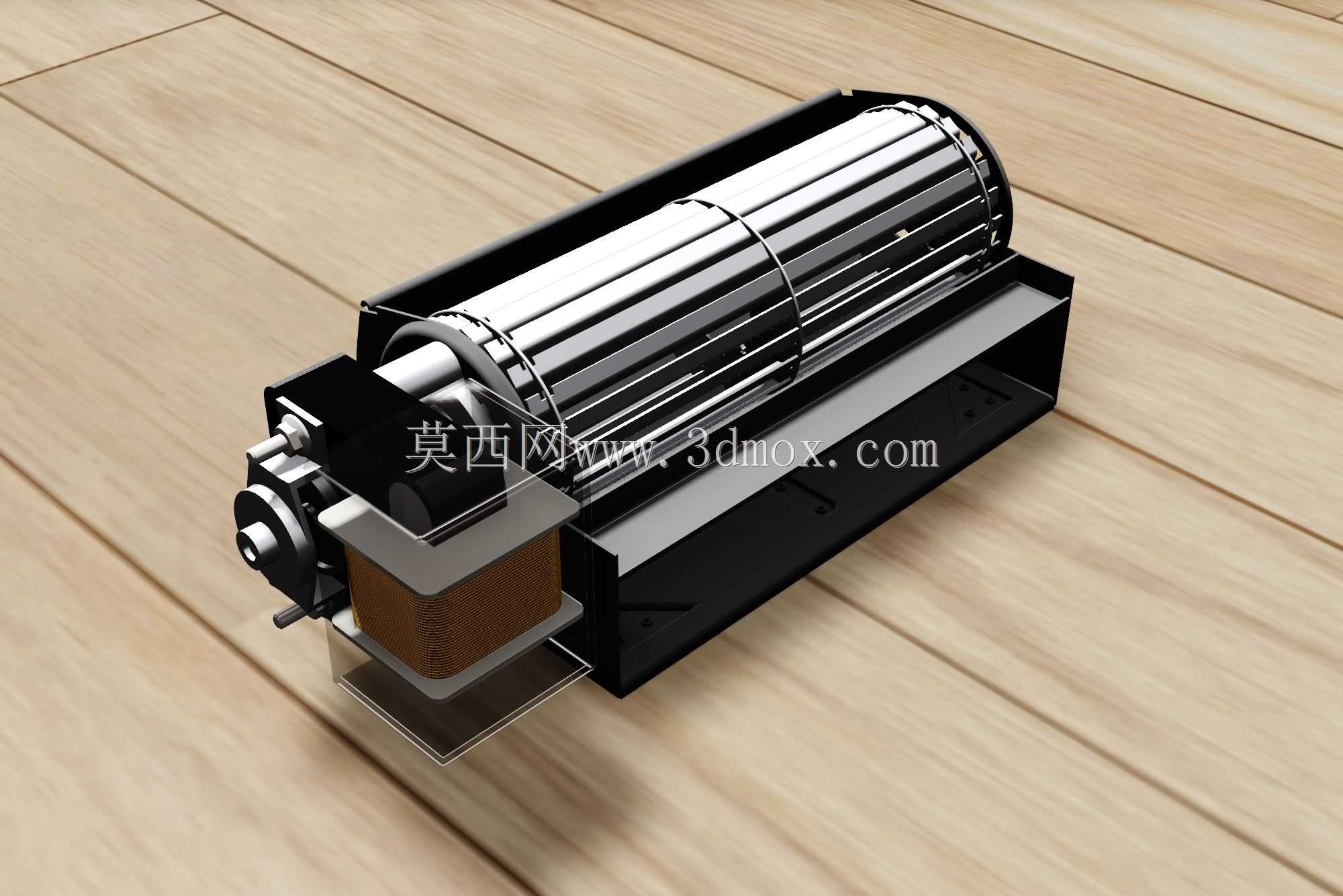

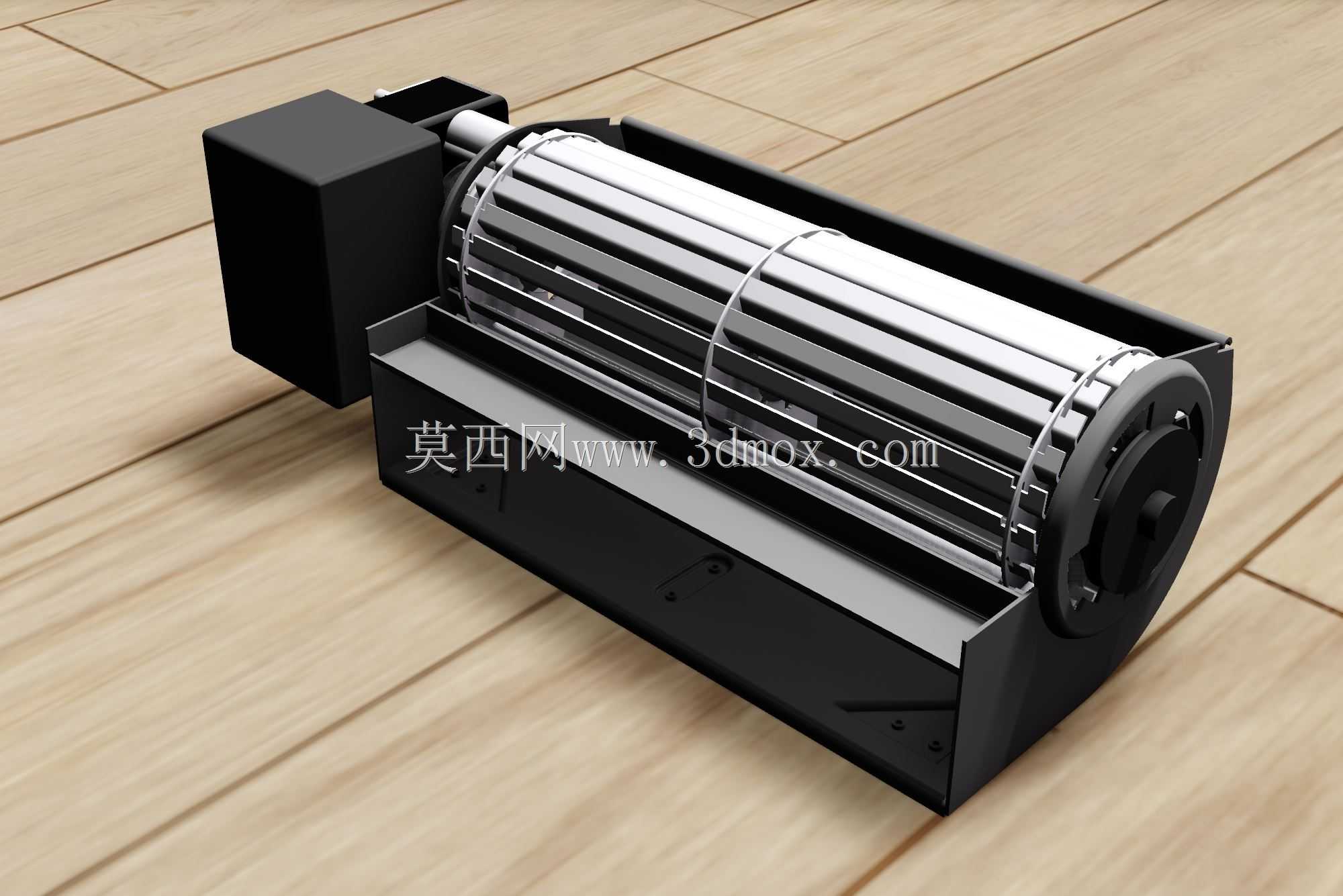

这款横流风机主要面向需要均匀送风、低噪运行的通风散热场景，在商用空调内机、电暖设备、空气净化器、电梯轿厢通风、机柜散热等领域有着广泛应用，和传统轴流、离心风机不同，它能够输出长条形的均匀气流，送风覆盖范围更宽，出风平稳无明显涡流，不会出现局部风力过强或送风死角的问题，很适合对出风均匀度有要求的狭长安装空间。从实际用途来看，它既可以作为独立通风单元完成小空间的空气循环，也可以作为配套组件嵌入各类终端设备，承担散热、送风、气流组织的功能，比如嵌入风幕机形成均匀的风帘阻隔内外空气交换，嵌入取暖器让热流平缓铺散提升取暖舒适度，嵌入电气柜带走内部积热避免元器件过热失效。在功能特性设计上，这款风机采用多节式贯流叶轮结构，叶轮采用多叶片前倾式设计，叶片沿轴向均匀排布，能够在较低转速下实现稳定的大流量送风，运行时气流沿叶轮径向贯穿，经过蜗壳导流后沿出风口方向平稳送出，有效降低了气流紊动带来的运行噪音；侧边独立布置的驱动单元和叶轮主体做了结构分隔，避免驱动部件的热量传递到送风气流中，同时也方便后期对驱动部分做单独维护。设计思路上优先考虑了安装适配性和运行稳定性，整体采用长条形卧式布局，主体结构分为驱动仓、叶轮仓、导流蜗壳三个部分，驱动仓设置在机身单侧，内部预留了驱动部件的安装固定位，做了封闭隔尘设计避免灰尘进入驱动区域影响运行寿命；叶轮仓两端设置了轴承安装位，保证叶轮转动时的同轴度，减少长期运行的径向跳动；导流蜗壳的曲面弧度经过反复调整，能够顺畅引导叶轮甩出的气流沿出风口方向送出，减少风道内的气流阻力，降低风噪的同时提升送风效率。外形尺寸方面，整体为规整的长方体卧式结构，安装边界清晰，底部预留了标准化的固定安装孔位，安装时只需要预留对应长度的狭长安装空间即可，不需要额外预留侧面的大尺寸检修空间，机身厚度控制合理，能够嵌入厚度有限的设备夹层或者吊顶空间，适配各类紧凑安装场景；出风口沿机身长度方向通长布置，出风宽度和机身长度匹配，能够实现和安装面等宽的均匀送风，不需要额外加装导流散流部件，简化了终端设备的结构设计。
