卧式塑料注射成型设备结构设计

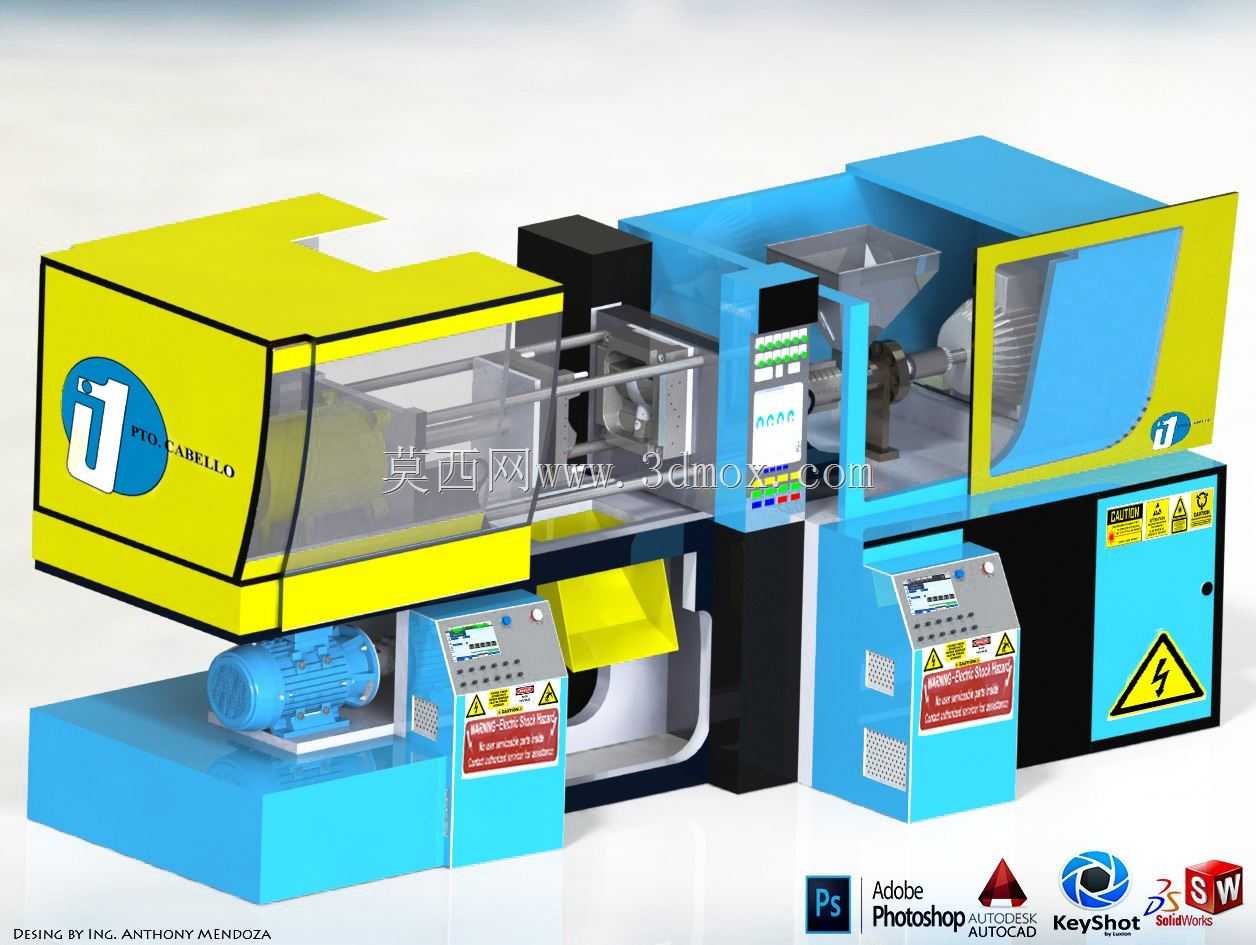

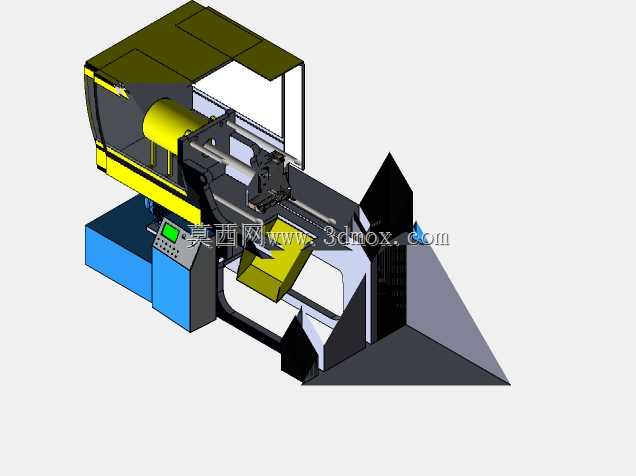

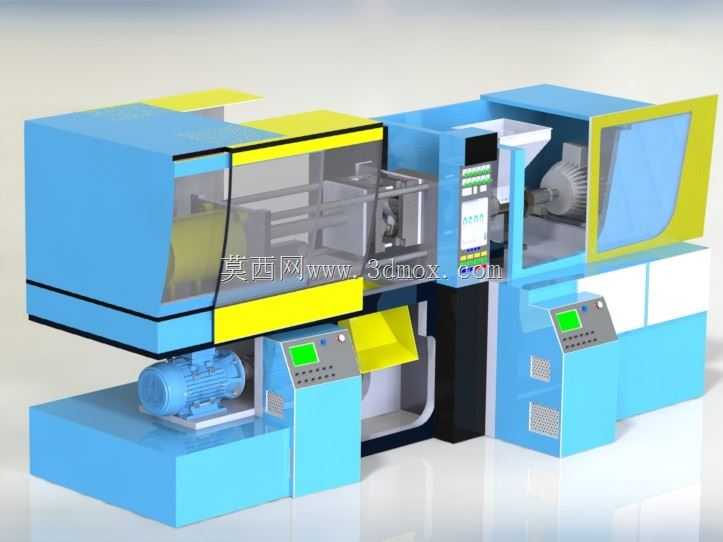

这款卧式塑料注射成型设备，是面向塑料制品量产场景打造的核心生产装备，广泛应用于日用塑料件、电子外壳、汽配塑料配件、包装容器等多类塑料制品的加工生产环节，是塑料制品加工厂实现热塑性塑料成型作业的核心设备。设备整体采用卧式布局结构，将注射单元与合模单元沿水平轴线排布，既匹配车间常规流水线的物料流转走向，也能降低设备整体重心，提升大吨位锁模作业时的运行稳定性，减少作业过程中的震动偏移。从功能分区来看，设备左侧为合模作业区域，配套有独立的驱动电机与安全防护外罩，可实现模具的快速启闭、高压锁模与成型件顶出动作，透明防护视窗既能够阻隔作业过程中的飞溅风险，也方便操作人员实时观察模腔内的成型状态；中部为机架连接与传动区域，内置料管输送、螺杆传动结构，承担熔融塑料的高压输送通道功能；右侧为注射单元与控制操作区域，上方设置带防护的料斗用于投入塑料原料，下方集成独立的操作控制柜，面板上排布有参数调节按键、状态显示仪表与急停控件，操作人员可在设备侧方完成参数设置、作业启停等操作，无需绕至设备正面，适配车间多机排布时的操作动线。设备外壳采用黄蓝撞色的工业防护涂装，所有带电区域、高温区域都设置有醒目的安全警示标识，高压电气舱配备带锁的防护柜门，避免无关人员误触引发安全风险。在设计过程中，充分考虑了车间安装的边界条件，设备底部为一体化焊接的钢制基座，无需额外搭建复杂的安装地基，仅需平整硬化地面即可完成就位固定，基座预留有地脚螺栓固定孔位与减震垫安装位，可根据车间地面条件选择固定方式；设备两侧预留有足够的维护操作空间，侧方的防护门板均可快速拆卸，方便日常对螺杆、料筒、合模机构、液压管路等部件进行检修保养；设备整体的外接接口统一排布在机身背部，包含电力接入端口、冷却水路接口、气动管路接口，布线布管时可沿车间墙面或地面桥架规整排布，不会占用正面操作空间。设备的各功能模块采用模块化设计思路，注射单元、合模单元、控制单元均可根据生产需求进行规格适配，比如更换不同直径的螺杆来适配不同原料的塑化要求，调整合模机构的行程来适配不同尺寸的模具，无需对整体机架进行大幅改动，能够覆盖从小型精密塑料件到中大型普通塑料件的成型生产需求，适配不同规模塑料制品加工厂的柔性生产要求。
