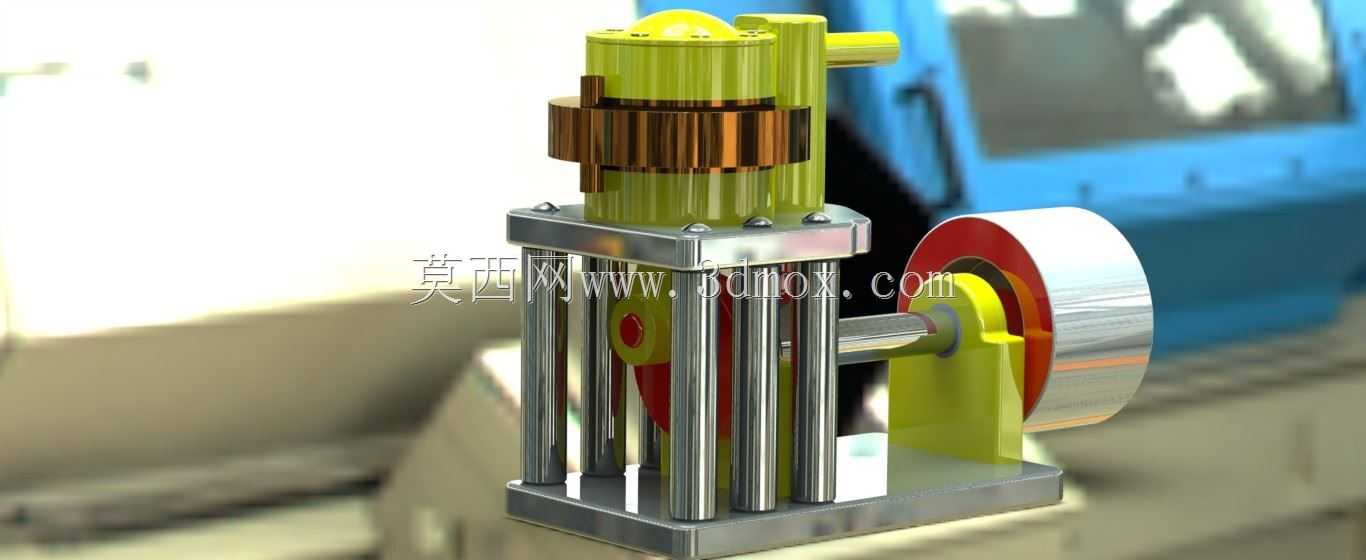

立式单缸小赫斯基往复式蒸汽动力装置

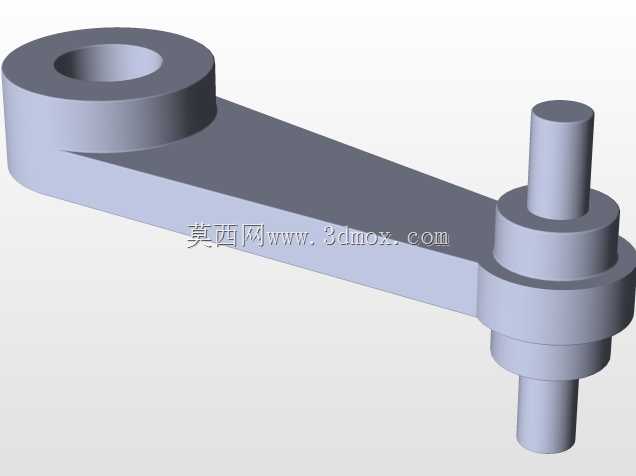

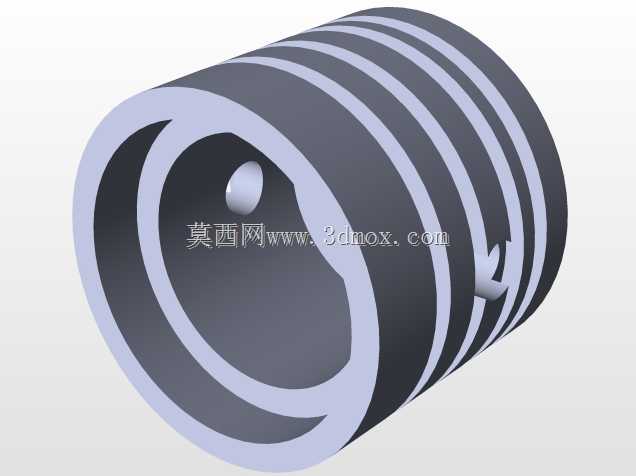

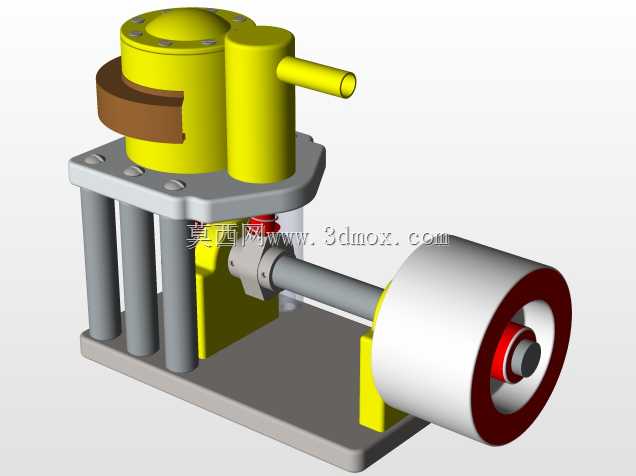

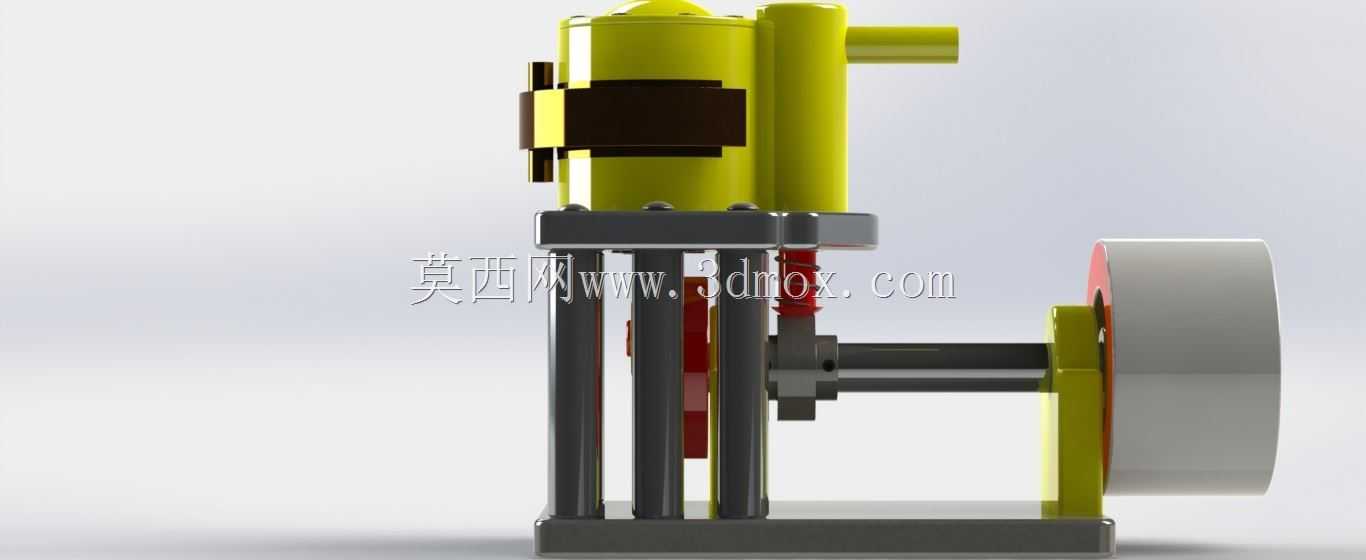

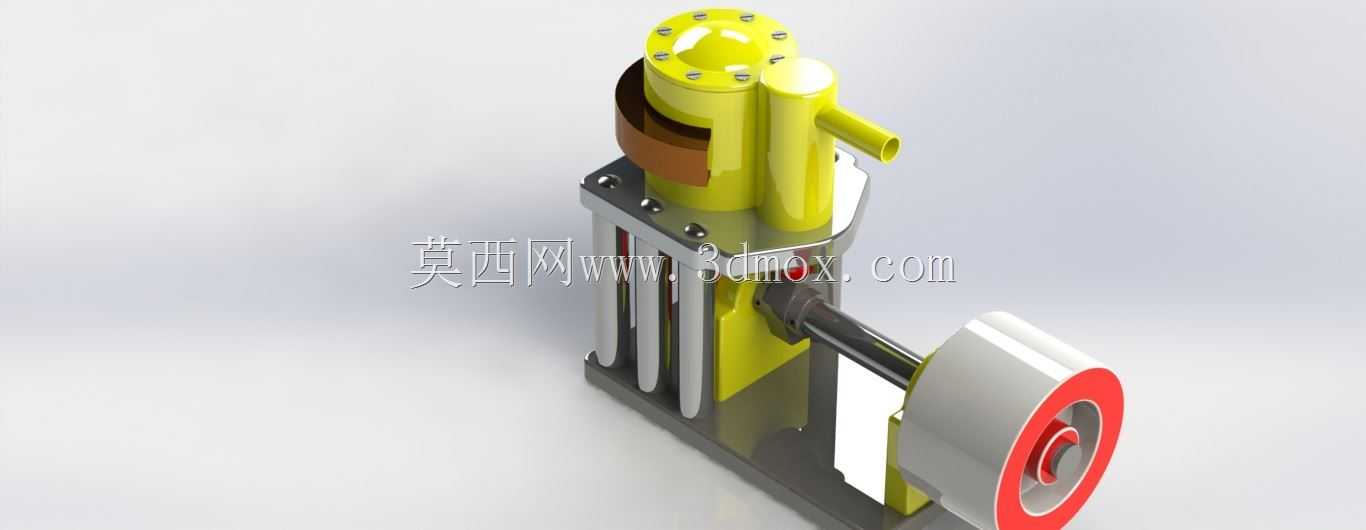

　　这套立式单缸往复蒸汽动力结构，在小型蒸汽动力演示、教学实训场景中有着极高的适配性，不少职业院校的机械原理实训室、科创类手工动力装置改装场景里，这类结构都是用来直观展示热能转换为机械能过程的核心载体，区别于大型工业蒸汽机组的复杂管路与多级膨胀结构，这套紧凑化的设计把蒸汽做功的核心逻辑浓缩在极小的安装空间内，不需要配套复杂的冷凝回收管路即可完成基础的动力输出演示。从实际功能逻辑来看，高压蒸汽从侧部的进气管路导入立式气缸腔体后，推动活塞做上下往复运动，活塞通过连杆结构将直线运动传递到侧置的曲柄轴上，最终带动外侧的飞轮做连续旋转运动，飞轮自身的转动惯量可以有效抵消活塞往复运动的死点冲击，让整个动力输出过程更平顺，不会出现单缸结构常见的卡滞、

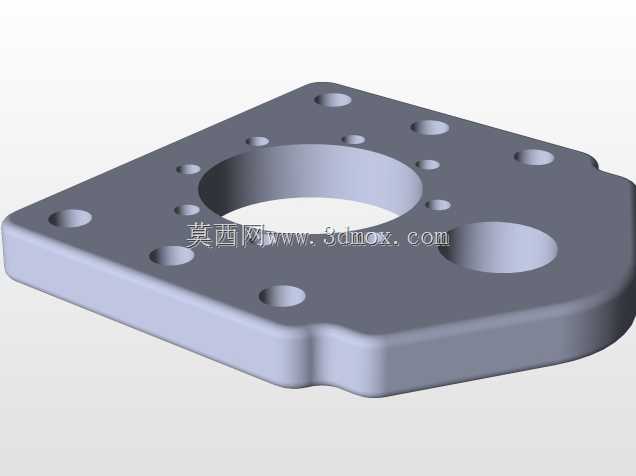

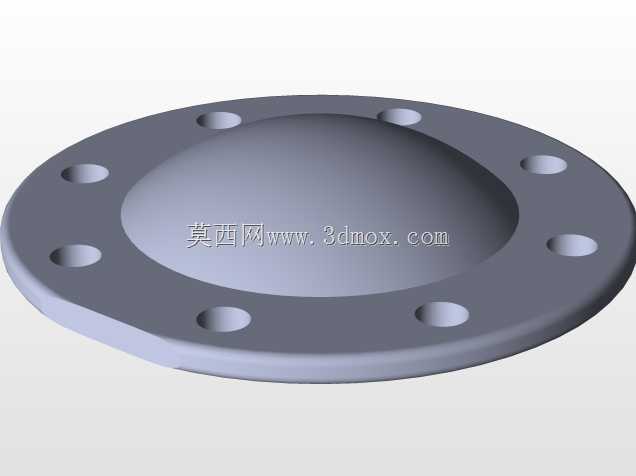

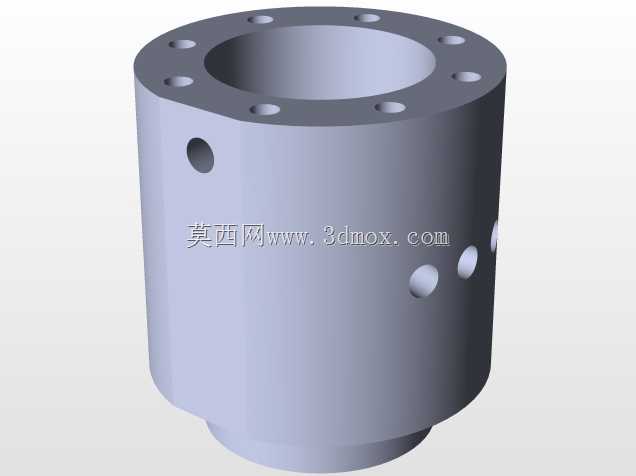

　　转速波动过大的问题。在设计思路的落地过程中，气缸部分采用立式同轴布局，缸盖与缸体通过周向均布的紧固件完成密封连接，这种布局可以最大程度压缩装置的横向占用空间，同时让活塞的重力方向与运动方向保持一致，减少侧向摩擦带来的功率损耗；缸体下部的支撑结构采用镂空式框架设计，既给曲柄连杆机构预留了足够的运动避让空间，又能降低整体结构的自重，同时方便运维过程中直接观察连杆的运动状态，及时排查卡滞、磨损等异常问题。从安装边界的尺寸逻辑来看，整套装置的核心安装基准是下部支撑框架的底面，安装时需要保证底面与安装基座的平面度公差控制在合理范围内，避免曲柄轴出现偏载导致的轴瓦磨损加快；侧部伸出的曲柄轴长度需要匹配外接负载的安装尺寸，

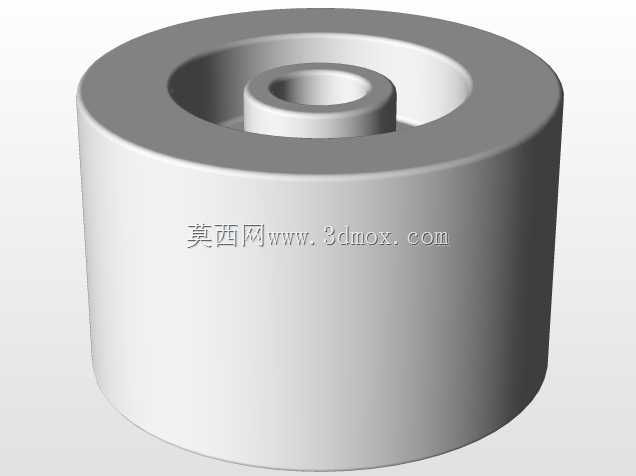

　　飞轮与轴端的连接采用周向定位结构，保证高速转动时不会出现松脱风险；进气管路的接口朝向侧上方，外接蒸汽管路时不需要额外做大幅度的弯折，减少管路的流阻损失。在结构细节的处理上，气缸与活塞的配合间隙需要根据蒸汽的工作温度、压力做适配调整，间隙过大会导致蒸汽泄漏降低做功效率，间隙过小则会在热胀状态下出现活塞卡缸的问题；曲柄部分的配重做了针对性优化，平衡活塞往复运动产生的惯性力，降低整机运行时的振动幅度；支撑框架上的安装孔位采用对称布局，既可以通过螺栓完成刚性固定，也可以搭配减震垫做柔性安装，适配不同的演示台架、小型动力载具的安装需求。这类小型蒸汽动力结构除了教学演示用途外，也可以作为小型蒸汽动力模型、复古动力装置的核心动力单元，在模型船、

　　模型车的改装场景中，只要匹配对应压力的微型蒸汽发生器，就可以提供稳定的旋转动力输出，相比电动动力结构，蒸汽动力的运行过程可以更直观地展示能量转换的全流程，在科创展示、科普活动场景中有着更强的演示效果。设计过程中特意将所有运动部件的外露部分做了安全距离预留，飞轮外侧不需要额外加装复杂的防护壳即可满足基础的演示安全要求，同时不会遮挡飞轮、曲柄的运动过程，方便观察者直观理解整套结构的传动逻辑。
