双摆臂V型蒸汽动力装置结构设计

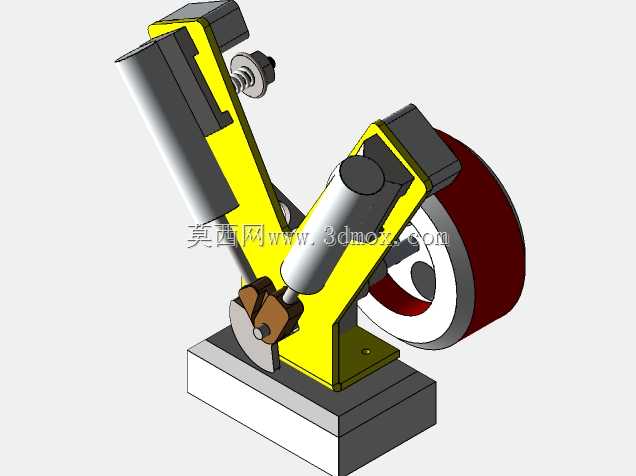

　　这款双摆臂V型蒸汽动力结构，在小型蒸汽动力演示装置、教学实验台架以及复古动力模型的开发场景中有着较高的参考价值，其结构布局区别于传统直列单缸蒸汽机，采用V型排布的双摆臂结构，能够在有限的安装空间内实现更平顺的动力输出，减少单缸结构往复运动带来的振动问题。从实际功能层面来看，该装置通过高压蒸汽进入配气腔后，交替推动两侧摆臂做往复摆动，摆臂通过铰接的连杆结构将摆动转化为曲轴的旋转运动，最终通过端部的带轮输出旋转扭矩，可直接连接小型发电机、水泵负载或者作为传动演示机构使用，整套动力传递路径没有冗余的传动环节，能量传递损耗相对较低。

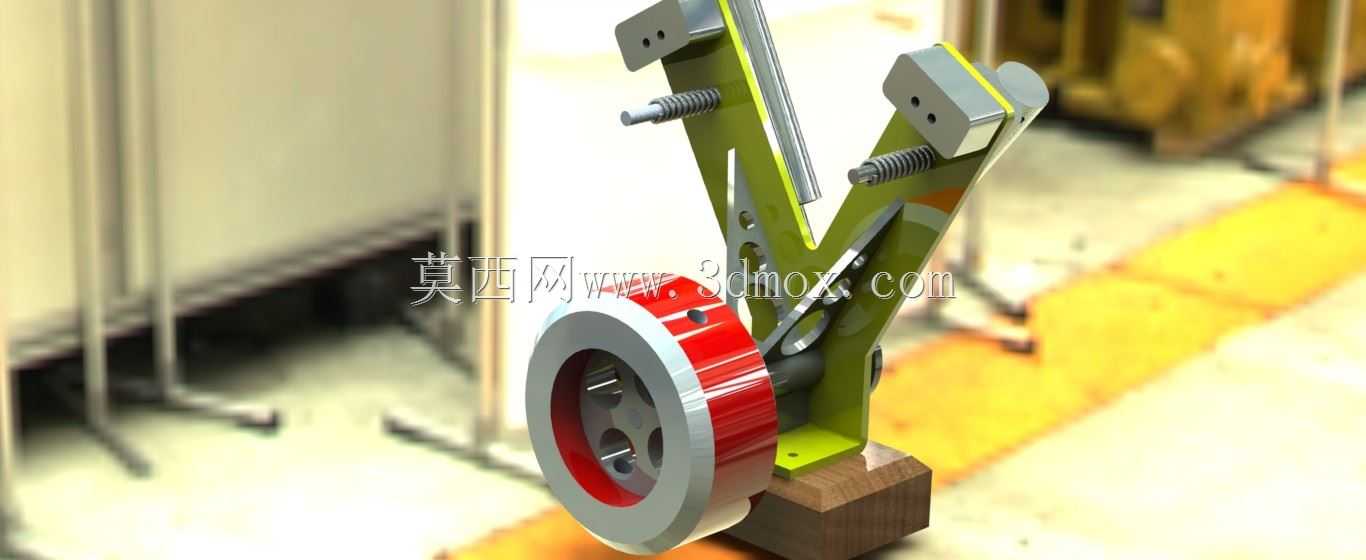

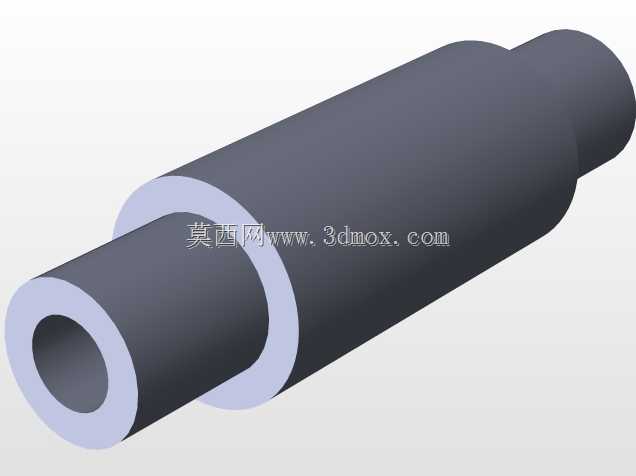

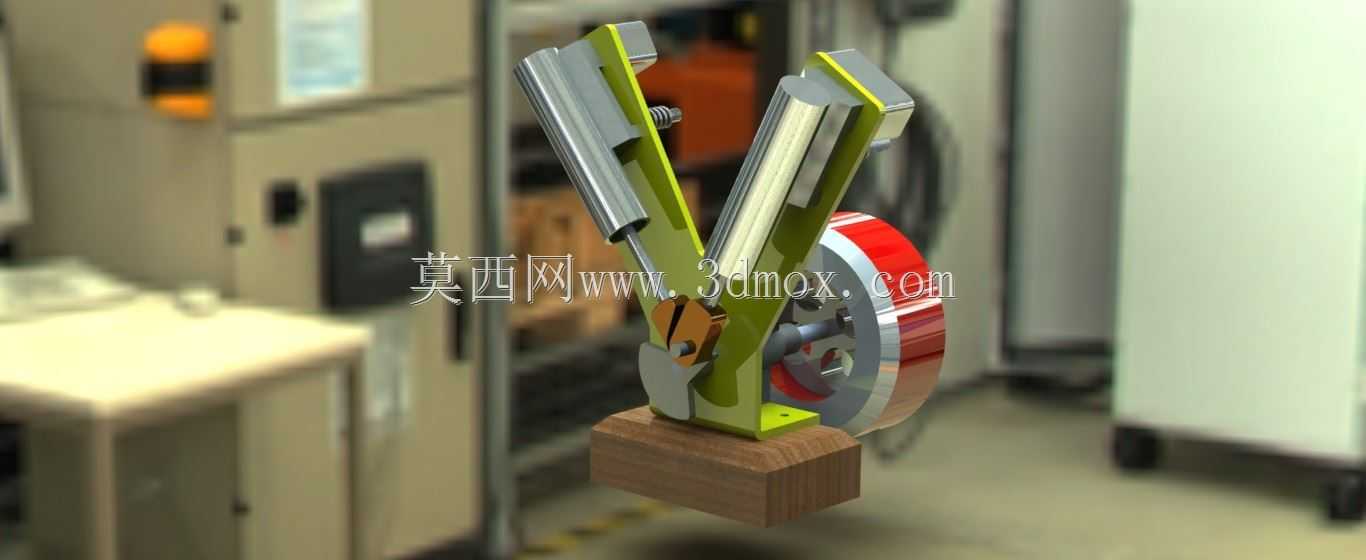

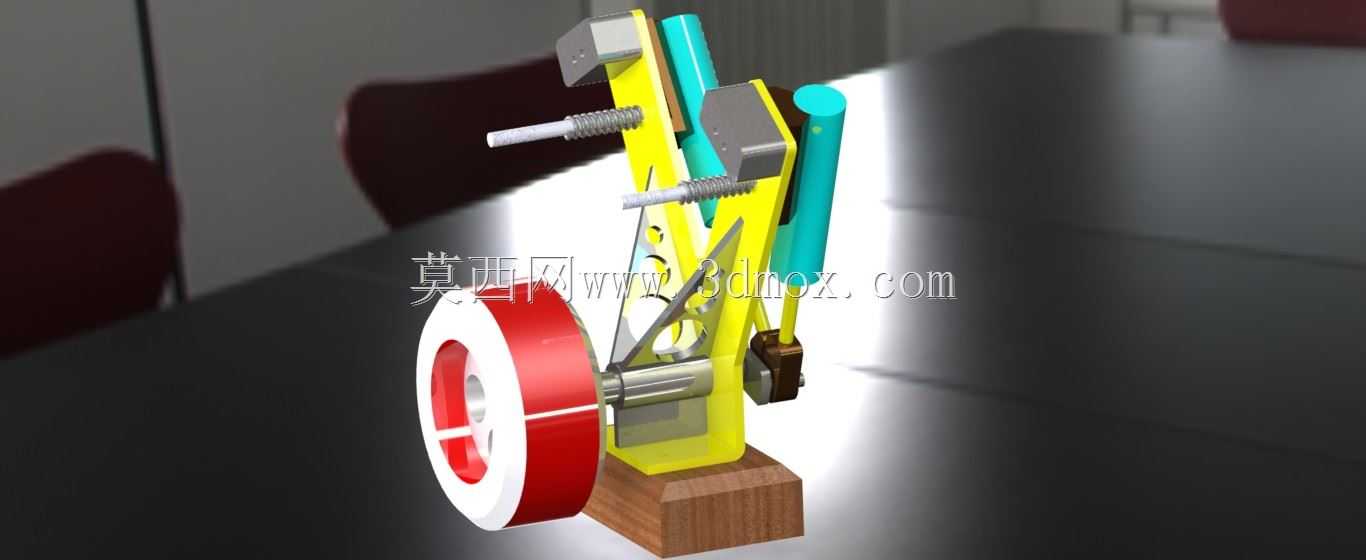

　　在设计思路上，该结构优先考虑了运动部件的受力均衡性，V型夹角的设定经过运动学仿真验证，能够保证两侧摆臂的运动相位差合理，避免出现运动死点，同时摆臂与缸体的铰接位置采用了耐磨衬套的安装位设计，预留了润滑脂加注的空间，长期运行时可减少铰接面的磨损。缸体部分采用分体式装配结构，配气阀座与摆臂腔室分开加工，后期维护时可单独拆卸配气组件进行检修，不需要完全拆解整个动力单元，降低了维护难度。从安装边界来看，整个装置的底部设置了木质安装基座，基座上预留了四个固定安装孔，可直接通过螺栓固定在实验台架或者设备机架上，整体横向安装尺寸控制在较小范围内，不需要占用过大的安装空间，端部输出带轮的中心高度与基座安装面保持固定尺寸差，对接外部负载时不需要额外调整带轮的中心高，可直接匹配标准规格的传动皮带。

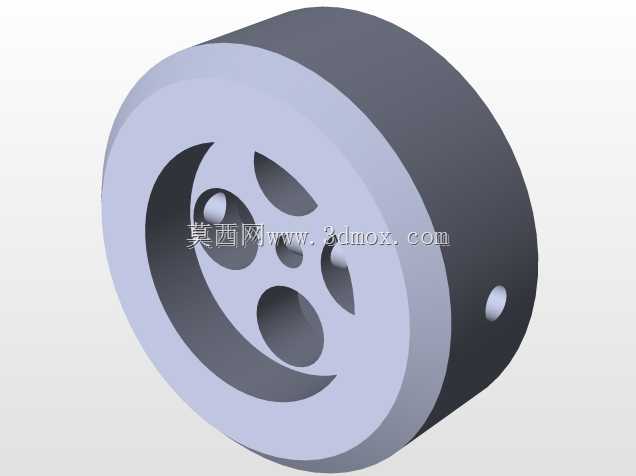

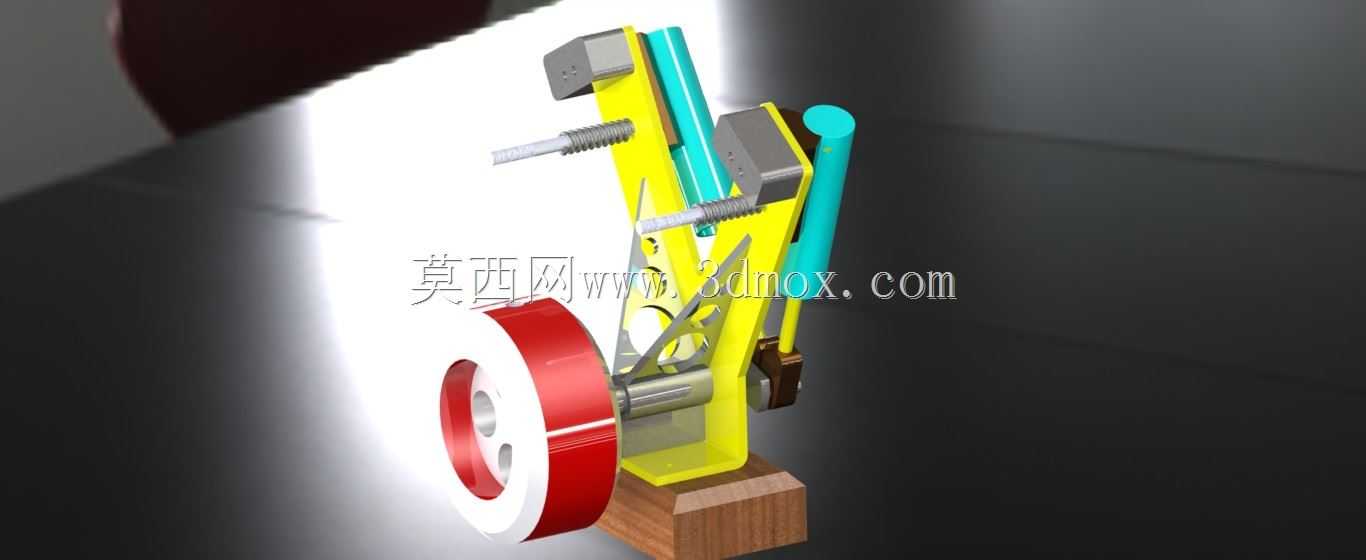

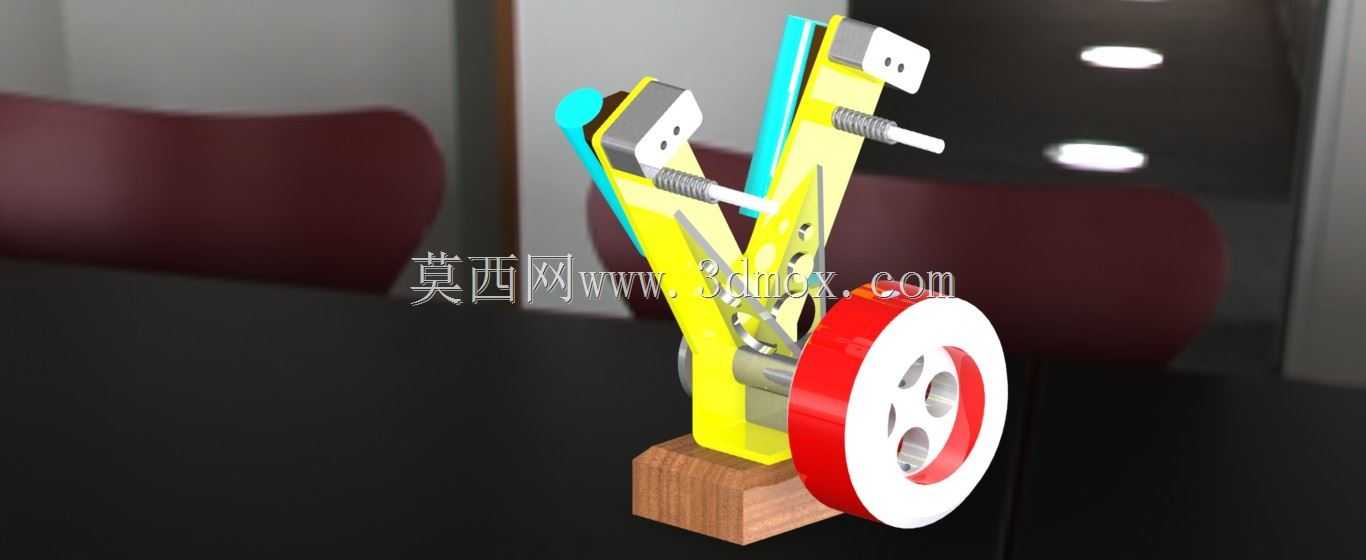

　　结构细节上，两侧摆臂的背部设置了可调式限位螺钉，可通过旋转螺钉调整摆臂的最大摆动角度，从而控制蒸汽进气量的大小，实现输出转速的微调，这种调节方式不需要改动配气阀的结构，在调试阶段可快速完成参数匹配。输出端的带轮采用了辐板式结构，在保证结构强度的前提下降低了旋转部件的自重，减少了启动时的惯性阻力，带轮边缘设置了挡边，可避免传动皮带在运行过程中脱出。整个装置的外露运动部件都做了圆角处理，没有尖锐的凸起结构，在教学演示场景中使用时可降低磕碰划伤的风险。从运动特性来看，双摆臂交替做功的模式让曲轴的旋转扭矩输出更连续，相比单缸蒸汽机需要配备较大质量的飞轮来稳定转速，该结构可适当减小飞轮的尺寸，进一步压缩整体结构的体积和重量。

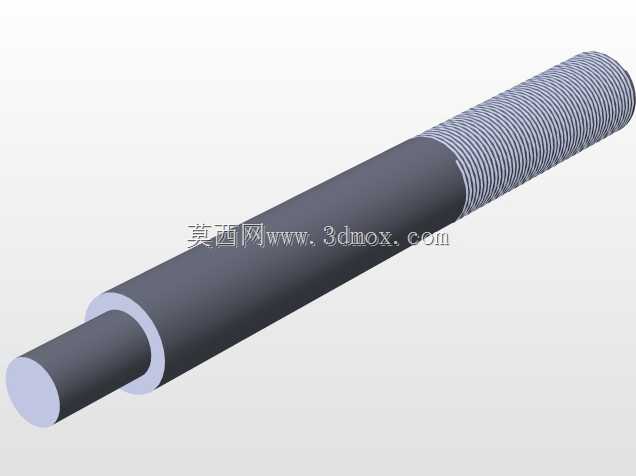

　　在实际选型参考时，该结构的配气接口位置设置在V型结构的后侧中心位置，进气管道可从后方直接对接，不会与两侧的摆臂运动路径产生干涉，管路布置更加简洁。摆臂与连杆的连接位置采用了销钉铰接结构，销钉端部设置了开口销安装孔，可防止运行过程中销钉脱出，提升了结构运行的可靠性。整个装置的所有连接螺栓都采用了标准规格的紧固件，在加工制作时可直接选用标准件，不需要定制特殊规格的连接件，降低了加工和装配的成本。对于从事小型动力装置设计、教学实验设备开发的结构工程师来说，该结构的运动机构设计、装配公差配合、安装接口预留的思路都有较强的参考意义，可直接在此结构基础上根据实际负载需求调整尺寸参数，适配不同的应用场景。
