立式细线双缸蒸汽动力装置结构设计

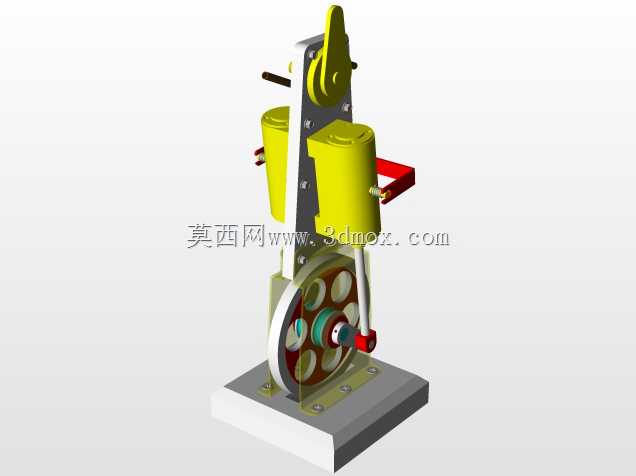

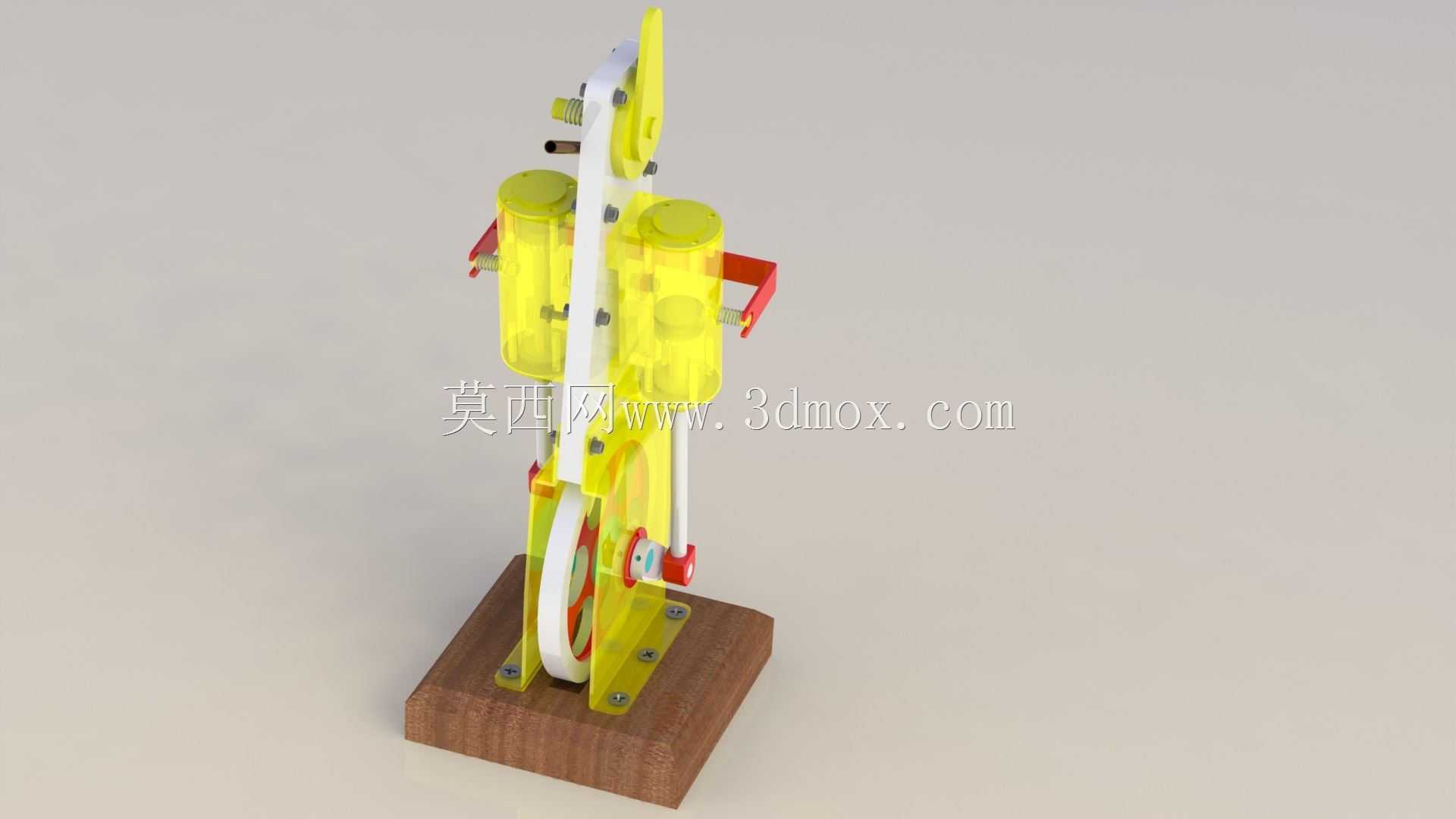

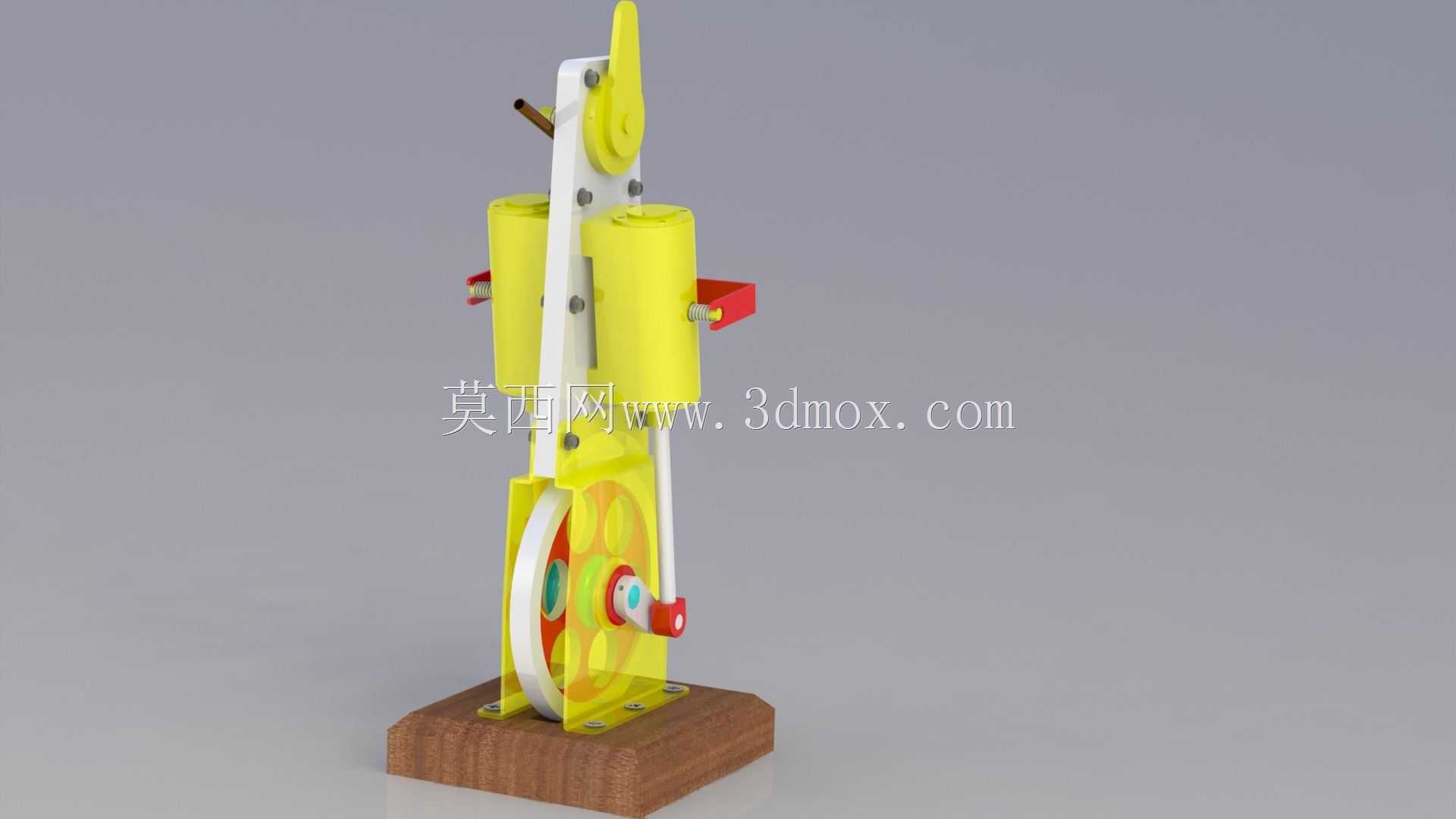

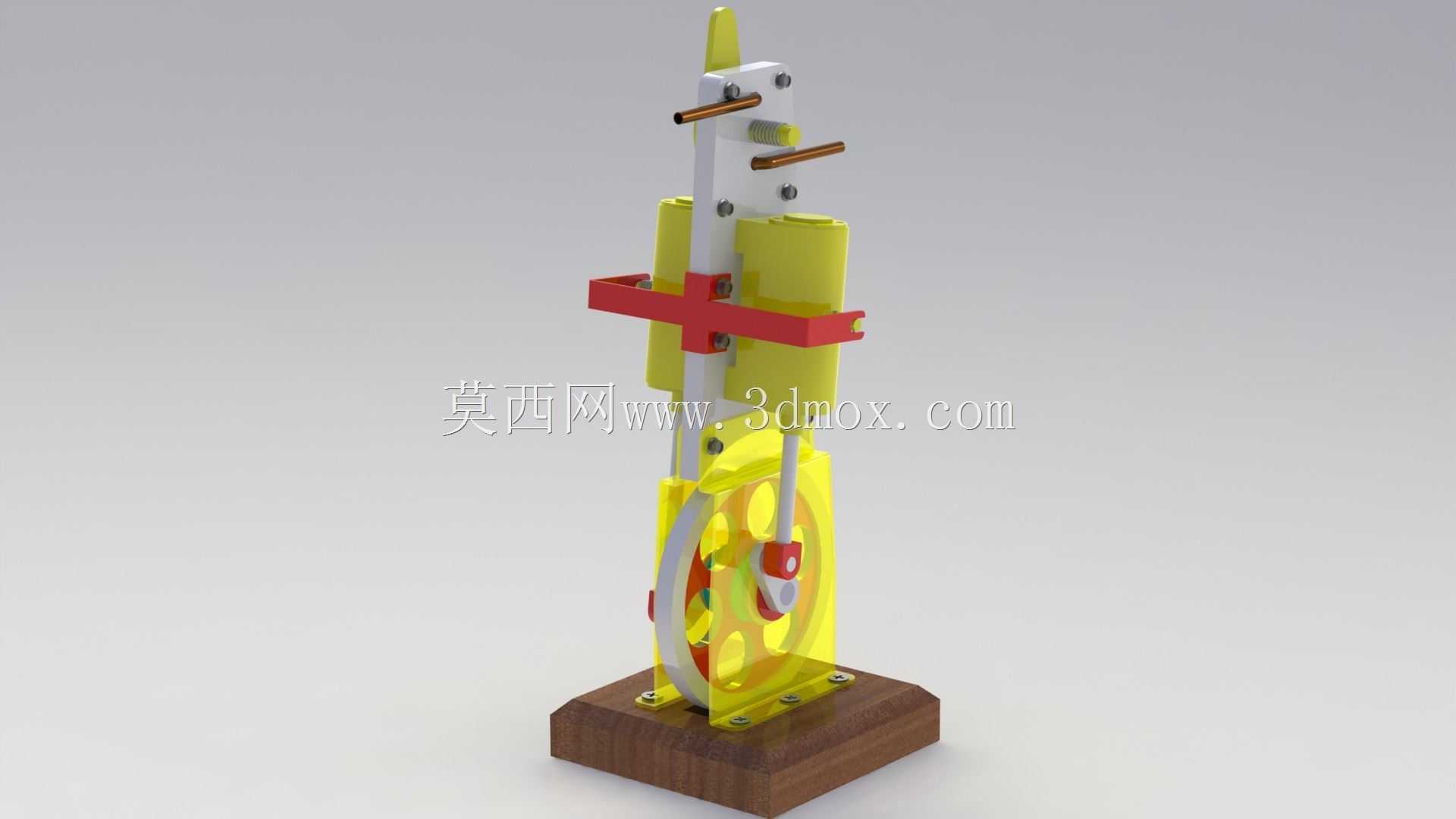

　　这款双缸立式蒸汽动力装置，在小型动力演示、教学实训场景中有着明确的应用定位，不少职业院校的机械原理课堂、科创工坊的动力原理展示区，都会采用这类结构直观呈现蒸汽能量转换的完整过程，相比单缸结构，双缸布局能有效降低动力输出的脉动性，让曲轴转动的连续性更优，不会出现单缸结构上止点附近的动力死点问题，实际运行时的运转平顺性更适合用来做连续动力输出的演示载体。从结构设计思路来看，整体采用垂直立式排布，两个气缸平行布置在机架上部，通过共用的曲轴连杆机构将活塞的往复直线运动转化为曲轴的旋转运动，这种细线式的窄幅布局，最大程度压缩了设备的横向占用空间，对于桌面级的展示、实训场景来说，不需要预留过大的安装台面，底座采用实木材质的配重结构，

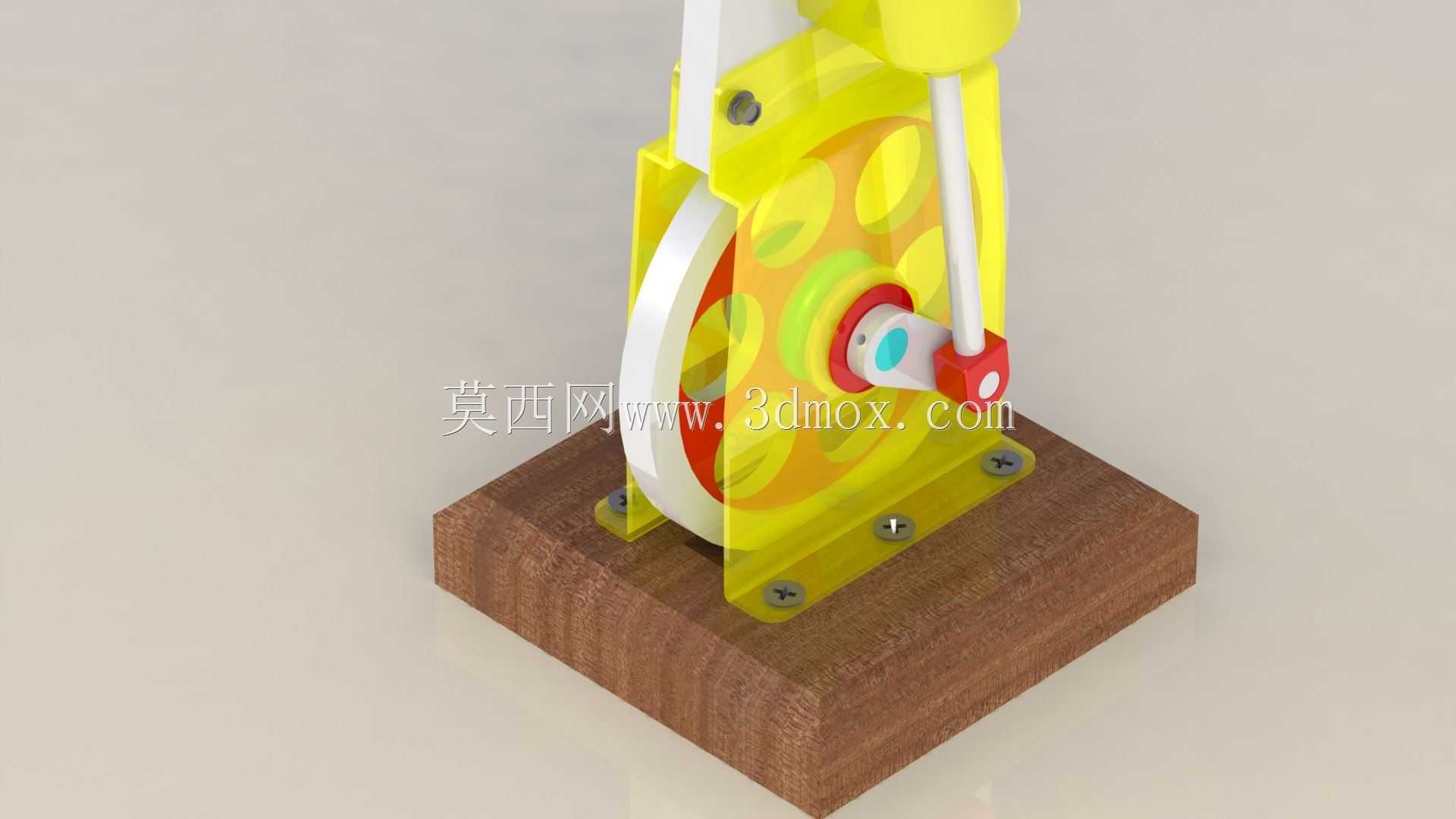

　　重心完全落在底座支撑面的几何中心范围内，运行时的整机振动被底座配重有效吸收，不会出现运转过程中整机移位的问题。从功能特性上看，双缸同步配气的结构设计，让蒸汽的进排气时序错开180度，当其中一个气缸处于活塞下行的做功行程时，另一个气缸刚好处于活塞上行的排气行程，两个气缸交替输出动力，曲轴的输出扭矩波动被大幅抵消，不需要额外加装大质量的飞轮就能维持稳定的转动输出，对于教学演示来说，学生可以直观观察到两个气缸的动作配合逻辑，清晰理解往复式动力机械的配气、传动、能量转换全流程。在安装边界的设计上，整机的安装固定仅需要通过底座上的四个预留安装孔完成，安装孔的位置按照矩形对称排布，适配常规的桌面固定、展示台架固定需求，

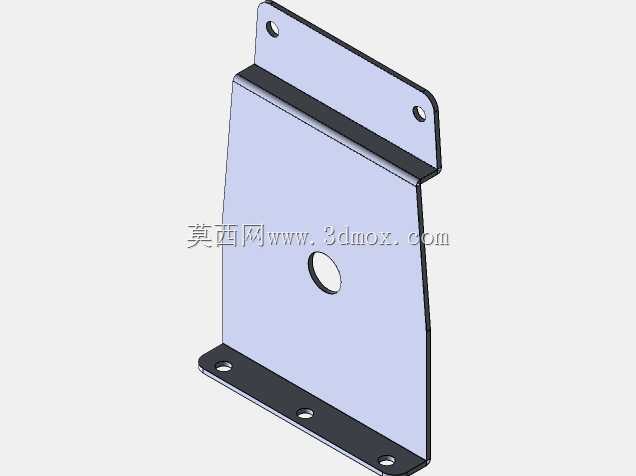

　　不需要额外制作复杂的转接安装板，上部的气缸组件、配气连杆、传动曲柄全部集成在垂直布置的透明机架板上，所有运动部件的运行轨迹都在机架板的轮廓范围内，不会出现运动部件超出安装边界的干涉风险，日常维护时只需要拆卸机架板的固定螺丝，就能完成内部连杆、活塞密封件的更换，不需要对整机进行完全拆解。这类结构在小型蒸汽动力模型、科普展品的设计中具备很强的参考价值，其垂直排布的空间利用思路，也可以迁移到小型往复泵、微型气动动力装置的结构设计中，双缸交替做功的动力输出逻辑，能为小排量往复动力设备的平顺性优化提供直接的结构参考，机架采用的透明板材设计，除了演示场景的可视化需求外，也能在结构测试阶段快速观察内部运动部件的磨损、运行状态，

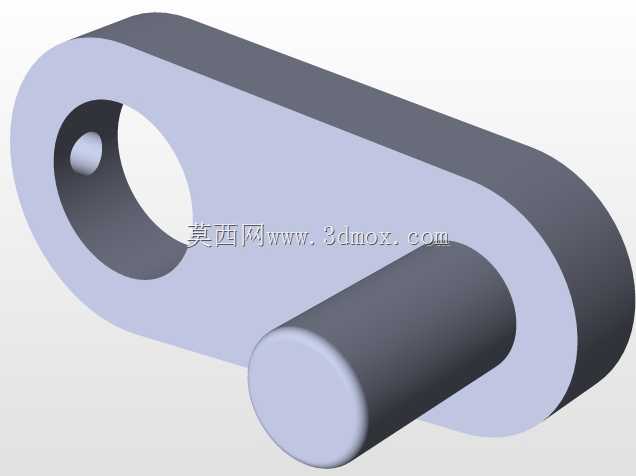

　　不需要频繁拆解外壳就能完成运行状态的排查。从尺寸匹配的角度来说，上部两个气缸的中心距经过精准核算，保证连杆运动过程中不会与气缸侧壁、相邻部件发生运动干涉，曲轴的回转半径与活塞行程完全匹配，活塞运行到上止点和下止点时，都预留了足够的安全间隙，不会出现撞缸的问题，配气机构的联动杆与曲轴的传动连接采用偏心轮结构，配气相位的调整可以通过偏心轮的固定角度微调完成，不需要改动其他部件的安装位置，对于后续的结构优化、参数调整来说，具备很高的调试便利性。
