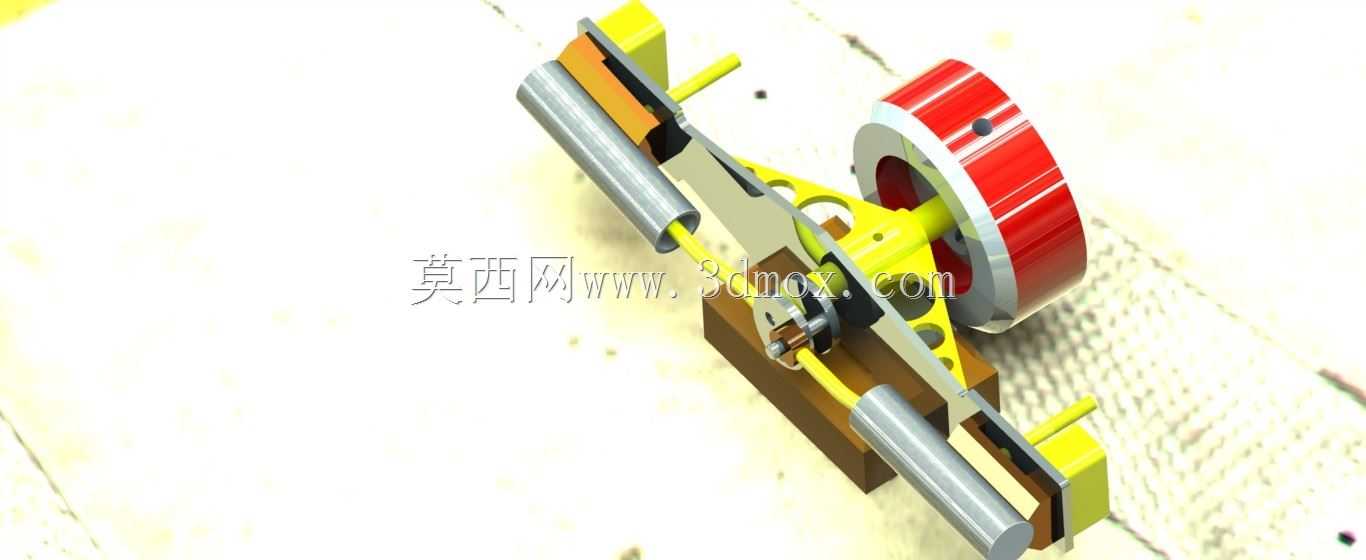

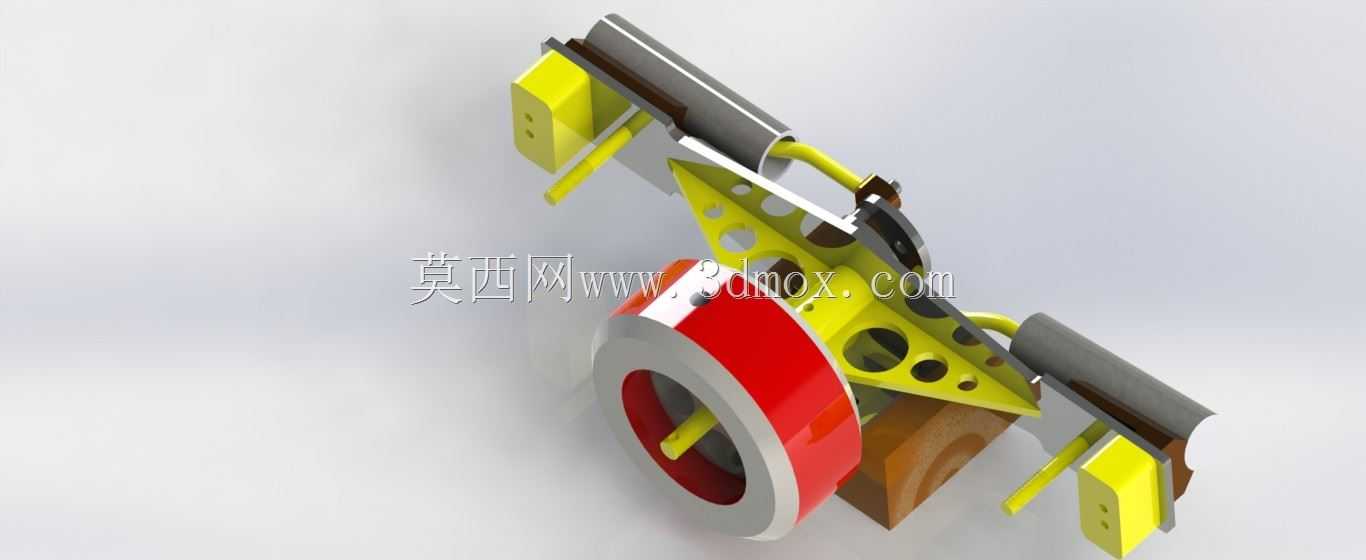

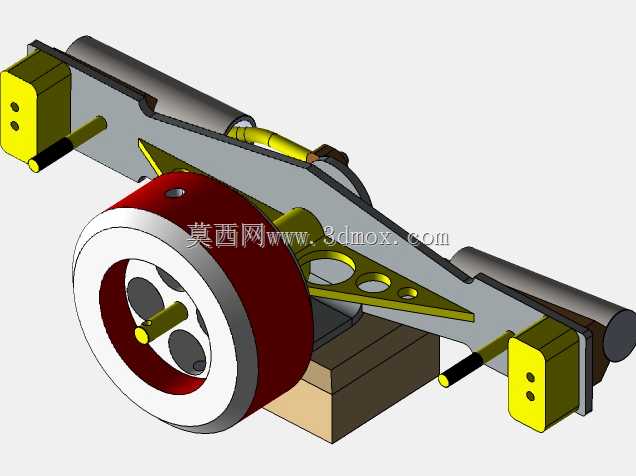

双摆动对置活塞式蒸汽机结构设计

　　这款双摆动构型的对置活塞蒸汽机，核心应用场景覆盖小型教学演示教具、微型动力试验台、复古动力装置复刻等领域，不同于传统单缸直列蒸汽机的布局，其采用对称式双摆臂配气与活塞联动结构，在极小的安装空间内实现了双缸交替做功的动力输出特性。从实际用途来看，该结构可作为小型蒸汽动力系统的核心做功单元，适配低压饱和蒸汽工况，能够为微型发电机组、小型船舶模型动力、教学演示试验台提供稳定的回转动力输出，相较于同排量的单缸蒸汽机，其扭矩输出波动更小，运转平顺性有明显提升，不需要额外加装大质量飞轮即可维持稳定怠速运转。

　　在功能特性层面，该结构取消了传统蒸汽机复杂的侧置配气阀组，将配气通道集成在摆动臂与活塞座的结合面处，通过摆臂的往复摆动同步完成进排气口的开闭切换，大幅减少了独立配气构件的数量，降低了装配复杂度与运行过程中的漏气风险。两个活塞呈水平对置布局，做功时的往复惯性力可在结构内部相互抵消，从根源上降低了整机运行时的振动量级，对安装基座的强度要求远低于传统单缸蒸汽机，甚至可以直接固定在轻质试验台架上完成长时间运转测试。

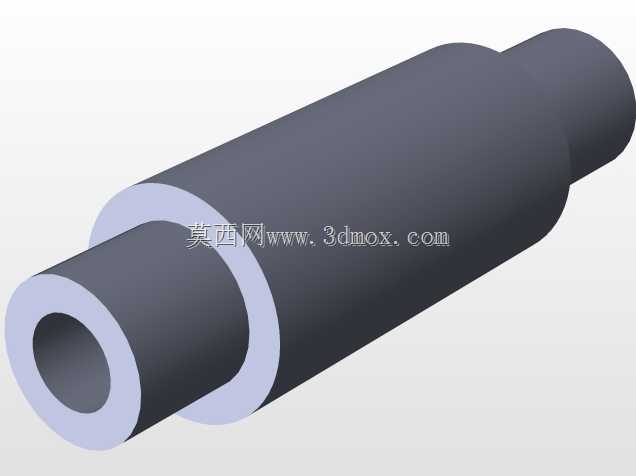

　　设计思路上，该结构优先考虑了加工与装配的工艺性，所有非配合面均采用直面与规则圆弧过渡，没有复杂的异形曲面结构，普通三轴铣床即可完成绝大多数金属零件的加工，3D打印也可快速制作非金属样机用于功能验证。摆动臂与主轴之间采用铜套滑动配合，预留了合理的润滑脂存储槽，不需要持续加注润滑油即可维持较长时间的无故障运转；活塞与缸体之间的密封槽尺寸适配通用O型密封圈，不需要定制专用密封件，后期维护更换成本极低。结构的动力输出端直接集成在主轴中部，两个摆臂的动力通过对称布置的曲柄销同步传递到主轴上，避免了单侧受力带来的主轴偏磨问题，主轴两端的支撑跨距经过优化，在保证支撑刚度的前提下尽可能缩短了轴向尺寸，减少了整机的占用空间。

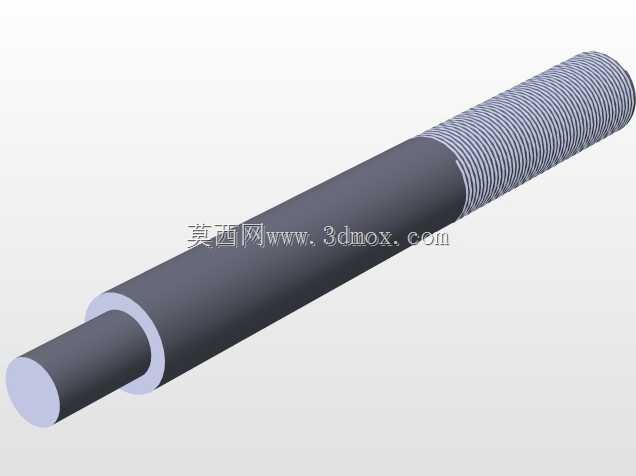

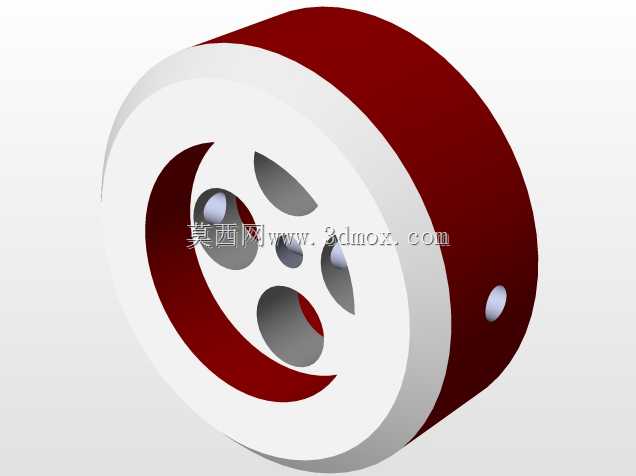

　　从安装边界与尺寸适配角度来看，该结构的整体安装基准面为底部的矩形安装座，座上预留了四个对称布置的安装通孔，可直接通过螺栓固定在水平台架上，安装孔的孔距适配通用小型动力设备的安装标准，不需要额外制作过渡连接板。整机的最大回转半径集中在中部飞轮位置，周边的摆臂、活塞构件在运转过程中不会超出安装座的投影边界，做外围安全防护时只需要覆盖中部回转区域即可，不需要预留过大的安全间隙。蒸汽进出口采用标准细牙螺纹接口，可直接对接通用的蒸汽管路接头，不需要定制转换接头；主轴输出端采用标准平键连接结构，可直接适配带轮、联轴器等通用传动构件，能够快速对接发电机、水泵等负载设备。

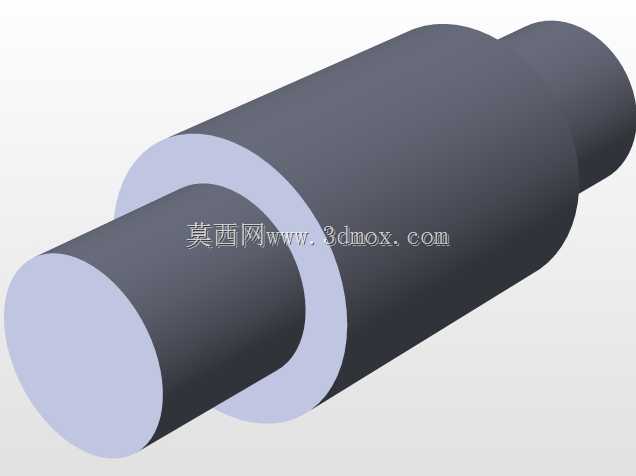

　　在结构细节处理上，摆臂与活塞的连接部位采用了浮动销结构，能够自动补偿加工过程中带来的尺寸误差，避免运动过程中出现卡滞问题；缸体与安装座之间采用定位销定位，拆装后重新装配不需要反复调整同轴度，大幅降低了现场装配的调试难度。所有运动构件的棱角处均做了倒角处理，既避免了装配过程中划伤密封件，也减少了应力集中带来的零件断裂风险，适合长时间连续运转的工况使用。
