传动系统用锥齿轮支撑安装支架结构

项目分类:通用机械零部件 发布时间:2021-11-21 ID:394966
  • 传动系统用锥齿轮支撑安装支架结构
  • 传动系统用锥齿轮支撑安装支架结构
  • 传动系统用锥齿轮支撑安装支架结构

  在各类带锥齿轮换向传动的机械设备中,这类支架是保障锥齿轮副啮合精度、承载运行载荷的核心支撑构件,常见于机床进给传动箱、农业机械换向传动单元、小型工业设备的动力转向模块、轻工机械的传动换向机构中,承担着固定锥齿轮轴系、抵消齿轮啮合产生的径向与轴向载荷、保证两相交轴齿轮中心距与轴交角精度的作用,一旦支架的安装基准出现偏差,会直接导致锥齿轮啮合间隙不均、齿面偏载、运行异响甚至轮齿过早失效。

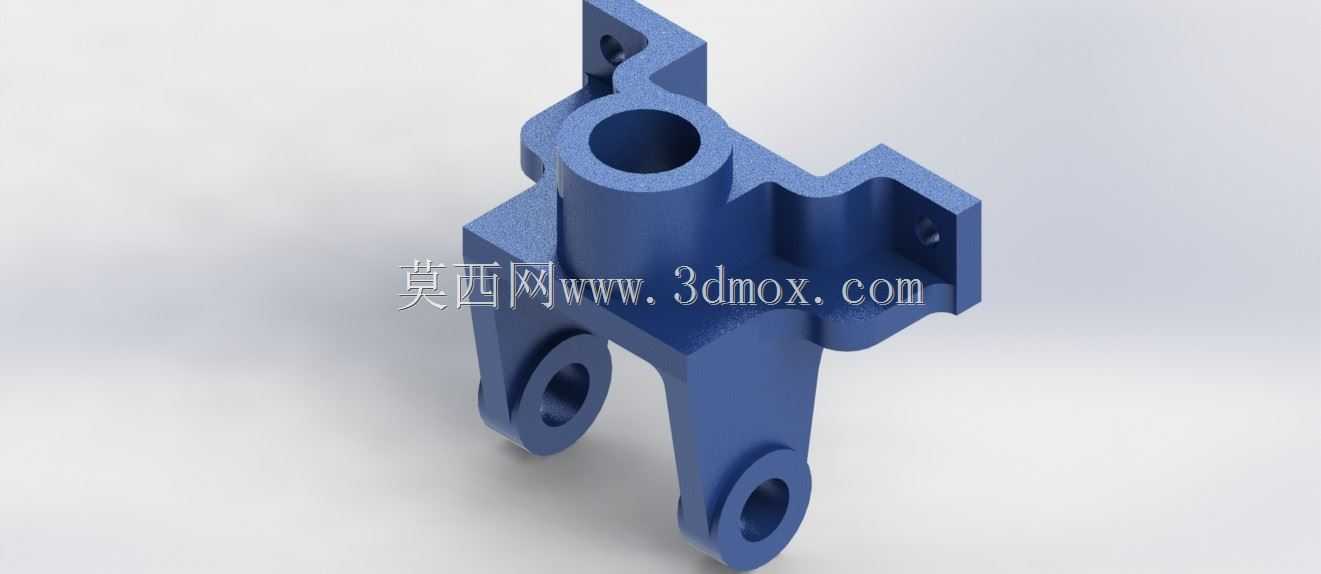

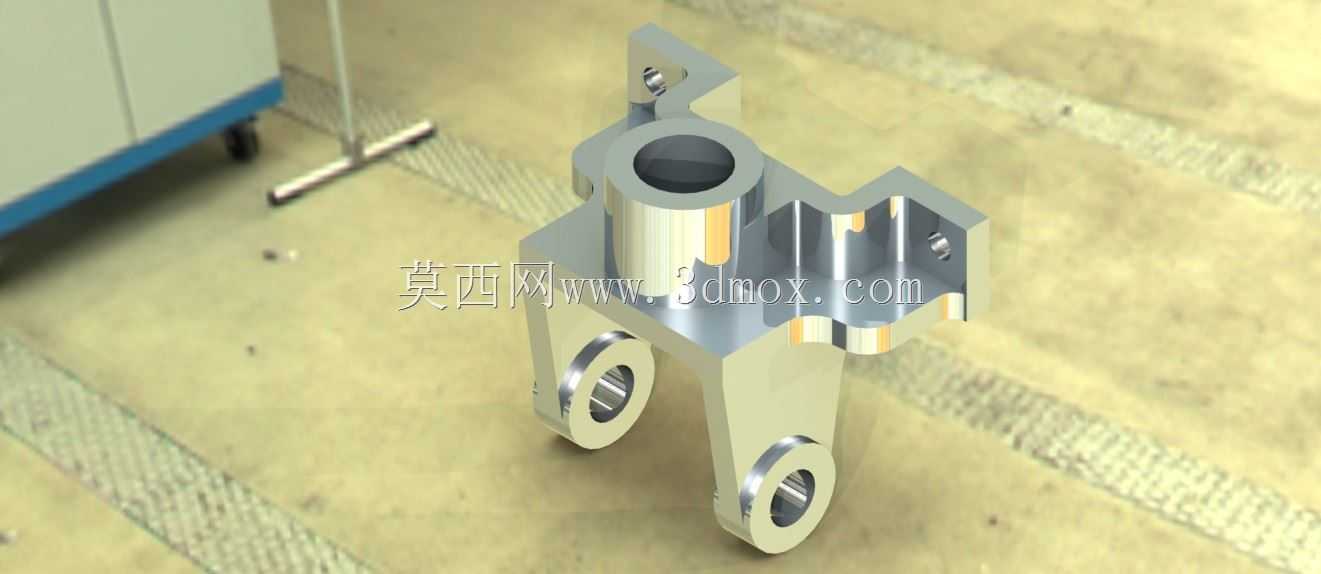

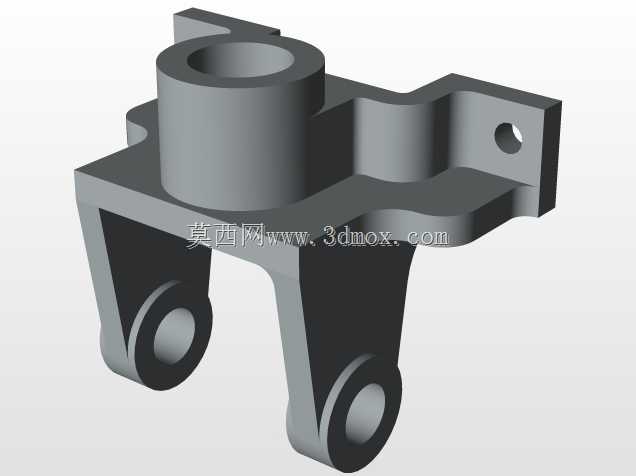

  从结构设计逻辑来看,该支架采用一体化铸造成型后做机加工的工艺路线,主体设置有一个主轴承安装通孔,用于容纳锥齿轮轴的主支撑轴承,孔的内壁加工有轴承定位台阶,可限制轴承的轴向窜动,孔的端面设置有轴承端盖的安装螺纹孔,方便后期轴承的预紧调整与维护。主安装孔下方延伸出两个平行的带孔支耳,支耳上的同轴通孔用于安装铰接销轴或者次级传动轴,两个支耳的间距经过精准计算,既能够保证安装在其中的铰接件或者齿轮有足够的回转空间,又能控制支架整体的宽度尺寸,避免占用过多的设备内部安装空间。支架上部设置有带安装孔的侧向连接耳,用于将整个支架固定在设备的主机架或者传动箱内壁上,连接耳的安装面与主轴承孔的轴线、支耳孔的轴线之间的形位公差经过严格校核,保证安装后轴系的位置精度符合传动设计要求。

  从安装边界与尺寸适配角度来说,这类支架的设计首先要匹配所支撑锥齿轮副的中心距要求,主轴承孔的直径需要适配对应规格的滚动轴承外径,两个下部支耳的孔间距、孔轴线与主轴承孔轴线的垂直距离、轴交角都要严格匹配传动系统的设计参数,避免出现装配干涉。支架的各个安装面都预留了足够的螺栓沉头空间,连接耳的安装孔采用长圆孔设计的话还可以在装配时做小范围的位置调整,补偿机架加工带来的累积误差。支架的壁厚设计经过载荷校核,在轴承安装位、支耳受力位置做了局部加厚处理,非受力区域做了适当的减薄挖槽,在保证整体结构刚度、满足长期承载下形变量控制要求的前提下,尽可能降低零件自身重量,减少材料消耗。

  在实际应用场景中,这类支架的加工精度直接影响锥齿轮的啮合接触斑点,主轴承孔与支耳孔的同轴度、各安装面的平面度、孔轴线之间的垂直度公差都需要控制在IT7级精度以内,装配时需要先通过支架上的定位基准面完成初步定位,再打表校验锥齿轮轴的跳动量,确认啮合间隙符合设计要求后再拧紧所有安装螺栓。日常设备维护中,支架本身很少出现损坏,故障多源于固定螺栓松动导致的支架移位,或者轴承损坏后引发的孔位磨损,因此在设计时也在轴承安装孔位预留了轴承外圈的拆卸间隙,支耳孔内可以根据使用需求加装耐磨衬套,延长支架整体的使用寿命,减少设备维护时的零件更换成本。不同于普通的平板类安装支座,这类带多组轴系安装位的支架,在建模阶段就需要同步考虑装配干涉问题,所有孔位、凸台、避让槽的尺寸都要和配套的轴、轴承、紧固件、齿轮零件做匹配校验,避免实际生产装配时出现零件无法装入、运动件与支架发生剐蹭的问题。
