300升容量工业液压储油油箱结构

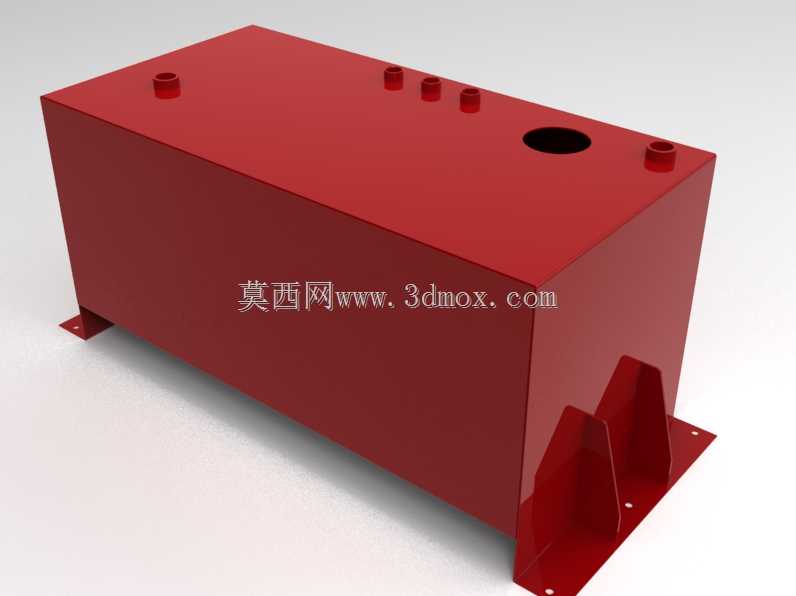

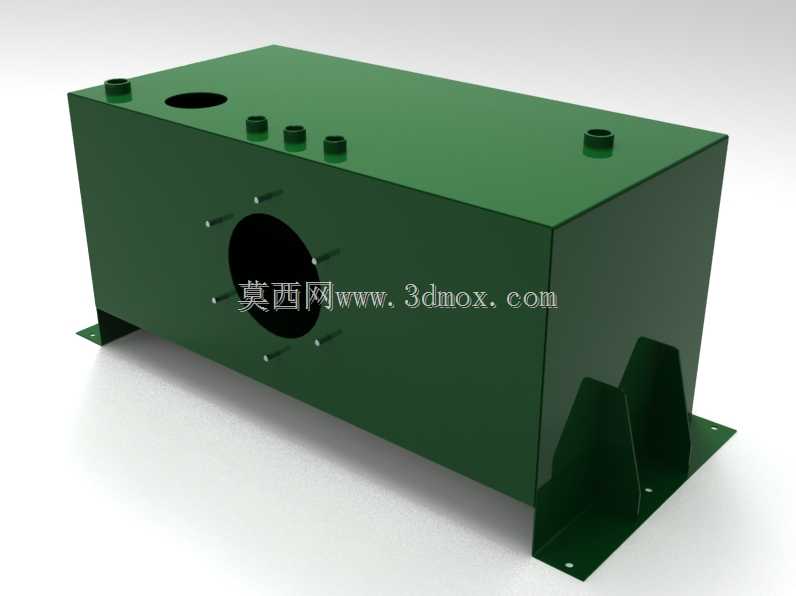

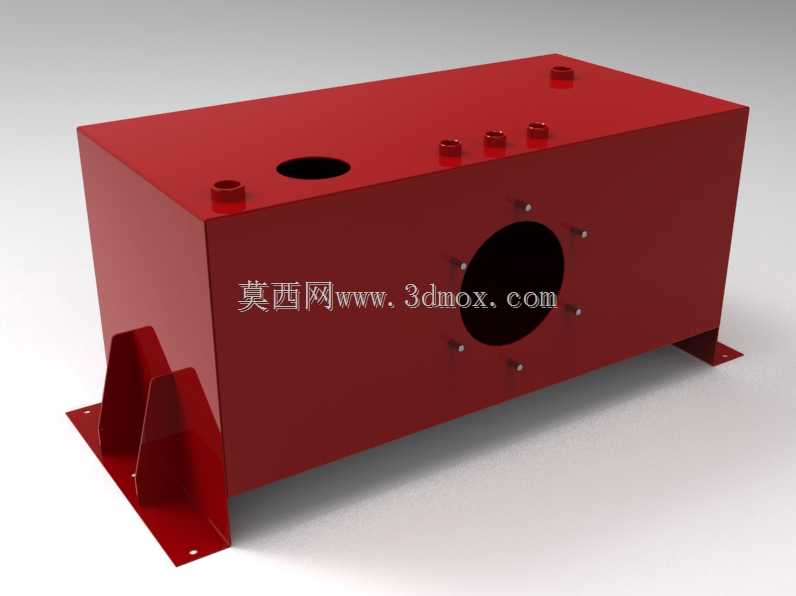

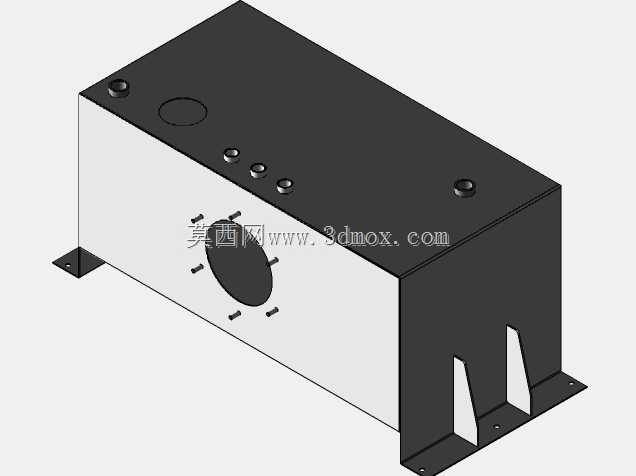

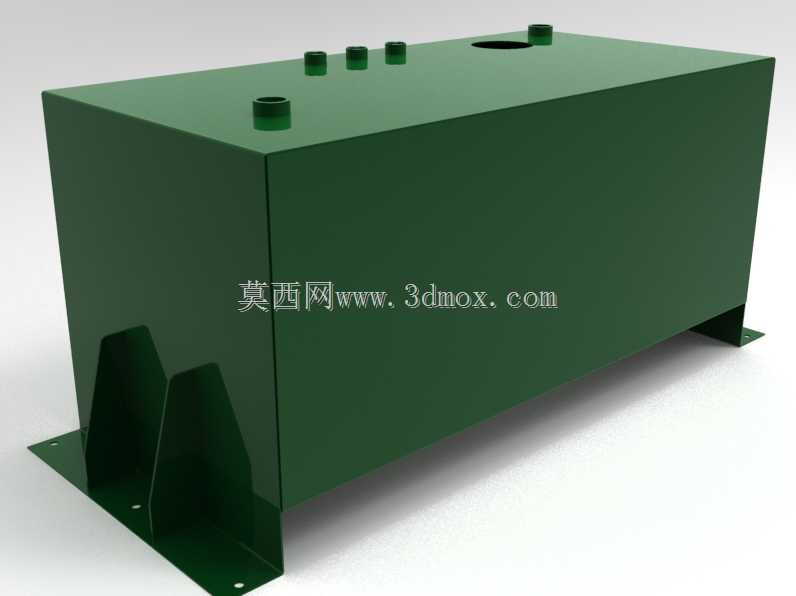

这款300升容量的液压油箱，是液压传动系统中不可或缺的核心辅件，广泛应用于工程机械、重型机床、冶金设备、矿山机械等搭载中大型液压系统的工业场景中，承担着储存液压系统工作介质、散热、沉淀杂质、分离油液中混入空气的关键作用，是保障整套液压回路稳定运行的基础部件。在实际工业生产场景里，液压油箱多安装在液压站的底座区域或是设备主机的侧部安装位，需要兼顾储油能力、安装稳定性与运维便利性，这款油箱采用长方体卧式结构设计，在有限的安装空间内最大化拓展储油容积，底部设置带安装孔的折弯支撑脚，其中一侧支撑脚额外增设三角加强筋结构，能够在设备运行产生振动时牢牢固定箱体，避免长期受振出现焊缝开裂、连接松动的问题，支撑脚的安装孔位可直接适配常规液压站的底座安装尺寸，无需额外加工转接支架即可完成固定。箱体顶部根据液压系统的管路布局需求，预留了不同规格的接口，包括大口径的回油口、多个小口径的吸油口、液位计安装口以及空气滤清器安装位，能够同时适配多泵组液压系统的管路连接需求，避免后期现场开孔破坏箱体的密封性能与结构强度；箱体侧面预留的大尺寸法兰口，用于安装清洗端盖，日常运维时可拆开该端盖进入箱体内部清理沉积的油泥、金属杂质，大幅降低液压系统的维护难度。设计过程中充分考虑了液压系统的实际运行需求，箱体的容积按照液压泵额定流量的5-7倍进行匹配，300升的容量能够满足中大型液压系统在油缸差动、执行元件快速动作时的油液补给需求，同时预留足够的散热空间，让油液在箱体内循环流动时充分自然冷却，避免系统油温过高导致密封件老化、油液粘度下降的问题；箱体采用钢板折弯焊接成型，所有焊缝均做满焊密封处理，成型后经过保压测试无渗漏，外部做防锈涂漆处理，能够适应车间多粉尘、少量油污的工作环境，延长箱体的使用寿命。箱体的外形尺寸适配常规工业液压站的安装边界，卧式布局降低了整体重心，提升了设备运行的稳定性，顶部的接口位置按照常规液压阀组、管路的排布逻辑设置，能够减少管路弯折长度，降低管路沿程压力损失，提升液压系统的整体传动效率。
