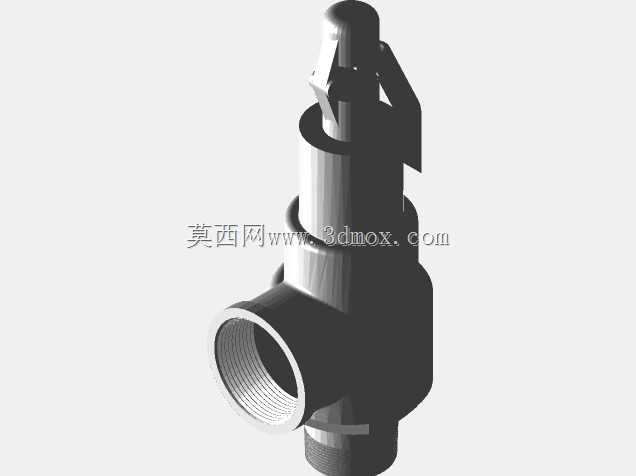

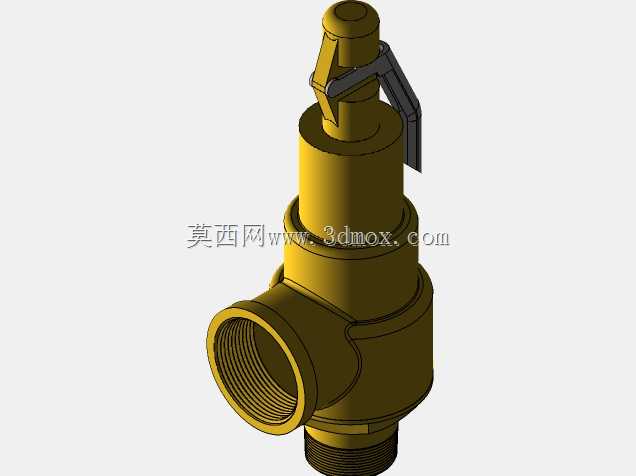

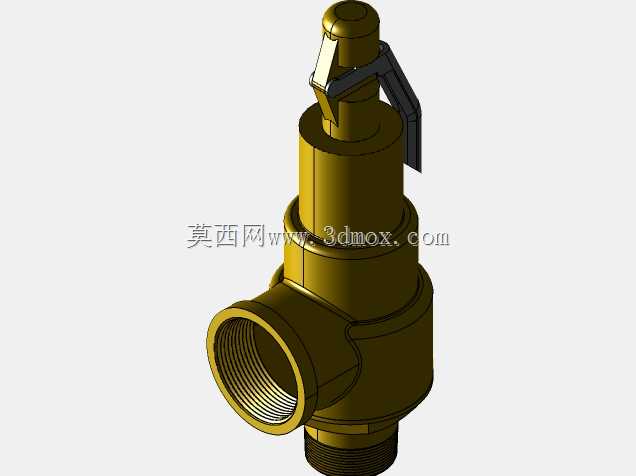

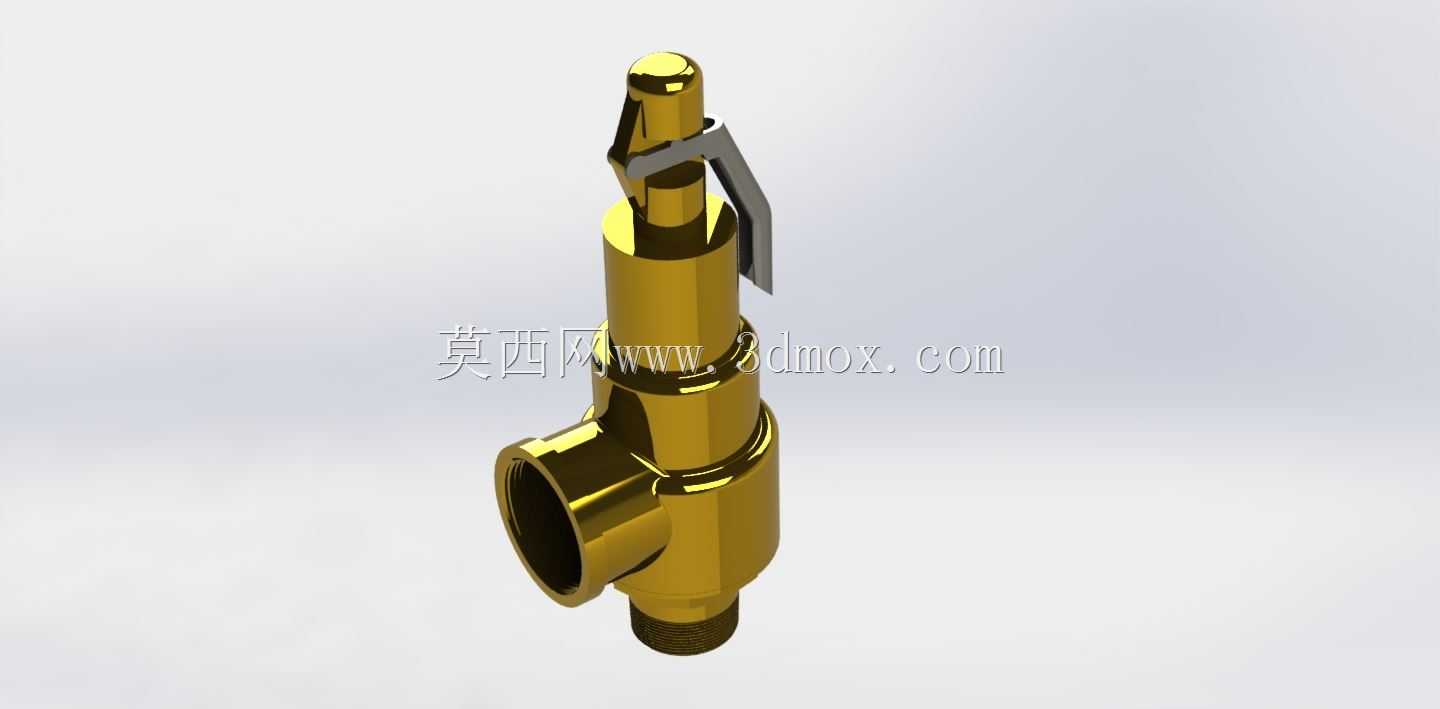

2英寸NPT接口快动泄压阀结构设计

这款快动泄压阀主要应用于承压流体管路系统的超压防护场景，在工业给排水、压缩空气管网、小型蒸汽管路、低压化工流体输送系统中都能见到这类阀件的身影，它的核心作用是在管路内部压力超过设定安全阈值时快速开启，将多余的流体介质泄放出去，避免管路、连接设备因为压力持续攀升出现爆裂、密封失效、结构损坏等安全问题，当管路压力回落至安全区间后，阀件可以自动回座封闭，维持系统正常的工作压力，是承压流体系统中不可或缺的安全防护部件。从功能特性来看，这款阀件采用快动式启闭结构，相比渐变式开启的泄压阀，它的动作响应速度更快，一旦触发压力阈值，阀瓣可以在极短时间内完成全开动作，快速泄放超压介质，避免压力持续累积带来的风险；阀身采用直角式流道布局，侧方为介质入口，下方为泄放出口，顶部设置手动扳启结构，既可以在系统压力异常时手动触发泄压完成应急操作，也可以在日常运维中手动测试阀件的动作灵活性，避免阀瓣因为长期静置出现卡涩、粘连问题，保障阀件在需要动作时可以可靠响应。在设计思路上，这款阀件的整体结构围绕密封可靠性、动作灵敏度、安装便捷性三个核心方向展开：阀瓣与阀座的密封面采用锥面配合结构，相比平面密封具备更好的自定心效果，在加工精度达标的前提下可以实现更低的泄漏率；弹簧加载结构设置在阀身上部的腔体内，通过调整弹簧预紧力可以适配不同的压力开启阈值，满足不同工况的压力防护需求；扳启结构采用杠杆式设计，手动操作时不需要施加过大的力就可以顶开阀瓣，降低运维操作的难度。外形与安装边界方面，这款阀件的接口采用2英寸NPT锥管螺纹标准，这类螺纹在拧紧过程中可以依靠牙型的变形实现密封，不需要额外加装密封垫片就能具备良好的密封性能，适配绝大多数工业场景中同规格的内螺纹管路接口；阀身整体采用紧凑的直角布局，安装时不需要预留过大的操作空间，侧方入口对接主压力管路，下方泄放口可以对接导流管路将泄放的介质引导至安全收集区域，顶部的扳杆操作空间预留充足，日常测试、应急操作时不会被周边管路或结构干涉；阀体外壁做了圆滑过渡处理，没有尖锐的凸起结构，既可以降低生产加工过程中的磕碰风险，也能避免安装运维过程中划伤操作人员，整体结构的零件数量较少，后期拆解维护、更换密封件或弹簧都十分便捷，不需要复杂的专用工具就可以完成常规的运维操作。
