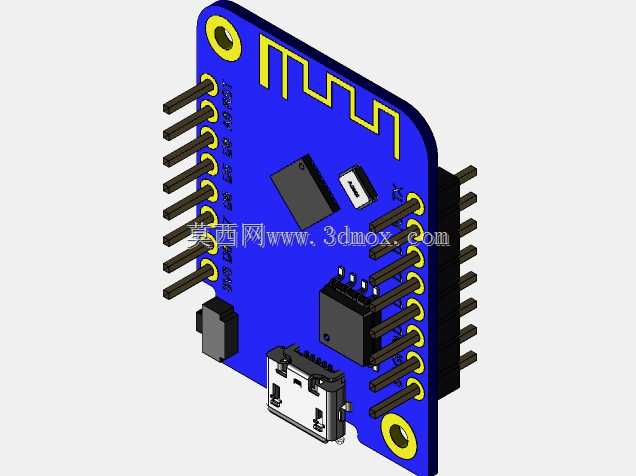

WEMOS D1迷你版V3.0.0开发板结构设计

这款WEMOS D1迷你版V3.0.0开发板结构模型，是面向嵌入式开发、物联网终端搭建场景设计的硬件载体三维结构，可直接用于智能硬件产品的结构适配、外壳定制开发、安装位校核等工作。在实际应用中，这类迷你开发板常被用于小型物联网节点搭建、创客DIY智能设备、教学实验实训、小型智能硬件原型验证等场景，能够承载WiFi联网功能、基础外设控制、数据采集传输等核心任务，凭借小巧的体积可以嵌入到空间受限的智能设备内部，作为核心控制单元完成设备的逻辑运算与通讯交互。从功能特性来看，该开发板集成了USB供电与程序下载接口、复位按键、排针式外设扩展接口、板载WiFi天线、核心主控芯片与电源管理相关器件，两侧排针采用标准间距设计，能够兼容通用面包板与杜邦线连接，方便开发者快速外接传感器、执行器等外围模块，板载的天线区域做了专门的铺铜避让设计，能够保障WiFi信号的稳定传输，USB接口采用常见的Micro USB规格，适配常规的数据线缆，无需特殊接口即可完成供电与程序烧录。在设计思路上，整体结构采用紧凑化布局，将核心功能器件集中排布在PCB板中部区域，接口与按键布置在板边便于操作的位置，排针接口沿板的两个长边对称排布，既保证了扩展引脚的数量充足，又让整体板型保持规整的矩形形态，板角设计了标准安装孔位，可通过铜柱或螺丝直接固定在设备外壳内部或安装支架上，无需额外设计转接固定结构。从外形尺寸与安装边界来看，该开发板整体为薄型矩形板状结构，板厚符合常规PCB加工标准，两侧排针向外伸出的高度统一，安装时需要预留排针插接杜邦线后的操作空间，板上最高的器件为USB接口与排针座，在设计配套外壳时需要对应位置预留接口开口与按键操作孔，安装孔的位置与孔径适配常规M2规格螺丝，固定时不会与板上器件产生干涉，板载天线区域在安装时需要避开金属遮挡物，防止信号被屏蔽影响通讯效果。模型完整还原了开发板上所有器件的外形与装配位置，开发者可以直接基于该模型进行外壳的结构设计、安装位的匹配校核，也可以根据实际项目需求移除排针等可选组件，适配不同的焊接与安装方案，大幅缩短智能硬件原型开发阶段的结构设计周期，避免因尺寸匹配问题导致的外壳返工、安装干涉等问题。
