NEMA23规格电机挤压式安装固定座

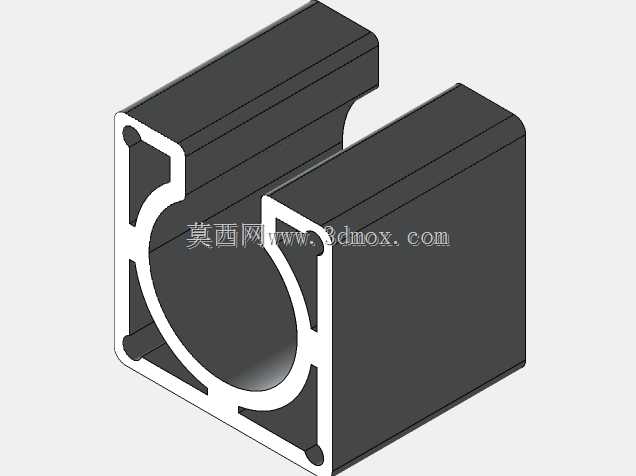

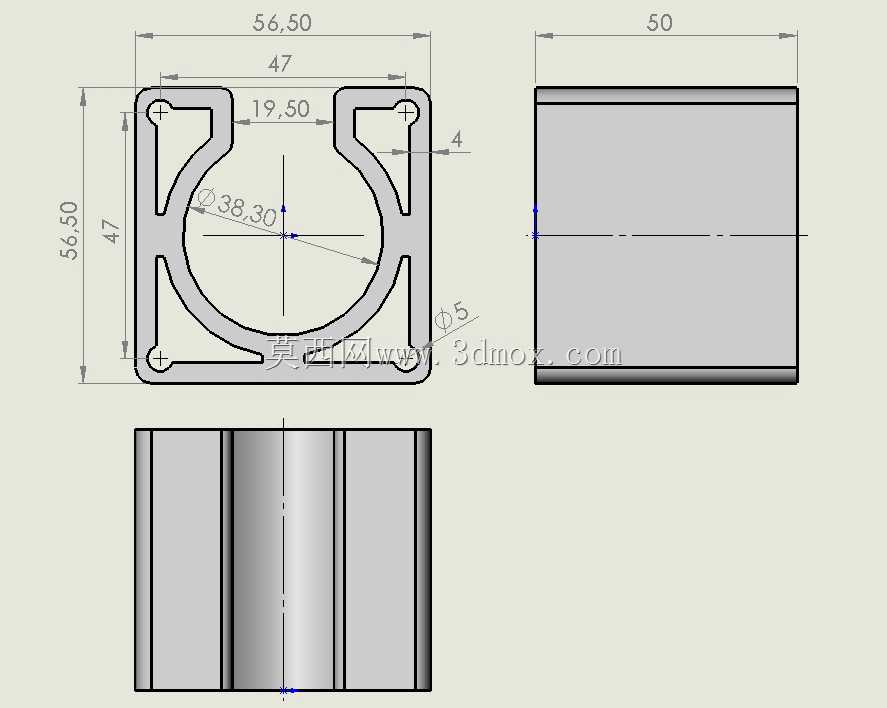

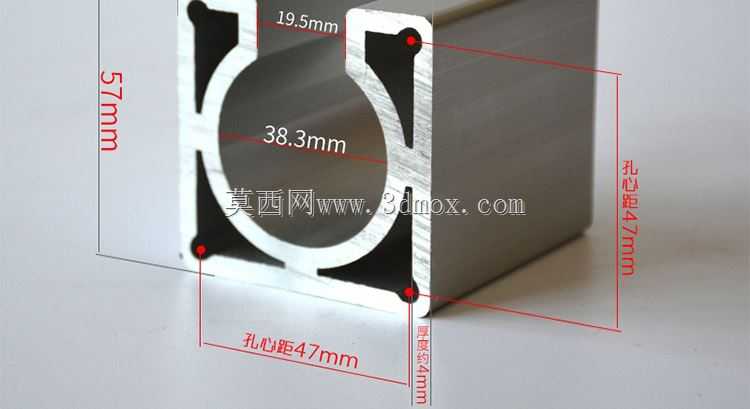

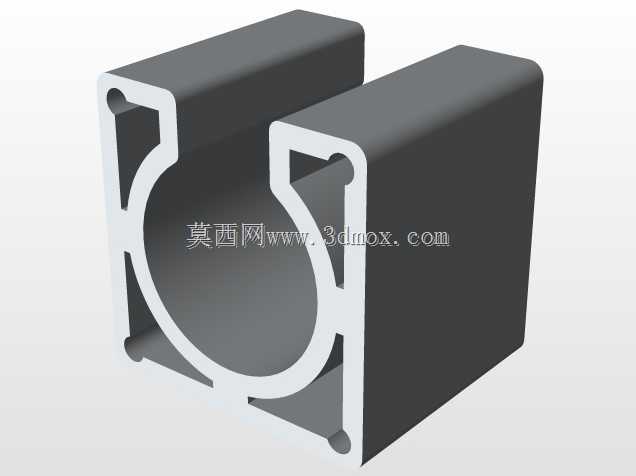

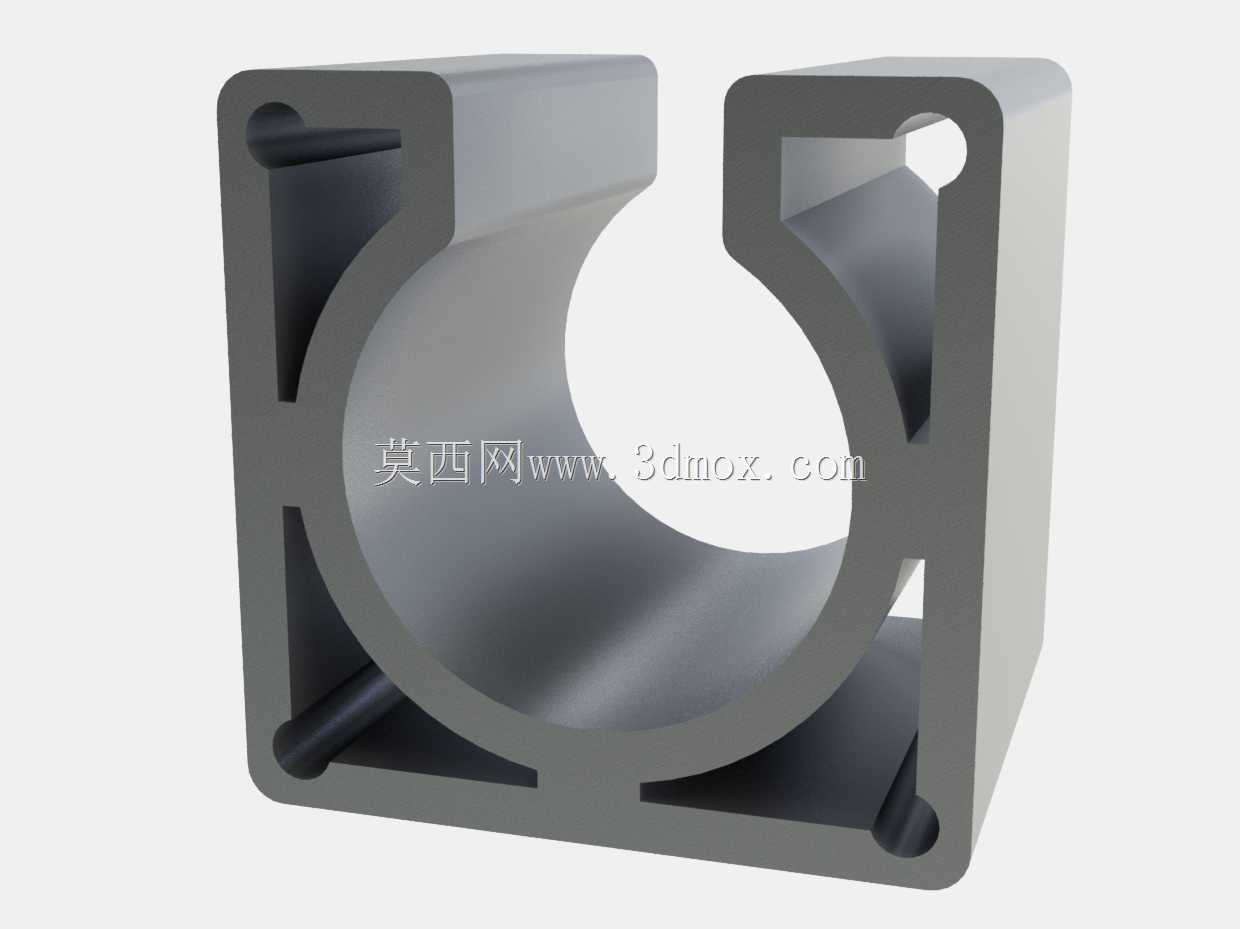

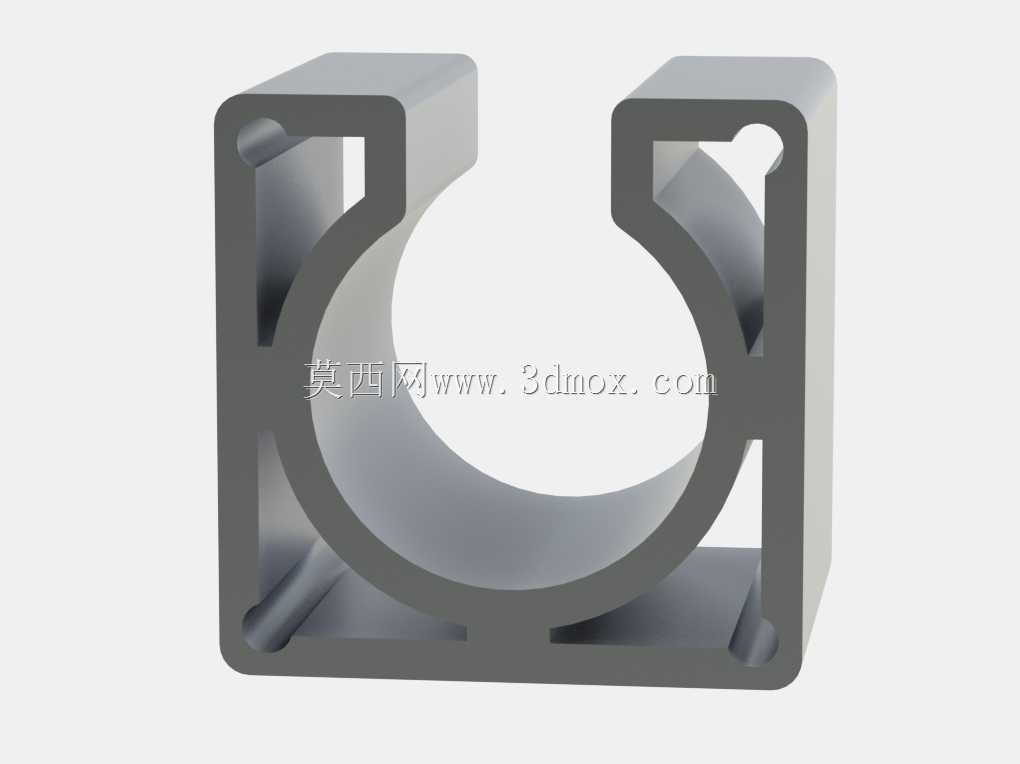

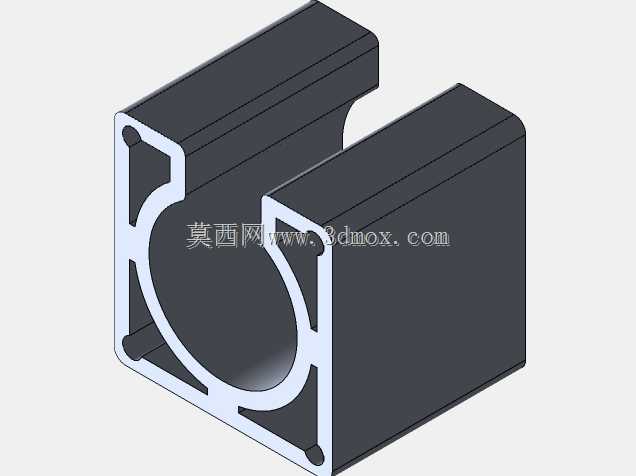

这款挤压式安装固定座，主要适配NEMA23规格的步进或伺服电机，在自动化生产线、小型数控设备、桌面级运动平台、3D打印传动结构、小型物料输送模组等场景中应用广泛，能够为对应规格的电机提供稳定的安装支撑，同时适配挤压式装配的铝型材框架结构，无需复杂的打孔攻丝工序即可完成电机的快速定位安装，大幅降低设备组装的工序复杂度与装配耗时。从功能特性来看，该固定座采用C型开口环抱式结构设计，主体为方形外轮廓，内部设置与电机圆柱安装面匹配的弧形承托腔，安装时可通过开口的弹性形变将电机卡入承托腔，配合侧面的锁紧结构即可完成电机的抱紧固定，相比传统的法兰式安装座，这种挤压式结构无需在型材上精准加工电机安装孔位，允许安装位置沿型材槽道方向做小范围调整，适配不同设备的传动中心距调试需求，同时四个角位设置的加强筋结构，能够在控制整体重量的前提下提升座体的结构强度，避免电机运行时的振动导致座体形变，保证电机输出轴的同轴度稳定。在设计思路上，这款固定座充分考虑了铝型材框架的装配特性，外轮廓尺寸适配标准工业铝型材的槽道间距，背部的定位凸台可直接卡入铝型材的C型槽内，实现安装过程中的预定位，无需额外扶持即可完成锁紧操作；内部弧形腔的尺寸经过反复校核，既保证卡入时的顺畅度，又能在锁紧后提供足够的抱紧力，避免电机在正反转切换、负载波动时出现转动或移位；开口处的安装孔位设计兼顾了螺丝锁紧的操作空间，即使在型材框架的狭窄安装位内，也能使用常规内六角扳手完成锁紧操作。从安装边界尺寸来看，该固定座单边适配尺寸经过优化，能够兼容相近外径的NEMA23规格电机，整体外轮廓的方形结构可直接贴合铝型材表面安装，不会突出型材表面过多，节省设备内部的安装空间，座体的厚度经过力学仿真验证，能够承受NEMA23电机额定扭矩输出时的反作用力，不会出现座体开裂或固定失效的问题，同时边角处做了圆角过渡处理，避免装配过程中划伤操作人员或线材。在实际设备装配中，这类挤压式安装座特别适合小批量定制化自动化设备的搭建，能够快速调整电机的安装位置，适配不同行程的传动模组，在桌面型点胶设备、小型雕刻机、皮带输送线的驱动端安装中，能够大幅缩短设备的组装调试周期，同时后期维护更换电机时，无需拆解周边的型材结构，只需松开锁紧螺丝即可取出电机，维护效率远高于传统的法兰固定式安装结构。
