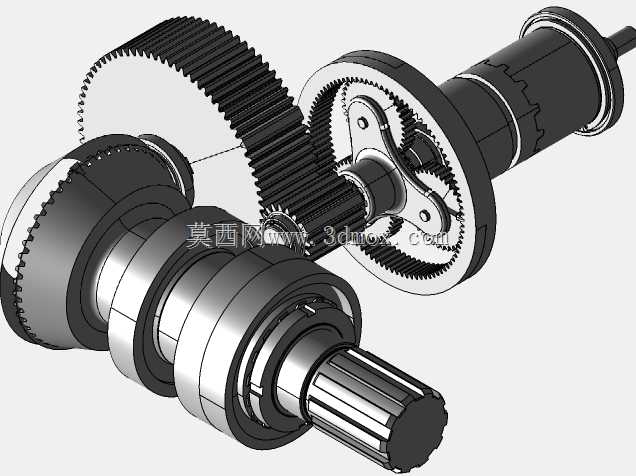

多级组合式齿轮传动装配结构

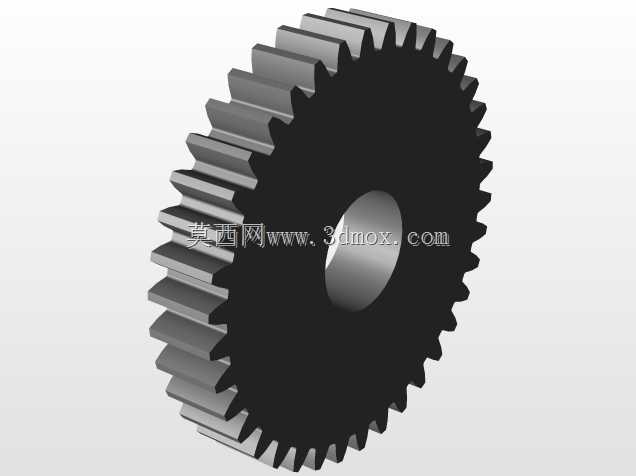

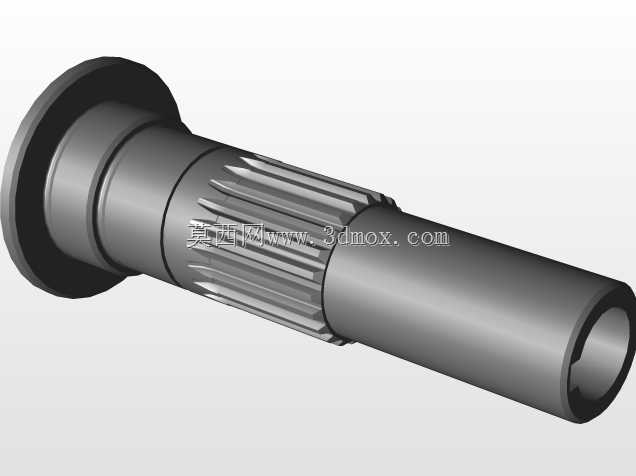

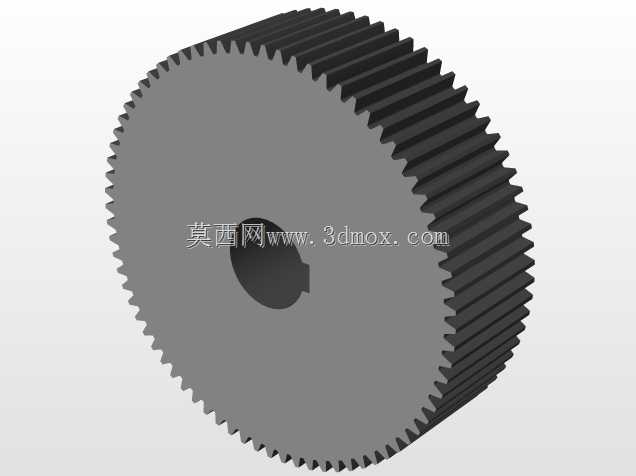

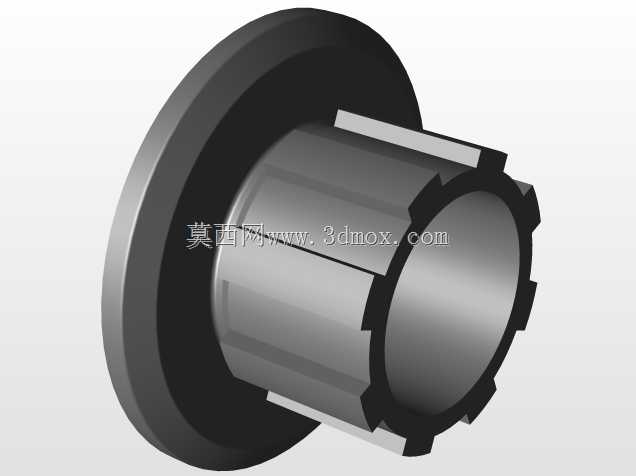

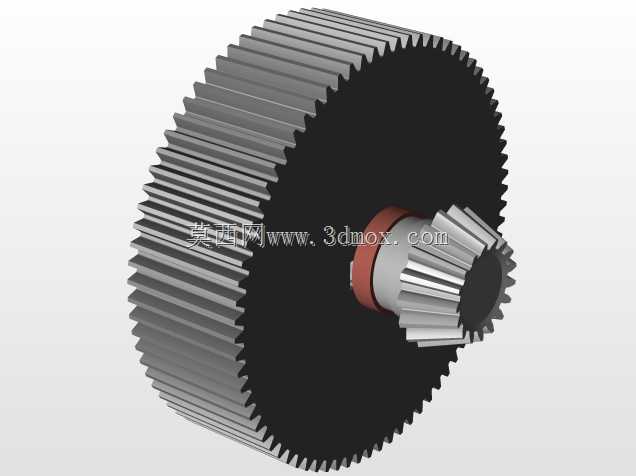

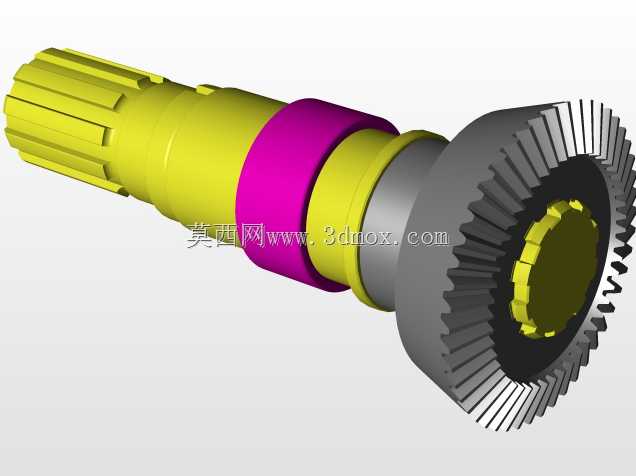

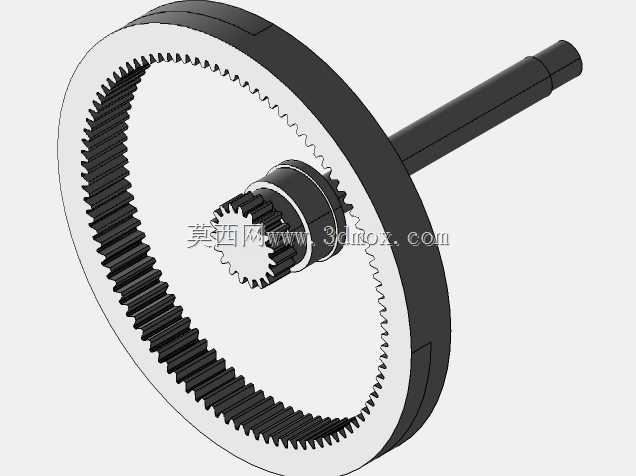

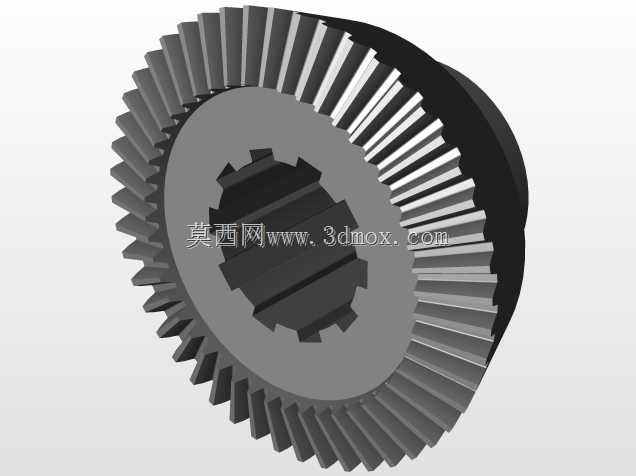

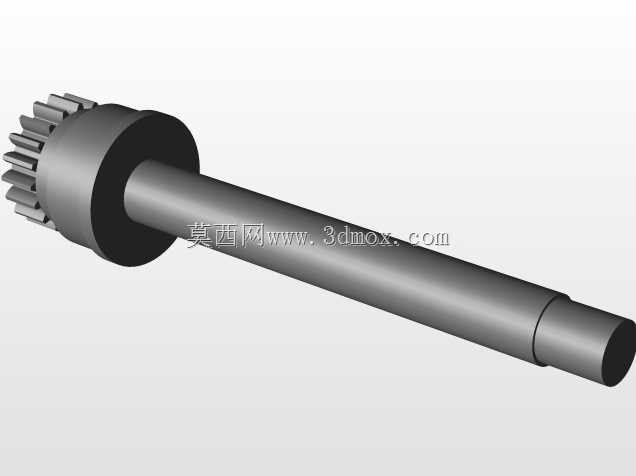

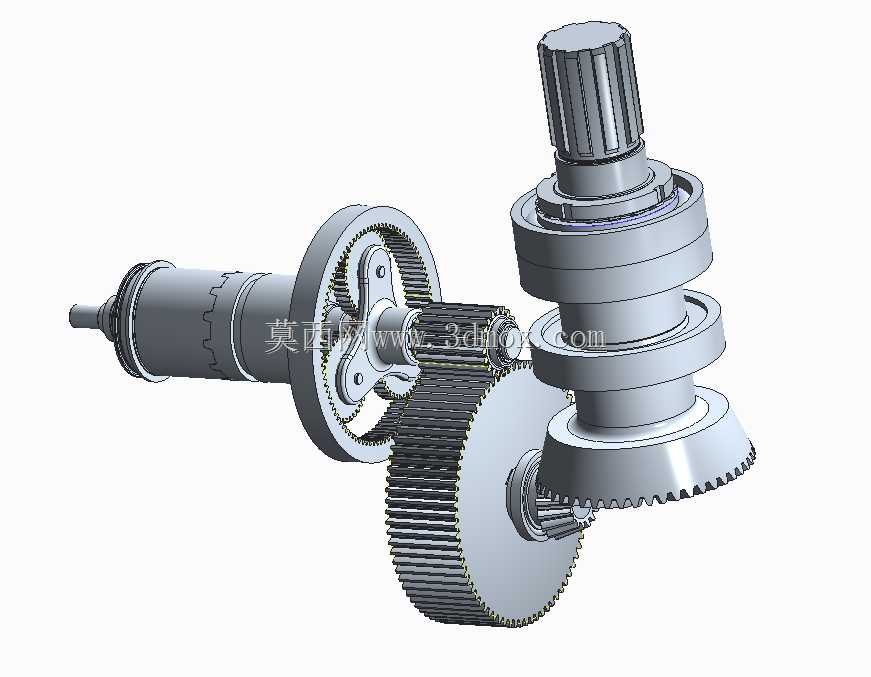

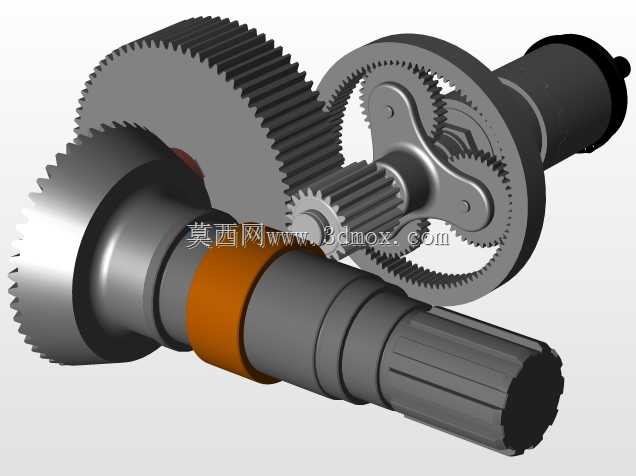

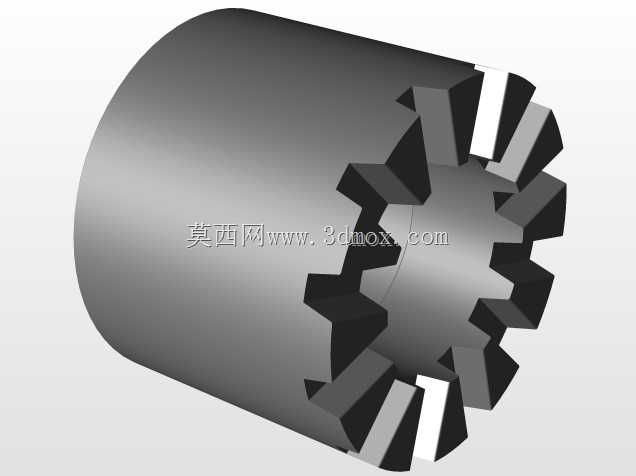

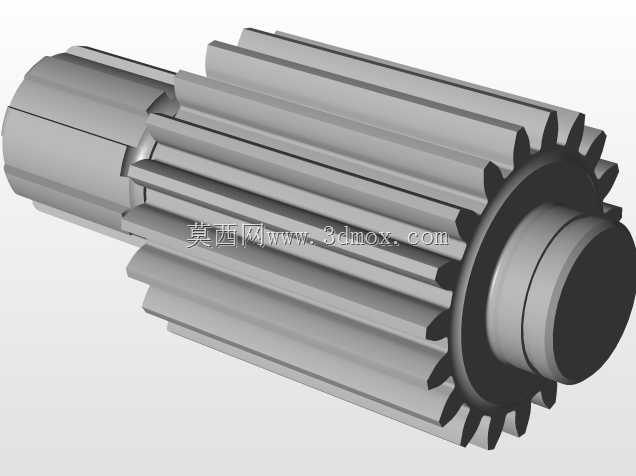

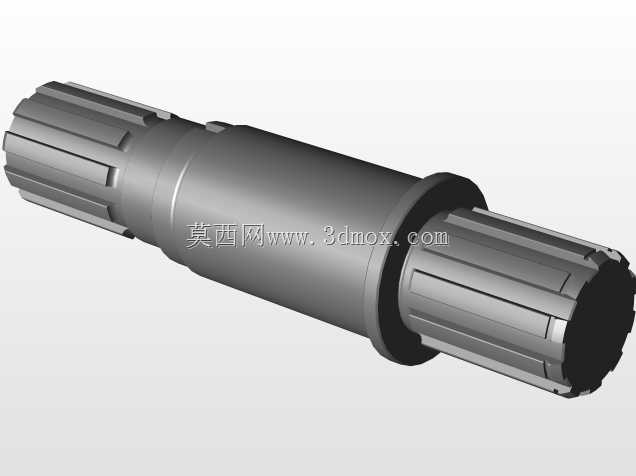

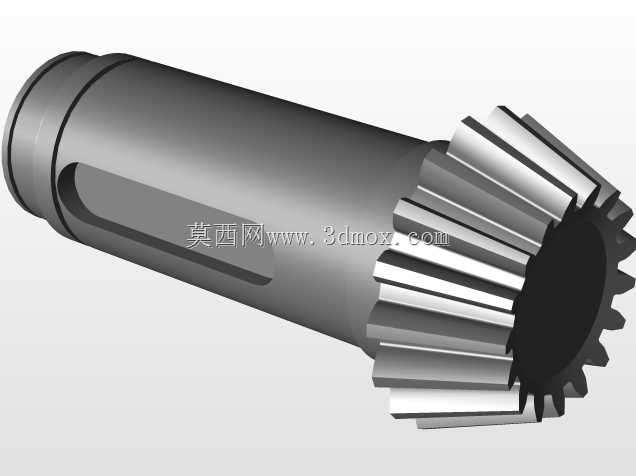

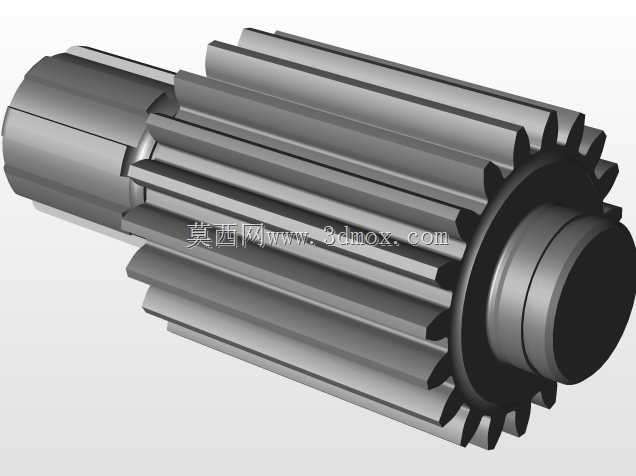

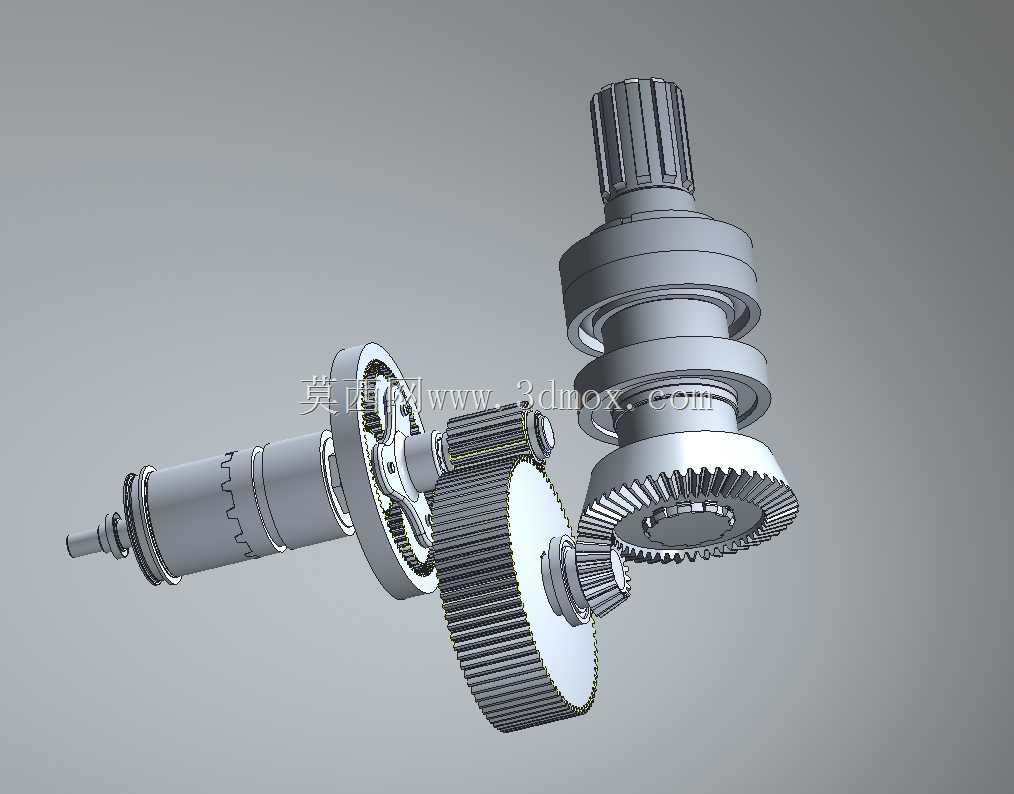

这套齿轮传动结构主要面向工业传动场景设计，可广泛适配中小功率的动力传递需求，常见于中小型工业设备的动力输入端与执行端之间，承担转速调整、扭矩放大、动力换向的核心作用，能够在紧凑的安装空间内实现多路径的动力分流与传递，适配需要多输出端同步驱动的设备工况。从实际用途来看，该结构整合了圆柱直齿轮、锥齿轮、花键轴等多种传动元件，既可以通过平行轴齿轮组实现同平面内的动力传递与转速变换，也能通过锥齿轮副完成相交轴方向的动力换向，满足设备内部不同朝向执行部件的动力供给需求，整套传动链的啮合间隙经过合理设计，能够在额定负载下保持平稳的传动状态，降低运行过程中的冲击与噪音。在功能特性上，这套传动结构采用多级啮合的布局形式，不同模数的齿轮组相互配合，可根据输入转速与输出需求匹配对应的传动比，既能够在高转速输入场景下通过减速实现大扭矩输出，也可根据特殊工况完成增速传递；所有齿轮与轴体的配合位置均做了定位结构设计，装配后可保证各齿轮的啮合齿面接触面积符合传动要求，避免偏载导致的齿面异常磨损，延长传动组件的整体使用寿命。设计思路上，整套结构优先考虑紧凑性与传动效率的平衡，将多级齿轮组与传动轴整合在有限的空间范围内，避免了传统单级传动体积过大的问题；各轴体的支撑位置预留了标准轴承的安装位，装配时可根据负载等级选配对应规格的滚动轴承，保证轴体运转时的同轴度与径向稳定性；花键轴的采用既保证了轴与齿轮之间的周向固定可靠性，也方便装配过程中的轴向位置调整，适配不同的安装间隙需求。外形尺寸与安装边界方面，整套传动结构的外轮廓根据内部齿轮的啮合轨迹做了适配设计，最大外沿不超出最外侧齿轮的齿顶圆范围，输入与输出轴的伸出长度、轴径均采用通用工业标准尺寸，可直接适配常规的联轴器、带轮等连接部件；安装时只需保证各轴的支撑座同轴度符合公差要求，预留出齿轮啮合转动所需的最小间隙，即可完成整套结构的装配，无需额外做复杂的定制化适配，能够快速集成到各类工业设备的传动系统中。
