多规格螺栓螺母组合紧固件套装

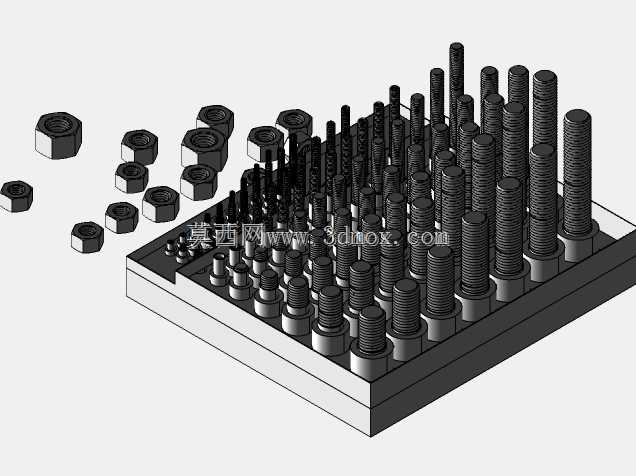

　　在各类机械装配、工装搭建、设备维保场景中，螺纹紧固件是应用覆盖范围最广的基础连接元件，小到电子设备内部的微型紧固，大到重型钢结构的载荷连接，都离不开不同规格螺栓与螺母的配合使用。这套多规格螺栓螺母组合，覆盖了从微型小尺寸到中大尺寸的常用螺纹规格，能够满足不同载荷等级、不同安装空间下的连接需求，无需单独零散采购不同规格的紧固件，在装配调试、样机试制阶段能够大幅减少零件筹备的时间成本。

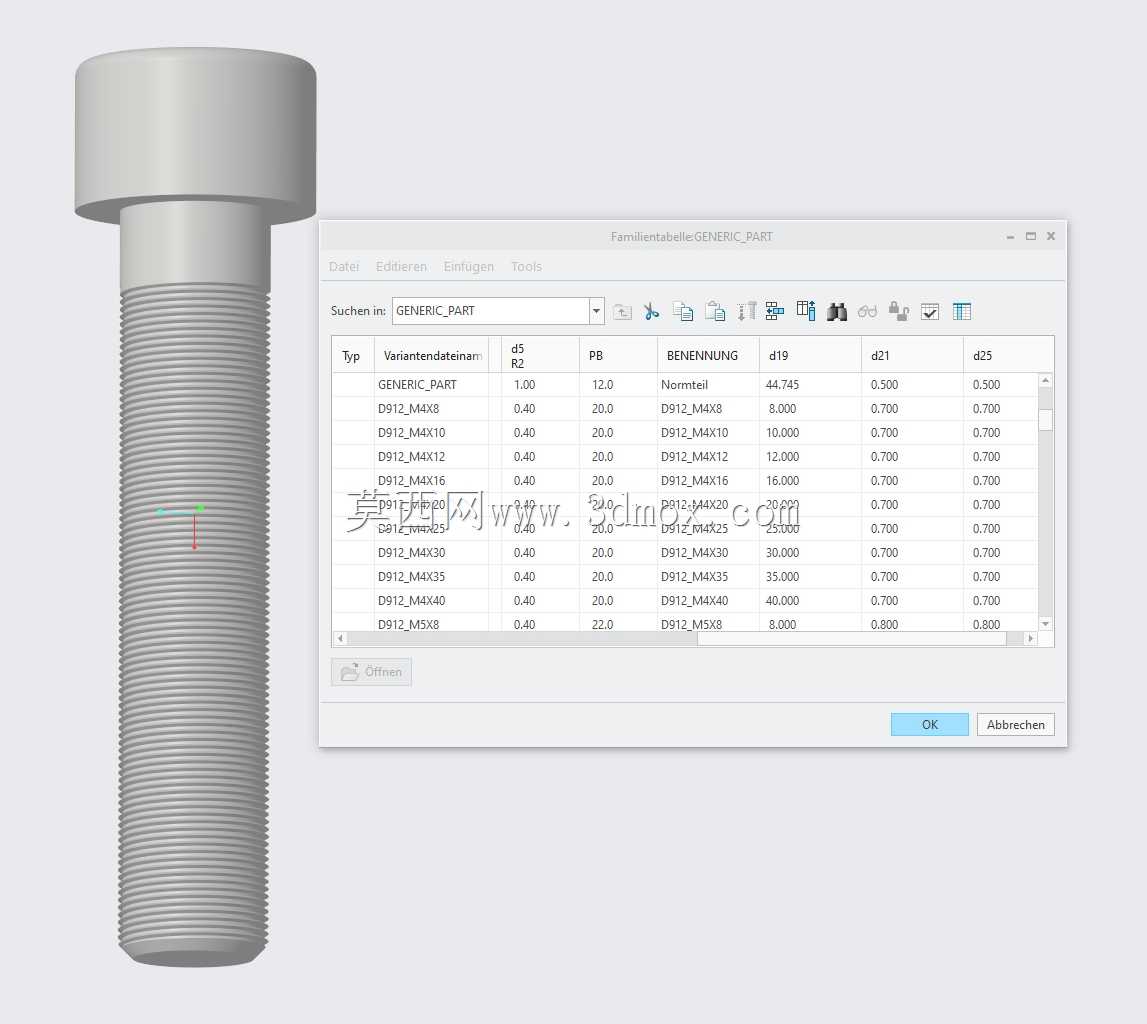

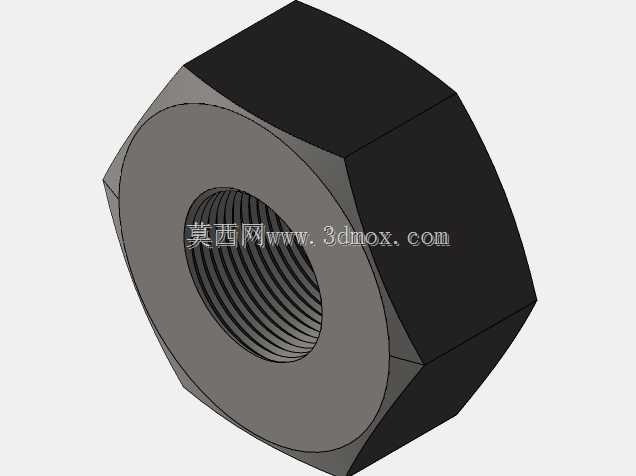

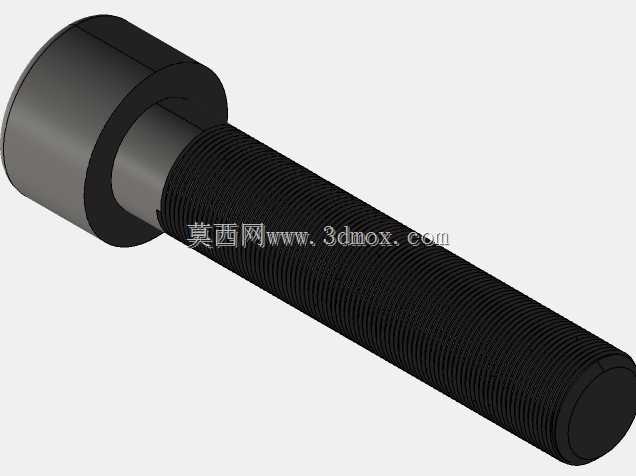

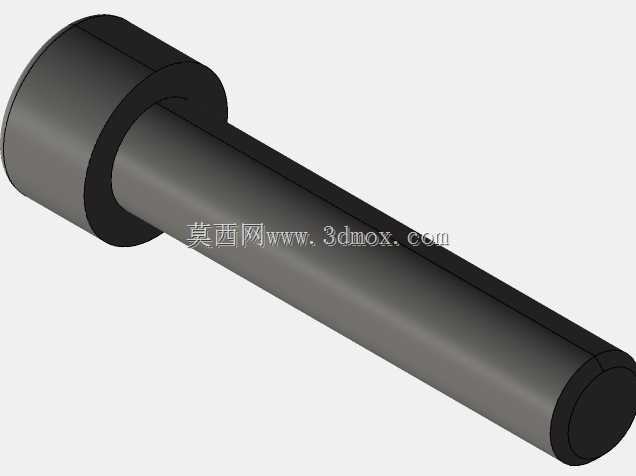

　　从设计逻辑来看，这套组合采用了族表参数化的构建思路，先确定通用螺栓、螺母的基础结构特征：螺栓部分保留外螺纹全牙/半牙的可选结构、六角头部的标准对边尺寸、螺杆末端的倒角过渡特征，螺母部分保留内螺纹的标准牙型、六角外形的标准对边厚度、端面的倒角结构，再通过参数驱动的方式调整螺纹公称直径、螺杆长度、头部厚度、螺母厚度等核心尺寸，快速生成全系列规格的零件，保证同系列零件的结构一致性，避免逐个建模时出现的特征遗漏、尺寸偏差问题，也方便后续在装配时直接调用对应规格的零件，无需重复建模。

　　实际应用中，不同规格的螺栓螺母对应不同的使用场景：小规格短螺栓多用于薄板件的连接、电气元件的安装固定，这类场景安装空间紧凑，对紧固件的头部高度、螺杆伸出长度有严格限制，过长的螺杆会干涉内部其他元件，过短则无法保证螺纹啮合的有效牙数，容易出现滑牙、连接松脱的问题；中大规格的长螺栓多用于结构件的拼接、重载部件的紧固，这类场景需要保证螺栓的抗拉强度、螺纹啮合长度满足载荷要求，搭配对应等级的螺母使用时，能够承受一定的振动、交变载荷，避免连接失效。

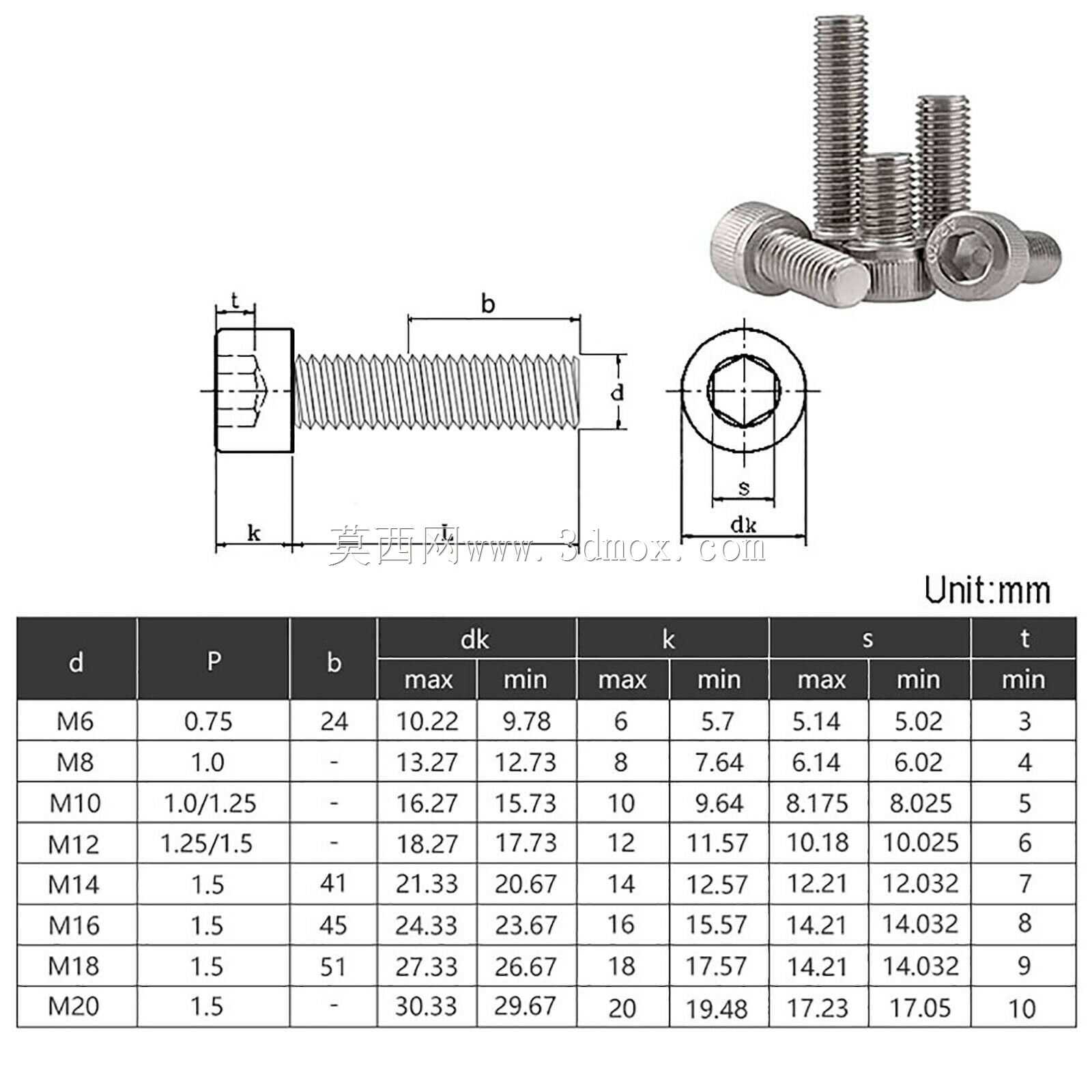

　　安装边界方面，这套组合里的所有紧固件都遵循标准公制螺纹的安装尺寸要求，螺栓头部的对边尺寸对应标准扳手的开口尺寸，装配时无需定制特殊工装，使用常规活扳手、套筒、六角扳手即可完成拧紧作业；不同长度的螺栓对应不同的被连接件总厚度，装配时需要保证螺杆伸出螺母的长度在2-3个牙距，既不会因为伸出过长浪费安装空间，也不会因为啮合牙数不足导致连接强度不够。螺母的厚度随规格增大对应增加，小规格薄螺母适合空间受限的轻载连接，厚螺母则用于需要频繁拆卸、载荷较大的连接位置，部分场景下还可以搭配双螺母实现防松效果，无需额外增加防松垫片等附件。

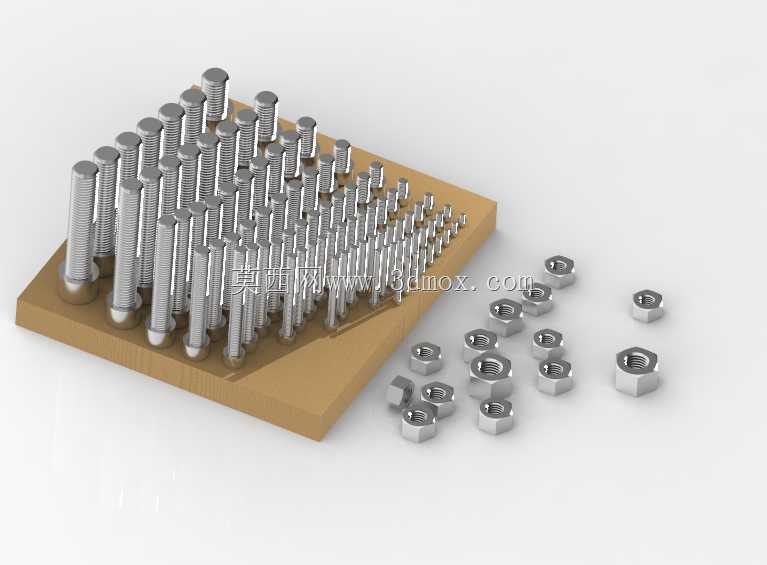

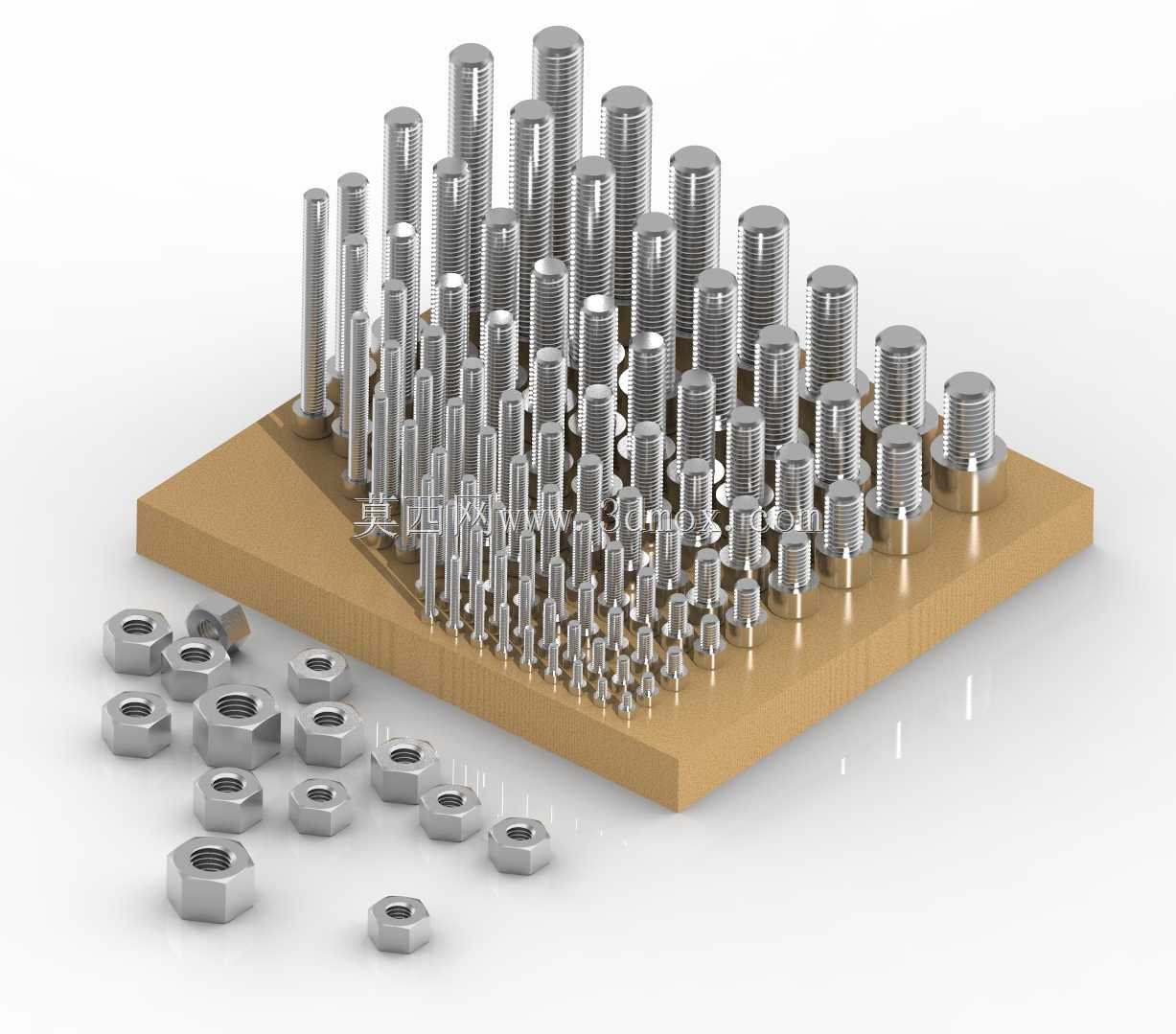

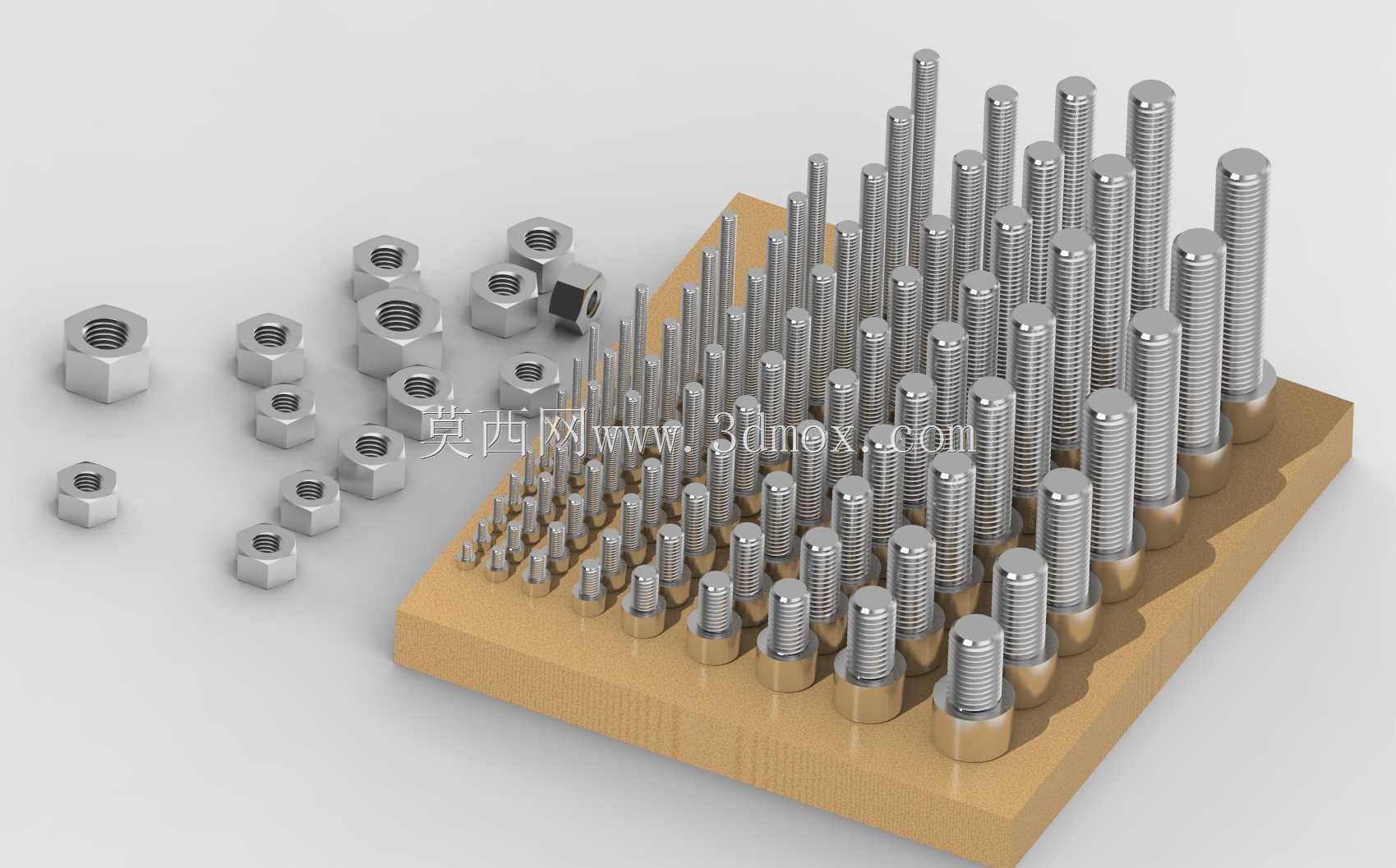

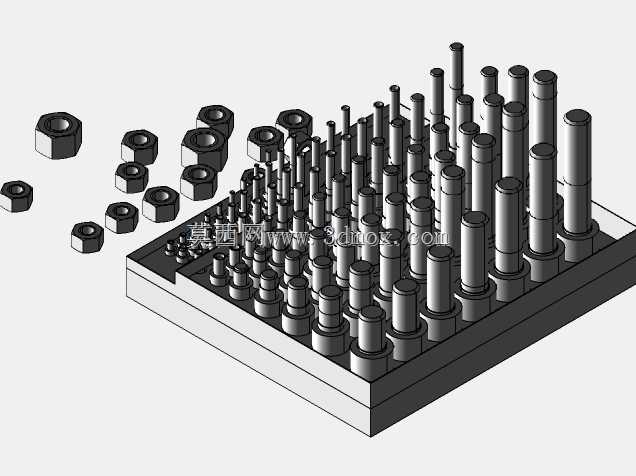

　　在三维装配设计过程中，调用这套成系列的紧固件模型时，可以直接根据被连接件的通孔直径、连接总厚度筛选对应规格，所有零件的螺纹特征、外形尺寸都符合通用标准，装配时不会出现干涉、尺寸不匹配的问题，同时参数化的模型也支持根据特殊需求调整尺寸，比如修改螺杆长度、调整头部形式，快速生成非标准的定制紧固件，适配特殊安装场景的需求。整套模型的金属质感还原了实际紧固件的表面处理特征，螺栓杆部、螺母端面的倒角细节都做了还原，在做装配效果展示、装配工艺模拟时，能够更贴近真实的装配状态，方便检查装配顺序、工具操作空间是否合理，提前规避实际装配时可能出现的扳手空间不足、螺杆干涉等问题。

　　对于设备维保场景来说，这套全规格的紧固件组合能够覆盖大部分常规设备的紧固件替换需求，不用因为缺少某一个小规格的螺栓螺母导致整台设备的维保工作停滞，不同规格的零件分类排布，也方便快速查找对应规格的零件，提升维保作业的效率。在做工装夹具设计时，不同规格的紧固件可以用于夹具模块的拼接、工件的压紧固定，根据压紧力的需求选择对应直径、强度等级的螺栓，搭配螺母实现可靠的压紧连接，保证工装在加工过程中不会出现工件移位、连接松脱的问题。
