多规格工业脚轮组三维结构设计方案

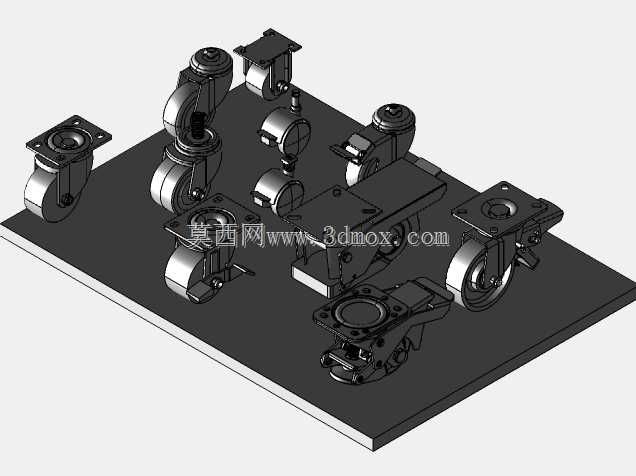

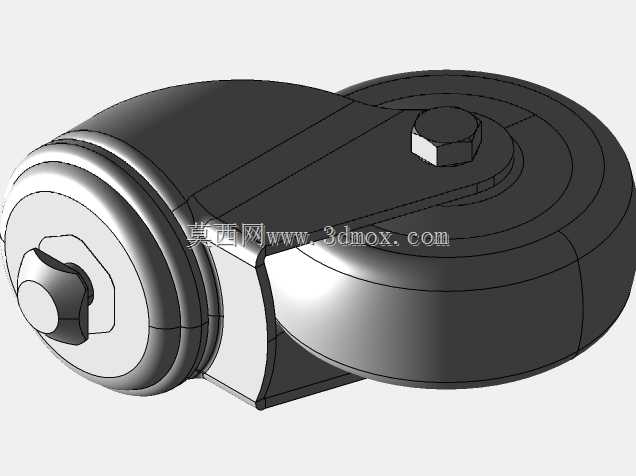

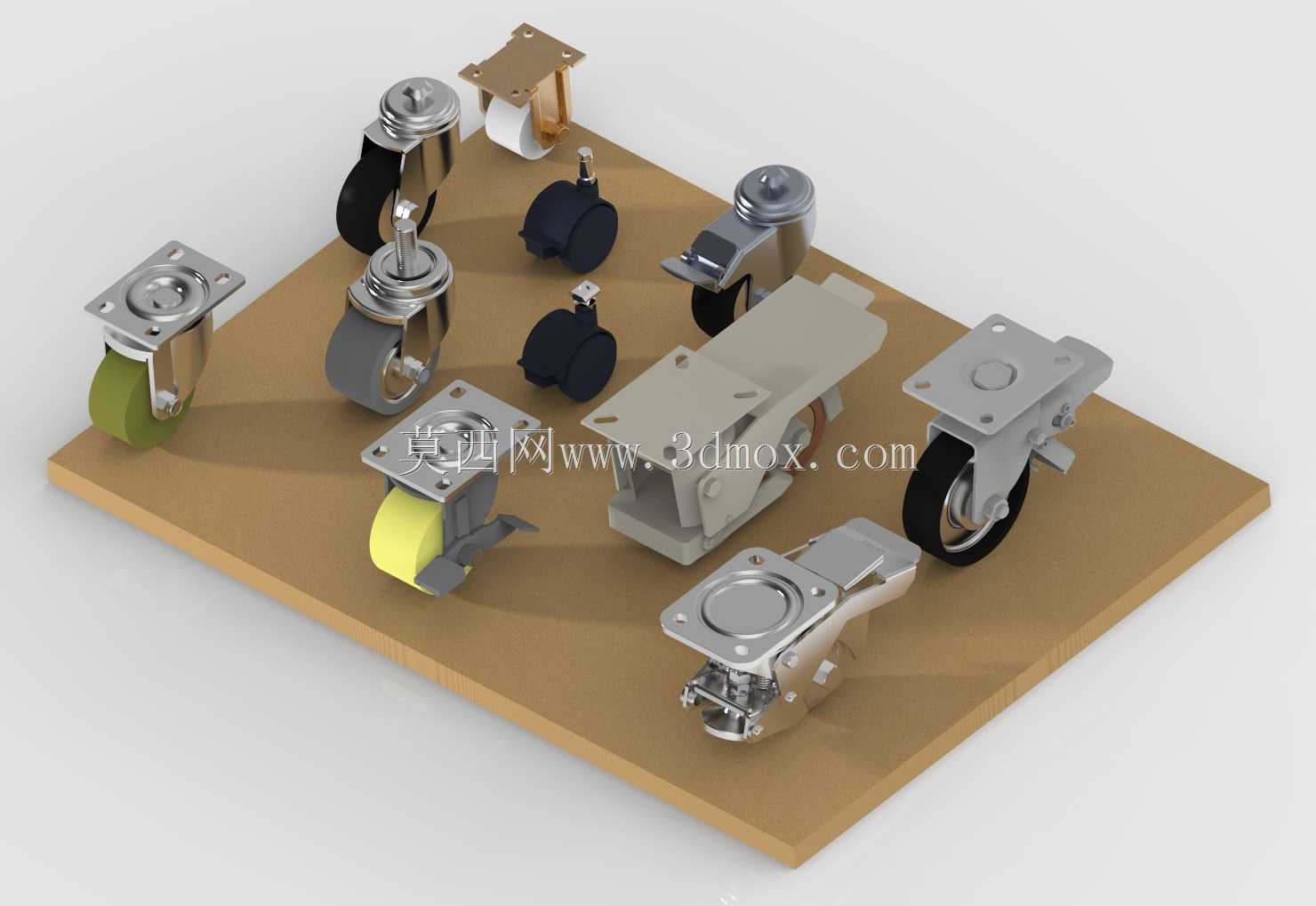

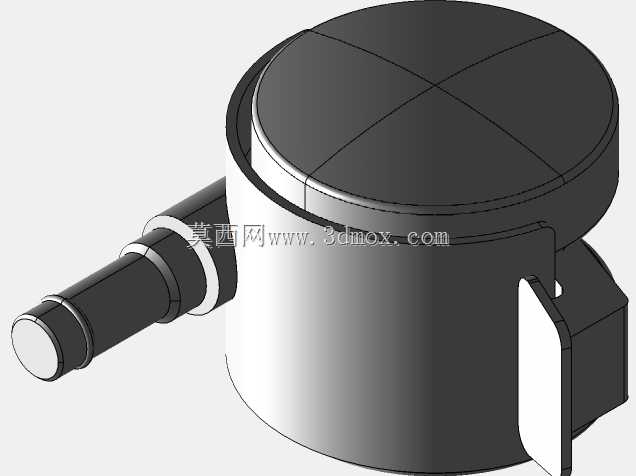

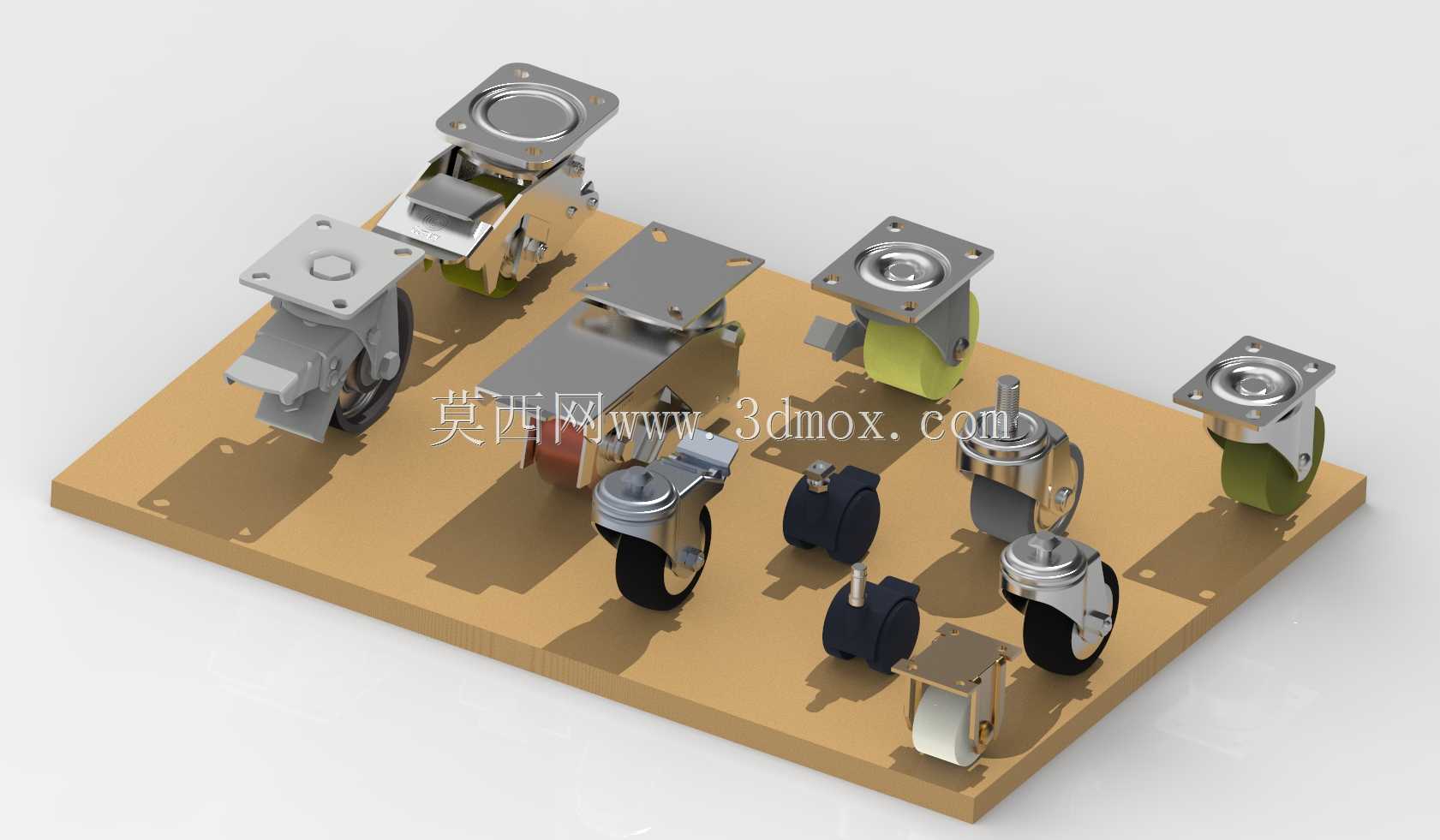

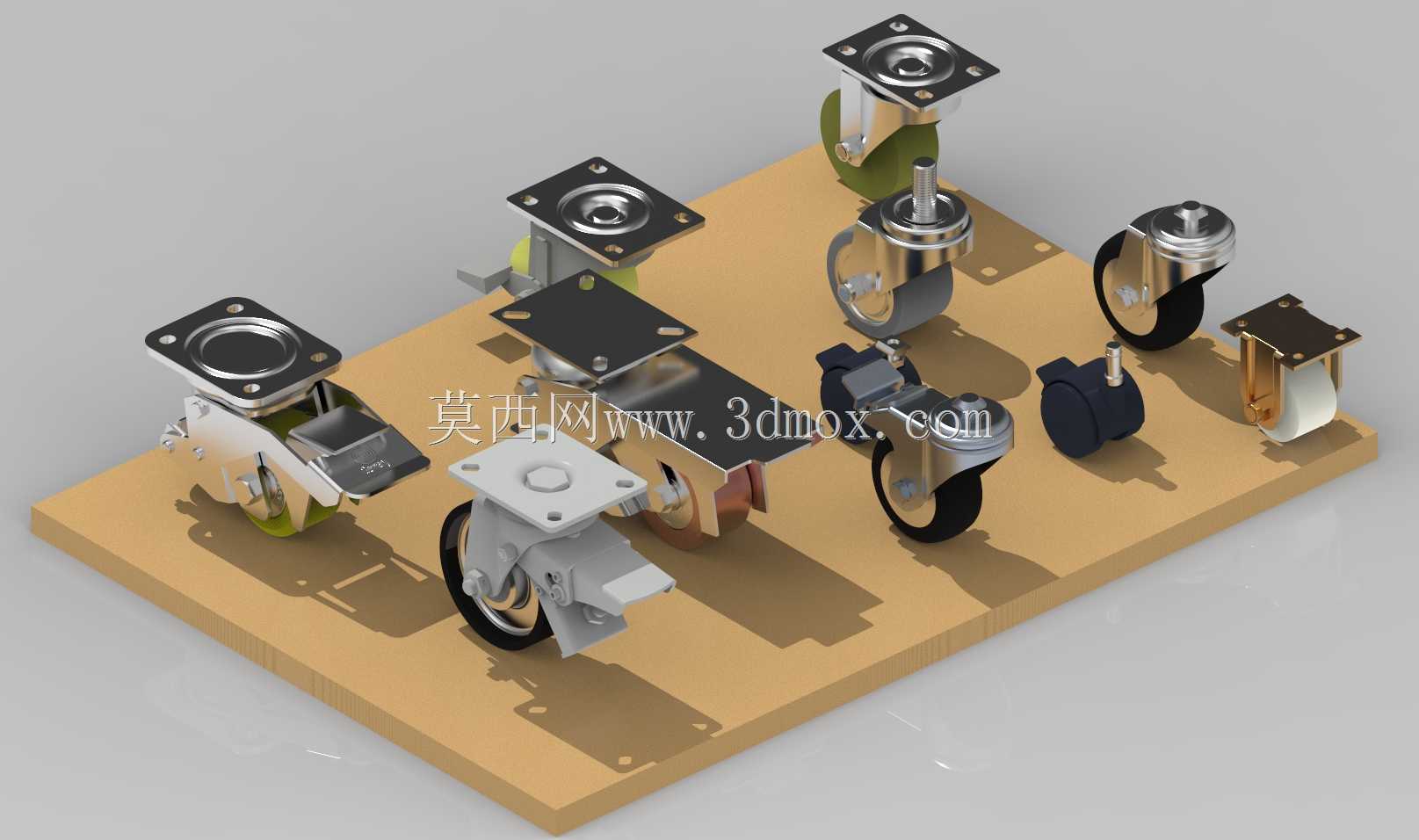

　　本次整理的脚轮组三维模型，覆盖了工业场景中最常用的几类脚轮结构，从轻型平板万向轮到带刹车的重载定向轮，再到丝杆安装型、孔顶安装型的不同安装形式，基本能满足多数设备移动机构的选型参考需求。在车间实际应用中，脚轮是各类移动工装、周转设备、轻型机床附件、仓储货架实现移位功能的核心部件，不同工况下对脚轮的承载、转向灵活性、固定稳定性要求差异极大，比如重型工装台移位时需要搭配带硬质聚氨酯轮面的重载脚轮，轮面硬度控制在邵氏90A左右，既能保证承载时的形变量控制在0.5mm以内，避免移动过程中工装台面的水平度偏移，又能减少对环氧地坪的磨损；而电子车间的防静电周转车，则需要搭配导电橡胶轮面的轻型脚轮，轮面电阻控制在10^6到10^9Ω区间，避免静电击穿元器件。

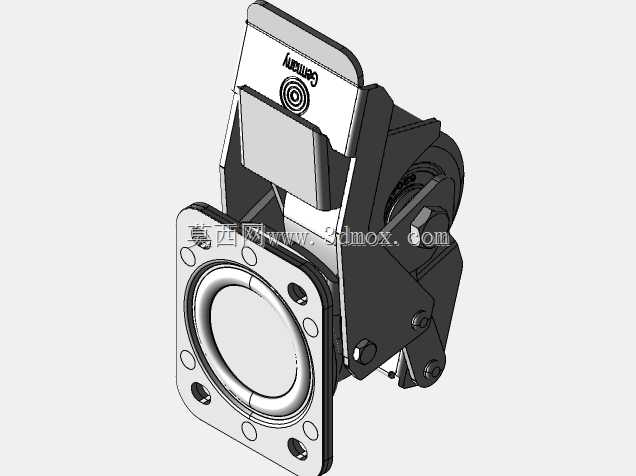

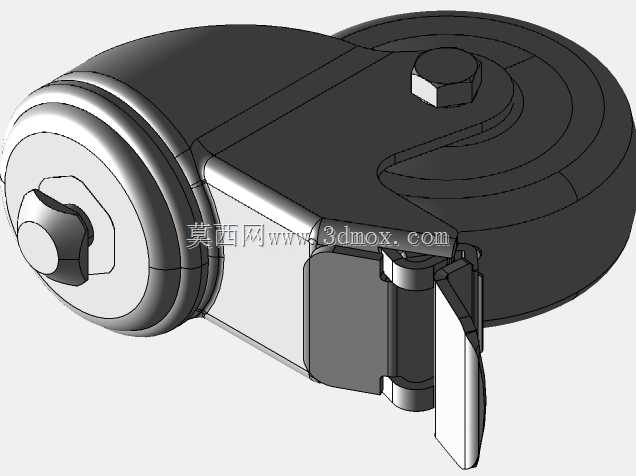

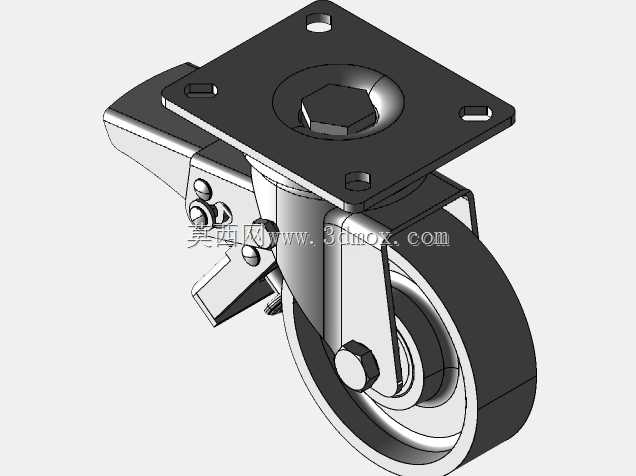

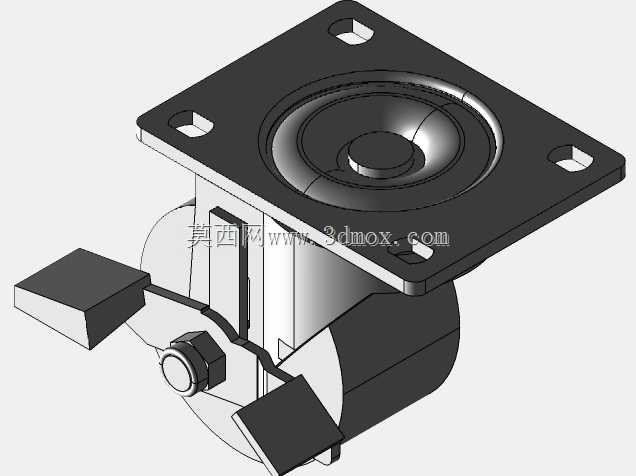

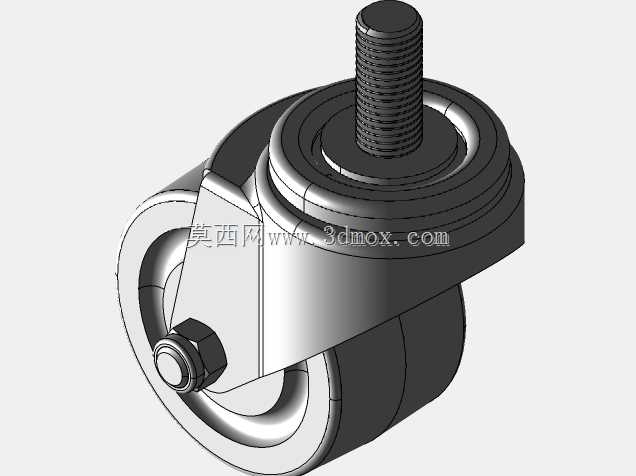

　　从设计思路上看，这套脚轮组的每个结构都做了安装边界的统一适配参考，平板安装型的脚轮安装孔位遵循了工业通用的孔距规范，比如2寸轻型脚轮的安装板尺寸为42mm×58mm，安装孔距32mm×46mm，适配M6的安装螺栓；4寸重载脚轮的安装板尺寸为100mm×115mm，安装孔距72mm×84mm，适配M12的安装螺栓，选型时不需要额外调整设备底部的安装板开孔尺寸，能直接匹配现有通用安装标准。带刹车结构的脚轮，刹车踏板的踩踏行程做了15mm的限位设计，踩下后刹车片同时抱死轮面和转向轴承，既可以阻止滚轮转动，又能锁定转向方向，避免设备停在有坡度的地面时出现溜动或者转向偏移的问题。丝杆安装型的脚轮，丝杆规格覆盖了M10到M16的常用尺寸，丝杆长度从20mm到50mm不等，适配不同厚度的设备底板安装需求，丝杆根部都做了止转卡槽设计，安装时可以用扳手卡住卡槽拧紧，避免丝杆跟转导致安装不到位。

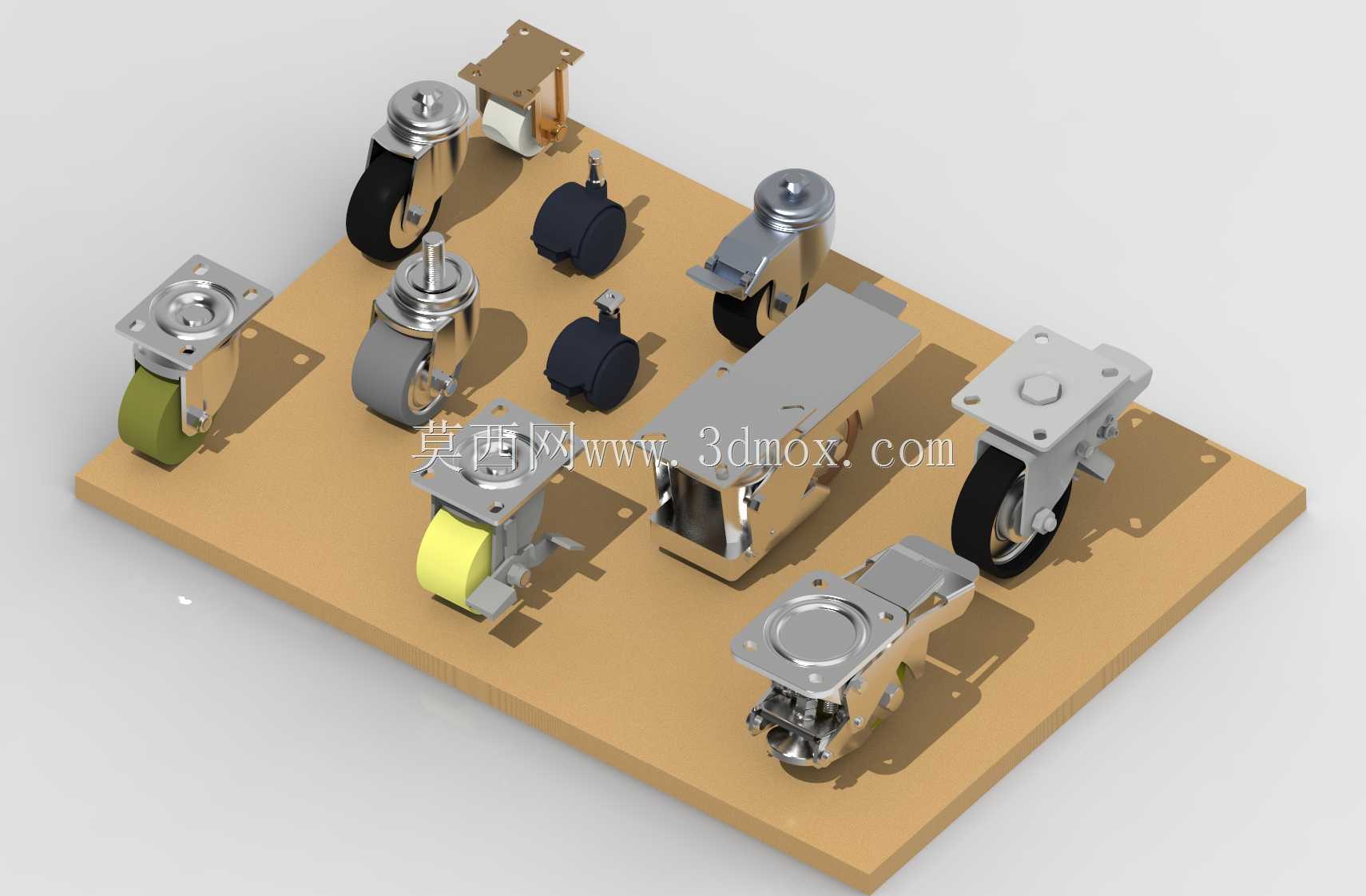

　　不同轮面材质的脚轮适用场景也做了明确的结构区分，绿色尼龙轮面的脚轮承载能力强，轮面耐磨性能好，适合在水泥地面的车间使用，滚动阻力小，推重比可以达到1:20，也就是1吨的设备只需要50kg的推力就能移动；灰色橡胶轮面的脚轮减震性能好，移动时噪音低，适合在铺有瓷砖或者环氧地坪的洁净车间使用，轮面的弹性形变量可以达到3mm，能过滤掉地面微小凸起带来的震动，保护设备上的精密元器件；黄色聚氨酯轮面的脚轮兼顾了耐磨和减震性能，同时耐油污腐蚀，适合在机加工车间使用，接触到切削液、润滑油也不会出现轮面溶胀开裂的问题。

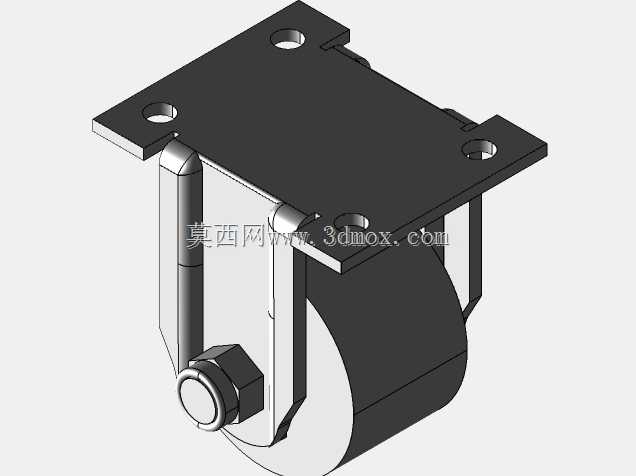

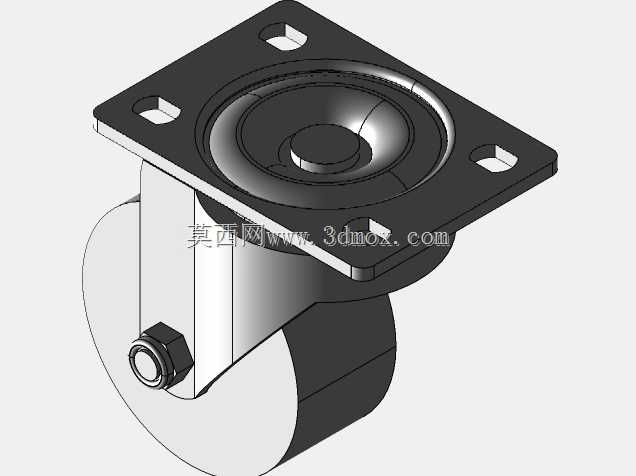

　　转向结构上，所有万向脚轮的转向轴承都采用了双滚珠道设计，上滚珠道承受轴向载荷，下滚珠道承受径向载荷，转向时的转动阻力小，在满载情况下也能灵活转向，不会出现转向卡顿的问题，滚珠道的密封结构做了迷宫式设计，能阻挡车间内的粉尘、铁屑进入轴承滚道，延长脚轮的使用寿命，日常维护只需要定期在注油孔注入润滑脂即可，不需要拆解结构。定向脚轮的支架采用了一体冲压成型的钢板结构，钢板厚度从2mm到5mm不等，对应不同的承载等级，支架的折弯处做了加强筋设计，承受侧向冲击时不会出现支架变形的问题，比如设备过地面线槽、轨道接缝时的瞬间冲击力，能达到额定承载的3倍而不发生塑性变形。

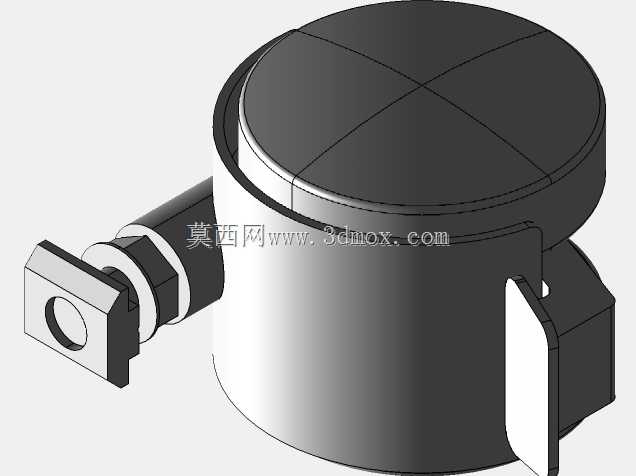

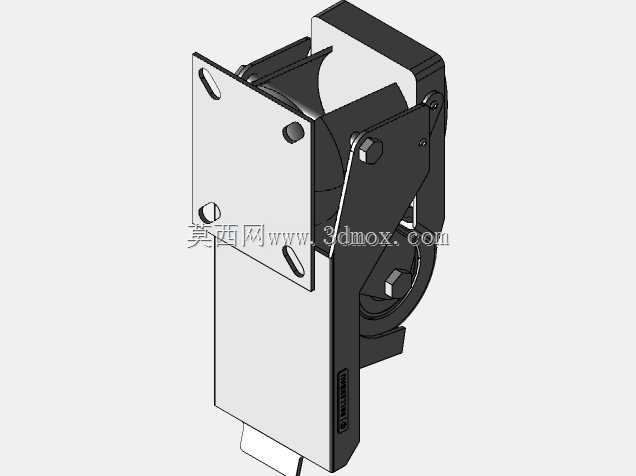

　　在安装边界的设计上，所有脚轮的安装高度都做了系列化的统一，同尺寸的万向轮、定向轮、刹车轮的安装高度保持一致，比如3寸脚轮的安装高度统一为105mm，4寸脚轮的安装高度统一为135mm，设备设计时不需要因为搭配不同功能的脚轮而调整支腿高度，降低了整体设计的复杂度。轮架的旋转半径也做了优化设计，万向轮旋转时的最大外轮廓尺寸比安装板外轮廓大10mm以内，设备底部设计时只需要预留15mm的转动间隙，就不会出现轮架旋转时碰撞设备底板或者其他结构的问题。对于需要经常固定位置的设备，还可以搭配高度可调的脚轮支撑结构，脚轮旁边集成可调支撑脚，设备移动到位后可以拧动支撑脚将设备顶起，让脚轮离开地面，既可以避免脚轮长期承载导致轮面变形，又能提高设备放置的稳定性，减少设备运行时的晃动。
