小型手动杠杆式压力机结构设计

　　这款手动压力机属于小型台式压装设备，整体采用杠杆增力结构，通过长操作手柄带动内部齿条或楔块机构，将人手施加的摆动力转化为压头沿垂直方向的直线压力，适用于小载荷、低频次的压合作业。设备底座为一体式铸造或铣削成型结构，底面平整，可直接放置于钳工台、检验台或装配工位上使用，也可通过底座预留孔位用螺栓固定于工作台面，以保证压装过程中的稳定性。

　　从实际应用来看，这类小型压力机常见于维修车间、工装装配区、小批量试制线及教学实训场景。它可用于销轴与孔的过盈压入、轴承外圈与座孔的装配、小型铆钉或衬套的压装、薄件的简易冲孔与校形，也可在零部件拆卸时用于拔出紧配合销钉、轴套。相比气动或液压压力机，手动结构无需气源、电源和管路连接，部署灵活，几乎没有维护成本，且压力输出可由操作者通过手柄力感进行细微控制，适合对压入深度和力度要求不高但需要手感反馈的作业。

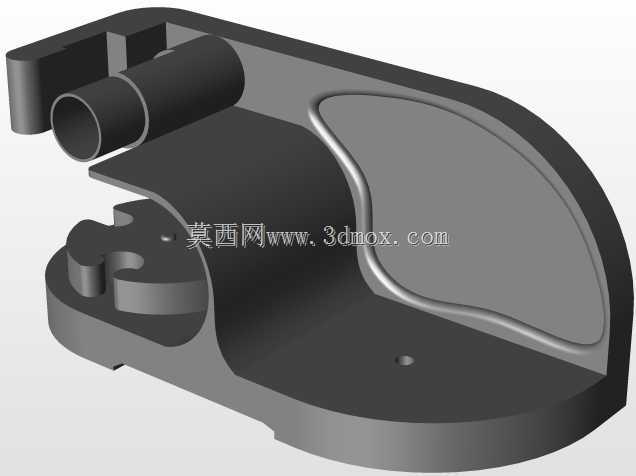

　　结构上，设备主要由底座、立柱或弓形机架、压头导向部分、齿条传动组件、长手柄及复位机构组成。底座上方设置工作台面，台面可根据需要更换不同开口的垫块或定位工装，以适应不同高度和形状的工件。弓形或立式机架承担压装反力，其截面尺寸和过渡圆角经过受力校核，能够在额定载荷下控制弹性变形，避免压头偏载。压头部分沿导向孔上下运动，导向长度与压头直径形成合理比例，以减小压头伸出时的摆动，保证压装方向与工作台面垂直。

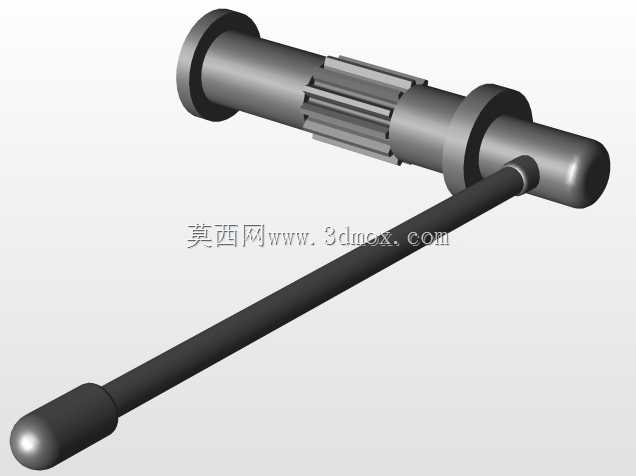

　　长手柄是该设备的关键增力部件。手柄绕固定铰点摆动，端部握持区远离回转中心，操作者在末端施加较小的力即可在压头端获得放大的输出力。手柄与内部齿条、棘爪或楔块的连接位置决定了机械增益比，设计时需要在操作力、行程和输出压力之间取得平衡：增力比过大，虽然压装能力提高，但手柄行程变长，操作效率下降；增力比过小，则操作者劳动强度增加。实际结构中通常配合复位弹簧，使压头在松开手柄后自动回升，减少手动回程动作。

　　安装边界方面，这类台式压力机占地面积较小，底座宽度和深度决定了工位所需的最小台面空间。由于手柄向一侧伸出并需要上下摆动，设备左侧或前侧必须预留足够的操作空间，避免手柄与墙面、料架或其他工装发生干涉。设备上方需要保留压头升起后的取放件空间，前方则应保证工件能够顺利送入工作台中心。若用于批量装配，可在底座上增加定位块、导柱或专用压头，以提高重复定位精度；若用于冲孔或铆接，则应在工作台面增加可更换垫板，防止压头直接损伤底座。

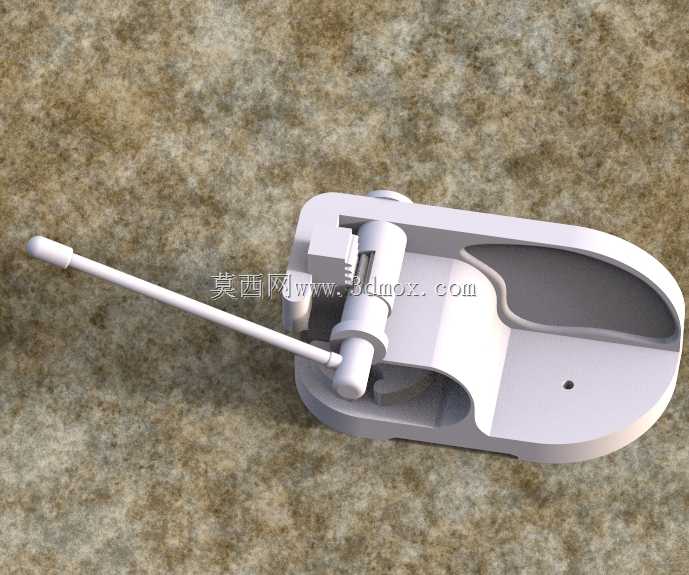

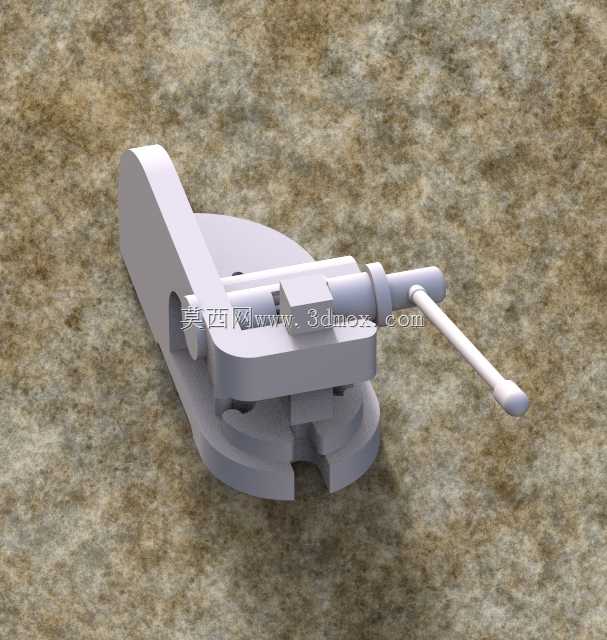

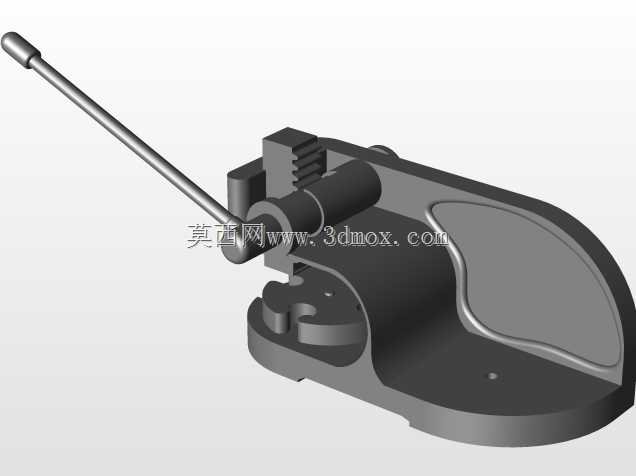

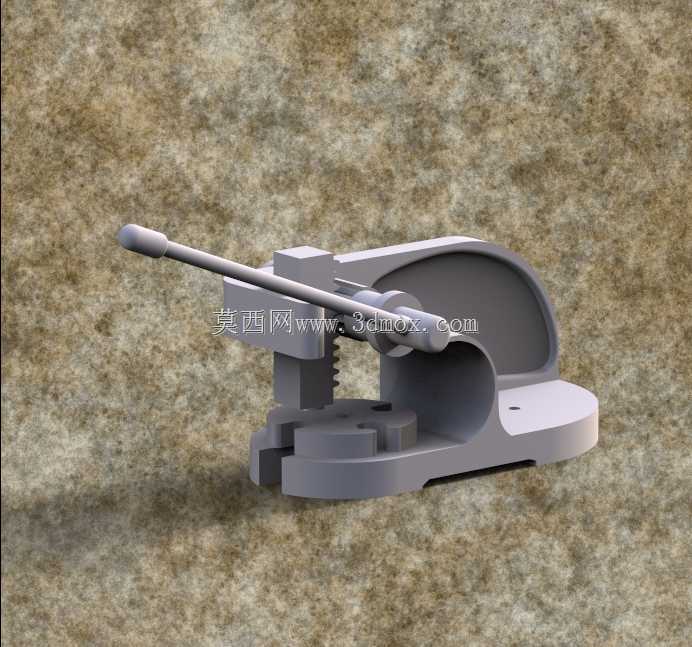

　　从建模角度看，该模型完整表达了手动压力机的外部轮廓、主要运动关系和装配位置，适合用于机构原理演示、工位布局评估和非标工装改造参考。底座与机架的圆角、加强筋和安装孔位体现了对刚度和铸造工艺的考虑；手柄、压头和导向部分的配合关系则反映了手动增力机构的基本设计逻辑。在实际选型或二次设计时，还需要结合具体压装力、工件高度、压头行程和操作频率，对机架强度、销轴寿命、导向间隙及复位弹簧参数进行进一步核算。
