工业级快速压紧夹钳工装夹具结构

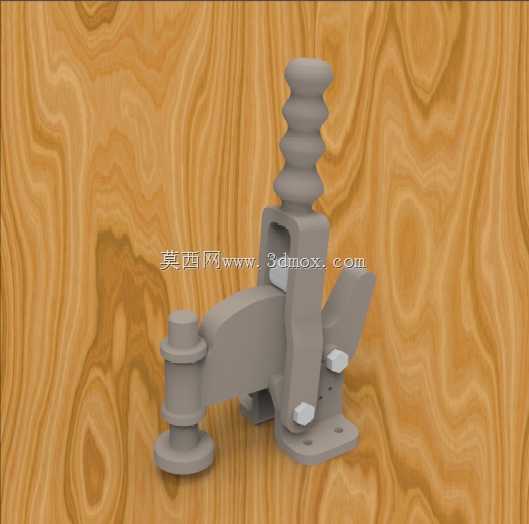

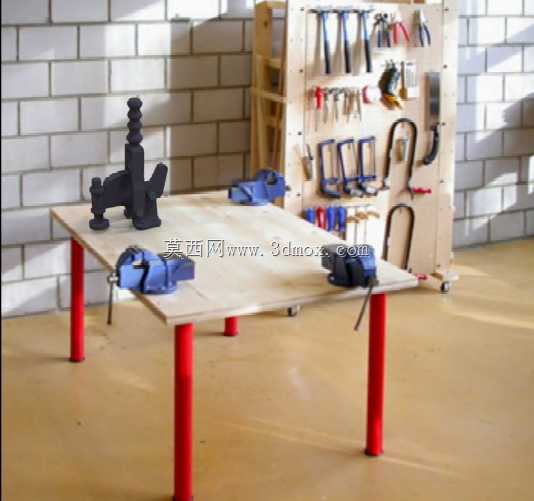

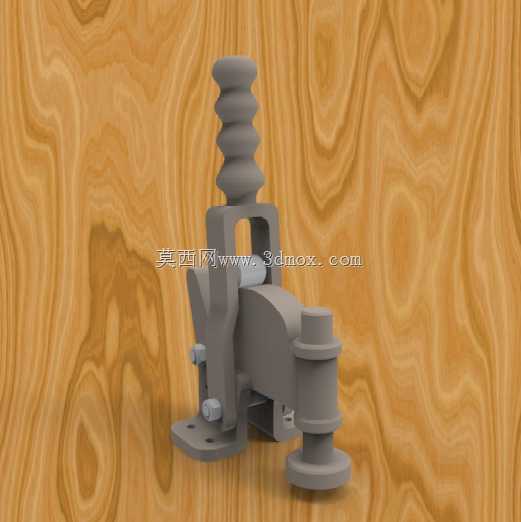

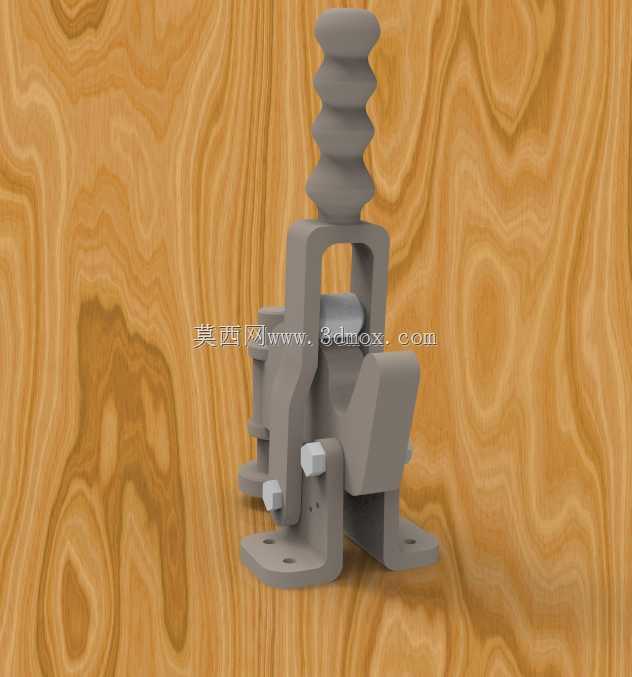

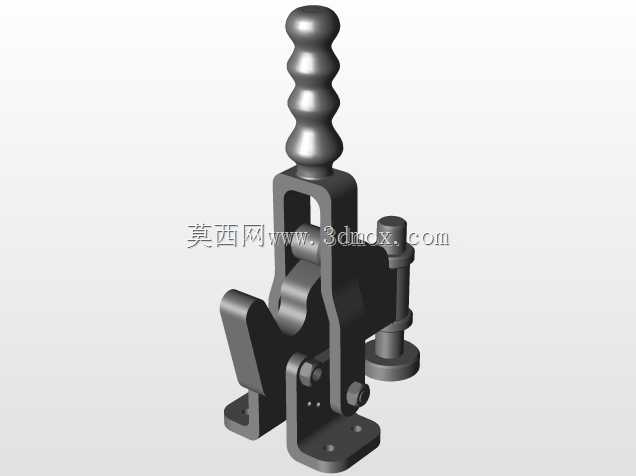

　　在机加工焊接装配与检测工位的现场布局里，手动快速夹钳始终是小批量多品种产线里最常见的夹紧单元。这套三维结构完整还原了垂直式快速夹钳的核心运动关系，底座、压臂、手柄连杆、受力销轴与可调压头之间的配合关系清晰可见，适合用于工装方案评审、夹具标准件选型参考以及非标工装的二次改型设计。从实际使用场景看，这类夹钳常布置在焊接工装底板、机用平口钳附件、装配定位台、检具基座以及木质或铝型材工作台上，操作者扳动加长手柄即可通过连杆过死点机构把压头快速压向工件表面，松开时反向扳动手柄就能让压臂抬升足够高度，方便工件取放，相比逐个拧螺栓的压板方案，单件装夹时间可大幅缩短，重复定位一致性也更稳定。设计这套结构时，首先要确认的是安装边界。

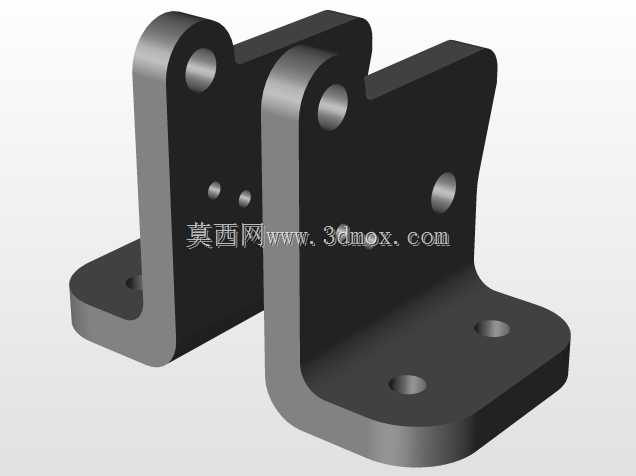

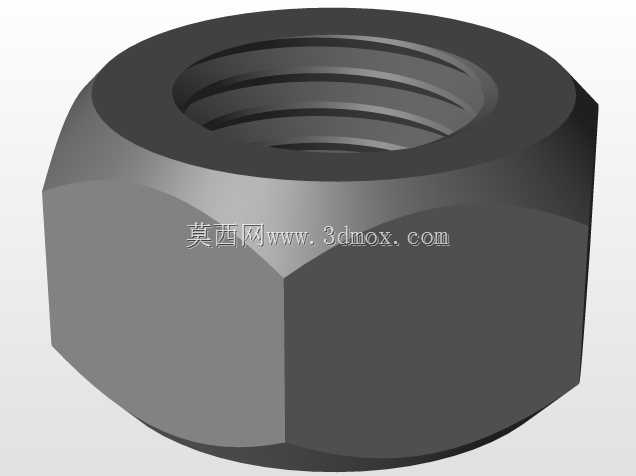

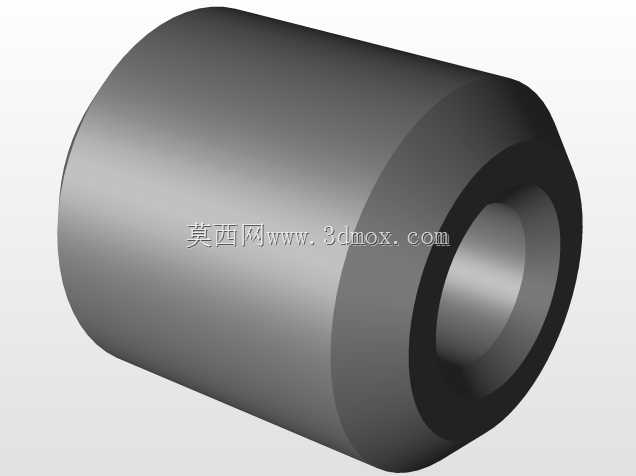

　　底座采用带沉孔的平板式结构，两个安装孔位可直接穿过内六角螺钉固定在工装板上，底座下方不需要额外避让深腔，整体重心落在安装面范围内，压紧时不会出现明显倾覆趋势。底座立板与压臂之间通过销轴铰接，销轴两端采用铆接或卡簧限位，保证长期反复扳动后不发生轴向窜动。手柄部分设计了多段环形防滑凸起，即便手上沾有少量油污或切削液，也能获得足够握持摩擦力，手柄末端的圆弧过渡避免了操作时的棱角硌手，符合车间徒手操作的人机要求。压臂前端的压头采用可调式结构，通过螺纹旋入长度可以补偿不同厚度工件的高度差，压头端面做了增大接触面积的圆盘设计，压紧时压强分布更均匀，可避免在铝件、铜板或木质工件表面留下明显压痕；如果用于焊接工位，

　　还可在压头端面加装聚氨酯或紫铜垫块，进一步防止划伤工件并隔绝部分焊接飞溅。夹钳侧面设置的辅助支撑柱并非装饰件，它在压臂完全压下时可承担部分侧向力，限制压臂的过量变形，尤其在夹紧力较大或工件存在轻微振动的加工场景中，能显著提升整个夹紧回路的刚性。从机构原理看，该夹钳利用多连杆越过机械死点的位置实现自锁：当手柄扳到最终压紧位置时，连杆与压臂的铰接点越过主受力轴线，工件反作用力会让机构越压越紧，即便受到振动、切削力波动或意外触碰手柄，夹钳也不会自行松开，只有操作者主动反向施力扳动手柄才能解锁，这一特性对无人值守的短时加工与焊接工序尤为重要。在三维建模过程中，各运动副的间隙取值需要结合实际加工精度确定：销轴与孔之间采用小间隙配合，

　　既保证扳动顺畅，又避免压臂出现过大旷量；连杆两端的铰接孔同轴度需要严格控制，否则会出现手柄扳动卡顿、两侧受力不均甚至无法到达死点位置的问题。底座的壁厚与加强筋布局经过受力校核，在额定夹紧力范围内不会出现可视变形，安装孔周围的实体区域做了局部加厚，防止螺钉锁紧时底座局部应力集中开裂。整机外形紧凑，竖直方向的手柄在抬起状态下会占用一定上方空间，因此在密集排布多组夹钳的工装板上，需要提前预留相邻夹钳的手柄扳动行程，避免操作时互相干涉；压臂打开后的开口高度决定了可容纳工件的最大厚度，选型时应保证工件放入后压头与工件表面之间留有少量调节余量，而不是完全依赖螺纹极限行程来补偿。对于结构设计从业者而言，这套模型不仅可直接用于工装总装中的位置排布，还能在此基础上衍生出气动改版、加宽压臂版、侧向压紧版等多种变形，只需保留核心的连杆自锁逻辑与底座安装接口，即可快速适配不同工位的夹紧需求。
