NEMA23规格57HS1003A4步进电机结构设计

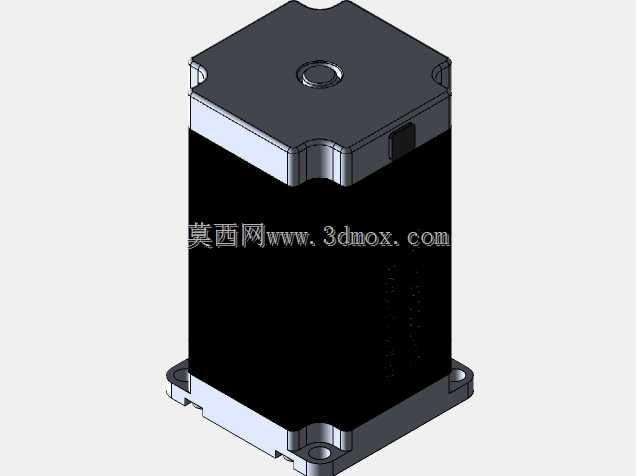

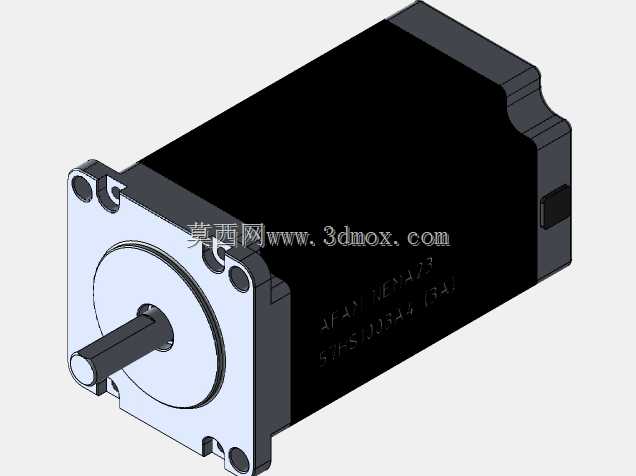

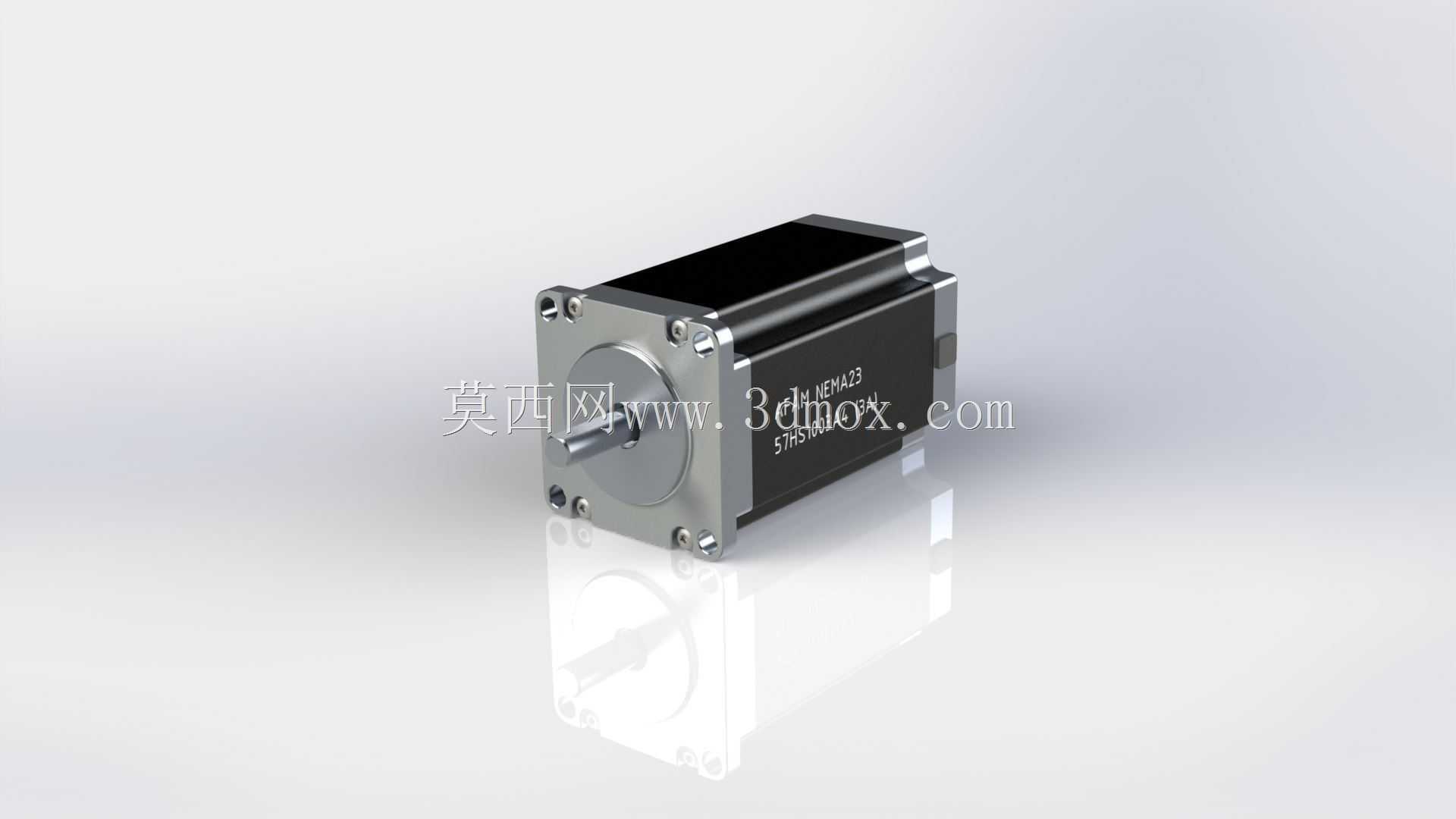

这款NEMA23规格的57系列步进电机，是自动化传动领域应用极为广泛的动力执行部件，常见于中小型数控设备、3D打印传动模组、桌面级机械手、自动化送料机构、纺织机械走步机构、广告设备字车驱动等场景中，作为开环控制系统的核心动力元件，它可在不搭配额外编码器反馈的场景下，实现精准的角位移控制，匹配对应的驱动器即可将电脉冲信号转化为对应的轴体转角输出，每接收到一个脉冲信号就会转动固定的步距角，通过控制脉冲数量即可精准定位转动角度，同时可通过调整脉冲频率来控制电机转动的转速与加速度，实现平稳的调速传动。从设计思路来看，这款电机采用方形机座的经典结构，机座边长符合NEMA23安装标准的57mm规格，前端盖采用一体化加工的安装法兰，四个角预留标准安装孔位，可直接适配市面上绝大多数同规格的电机安装座、联轴器、丝杆传动模组，无需额外做安装位的适配修改，大幅降低设备集成时的设计成本。电机本体采用叠压硅钢片作为定子铁芯，搭配高性能永磁转子结构，在保证输出扭矩充足的前提下，尽可能压缩了机身的轴向长度，既可以满足狭小安装空间内的布局需求，又能保证低速运行时的扭矩输出平稳性，避免低速段出现明显的共振抖动问题。从安装边界来看，前端输出轴采用标准直径的圆柱轴结构，轴端加工有平整的铣面，可搭配紧定螺丝式联轴器实现无滑差的扭矩传递，机身后端预留有编码器加装位，若有闭环控制需求可直接加装对应规格的磁电编码器升级为闭环步进电机，无需改动电机主体安装尺寸。外壳采用黑色氧化处理的金属壳体，既可以提升工作时的散热效率，又能在工业车间环境下起到防锈防腐蚀的作用，表面的标识区域清晰标注电机型号与接线相序，方便现场安装时的接线调试，避免相序接反导致电机反转或扭矩不足的问题。在实际设备集成过程中，这款电机可通过同步轮、联轴器、齿轮等多种传动连接件，对接滚珠丝杆、同步带、滚轮等传动部件，将旋转运动转化为直线运动或者分度回转运动，适配不同设备的动作需求，无论是短距离的快速点位移动，还是低速大扭矩的负载驱动，都能保持稳定的运行状态，其方形的机身结构也方便在设备框架上做侧面贴装、端面正装等多种安装方式，适配不同设备的布局空间，不会因为机身外形的限制导致设备整体结构设计受限。
