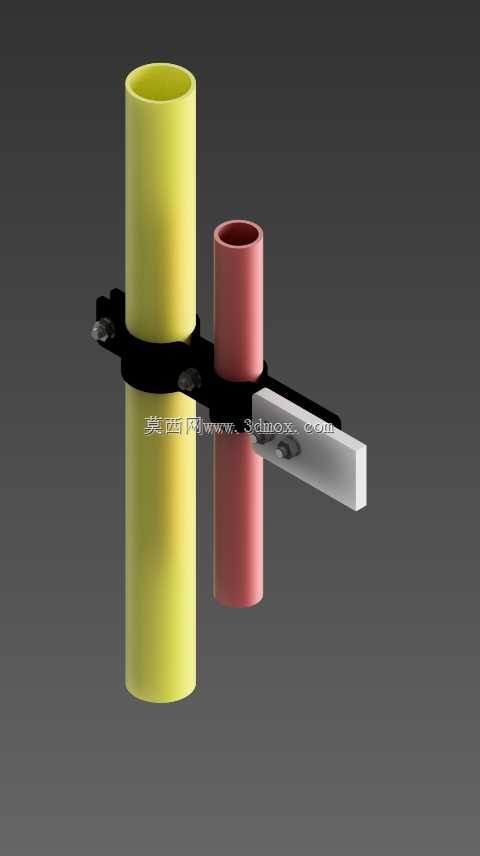

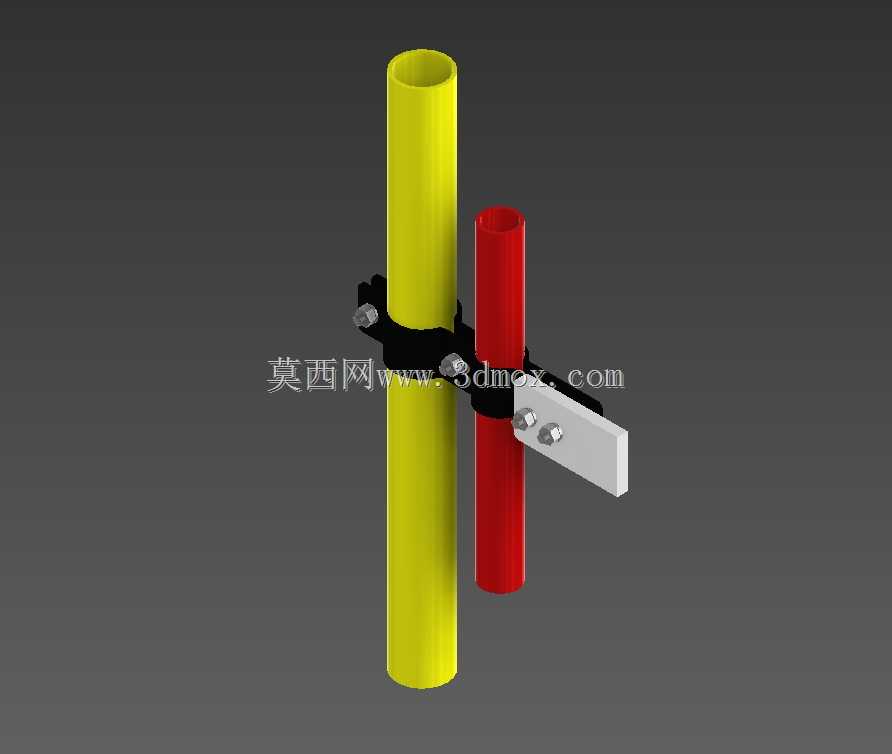

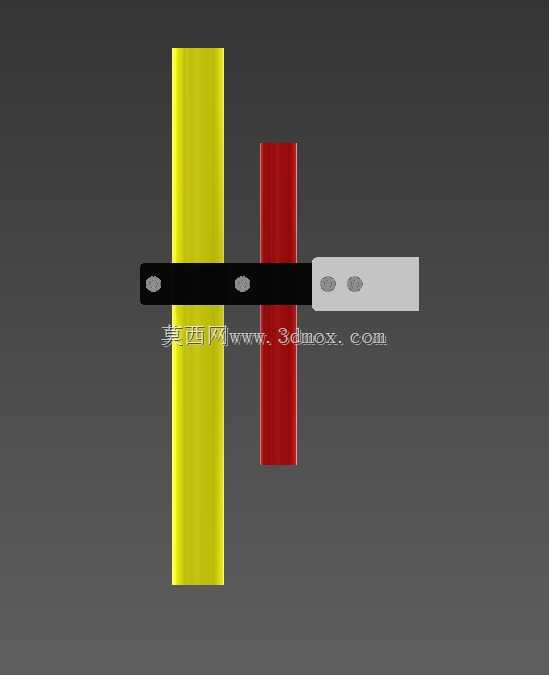

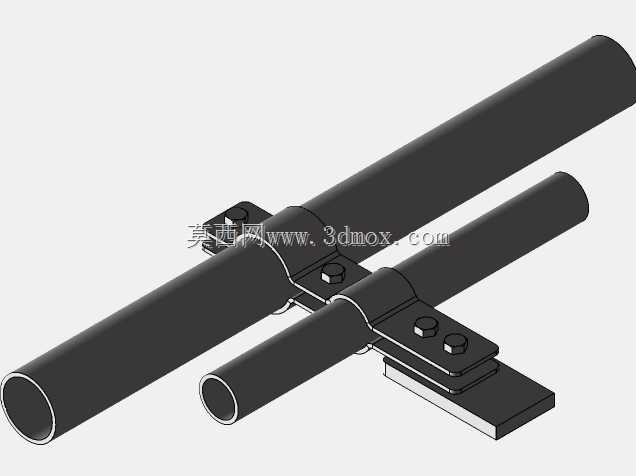

双管并行固定管道安装夹结构

　　在工业管路布设、小型设备管线排布、民用给排水改造以及实验室气路搭建场景中，不同管径管线的并行固定一直是现场安装的常见需求，这款双管固定夹正是针对这类场景设计的紧凑式固定结构。不同于单管夹仅能固定单根管线的局限，该结构可同时夹持两根外径存在差异的并行管线，大幅减少安装点位的打孔数量，降低安装面的加工工作量，尤其适合安装空间局促、管线排布密度高的区域，比如设备内部走线架旁的气液管路固定、机柜内部冷却水管与气动管的并行排布、户外小型管线支架上的多管固定等场景。

　　从功能特性来看，该管夹采用上下对合的抱紧式结构，夹持段内侧做了与对应管径匹配的圆弧曲面，能够与管材外圆形成足够的接触面积，避免局部应力集中压伤薄壁管材，比如PVC管、薄壁不锈钢管这类易变形的管材，也能在合理锁紧力下保持稳定固定，不会出现管材被夹扁变形的问题。夹体一侧延伸出带安装孔的平板固定座，固定座与夹体主体为一体化结构，安装时无需额外搭配转接件，直接通过螺栓穿过固定座的安装孔即可将整个管夹固定在安装基面，安装工序简单，现场施工效率更高。锁紧结构采用标准六角螺栓配合螺母的形式，螺栓穿过上下夹体的对应通孔，拧紧螺母即可实现两根管线的同步抱紧，后期维护时如果需要调整管线位置或者更换管线，仅需松开螺母即可操作，无需完全拆卸整个管夹，维护便捷性较好。

　　设计思路上，这款管夹优先考虑了不同管径并行固定的适配性，两个夹持圆弧的直径分别对应两种常用的工程管径，能够覆盖多数场景下的大小管并行固定需求，比如常见的大管径流体主管与小管径信号管、冷却水管与气动控制线的组合固定。夹体的厚度经过合理设计，既保证足够的结构强度，在管线受外力拉扯、振动工况下不会出现夹体断裂或者变形松脱的问题，又尽可能控制整体重量与材料用量，降低制造成本。固定座的安装孔做了适当的孔径余量，能够适配常用的膨胀螺栓、自攻螺丝等安装紧固件，同时允许安装时存在小范围的位置偏差，降低现场安装的对位精度要求，适配非精密加工的安装基面，比如墙面、型材架、设备外壳等常见安装面。

　　从安装边界与尺寸适配来看，该管夹夹持的两根管线为垂直于安装面的并行排布，两根管线的中心距经过精准设计，既保证两根管线之间留有足够的间隙，避免管线外壁直接接触产生摩擦磨损，也不会让整体结构占用过多的横向空间。固定座的延伸长度经过核算，能够让锁紧螺栓的操作空间足够，使用普通扳手或者套筒工具即可完成锁紧操作，不会因为空间不足导致工具无法就位。夹体的整体高度适配常规管线固定的离地间隙要求，固定后管线与安装基面之间留有适当空隙，避免管线直接贴附在安装基面上积灰、积水，减少管线腐蚀的风险，也方便后期对管线外壁进行清洁、检查。在振动工况下使用时，还可以在夹持圆弧内侧加装橡胶减震垫，进一步提升抱紧摩擦力，同时缓冲管线传递的振动，避免长期振动下螺栓松动导致管夹移位。

　　实际应用中，这类管夹的适配场景非常广泛，除了常规的工业管路固定，在小型自动化设备的内部管线排布、家用净水设备的水管固定、模型制作中的管线仿真固定、暖通空调的冷媒管与冷凝管并行固定等场景都能适用。其结构简单可靠，没有复杂的活动部件，长期使用的故障率极低，只要锁紧力矩符合要求，就能实现长期稳定的管线固定效果，不会出现管线移位、松脱的问题。建模过程中，圆弧夹持面的曲率与对应管径完全匹配，固定座的安装孔位置、螺栓通孔的尺寸都按照通用五金件的标准参数设计，能够直接对接实际生产加工的需求，不需要额外进行尺寸调整，可直接用于工程出图、3D打印样件验证或者批量加工的参考。
