工业重载输送机配套传动辊筒结构

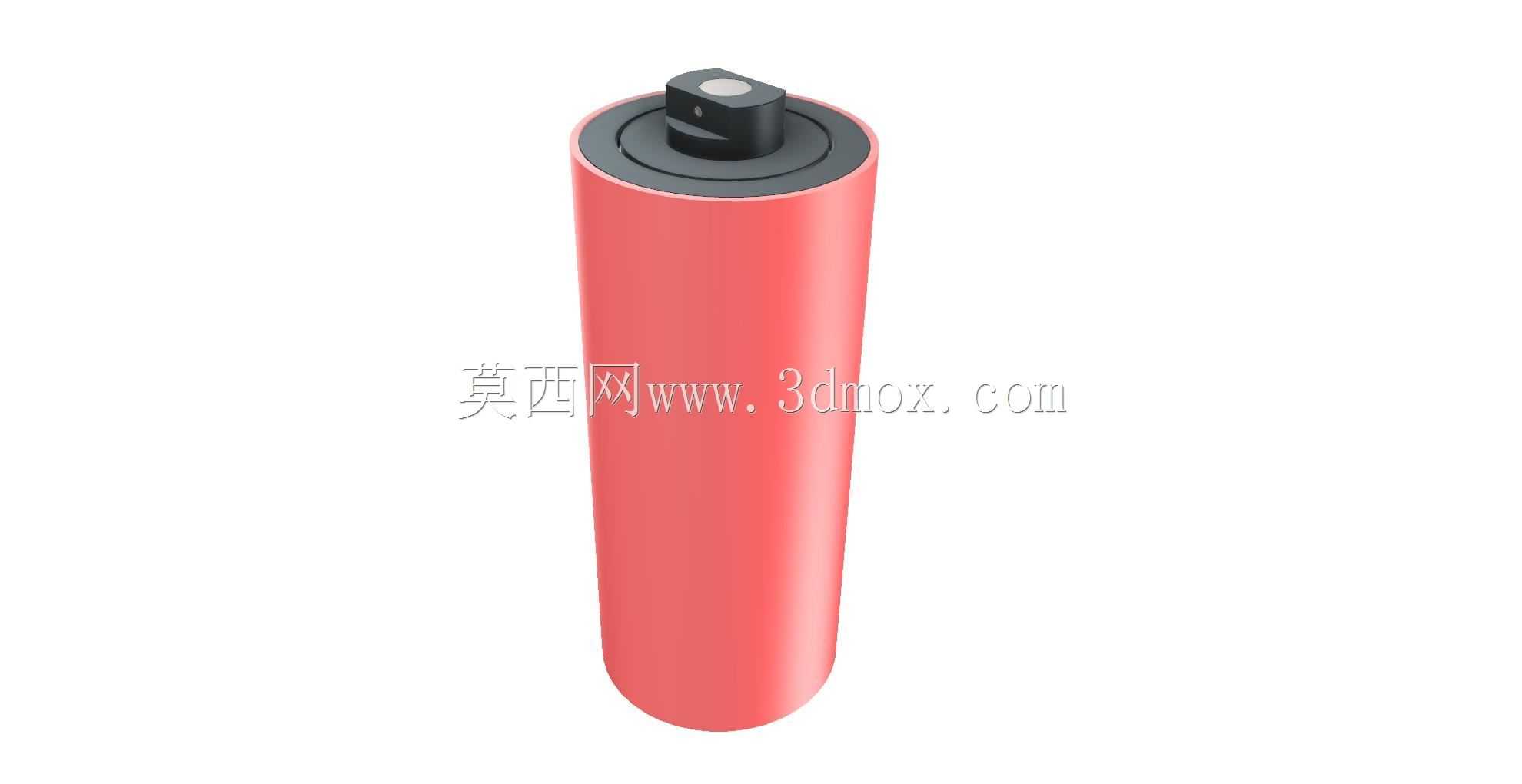

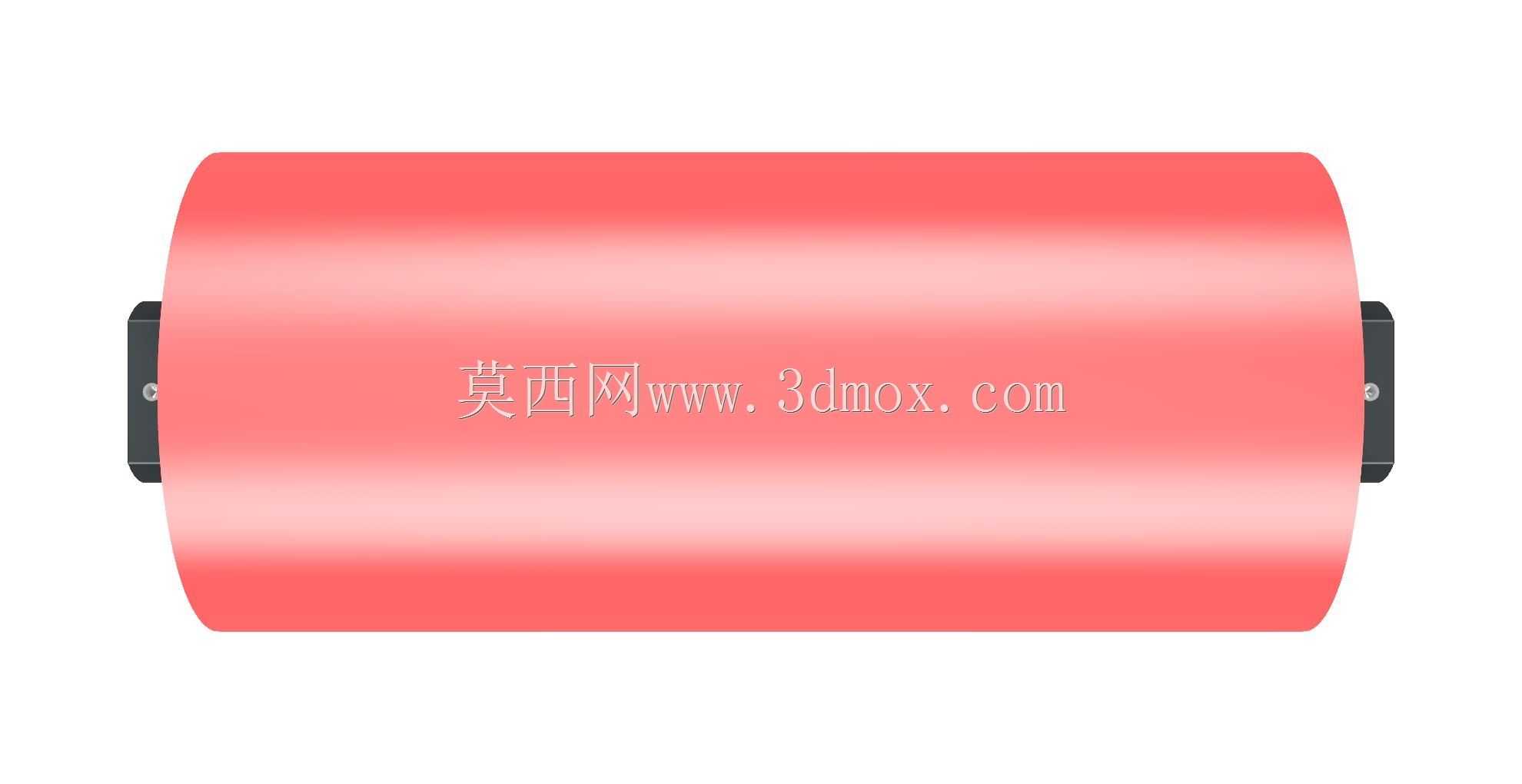

　　这款辊筒的三维结构围绕散料输送、再生工业物料转运这类连续作业工况搭建，整体采用3英寸外径、200mm轴向长度的规格设定，适配中小型带式输送机的托载段或者端部驱动改向段安装需求，在混凝土骨料、再生工业碎料、散装颗粒物的长距离转运线里，这类辊筒是支撑输送带、维持带面运行张力、抵消物料偏载冲击力的核心承载零件。从结构分层来看，外层为一体成型的红色辊体包覆层，表面做连续圆柱面处理，没有额外开槽或者防滑凸纹，适配平型输送带的贴合接触，运行过程中辊面和输送带之间保持线接触均匀受力，不会因为局部凸起造成带面异常磨损，针对混凝土这类带有细微硬质颗粒的输送场景，光滑辊面也能减少物料嵌附、积料卡滞的概率，日常运维时仅需停机擦拭辊面即可清理附着残渣。

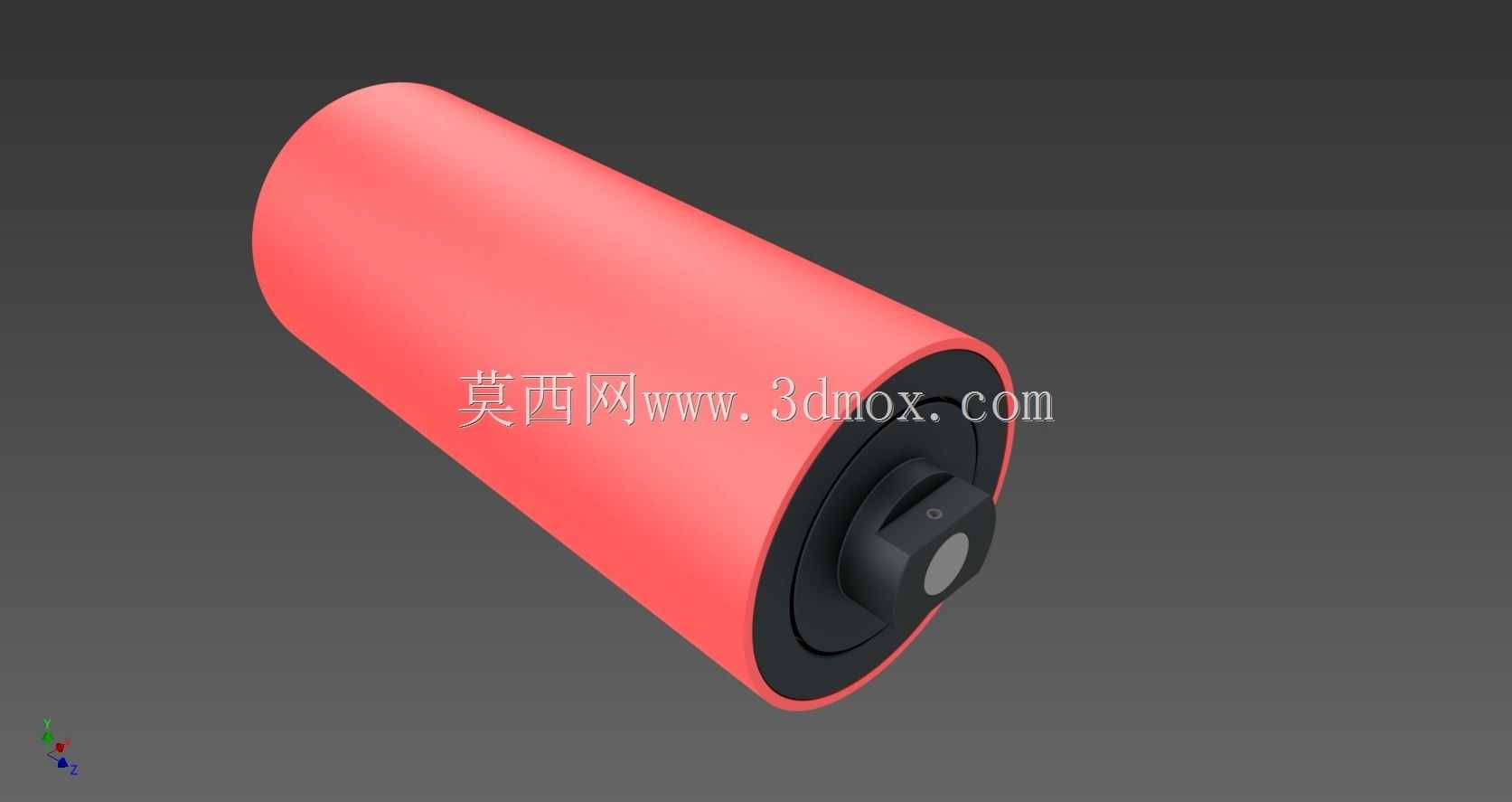

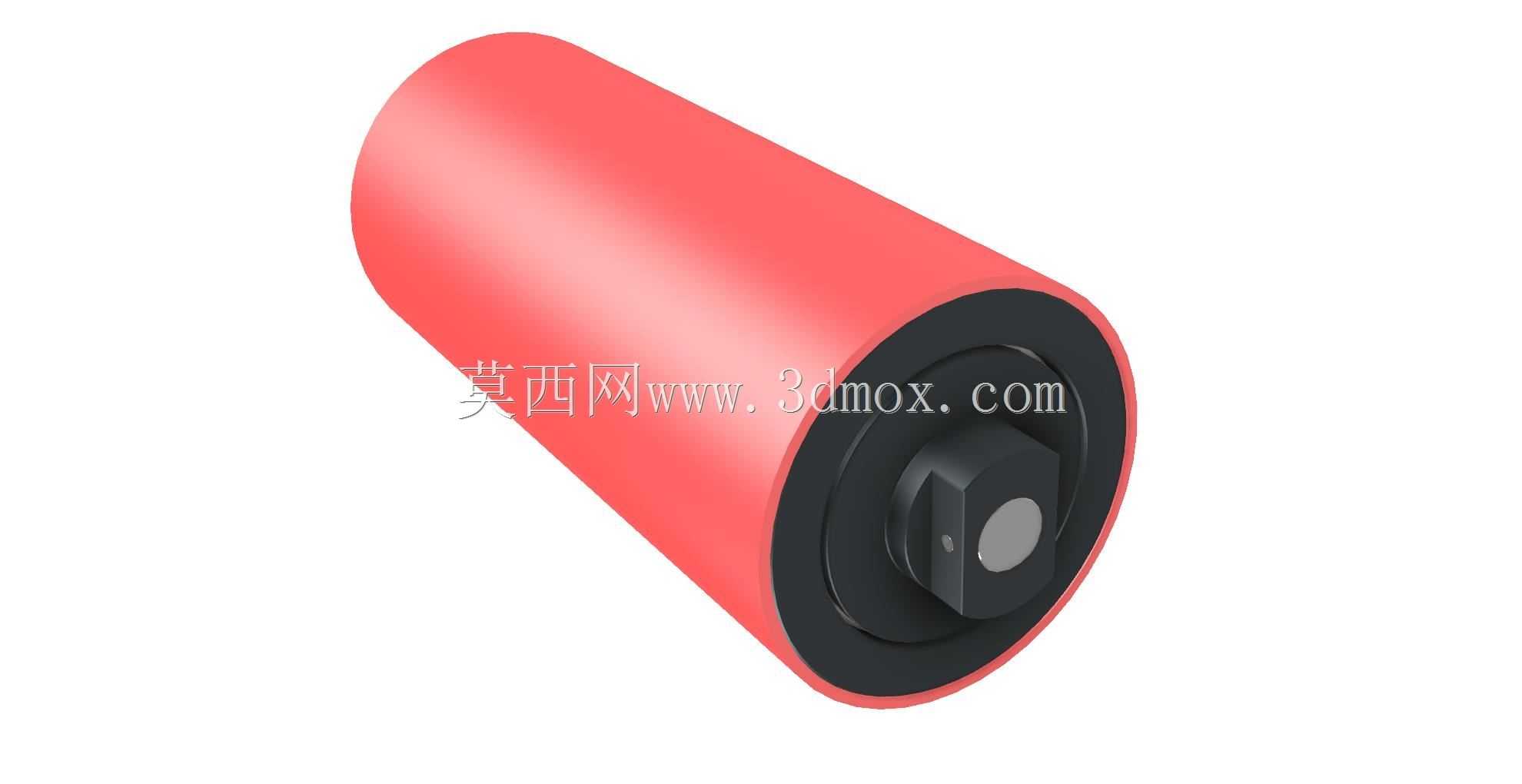

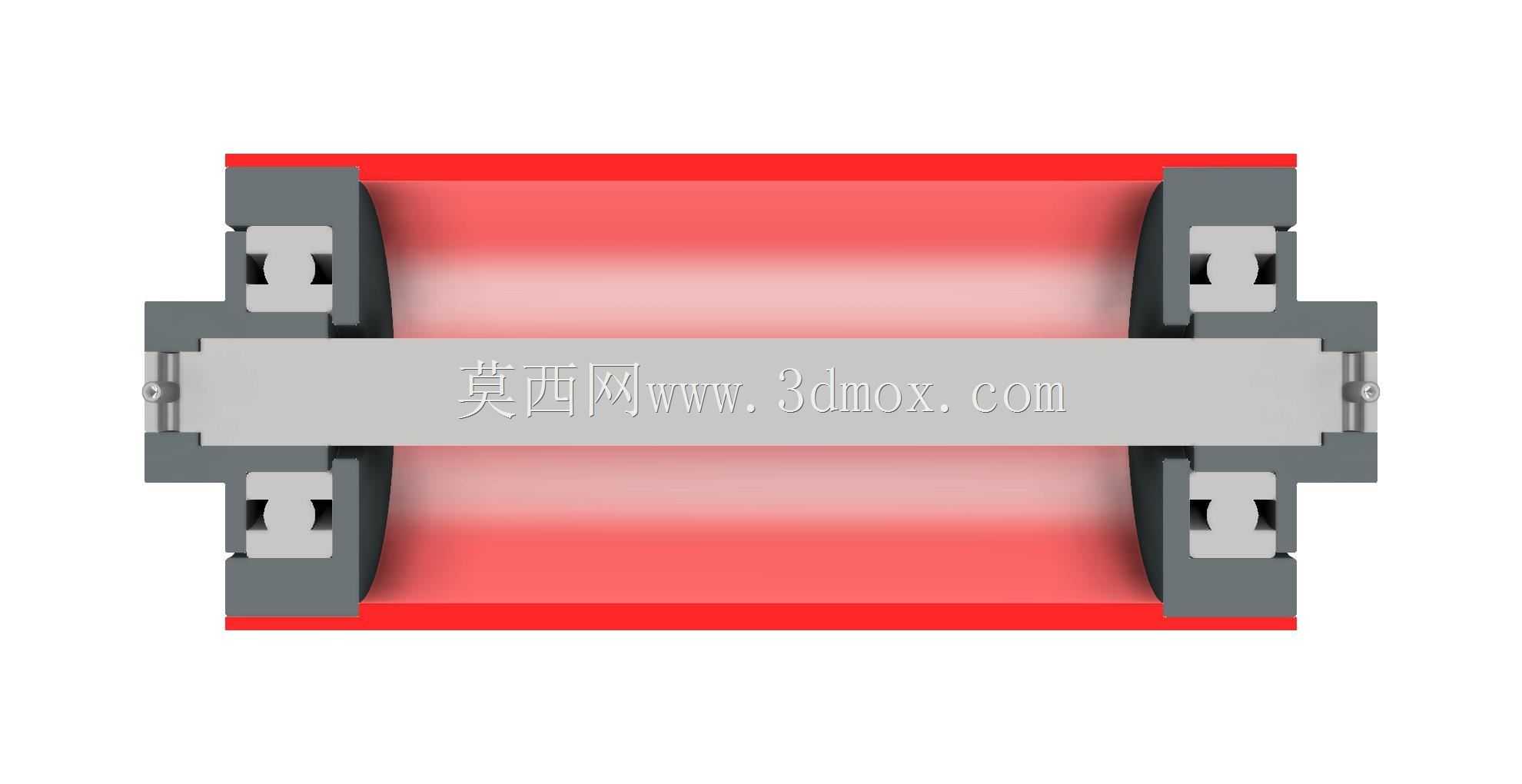

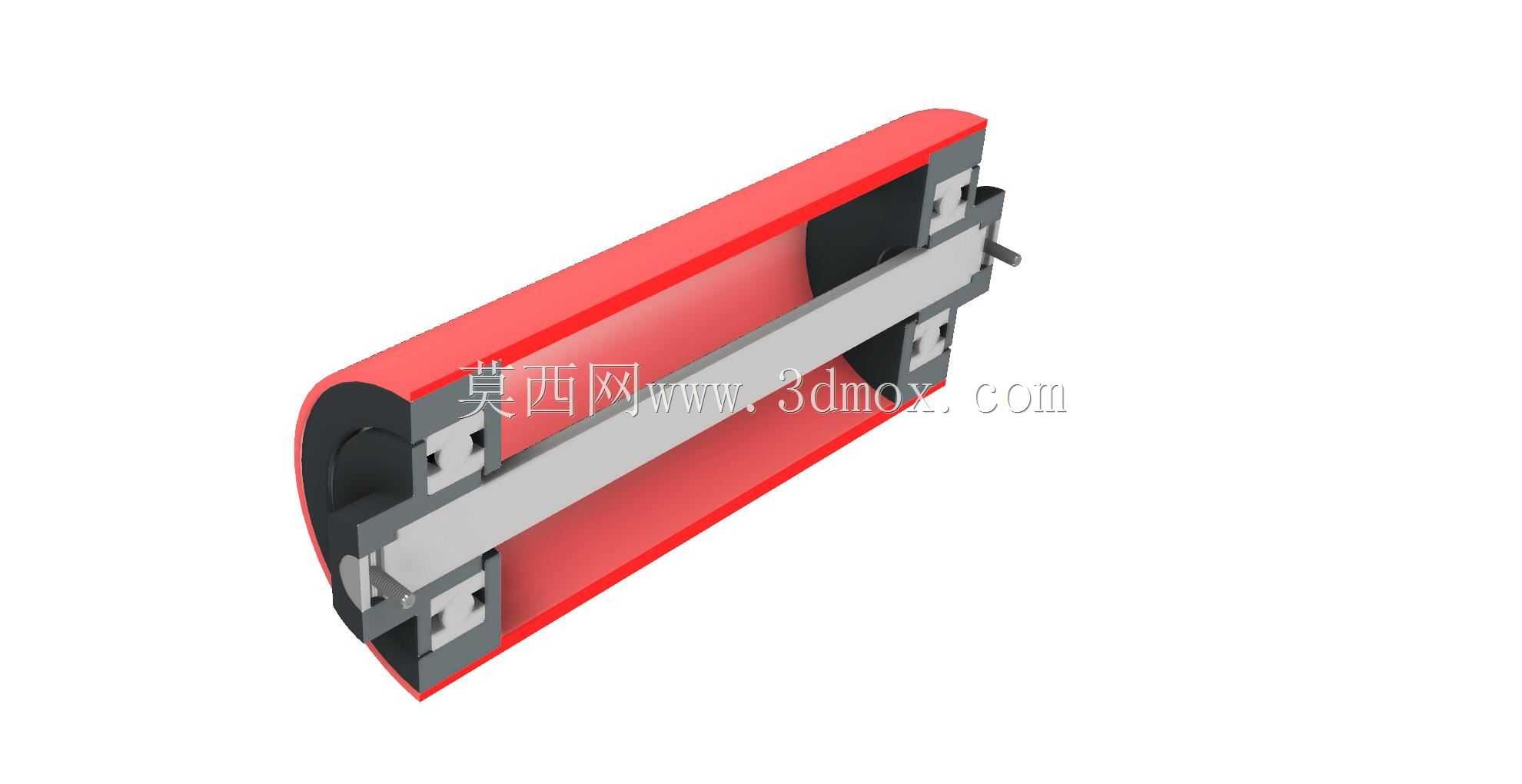

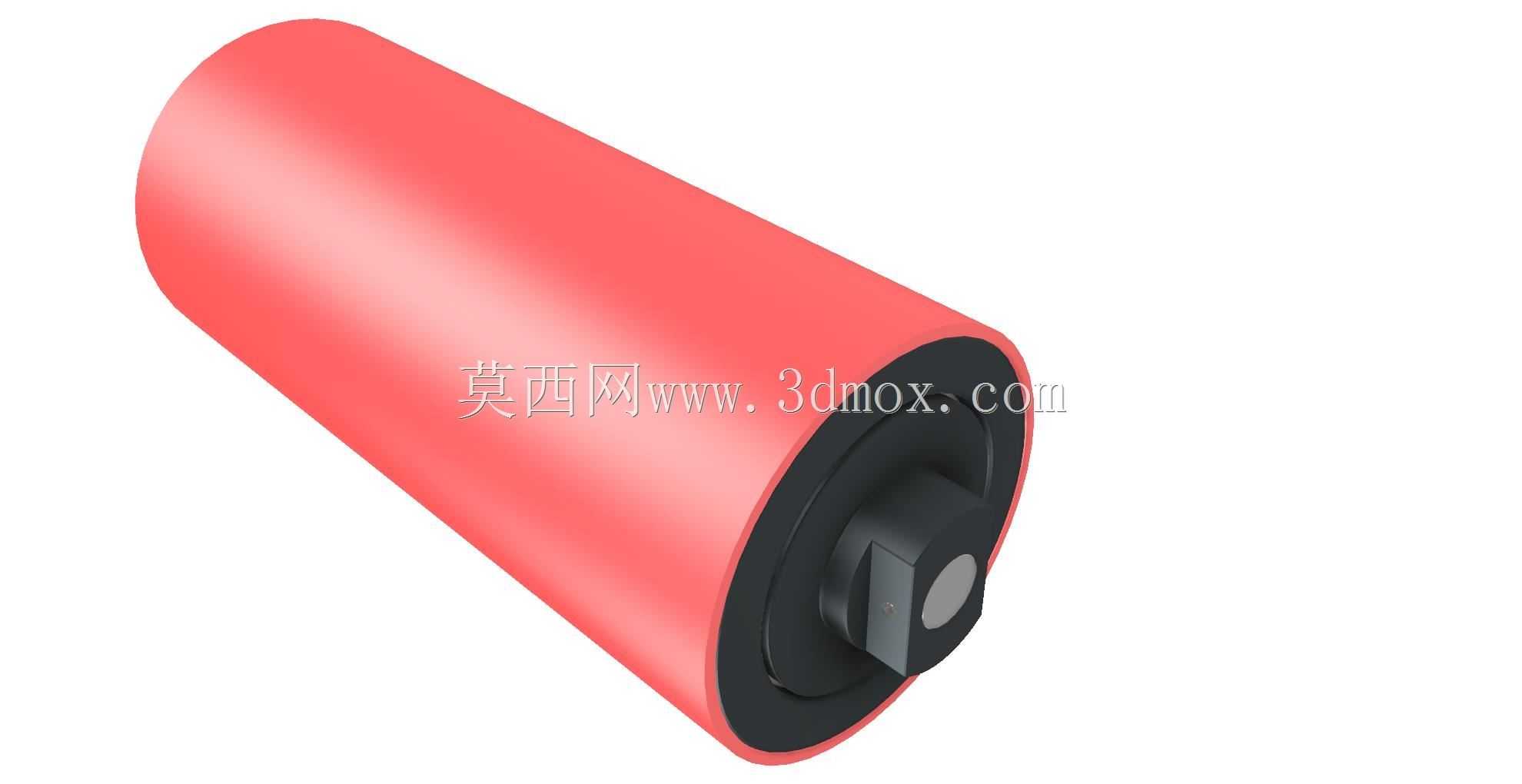

　　辊体一端集成了内置轴承座与端轴结构，轴端做阶梯轴定位设计，轴承嵌装在辊体内部的腔室里，端盖和辊体端面配合形成密封腔体，能够阻挡输送现场的粉尘、碎料碎屑、喷淋水汽进入轴承滚动副，在再生加工车间这类多粉尘、工况环境相对粗放的场地里，这种内置密封的结构可以大幅降低轴承进粉卡涩的故障概率，延长辊筒的连续运行周期。设计阶段首先锚定的是安装边界：辊筒总轴向长度200mm，两端安装轴的同轴度公差在建模时就做了约束，轴端的定位台阶尺寸匹配常规输送机机架的侧装支座开孔，安装时不需要额外加工转接法兰，直接将轴端卡入机架的轴承座卡槽即可完成固定，辊体的回转外径和输送带的下托面预留足够间隙，避免辊体回转时和机架纵梁发生擦碰。针对重载输送的受力特性，

　　辊体的壁厚选取偏向厚重设定，能够承受满料输送时输送带传递的垂直载荷，当输送带上堆积混凝土物料或者再生工业碎料时，辊体中段不会出现明显挠曲变形，维持整条输送线的带面平直度，避免带面跑偏、撒料的问题。和普通轻型输送机的薄皮辊筒不同，这款辊筒的端轴和辊体的连接结构做了加强处理，轴体伸出端的平面卡位设计可以配合止转紧固件，防止辊筒在重载启动时轴和支座之间出现相对转动，适配频繁启停的输送工位——比如再生工业生产线的给料端，物料间歇性落料、载荷波动大，辊筒需要反复承受瞬时冲击载荷，加强的连接结构可以避免轴根部位出现应力断裂。在实际产线布局里，该规格辊筒既可以作为承载托辊等间距排布在输送带下段，均匀分担带面和物料的总重量，

　　也可以作为端部改向辊安装在输送机的头尾机架处，改变输送带的回转方向，短轴向长度的设定特别适配窄幅输送线，在车间边角的短距离转运工位、再生料破碎后的出料输送工位、混凝土搅拌站的配料转接工位都能匹配安装。建模过程中对辊体的回转同轴度、轴承腔的配合公差、端轴的定位尺寸都做了参数化关联，如果后续需要适配不同宽度的输送线，仅需要调整轴向长度参数即可衍生出同系列不同规格的辊筒模型，辊面直径、轴承安装位、轴端接口的尺寸都可以保持通用，减少后续选型改型的重复建模工作量。辊体外层的包覆材质选用耐磨橡塑类材料，相比裸金属辊面，它和输送带之间的摩擦系数适中，既可以传递足够的牵引力避免打滑，也能缓冲物料落料时的硬冲击，降低输送带运行的噪音，在室内车间的输送工位使用时，能改善工位周边的作业噪音环境。端盖部位的环形台阶和辊体内壁止口配合，装配时可以实现快速定位，保证端盖、轴承、辊体三者的同轴度，压装完成后辊筒整体回转的径向跳动量控制在很小的范围，高速运行时不会出现明显振动，避免输送带因为辊筒跳动出现周期性窜动。针对散料输送现场常见的物料撒落情况，辊筒的圆柱面没有易积料的凹槽缝隙，掉落的碎料会顺着转动的辊面滑落至下方收料区域，不会卡在辊筒和机架的间隙里造成辊面卡死，日常巡检仅需确认辊筒回转灵活、轴端固定件无松动即可，维护流程十分简便。
