移动式螺旋支撑腿承载结构设计

项目分类:千斤顶 发布时间:2022-02-05 ID:540425
  • 移动式螺旋支撑腿承载结构设计

  在移动作业类设备的现场部署场景中,这类带法兰安装座的螺旋支撑结构是解决设备停放稳定性的核心部件,常见于需要频繁转场的5吨级作业装备,比如小型工程检修平台、移动加工工作站、户外作业的轻型工装设备,当设备移动到指定作业点位后,这类支撑腿会通过螺旋传动伸出,接触硬质地面后承担设备的部分载荷,避免设备自带的行走轮长期受压变形,同时抵消作业过程中产生的侧向倾覆力矩,保障作业过程的结构稳定性。

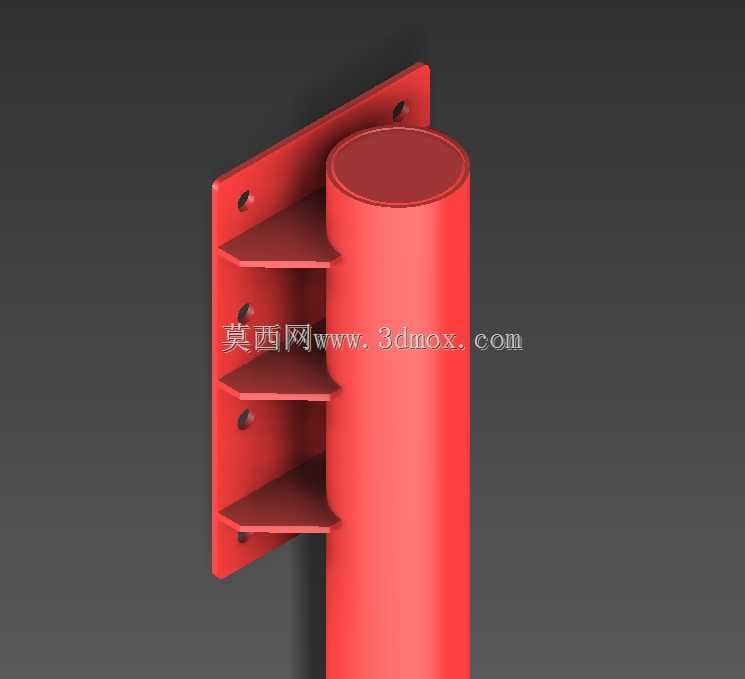

  从结构功能来看,该部件采用垂直圆柱主体搭配侧装法兰的布局,法兰面上预留了多组螺栓安装孔,孔位沿垂直方向等距排布,能够适配不同安装高度的设备主梁侧壁,安装时不需要额外加工复杂的转接座,直接通过螺栓穿过法兰孔与设备本体的侧壁紧固即可,法兰与圆柱主体之间设置了多道三角形加强筋,筋板沿圆柱周向均匀分布,直接承接法兰传递过来的垂直载荷与侧向弯矩,避免法兰与圆柱连接位置出现应力集中导致的焊缝开裂或者结构变形,这类加强筋的厚度与圆柱主体的壁厚保持匹配,在保证结构强度的同时不会过度增加部件自重,方便设备整体转场时的负载控制。

  设计这类支撑结构时,首先要核算的是额定承载下的螺杆压杆稳定性,因为这类螺旋支撑的核心传力部件是内置的螺杆,螺杆伸出长度达到最大行程时,是整个结构最容易失稳的工况,需要结合5吨的额定承载要求,匹配螺杆的中径、导程以及配套螺母的啮合长度,保证螺杆在全伸出状态下的安全系数满足工程机械的相关设计规范;其次要考虑安装边界的适配性,法兰的安装面平面度需要控制在合理公差范围内,避免安装后圆柱主体出现倾斜,导致支撑时受力偏载,加速螺杆与螺母的磨损,圆柱主体的外径尺寸需要和设备预留的安装空间匹配,不能和设备上的走线管、其他附属部件出现运动干涉,尤其是螺杆伸出、缩回的全行程范围内,要预留足够的安全间隙,防止作业过程中出现部件剐蹭。

  实际使用过程中,这类螺旋支撑腿不需要配套复杂的液压或者气动动力源,只需要通过配套的扳手转动顶部的受力端,就能实现螺杆的升降调整,对于没有外接动力源的户外作业场景适配性很强,调整到合适高度后,螺纹副的自锁特性可以保证支撑高度不会因为持续承载出现自行回落,不需要额外增加锁止机构,结构可靠性更高。和传统的独立式螺旋千斤顶不同,这种侧装法兰的结构是作为设备本体的固定附属部件设计的,不需要单独收纳存放,转场时只需要将螺杆缩回至最短位置,让设备的行走轮接触地面即可,不会出现配件遗漏的问题,日常维护也只需要定期在螺纹副位置涂抹润滑脂,清理螺杆表面附着的泥沙、焊渣等杂物,就能保证很长的使用寿命。

  从安装尺寸的边界来看,法兰的横向宽度要小于设备主梁的截面宽度,避免安装后法兰突出设备外侧过多,影响设备在狭窄通道内的通行能力,圆柱主体的垂直高度要匹配设备的底盘离地间隙,保证螺杆缩回后,底部支撑端的最低位置高于行走轮的最低平面,不会在设备移动过程中剐蹭地面;支撑端的端面采用平面设计,接触地面时的压强控制在普通水泥地面的承载范围内,不会出现支撑端下陷的情况,如果是在软质地面作业,还可以在支撑端下方加垫枕木进一步分散载荷,这一结构的接口兼容性很强,也可以根据不同设备的承载需求,调整圆柱主体的壁厚、螺杆的直径以及法兰的厚度,适配不同吨位的移动设备使用。
