海盗W750台式机ATX电源钣金结构设计

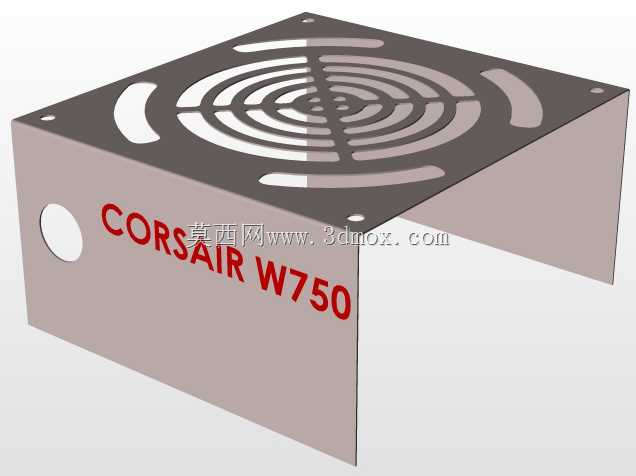

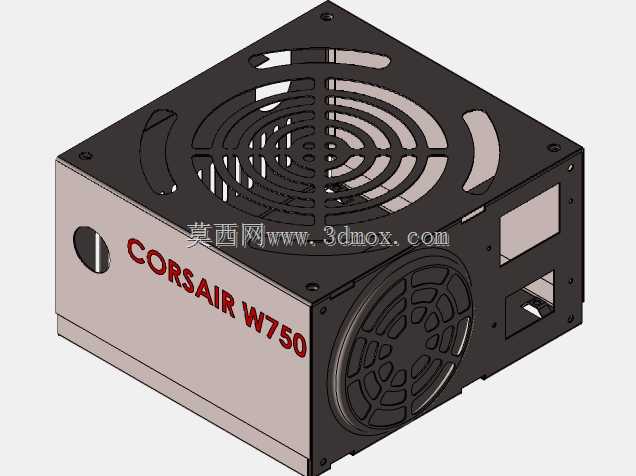

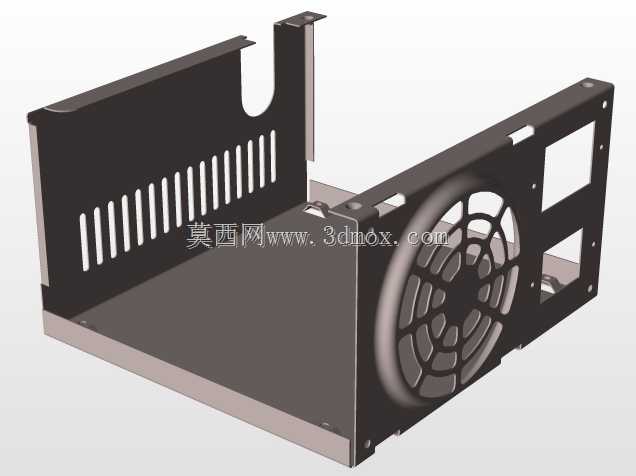

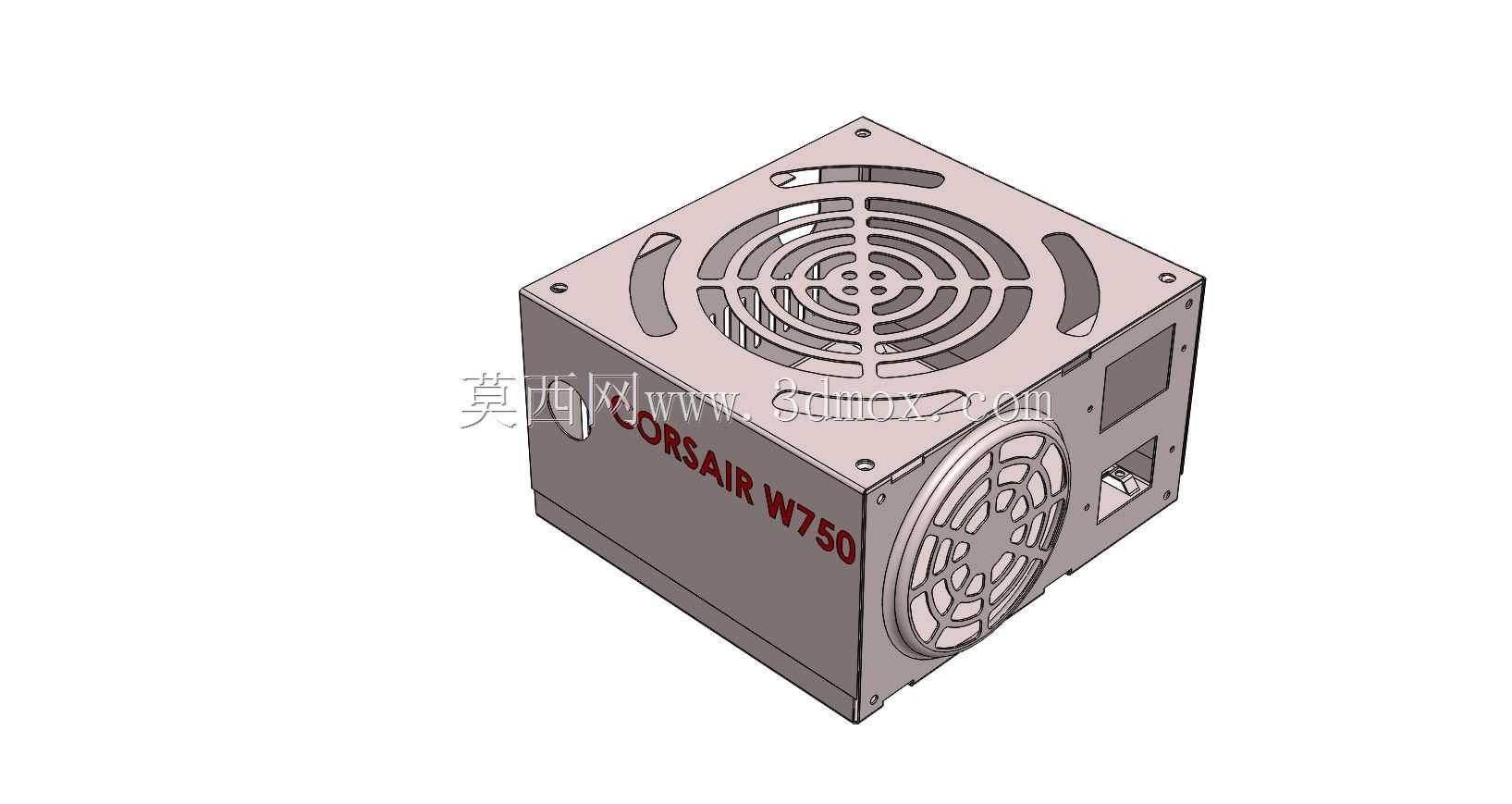

该三维模型还原的是台式计算机供电单元的钣金壳体结构，主要应用于标准ATX规格台式电脑机箱的供电模块装配场景，是桌面级DIY装机、商用台式机组装、工作站硬件配置中不可或缺的核心硬件承载结构，承担着将市电交流电转换为计算机各硬件可用低压直流电的硬件防护、结构固定与通风散热功能。从实际用途来看，该结构作为电源内部PCB板、电容、电感、散热模组、接线端子的外部承载壳体，一方面需要为内部精密电子元件提供可靠的物理防护，隔绝机箱内部其他硬件的磕碰、积尘与电磁干扰，另一方面需要通过标准化的外形尺寸与安装孔位，适配绝大多数符合ATX规范的台式机箱安装位，实现电源的快速固定与接线。从功能特性来看，该结构采用全钣金弯折拼接设计，壳体两个相邻面分别设计了大尺寸通风栅格与轴流风扇安装位，其中顶面的圆形防护网采用同心圆加放射状筋条结构，在保证大通风量的同时，能够阻挡外部线缆、杂物侵入风扇运转区域，侧面的通风栅格则对应电源内部排风方向，形成贯穿式散热风道，有效带走内部功率元件工作产生的热量；壳体侧面预留了AC电源输入插座、电源开关、模组接线接口的精准开孔，无需二次加工即可完成对应接口部件的装配，壳体边角采用圆弧过渡处理，避免装机过程中划伤操作人员或破坏机箱内部线材。从设计思路来看，整体遵循ATX电源的通用尺寸规范，采用等厚冷轧钢板作为设计基材，通过钣金折弯、冲压、铆接的工艺路径完成结构成型，所有安装孔位的位置度、开孔尺寸均匹配标准螺丝规格与内部元件的安装需求，壳体表面预留了品牌标识的丝印区域，兼顾结构实用性与产品辨识度。从外形尺寸与安装边界来看，该结构完全遵循标准ATX电源的外形尺寸规范，长宽高尺寸适配常规机箱电源仓位的安装空间，四个边角的固定孔位与机箱电源安装架的孔位完全对应，安装时无需额外调整仓位结构，壳体外凸的通风网、接口区域均控制在标准安装边界内，不会出现与机箱硬盘架、主板供电区域干涉的问题，能够兼容绝大多数中塔、全塔以及部分支持ATX电源的小型机箱安装需求。
